5 rzeczy o produkcji sztywno-elastycznych płytek PCB

Produkcja sztywno-elastycznych płytek PCB łączy wykonywanie obwodów sztywnych i elastycznych w ramach jednej konstrukcji. O jej przydatności decydują układ warstw, materiały, ochrona części elastycznej oraz sposób zginania. Już przed wyceną trzeba określić warunki pracy płytki i uzgodnić z producentem wymagania wykonania, szczególnie dotyczące stref przejścia oraz promienia gięcia.

1. Czym jest sztywno-elastyczna płytka PCB?

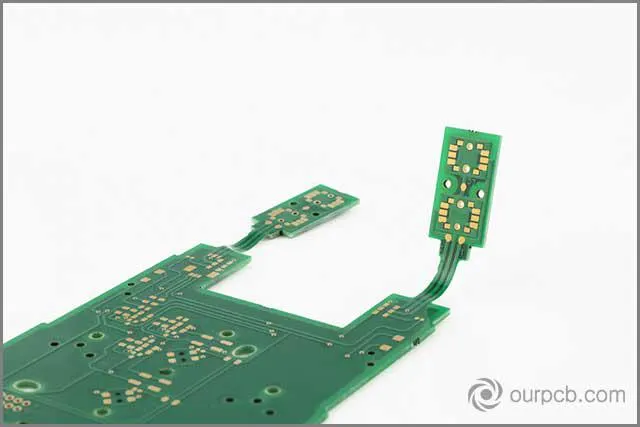

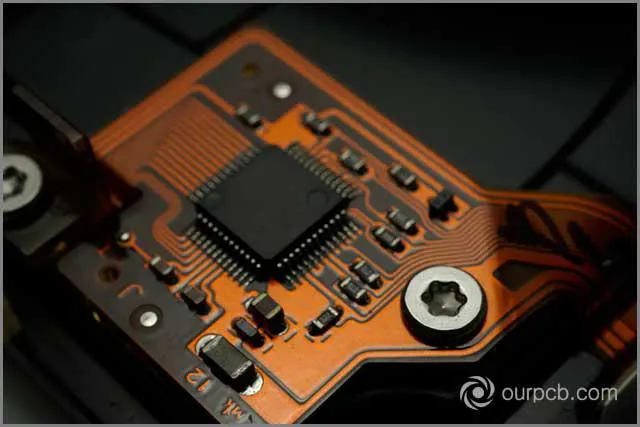

Płytka sztywno-elastyczna, określana również jako rigid-flex, zawiera połączone ze sobą obszary sztywne i elastyczne. Części sztywne służą do montażu elementów, a odcinki elastyczne umożliwiają ułożenie obwodu zgodnie z kształtem urządzenia. Dzięki temu projektant może rozmieścić poszczególne części układu w różnych płaszczyznach, zamiast ograniczać się do jednej płaskiej płytki.

Taka konstrukcja może zastąpić część przewodów i złączy pomiędzy obwodami oraz ułatwić zagospodarowanie miejsca w obudowie. Nie oznacza to jednak dowolności zginania. Elastyczny fragment pozostaje obwodem elektrycznym, którego budowę trzeba dopasować do przewidywanego ruchu. Szczegóły rozwiązania opisuje także strona dotycząca sztywno-elastycznych płytek drukowanych.

Materiały i układ warstw

Dobór materiałów należy rozpatrywać razem z układem warstw i warunkami zginania. W konstrukcjach elastycznych stosuje się między innymi poliimid, a przy wyborze rozwiązania trzeba uwzględnić obecność warstw klejowych lub wariant bezklejowy. Znaczenie ma nie tylko materiał podłoża, lecz także grubość całej części elastycznej, liczba warstw oraz rodzaj miedzi.

W dokumentacji warto wyraźnie rozdzielić przekrój części sztywnej od przekroju części elastycznej. Samo określenie materiału nie opisuje jeszcze gotowej płytki. Producent potrzebuje rysunku pokazującego, które warstwy występują w poszczególnych obszarach i gdzie obwód ma być zginany.

2. Osłona obwodu i usztywnienie pełnią różne funkcje

W części elastycznej ochronę obwodu zapewnia osłona typu coverlay, czyli folia poliimidowa z klejem. Stosuje się ją zamiast maski lutowniczej. W opisie konstrukcji należy wskazać ją jako element ochronny obwodu elastycznego, aby dokumentacja jednoznacznie przedstawiała budowę tej części płytki.

Usztywniacz, spotykany w dokumentacji pod nazwą stiffener, ma inne zadanie: podpiera wybrane miejsca montażu elementów lub złączy. Nie należy utożsamiać go z osłoną obwodu. Podczas uzgadniania projektu warto osobno wskazać obszary wymagające ochrony ścieżek i miejsca wymagające podparcia mechanicznego.

Informacja o usztywnieniach jest potrzebna również do wyceny. Ich obecność należy pokazać na rysunku konstrukcji, a nie pozostawiać do domyślnego wyboru wykonawcy. Pozwala to porównywać oferty odnoszące się do tej samej budowy płytki.

Strefa przejścia między częścią sztywną a elastyczną

Miejsce przejścia wymaga osobnej uwagi podczas sprawdzania projektu. Trzeba wskazać zarówno granicę części sztywnej, jak i właściwy obszar zginania. Nie są to pojęcia, które można stosować zamiennie. W obszarze zginania nie powinno być przelotek ani gwałtownych zmian przekroju.

Przed przekazaniem dokumentacji sprawdź, czy przebieg ścieżek, położenie przelotek oraz rozmieszczenie usztywnień są czytelne względem zaznaczonych stref gięcia. Jeżeli z rysunku nie wynika, gdzie płytka ma się zginać, uzupełnij go. Wymagania dotyczące strefy przejścia należą do zagadnień objętych specyfikacją IPC-6013.

3. Zginanie statyczne i dynamiczne trzeba rozróżnić przed produkcją

Zginanie statyczne występuje wtedy, gdy obwód zostaje ułożony podczas montażu, jednorazowo lub kilkukrotnie. Zginanie dynamiczne oznacza wielokrotnie powtarzające się cykle ruchu podczas użytkowania urządzenia. Ten podział powinien znaleźć się w dokumentacji, ponieważ samo słowo „elastyczna” nie określa warunków pracy płytki.

Minimalny promień gięcia zależy od grubości konstrukcji, liczby warstw i rodzaju miedzi. Nie ma podstaw, aby dla każdego projektu przyjmować ten sam mnożnik grubości jako uniwersalne wymaganie normy. Wartość należy potwierdzić z producentem dla konkretnego układu warstw i przewidywanego sposobu użytkowania.

W zapytaniu warto więc opisać rzeczywisty ruch: czy płytka jest tylko układana w obudowie, czy będzie pracować przy każdym przemieszczeniu mechanizmu. Do tego potrzebne są promień oraz przewidywana liczba zgięć. Dane o geometrii bez informacji o powtarzalności ruchu nie opisują całego zastosowania.

Przy porównywaniu konstrukcji sztywno-elastycznej z osobnym obwodem elastycznym warto zacząć właśnie od tych wymagań. Obecność giętkiego odcinka sama w sobie nie potwierdza, że projekt nadaje się do pracy dynamicznej.

4. Produkcja wymaga spójnego projektu i właściwego wykonania połączeń

Wytwarzanie płytki obejmuje wykonywanie obwodów na odpowiednich materiałach, łączenie warstw oraz przygotowanie połączeń między nimi. W konstrukcji sztywno-elastycznej trzeba przy tym zachować obszary przeznaczone do gięcia. Sposób wykonania należy uzgodnić z zakładem prowadzącym produkcję płytek drukowanych na podstawie rysunku konstrukcji.

Nie warto wybierać technologii wyłącznie na podstawie nazwy metody odsłaniania części elastycznej. Dla zamawiającego istotne są przede wszystkim uzgodniona budowa, granice obszarów sztywnych i elastycznych oraz wymagania odbioru. Szczegółowe parametry procesu powinny odpowiadać materiałom i konstrukcji, zamiast pochodzić z ogólnego opisu technologii.

Wiercenie i przygotowanie otworów

Otwory przeznaczone do metalizacji wymagają właściwego przygotowania. Podczas wiercenia istotne są stan narzędzi i jakość uzyskanych ścianek. Dobór parametrów należy do procesu technologicznego producenta; nie można go sprowadzać do jednej nastawy odpowiedniej dla wszystkich układów materiałów.

Usuwanie pozostałości po wierceniu

Przed metalizacją usuwa się zanieczyszczenia i pozostałości materiału ze ścianek otworów. Jest to element przygotowania powierzchni pod warstwę przewodzącą. W przypadku płytki łączącej materiały sztywne i elastyczne przygotowanie otworów musi uwzględniać materiały rzeczywiście zastosowane w jej konstrukcji.

Metalizacja połączeń między warstwami

Metalizacja umożliwia wykonanie połączeń elektrycznych przez otwory. Proces obejmuje osadzanie warstwy przewodzącej oraz jej dalsze pogrubianie. Otwory metalizowane, określane skrótem PTH, są jednym z rozwiązań uwzględnionych w zakresie IPC-6013. Obecność połączeń między warstwami nie zmienia zasady, że obszar zginania powinien pozostać wolny od przelotek.

Normy IPC: projektowanie a wymagania wykonania

W dokumentacji warto rozróżnić normy projektowe od specyfikacji kwalifikacji i parametrów gotowej płytki. Poniższe zestawienie porządkuje ich role; nie zastępuje uzgodnienia wymagań dla konkretnego zamówienia.

Zakres IPC-6013 obejmuje elastyczne płytki jednostronne, dwustronne i wielowarstwowe oraz wielowarstwowe konstrukcje sztywno-elastyczne, także z usztywniaczami, otworami PTH i mikroprzelotkami. W zapytaniu należy podać wymaganą klasę IPC. Samo przywołanie numeru dokumentu nie opisuje jeszcze wszystkich oczekiwań zamawiającego.

5. Koszt zależy od konstrukcji i zakresu zamówienia

Nie da się rzetelnie porównać kosztów płytek wyłącznie na podstawie ich obrysu. Znaczenie mają liczba warstw oraz liczba sekcji sztywnych i elastycznych, zastosowane materiały, rozwiązania klejowe lub bezklejowe, tolerancje i usztywnienia. Do tego dochodzą wykończenie powierzchni, wielkość panelu, wykorzystanie materiału oraz zakres testów.

Przed porównaniem ofert sprawdź więc, czy wykonawcy otrzymali te same wymagania. Jeżeli jedna wycena uwzględnia inny układ warstw albo inny zakres testów, sama cena nie wystarczy do oceny propozycji. Potrzebna jest informacja, jaką dokładnie konstrukcję i jaki zakres wykonania obejmuje oferta.

Warto również wskazać, które elementy specyfikacji wynikają z wymagań urządzenia, a które można jeszcze uzgodnić. Pozwala to prowadzić rozmowę o materiałach, tolerancjach czy rozmieszczeniu sekcji na podstawie projektu. Nie należy jednak zakładać oszczędności ani przewidywać ceny bez konkretnej wyceny.

Lista danych do zapytania ofertowego

Przygotuj jeden spójny zestaw dokumentacji, obejmujący zarówno budowę elektryczną, jak i sposób użytkowania części elastycznej. Przed wysłaniem zapytania sprawdź następujące informacje:

• Układ warstw: rysunek konstrukcji z rozróżnieniem części sztywnych i elastycznych oraz zaznaczeniem stref gięcia.
• Warunki ruchu: zginanie statyczne albo dynamiczne, wymagany promień oraz przewidywana liczba zgięć.
• Materiały i ochrona: opis podłoża, osłony części elastycznej i rozwiązania klejowego lub bezklejowego.
• Usztywnienia: wskazanie miejsc podparcia elementów i złączy.
• Wymagania jakościowe: wymagana klasa IPC, tolerancje i uzgadniany zakres testów.
• Wykończenie i ilość: wymagane wykończenie powierzchni oraz liczba zamawianych sztuk.

Jeśli promień gięcia nie został jeszcze potwierdzony dla wybranego układu warstw, oznacz go jako wymaganie do uzgodnienia. Nie przedstawiaj wstępnego założenia projektowego jako zatwierdzonego parametru wykonania.

FAQ — najczęstsze pytania

Czy każda płytka sztywno-elastyczna nadaje się do ciągłego ruchu?

Nie. Trzeba określić, czy zginanie jest statyczne, czy dynamiczne, i dopasować do niego konstrukcję. Promień oraz przewidywaną liczbę zgięć należy przekazać producentowi już podczas uzgadniania projektu.

Czy można przyjąć jeden minimalny promień gięcia?

Nie ma jednej wartości odpowiedniej dla wszystkich konstrukcji. Promień zależy od grubości, liczby warstw i rodzaju miedzi. Dopuszczalną wartość trzeba potwierdzić z producentem dla konkretnej płytki.

Czy osłona coverlay zastępuje usztywniacz?

Nie. Osłona z folii poliimidowej z klejem chroni obwód elastyczny zamiast maski lutowniczej. Usztywniacz podpiera miejsca montażu lub złącza. Są to odrębne elementy konstrukcji.

Co jest najważniejsze przy porównywaniu ofert?

Wspólna specyfikacja: ten sam układ warstw, materiały, warunki zginania, wykończenie, klasa IPC, zakres testów i liczba sztuk. Bez tych danych trudno ustalić, czy oferty dotyczą takiego samego wykonania.

Podsumowanie

Dobrze przygotowany projekt sztywno-elastycznej PCB łączy opis obwodu z wymaganiami mechanicznymi. Kluczowe są czytelny układ warstw, ochrona części elastycznej, właściwe usztywnienia i uzgodnione warunki zginania. Przed zamówieniem należy też określić wymagania IPC oraz zakres wykonania i testów.
