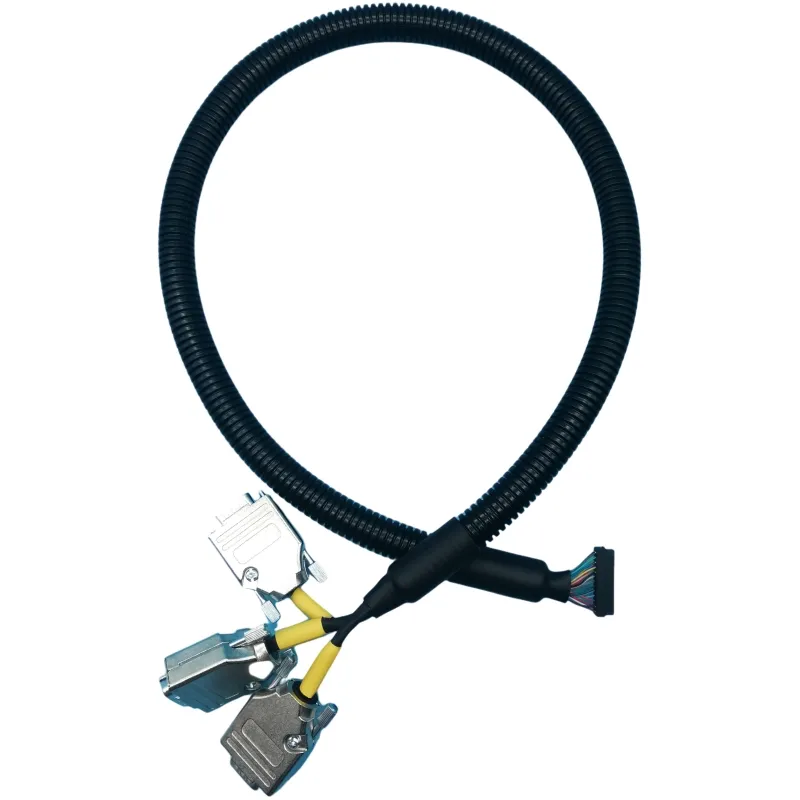

ZŁĄCZA
WIĄZEK
KABLOWYCH.
16 rodzin OEM — JST, Molex, TE, Deutsch, Amphenol, Hirose, FAKRA, SMA i inne. Crimping kalibrowanymi matrycami producenta, pull-force test 100%, kontrola wg IPC/WHMA-A-620 Class 3. Zastępstwo wycofanych złączy w 48 h.
ZŁĄCZE TO 5% KOSZTU.
100% RYZYKA.
W typowej wiązce kablowej koszt złączy stanowi 3–8% materiału. Ale gdy złącze zawiedzie — pęknięta uszczelka, zaśniedziały pin, zerwany lock — wymiana wiązki na linii produkcyjnej kosztuje 50× więcej niż zaoszczędzenie 0.20 € na tańszym Molexie no-name.
Dlatego nasze portfolio złączy zaczyna się od oryginalnych części z autoryzowanych dystrybutorów, używamy matryc crimp producenta złącza i każdą partię sprawdzamy na pull-tester wg IPC/WHMA-A-620 Class 3.
Zapytaj o BOMPrzy doborze złącza patrzymy na cztery parametry: szczelność (IP), liczbę cykli mate/unmate, prąd ciągły na pin oraz dostępność u autoryzowanego dystrybutora. Każdy z nich może wyłączyć całą rodzinę złączy z gry, jeszcze zanim porównamy ceny.
Szczelność (IP rating)
JST XH = IP00 (otwarte). Deutsch DT = IP68. Mil-spec = IP69K. Złe dobranie zalewa elektronikę.
Prąd na pin
JST PH = 2 A. Mini-Fit Jr. = 9 A. RADSOK = 200 A. Przekroczenie = topnienie obudowy w 30 s.
Cykle mate/unmate
IDC = 25 cykli. JST XH = 50. Hirose HR10 = 1000. Złącze serwisowe wymaga setek cykli.
Koszt jednostkowy
Dupont 2.54 mm = 0.02 €. Molex Mini-Fit = 0.30 €. Mil-spec Amphenol = 80 €. Skala BOM zmienia decyzję.
16 RODZIN OEM
Od JST PH za 0.05 € po Amphenol PT mil-spec za 80 €. Każda rodzina ma swój profil aplikacji — kliknij, aby zobaczyć pełną specyfikację, raster i warianty.
NIE WIDZISZ SWOJEJ MARKI?
Pracujemy z 60+ producentami złączy. Wyślij część number — zwrócimy datasheet, alternatywy i ofertę w 12 godzin.
USŁUGI SPECJALNE
Cztery wąskie obszary, w których robimy więcej niż konkurencja — tutaj zaczyna się rozmowa, gdy katalogowe rozwiązanie nie wystarcza.
PROCES CRIMPING
Od selekcji matrycy do raportu pull-force — cztery kroki, każdy udokumentowany. To samo, co robi Tier-1 dla automotive.
Selekcja matrycy
Każdy producent (Molex, JST, TE, Deutsch) ma własne matryce crimp. Używamy tylko oryginalnych narzędzi producenta złącza — kopie chińskie odpadają na pull-force.
Strip & crimp
Zdejmowanie izolacji automatami Schleuniger — tolerancja ±0.1 mm. Crimping w prasie pneumatycznej z monitorem siły, zapis w log dla każdej sztuki.
Pull-force test
Próbka co 100 sztuk trafia na maszynę pull-tester. Wartość minimalna wg specyfikacji producenta (np. 80 N dla AWG 22 w Mini-Fit Jr.). Zapis w certyfikacie.
Inspekcja IPC
Wizualna kontrola wg IPC/WHMA-A-620 Class 3 — kształt b-crimp, brak inkluzji, długość strip, szczelność uszczelek (Deutsch/TE Superseal).
JAKOŚĆ
CRIMPA.
W crimpingu nie ma drogi na skróty. Trzy filary kontroli decydują o tym, czy złącze przeżyje 10 lat w ciężarówce, czy odpadnie po dwóch zimach.
- Kalibrowane matryce producenta — używamy oryginalnych narzędzi Molex, JST, TE, Deutsch. Kalibracja co 6 miesięcy, log w systemie ERP.
- Pull-force test — 1 sztuka na 100 trafia na maszynę pull-tester. Wartość minimalna wg IPC/WHMA-A-620 (np. 222 N dla AWG 18).
- IPC/WHMA-A-620 Class 3 — najwyższa klasa standardu wiązek kablowych: aerospace, medical, defense. Każda wiązka kontrolowana wizualnie 100%.
- Crimp height monitor — prasy pneumatyczne mierzą wysokość crimpa na każdej sztuce. Out of tolerance = automatyczny stop linii.
- Mikroprzekroje próbek — co 500 sztuk wycinamy crimp i robimy mikroskopijne zdjęcie przekroju. Sprawdzamy kompresję i szczelność.
Matryce
Oryginalne narzędzia Molex, JST, TE, Deutsch. Kalibracja co 6 miesięcy, certyfikat na żądanie.
Pull-test
Maszyna pull-tester z zapisem siły. 1 próbka na 100 sztuk, log w certyfikacie partii.
Inspekcja 100%
Wzrokowa kontrola wg IPC/WHMA-A-620 Class 3 — każdy crimp, każda uszczelka, każde lock-out.
Mikroprzekrój
Co 500 sztuk wycinamy crimp i sprawdzamy kompresję pod mikroskopem. Standard automotive Tier-1.
Certyfikaty
ISO 9001:2015, IPC/WHMA-A-620 Class 3, IATF 16949 (w toku), raporty PPAP Level 3.
Test elektryczny
Cirris/Dynalab — 100% test ciągłości, izolacji, hi-pot. Raport PDF z każdą wiązką.
ZOBACZ TEŻ USŁUGI
Złącza to środkowy element łańcucha. Sprawdź też pełną wiązkę, cable assembly i sam kabel surowy.
FAQ — ZŁĄCZA
Najczęściej zadawane pytania o dobór złącza, pull-force, lead time, automotive-grade i zastępstwo wycofanych części.
Jak wybrać właściwe złącze do mojej wiązki?
Czym jest pull-force i jaka jest norma?
Czy potrafią Państwo zastąpić wycofane złącze (obsolete)?
Jakie są typowe lead time-y dla wiązek z crimpingiem?
Czy używają Państwo oryginalnych złączy, czy zamienników z Aliexpress?
Czy macie złącza automotive-grade (USCAR, LV214)?
Czy potrafią Państwo zaprojektować custom housing 3D?

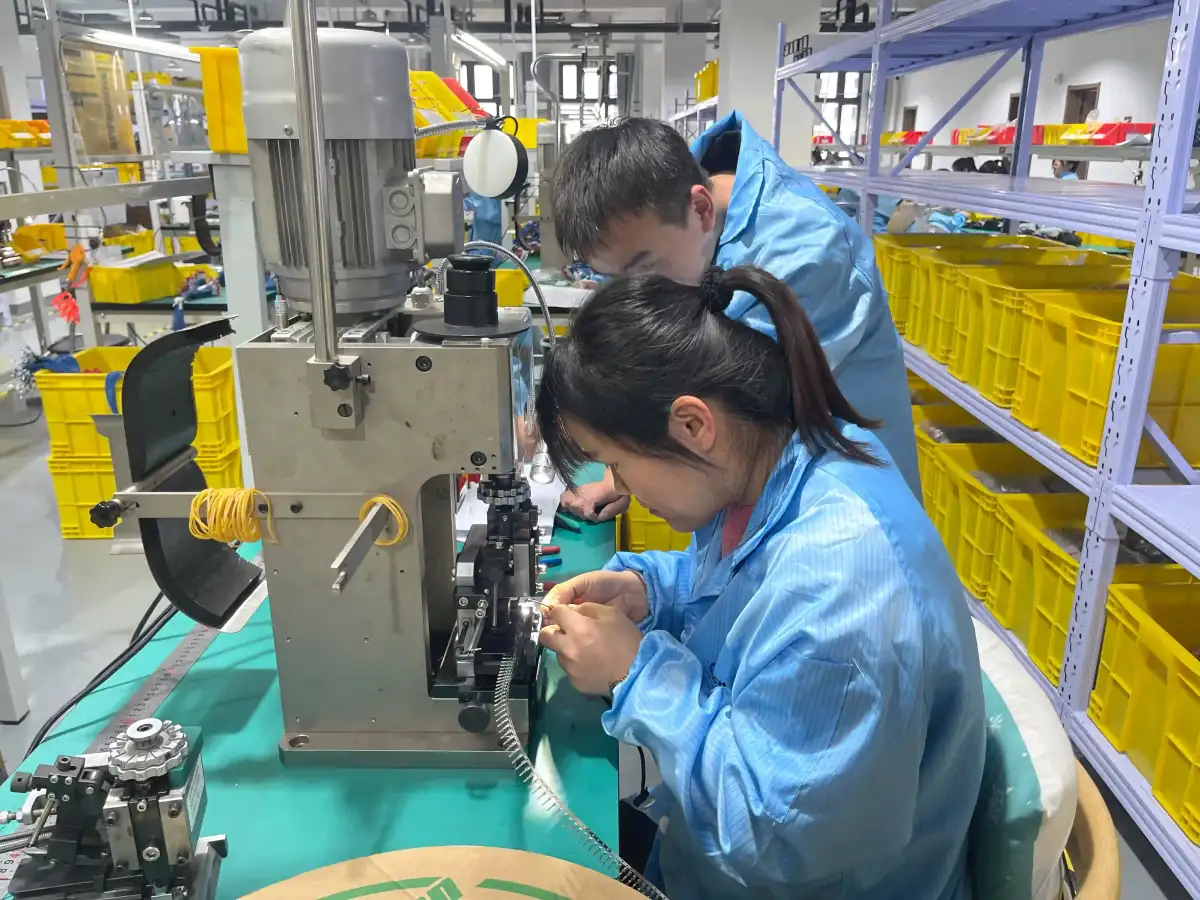

NASZ WARSZTAT
CRIMPING.
- 18 stacji crimp z prasami pneumatycznymi monitorującymi siłę
- Automaty Schleuniger PowerStrip do strip & cut, tolerancja ±0.1 mm
- Maszyny pull-test Mecmesin — zapis siły, generacja certyfikatu PDF
- Magazyn 2000+ pozycji złączy oryginalnych Molex/JST/TE/Deutsch
- Stacje rework z mikroskopami stereo — wymiana pojedynczych pinów
- Linia overmolding z formami wtryskowymi (PVC, TPE, silikon)
JAK DOBRAĆ ZŁĄCZE —
PRZEWODNIK B2B
Cztery obszary decyzyjne, które konstruktor i kupiec muszą uzgodnić przed podpisaniem zamówienia: matryca selekcji rodzin, autoryzowany łańcuch dostaw, parowanie aplikacja↔złącze oraz dyscyplina crimpingowa. Wiedza na poziomie inżyniera Tier-1, podana w jednym miejscu.
1. Matryca decyzyjna pięciu rodzin OEM
Większość projektów B2B sprowadza się do wyboru jednej z pięciu rodzin. Poniższa tabela porównuje parametry, które decydują w 90% przypadków — prąd ciągły na pin, klasę szczelności IP, raster pinów, koszt jednostkowy w skali 1k szt. oraz typowe aplikacje docelowe. Pełne datasheet-y znajdują się na podlinkowanych stronach każdej rodziny.
| Rodzina | Prąd / Napięcie | IP rating | Raster | Koszt /1k | Aplikacje |
|---|---|---|---|---|---|
| JST PH / XH | 2–3 A · 250 V | IP00 (otwarte) | 2.0 / 2.5 mm | 0.05–0.12 € | IoT, baterie LiPo, AGD |
| Molex Mini-Fit / Micro-Fit | 8.5–13 A · 600 V | IP00 (warianty IP67) | 3.0 / 4.2 mm | 0.20–0.45 € | PSU, server, robotyka |
| TE / Tyco Superseal | 14–40 A · 600 V | IP67 | 3.5 / 6.3 mm | 0.80–2.20 € | automotive Tier-1, AGD biały |
| Deutsch DT / DTM / DTP | 7.5–25 A · 600 V | IP68 / IP69K | brak (round) | 2.50–6.00 € | off-road, agro, mil, marine |
| Amphenol PT / RADSOK | 5–200 A · 1000 V | IP67 / MIL-spec | brak (round) | 12.00–80.00 € | EV, lotnictwo, defense |
Ceny orientacyjne dla zamówień 1 000 szt. od autoryzowanych dystrybutorów (Mouser/DigiKey/Arrow), stan na 2026.
2. Autoryzowani dystrybutorzy vs gray market
Każde złącze w naszych wiązkach pochodzi wyłącznie z czterech autoryzowanych kanałów: Mouser Electronics, Digi-Key, Arrow Electronics oraz lokalnych biur handlowych Molex/JST/TE w Hong Kongu. Powód jest pragmatyczny — gray market (Aliexpress, anonimowe sklepy Shenzhen) odpowiada za 100% przypadków podróbek z błędną wytrzymałością mechaniczną i niedoszacowanym prądem ciągłym, które rejestrowaliśmy u klientów-konkurentów.
Każda partia ma numer LOT producenta, certyfikat zgodności (C-of-C) oraz pełną traceability od fabryki przez dystrybutora aż do naszej linii crimpingowej. Łańcuch dostaw audytujemy wewnętrznie raz na kwartał według kryteriów IATF 16949 (automotive) i AS 9120 (aerospace), nawet jeśli sam projekt nie wymaga certyfikatu. Klient w każdej chwili może poprosić o zdjęcie etykiety reel-a producenta przed wysyłką partii.
Co dostaje klient w paczce
- Certyfikat C-of-C dystrybutora (PDF)
- Numer LOT producenta dla każdej rodziny złączy
- Raport pull-force (próbkowanie 1/100 szt.)
- Test elektryczny Cirris (ciągłość + izolacja)
- Etykieta reel producenta na żądanie
- Faktura dystrybutora (NDA-protected)
3. Typowe parowania aplikacja ↔ rodzina złącza
Cztery scenariusze, które pokrywają większość projektów B2B przechodzących przez nasz dział inżynierii. Każde parowanie ma uzasadnienie kosztowo-techniczne — odejście od standardu wymaga udokumentowanej przyczyny (FMEA, raport DV).

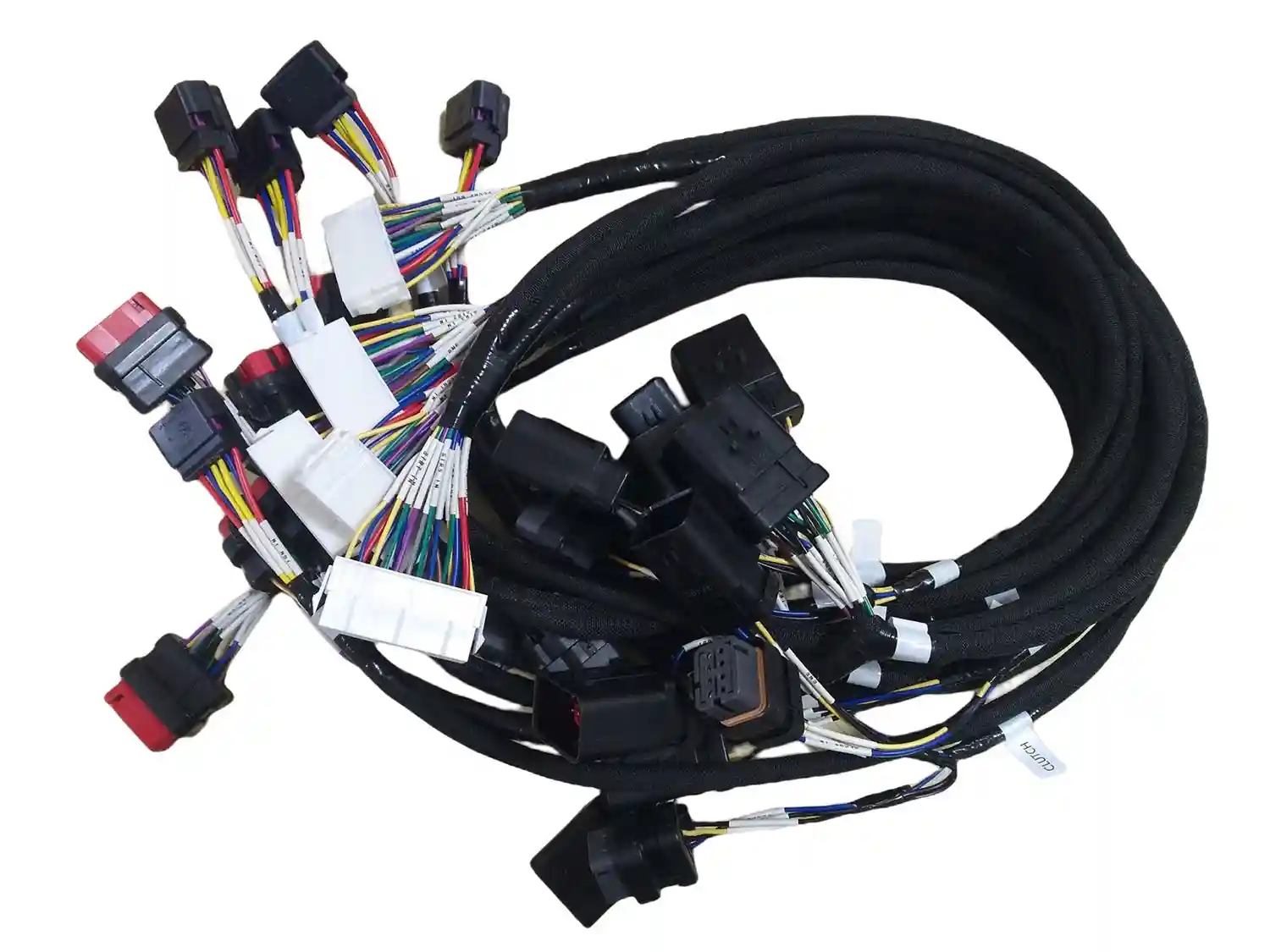

Automotive pod maską
Deutsch DT + Molex MX150 — IP67, –40 do +125 °C, odporność na olej i sól drogową. Standard w ECU, czujnikach ABS, oświetleniu LED truck.
IoT i elektronika konsumencka
JST PH / XH + Micro-Fit 3.0 — gęste rastery 2.0–3.0 mm, niska cena jednostkowa, łatwy crimp ręczny w prototypie. Aplikacje: routery, smart-home, baterie LiPo, drony hobby.
Industrial M12 i automatyka
Phoenix Contact / TE M12 + Amphenol RJF21 — Ethernet IP67/IP69K dla PLC, czujników IO-Link, kamer przemysłowych. Standard w fabrykach 4.0.
4. Dyscyplina crimpingowa — najczęstsze błędy
Złącze najwyższej klasy zniszczy się w 5 sekund złym crimpem. Pierwszy błąd to niedopasowanie AWG — operator używa matrycy dla AWG 22 do przewodu AWG 20, co daje crimp pozornie poprawny, ale o 40% niższym pull-force. Dlatego każde stanowisko ma laminowaną tabelę AWG↔matryca wystawioną na wprost operatora, a system ERP wymusza skanowanie kodu matrycy przed startem partii. Do crimpingu kontrolowanego używamy ręcznego TE 58495-1 (rodzina AMP MCP/Mate-N-Lok), Molex 638111000 (Mini-Fit Jr.) oraz pneumatycznych pras Schleuniger AP18 z monitorem crimp-height — każdy crimp out-of-tolerance zatrzymuje linię i alarmuje brygadzistę. Stuprocentowa inspekcja AOI sprawdza kształt b-crimp i obecność izolacji w sekcji insulation-grip. Próby wyrywania na maszynie Cirris pull-tester stosujemy wg standardu 30 N minimum dla AWG 22 sygnałowego oraz 222 N dla AWG 18 zasilającego (norma IPC/WHMA-A-620 Class 3, tabela 19-2). Wynik trafia do PDF certyfikatu partii — klient otrzymuje pełną historię testów wraz z dostawą.
MASZ BOM
ZE ZŁĄCZAMI?
Wyślij listę części — odpowiemy z wyceną, dostępnością, mapą obsoletów i propozycją zamienników w 12 godzin. Bez zobowiązań, w pełni poufnie.
