Usługi · Sztywno-elastyczne PCB

SZTYWNO-ELASTYCZNE
PCB
(RIGID-FLEX).

Rigid-Flex PCB / sztywno-elastyczne PCB od producenta: sekcje FR4 i flex na poliimidzie w jednej laminowanej konstrukcji. Wyślij Gerber, stack-up lub model mechaniczny — sprawdzimy przejścia rigid-flex, coverlay, promień gięcia i impedancję.

ISO 9001:2015
IPC-6013 Class 2/3
Produkcja rigid-flex w fabryce OurPCB
DFM stref zginania
Gerber + stack-up → DFM rigid-flex → wycena → próbka → produkcja
20
Warstw Max
Wysoka
Żywotność Flex
±10%
Impedancja

CZYM JEST
RIGID-FLEX?

Hybryda dwóch światów — sztywny FR4 tam, gdzie potrzebna stabilność montażu komponentów; giętki polimid (PI) tam, gdzie płytka musi się zgiąć, skręcić lub złożyć. Jedna integralna struktura, zero konektorów, zero kabli FFC.

Zapytaj o wycenę
Płyty Rigid-Flex są formowane poprzez prasowanie i łączenie płyty elastycznej i sztywnej zgodnie z odpowiednimi wymogami procesowymi. Bardziej wydajna zaawansowana technologia i doskonałe rozwiązanie.

Główne zastosowania: obronność, systemy lotnicze, telefony komórkowe, kamery cyfrowe.

Rigid-Flex pozwala ograniczyć masę modułu wobec klasycznego rozwiązania PCB + kabel + konektor, zmniejsza liczbę punktów awarii i pozwala na geometrię 3D, która w żaden inny sposób nie zmieściłaby się w obudowie urządzenia.

ZASTOSOWANIA RIGID-FLEX

Sześć branż, w których Rigid-Flex jest jedynym rozsądnym wyborem — gdzie liczy się masa, niezawodność i geometria 3D.

Obronność

Systemy naprowadzania, moduły komunikacji bojowej, czujniki balistyczne — Rigid-Flex znosi udary, wibracje i temperatury operacyjne −55 °C / +125 °C.

Systemy lotnicze

Awionika, systemy nawigacyjne, kontrolery silników, satelity — integracja płytki i połączeń ogranicza masę oraz liczbę punktów awarii.

Implanty medyczne

Rozruszniki, neurostymulatory, aparaty słuchowe, endoskopy — polimidowa flex wspiera kompaktowe układy o wysokiej żywotności dynamicznej.

Telefony komórkowe

Składane smartfony, moduły kamer, anteny mmWave — Rigid-Flex zastępuje konektory FPC, daje cieńsze obudowy i mniej punktów awarii.

Kamery cyfrowe

Mechanizmy auto-focus, sensory CMOS, gimbale 3-osiowe — sztywne sekcje pod sensorem, elastyczne ramiona dla ruchomych elementów optyki.

Elektronika przemysłowa

Roboty kolaboracyjne, sterowniki PLC, drony inspekcyjne — jedna integralna płytka zamiast 3-4 modułów połączonych taśmami FFC.

SPECYFIKACJA
MOŻLIWOŚCI PCB.

Pełen zakres parametrów produkcyjnych Rigid-Flex — od prototypów 3-dniowych po serie kwalifikowane wg IPC-6013 Class 3. Polimid (PI) i FR4 jako podłoża, do 20 warstw sygnałowych.

  • Polimid 25 / 50 / 75 / 125 µm — wybór grubości flex pod kąt zginania i ilość cykli.
  • Wysoka żywotność dynamiczna sekcji flex — produkcja zgodnie z IPC-6013 Class 3.
  • HDI + blind / buried vias laserowe dla wariantów wielowarstwowych.
  • Coverlay PI w sekcjach flex zamiast maski lutowniczej — większa odporność na zginanie.
Produkcja wg IPC-6013 Class 3
Specyfikacja PCB
Czas produkcji3 dni – 2 tygodnie
Rozmiar płytkiMin 6 × 6 mm · Max 457 × 610 mm
Grubość płytki0,6 mm – 5,0 mm
Miedź0,5 oz – 2,0 oz
Min. ścieżka / rozstaw3 mil / 3 mil
Maska lutownicza i sitodruktaki sam jak zwykłych PCB
Wykończenie powierzchniHASL · HASL Lead-Free RoHS · ENIG · RoHS
Min. średnica otworu wiertniczego8 mil
Kontrola impedancji±10%
Inne technikiHDI · Gold (tylko podłoże PI / FR4)

MASZ JUŻ PROJEKT RIGID-FLEX?

Prześlij Gerber + plik stack-up. Odpowiemy z wyceną i terminem w 12 godzin roboczych.

RIGID vs FLEX vs RIGID-FLEX

Trzy technologie, trzy zupełnie różne profile. Tabela poniżej pokazuje, dla jakiej aplikacji każdą z nich wybrać.

Sztywne

Rigid PCB

Cykli zgięć
0
Warstwy
1 – 32
Koszt
Niski
Elastyczność
Brak

Stacjonarne urządzenia, zasilacze, sterowniki przemysłowe.

Elastyczne

Flex PCB

Cykli zgięć
Wysoka
Warstwy
1 – 8
Koszt
Średni
Elastyczność
Pełna

Połączenia ruchome, FFC/FPC, składane wyświetlacze.

Nasz Profil
Sztywno-elastyczne

Rigid-Flex

Cykli zgięć
Wysoka
Warstwy
4 – 20
Koszt
Wyższy
Elastyczność
Sekcyjna

Lotnictwo, implanty, obronność, kamery — gdzie liczy się masa i niezawodność.

KONSTRUKCJE I STOSY

Cztery typowe układy warstw — laminowane i nielaminowane, od 4 do 8+ warstw. Każdy stos optymalizujemy pod konkretne wymogi mechaniczne i sygnałowe.

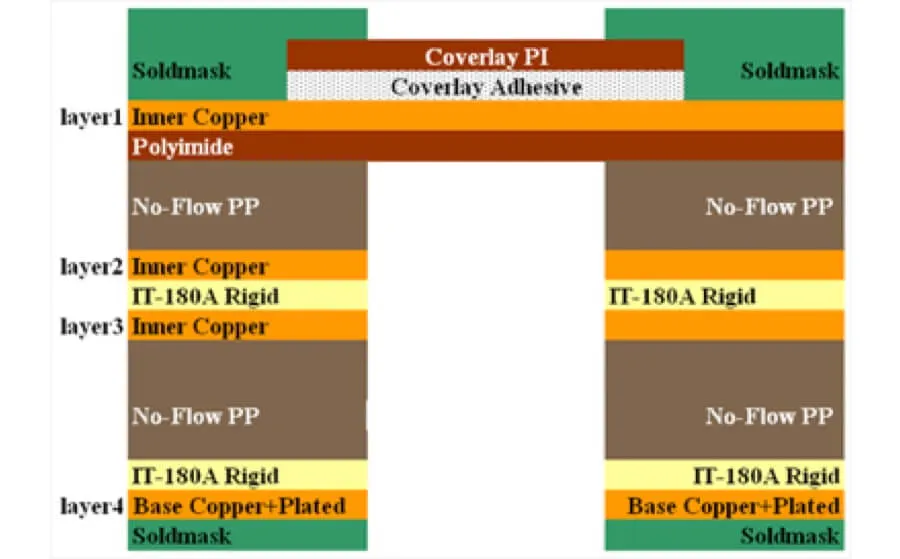

Nielaminująca płyta sztywno-flex (4 warstwy)
Stack-up

Nielaminująca płyta sztywno-flex (4 warstwy)

Sekcje sztywne i elastyczne łączone bez ciągłej laminacji — dwie warstwy PI flex pomiędzy obszarami FR4. Lżejsze, tańsze, idealne dla statycznych zgięć.

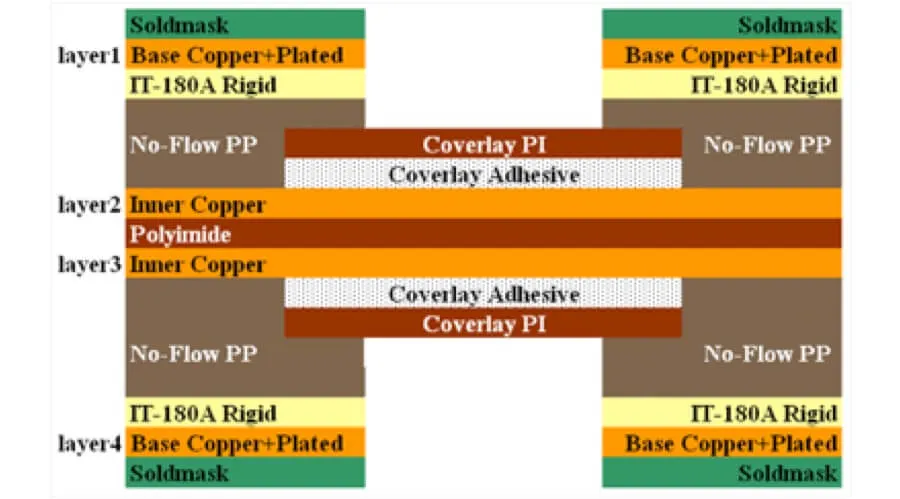

Płyta laminowana sztywno-flex (4 warstwy)
Stack-up

Płyta laminowana sztywno-flex (4 warstwy)

Pełna laminacja warstw PI z FR4 — większa wytrzymałość mechaniczna i kontrola impedancji w sekcjach giętkich. Wybór dla cyklicznego zginania.

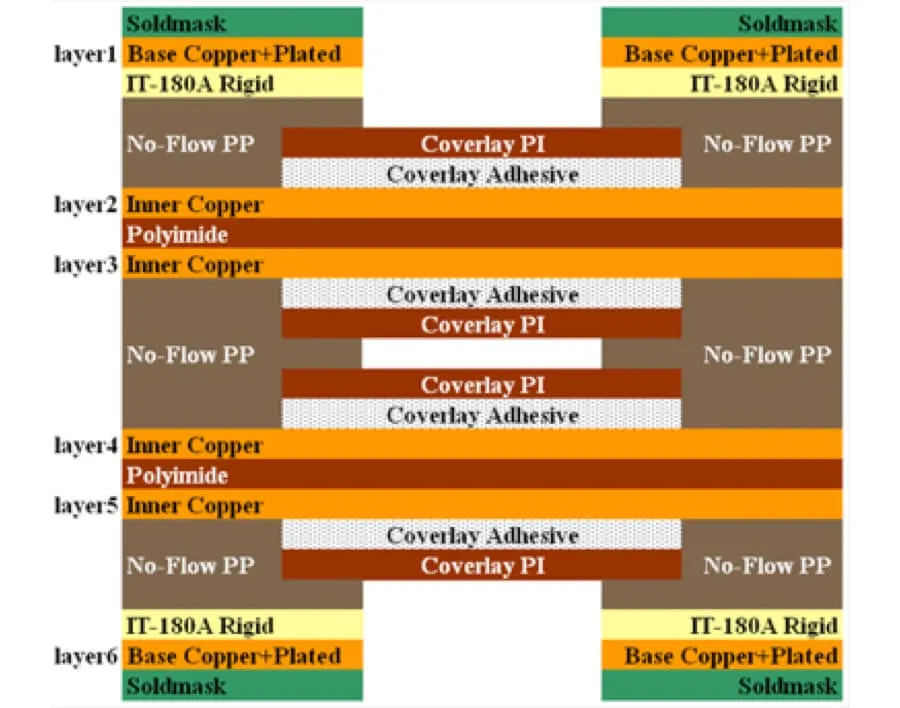

Nielaminująca płyta sztywno-flex (6+ warstw)
Stack-up

Nielaminująca płyta sztywno-flex (6+ warstw)

Wielowarstwowy wariant z dwoma niezależnymi sekcjami flex — pozwala na potrójne zgięcie 3D bez utraty ciągłości elektrycznej.

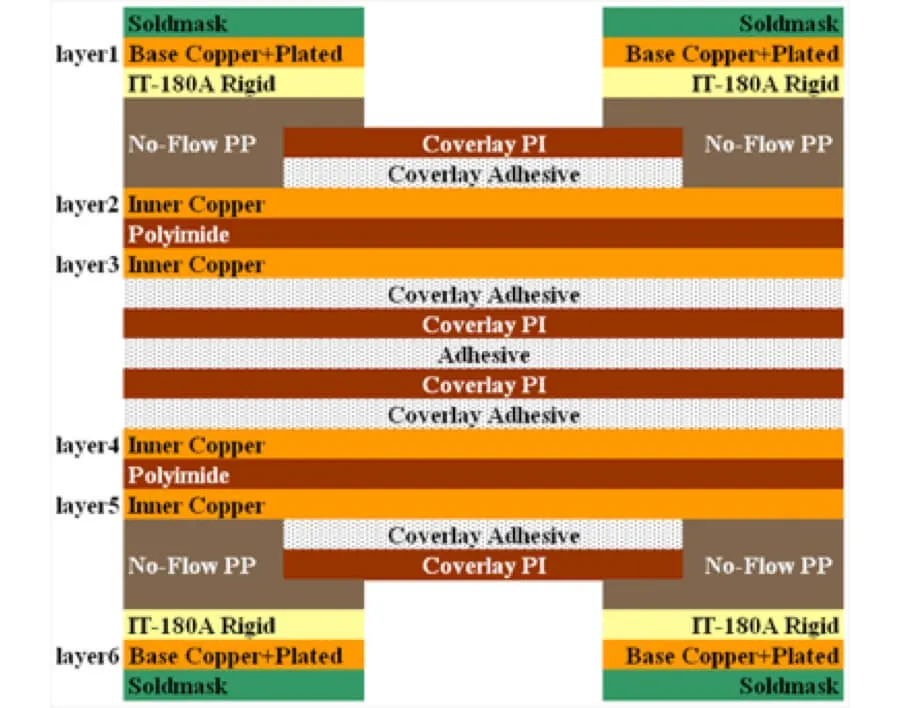

Płyta laminowana sztywno-flex (8+ warstw)
Stack-up

Płyta laminowana sztywno-flex (8+ warstw)

Konstrukcja do wymagających aplikacji — 8+ warstw sygnałowych z kontrolą impedancji, produkowana zgodnie z IPC-6013 Class 3.

PROCES PRODUKCJI

Sześć kroków od pierwszej iteracji DfM do gotowej, wygiętej i przetestowanej płytki — zgodnie z normą IPC-6013 Class 3.

01

Analiza DfM Rigid-Flex

Przegląd granic flex/rigid, promienia gięcia i lokalizacji vias na liniach zginania przed cięciem materiału.

02

Cięcie poliimidu i laminacja

Pre-baking PI w 150 °C, laminacja akrylowa lub bezakrylowa, cięcie laserowe konturów flex z dokładnością ±50 µm.

03

Wiercenie i metalizacja

Mechaniczne wiercenie otworów Min Ø 8 mil oraz laserowe blind/buried vias dla wariantów HDI. Pokrycie chemiczne + galwaniczne miedzią.

04

Montaż stosu i prasowanie

Sklejenie warstw FR4 i flex pod ciśnieniem 250 psi w 180 °C. Kontrola coverlay tylko w sekcjach elastycznych — żadnej maski lutowniczej na flex.

05

Kontrola impedancji + AOI

Inspekcja optyczna paneli. TDR-test impedancji ±10%, weryfikacja izolacji warstw flex i jakości cięcia konturów.

06

Test zginania + FAT

Test cyklicznego zginania dla próbki z partii, raport zgodności z IPC-6013 Class 3 i FAT z klientem przed wysyłką DHL/FedEx.

Inspekcja AOI dla Rigid-Flex PCB

ANALIZA
PRZYPADKU.

Cztery najczęstsze konfiguracje warstw, które przechodzą przez naszą linię Rigid-Flex każdego miesiąca.

4 warstwy Rigid · 1 warstwa Flex

Najczęstszy konfig dla kamer i sensorów — dwie sekcje sztywne połączone pojedynczą warstwą giętką, 50 mm zgięcia statycznego.

4 warstwy Rigid · 2 warstwy Flex

Standard dla smartfonów i elektroniki ubieralnej — symetryczna flex pozwala na cykliczne zginanie modułu zawiasu ekranu.

6 warstw Rigid · 4 warstwy Flex · Kontrola impedancji

Dla awioniki i systemów RF — kontrolowana impedancja w sekcji flex utrzymuje sygnały do 6 GHz bez tłumienia.

8 warstw Rigid · 6 warstw Flex

Do wymagających aplikacji lotniczych i obronnych — wielowarstwowy stos produkowany zgodnie z IPC-6013 Class 3.

08.

KONTROLA JAKOŚCI

Cztery niezależne testy, które przechodzi każda płytka Rigid-Flex przed wysyłką do klienta.

AOI 3D

Inspekcja optyczna obu sekcji — sztywnej i flex — z osobnymi profilami akceptacji dla każdego materiału.

TDR Impedancja

Pomiar impedancji metodą reflektometryczną — kontrola ±10% na każdej linii sygnałowej w sekcji flex.

Bend Test

Test cyklicznego zginania próbki z monitorowaniem ciągłości elektrycznej.

FAT + IPC-6013

Factory Acceptance Test wg specyfikacji klienta i raport kwalifikacyjny IPC-6013 Class 3 w PDF przed wysyłką.

Kontrola jakości · ISO 9001:2015

ZAPYTANIE
OFERTOWE (RFQ).

Prześlij Gerber, stack-up lub model mechaniczny płytki sztywno-elastycznej (rigid-flex). Polski inżynier sprawdzi przejścia rigid-flex, coverlay, promień gięcia i impedancję, a następnie odeśle wycenę wraz z uwagami DFM w ciągu 12 godzin roboczych.

  • MOQ od 1 sztuki prototypu — bez opłaty za uruchomienie.
  • Produkcja wg IPC-6013 Class 2/3 i ISO 9001:2015.
  • Termin 3–14 dni, wycena w 12 godzin roboczych.
  • NDA standardowo — pliki traktujemy jak poufne.

Darmowa Wycena w 12 h roboczych

Polskie wsparcie · MOQ od 1 szt · ISO 9001:2015

NDA automatyczne · Pliki traktujemy jak poufne

WIĘCEJ PRODUKTÓW

Rigid-Flex to tylko jedna z naszych technologii. Sprawdź pełną ofertę produkcyjną OurPCB.

POTRZEBUJESZ
RIGID-FLEX PCB?

Wyślij Gerber + plik stack-up, a zespół inżynierów OurPCB przygotuje wycenę i analizę DfM w 12 godzin roboczych. Bez zobowiązań, w pełni poufnie.

Poproś o Wycenę
Poufność Projektu
FAQ

Najczęściej zadawane pytania

Co to jest płytka rigid-flex?

Rigid-flex łączy sztywne sekcje (FR4) z elastycznymi (poliimid) w jednej, ciągłej płytce. Eliminuje złącza i wiązki między modułami, zwiększając niezawodność i oszczędzając miejsce.

Czy produkujecie sztywno-elastyczne PCB na zamówienie?

Tak. Przygotowujemy stackup rigid-flex pod geometrię urządzenia, liczbę zgięć, wymagania impedancji i klasę IPC-6013. Przed produkcją sprawdzamy DFM stref flex, coverlay, stiffenery i przejścia między częścią sztywną a elastyczną.

Kiedy wybrać rigid-flex zamiast osobnych płytek i złączy?

Gdy zależy Ci na niezawodności (mniej punktów awarii), niskiej masie i kompaktowej zabudowie 3D — typowo w lotnictwie, medycynie, obronności i zaawansowanej elektronice przemysłowej.

Ile warstw i sekcji sztywnych realizujecie?

Wykonujemy rigid-flex od 4 do 20 warstw, z wieloma sekcjami sztywnymi i elastycznymi w jednym stackupie. Stackup projektujemy wspólnie pod konkretną aplikację.

W jakim standardzie jakości produkujecie rigid-flex?

Zgodnie z IPC-6013 dla płytek elastycznych i rigid-flex, z montażem w IPC-A-610 Class 2 lub Class 3 zależnie od wymagań branży.

Jakie jest MOQ i czas realizacji?

Od prototypów (1+ szt.) po produkcję seryjną. Ze względu na złożony stackup czas realizacji jest dłuższy niż dla zwykłego FR4 — dokładny termin podajemy po analizie dokumentacji.
