WIĄZKI
KABLOWE
NA ZAMÓWIENIE.
Producent wiązek kablowych na zamówienie dla automotive, medycyny, przemysłu, przemysłu i marynistyki. IPC/WHMA-A-620 (klasa 2/3), IATF 16949, ISO 9001. Prototyp w 24 h, MOQ 50 szt., wsparcie po polsku.
CZYM JEST
WIRE HARNESS?
Wiązka kablowa (po angielsku wire harness) to rozgałęziony, zorganizowany zespół wielu przewodów spiętych ze sobą w jedną strukturę i prowadzony po geometrii urządzenia. Każdy przewód ma własne zadanie — zasilanie, sygnał, masa — a cała wiązka jest zaprojektowana tak, żeby idealnie pasowała do konkretnej maszyny.
Zapytaj o projektWire harness ≠ cable assembly. Wiązka jest rozgałęziona, wielowyjściowa, prowadzona po szkielecie urządzenia. Cable assembly to pojedynczy kabel z dwoma końcami — prosta linia między dwoma punktami.
Pomyśl o tym tak: wiązka kablowa to system nerwowy maszyny — wiele kabli, wiele wyjść, jedno wspólne ułożenie. Cable assembly to kabel-łącznik — jeden segment od punktu A do punktu B. Samochód osobowy ma 1500–2000 metrów wiązek; może mieć przy tym tylko kilka indywidualnych kabli, np. od akumulatora do rozrusznika.
W OurPCB robimy jedno i drugie — ta strona zbiera 11 wyspecjalizowanych kategorii wiązek (wire harness). Jeśli interesuje Cię pojedynczy kabel z dwoma zakończeniami, zajrzyj do Cable Assembly.
Wiązka to także forma ochrony: zamiast luźnych przewodów, które mogą się o siebie ocierać, wibrować i pękać, wiązka jest spięta plecionką, taśmą lub osłoną karbowaną. To dramatycznie podnosi trwałość — w samochodzie wiązka pracuje 15–20 lat, w samolocie cały cykl życia maszyny. Taki produkt wymaga dyscypliny: każda zaciskana końcówka, każdy lutowany cyn, każda izolacja musi być powtarzalna. Dlatego wiązki produkujemy zgodnie z IPC/WHMA-A-620 — standardowo w klasie 2, a na życzenie w klasie 3: najwyższej, „high-reliability” klasie wskazywanej w projektach medycznych, motoryzacyjnych i wojsku.
Co dostajesz w pakiecie z OurPCB? Pełen zakres: od projektowania (rysunek 2D / 3D, BOM, dobór złącz), przez cięcie i krepowanie, montaż na deskach montażowych, aż po 100% test elektryczny i pakowanie w worki ESD. Każda wiązka wychodzi z fabryki z raportem testu w PDF — dokumentem, który możesz pokazać swojemu klientowi końcowemu.
DLACZEGO OURPCB
Trzy filary, które wyróżniają nas na tle azjatyckiej konkurencji — i dla których europejscy inżynierowie wybierają OurPCB od ponad dekady.
Klasa 2 standardowo, klasa 3 na życzenie
IPC/WHMA-A-620
Wiązki produkujemy zgodnie z IPC/WHMA-A-620 — klasę wykonania uzgadniamy według dokumentacji projektu. Pull test, kontrola wzrokowa i test elektryczny zgodnie z planem kontroli.
Linia ekspresowa
24 h prototyp
Dedykowana linia do prototypów — pierwszą sztukę dostarczamy w 24–72 h od zatwierdzenia BOM-u. Małe serie 50–500 szt. w 5–7 dni roboczych. DHL Priority.
Polskojęzyczny zespół
Wsparcie po polsku
Inżynier projektu i opiekun handlowy mówią po polsku. RFQ, rysunki techniczne, uzgodnienia logistyczne — wszystko w Twoim języku, faktura w EUR.
11 SPECJALIZACJI
Każda kategoria wiązki ma własne wymogi materiałowe, certyfikaty i tolerancje. Wybierz specjalizację, która pasuje do Twojego projektu — i przejdź do dedykowanej strony ze szczegółami.
NIE WIESZ, KTÓRA SPECJALIZACJA?
Wyślij rysunek lub opis projektu — w 12 h roboczych zaproponujemy najlepszą ścieżkę produkcyjną i wycenę.
PROCES PRODUKCJI
Sześć kroków od pierwszej wiadomości do gotowej, przetestowanej wiązki — każdy udokumentowany zgodnie z wymaganiami projektu.
RFQ & analiza
Wysyłasz BOM, rysunek 2D / 3D, specyfikację złącz. W 12 h roboczych przygotowujemy wycenę i zwracamy uwagę na potencjalne problemy DFM.
DFM & prototyp
Inżynier sprawdza długości, średnice, wybór złącz i ekrany. Po Twojej akceptacji uruchamiamy prototyp — pierwsza sztuka do akceptacji.
Cięcie i odizolowanie
Automatyczne cutter-stripper-y z dokładnością ±0,1 mm. Cięcie po długości, odizolowanie izolacji, oznakowanie laserem lub atramentem.
Krepowanie / lutowanie
Prasy krepujące z monitorowaniem siły zacisku CFA. Pull test wg IPC/WHMA-A-620 dla każdej partii — minimum 5 sztuk per ustawienie.
Montaż wiązki
Składanie na deskach montażowych (wiring boards) wg rysunku. Termokurcz, plecionki, taśmy, oznakowanie końcówek. Praca operatora certyfikowanego IPC.
Test 100% & pakowanie
Test continuity + hipot na testerach elektrycznych wiązek. Kontrola wzrokowa, raport PDF na zlecenie. Pakowanie w worki ESD lub kartony, etykieta zgodna z RoHS.
- Automaty tnąco-stripujące i prasy krepujące z monitorem CFA.
- Testery elektryczne wiązek — continuity / hipot dla 100% wiązek.
- Wiring boards — deski montażowe pod konkretny rysunek 1:1, zwiększają powtarzalność.
- Operatorzy IPC-A-620 CIS — certyfikowani inspektorzy wiązek na każdej linii.
- Archiwum projektu — raporty testowe i pliki produkcyjne dostępne na żądanie.
„Powtarzalność to święty Graal produkcji wiązek. Jedna źle zaciśnięta końcówka w wiązce silnika potrafi zatrzymać produkcję klienta na tygodnie — dlatego pull test robimy na każdej zmianie ustawień prasy, a nie tylko na początku serii.”
— Inżynier QA, zespół produkcji wiązek OurPCB
BRANŻE OBSŁUGIWANE
Osiem kierunków przemysłu, w których nasi inżynierowie czują się jak w domu. Każda branża ma własne wymogi — my je opanowaliśmy.

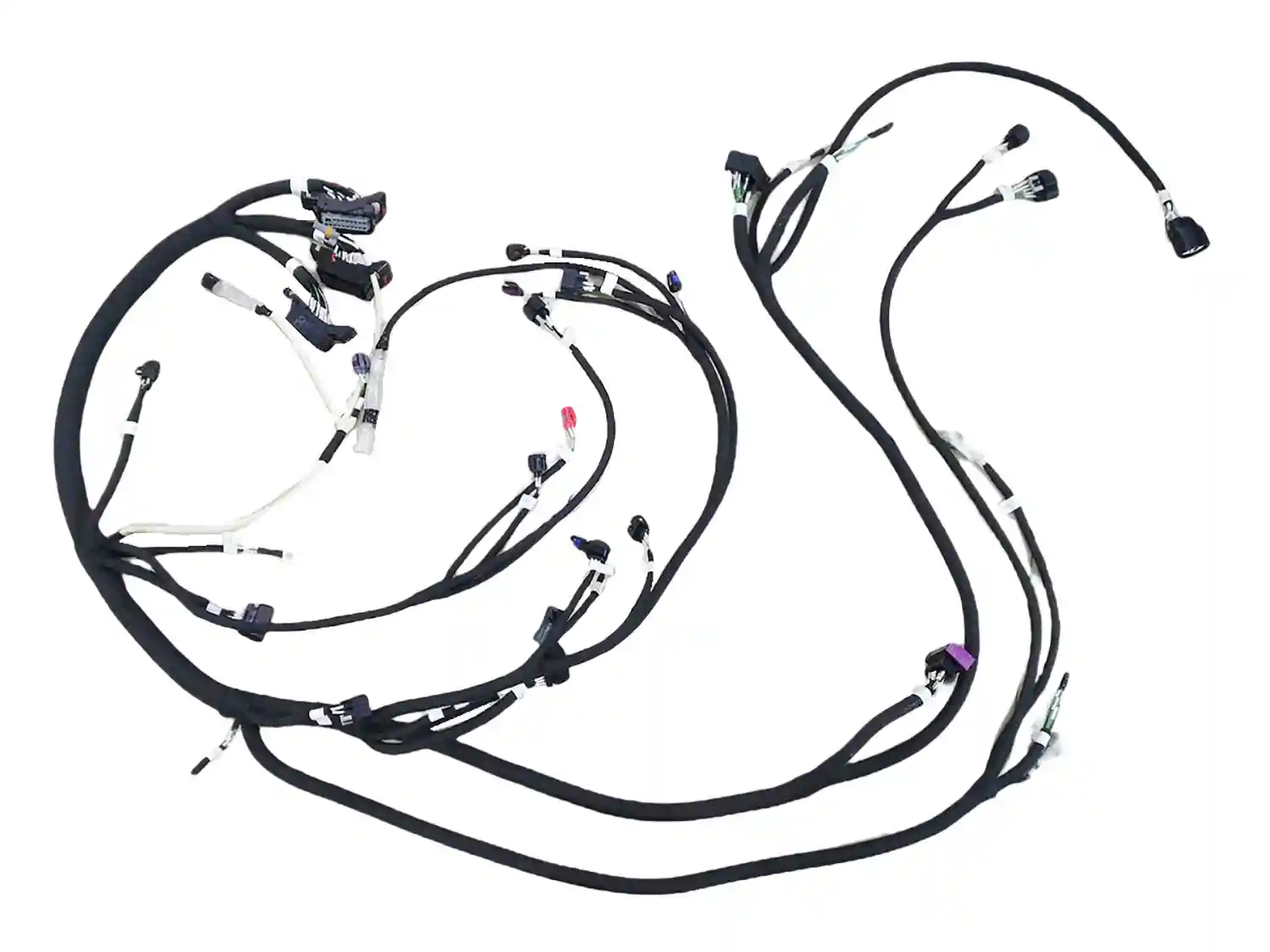

Automotive
Pojazdy osobowe, ciężarówki, busy, EV
Medical
Diagnostyka, monitoring, sprzęt chirurgiczny
Marine
Jachty, łodzie motorowe, statki handlowe
Rail & Harsh Environment
Kolej, energetyka, maszyny mobilne
Industrial
Maszyny CNC, automatyka, robotyka linii
Robotics
Roboty mobilne, AGV / AMR, kollaboracyjne
Agricultural
Ciągniki, kombajny, sprzęt rolniczy
Mining
Maszyny górnicze, sprzęt podziemny
JAKOŚĆ &
CERTYFIKATY.
Każda wiązka, która opuszcza nasze fabryki, jest produkowana w systemie jakości zarejestrowanym i auditowanym przez niezależną jednostkę. Nie deklarujemy zgodności — mamy certyfikaty.
Pull test
Test wytrzymałości zacisku wg IPC/WHMA-A-620 — minimum 5 sztuk z każdej zmiany ustawień prasy.
Hipot test
Test wysokiego napięcia (do 3 kV AC/DC) — wykrywa uszkodzenia izolacji niewidoczne dla testu continuity.
Crimp height
Pomiar wysokości zacisku mikrometrem — zgodnie ze specyfikacją producenta złącza, dokumentowany w SPC.
FAT raport
Factory Acceptance Test wg specyfikacji klienta — każda wiązka z numerem seryjnym, raport w PDF.
POWIĄZANE USŁUGI
Wiązka kablowa rzadko jedzie sama — zwykle towarzyszą jej pojedyncze kable, PCB lub kompletny montaż. Sprawdź pokrewne centra usług OurPCB.
CZĘSTE PYTANIA
Czym różni się wire harness od cable assembly?
Jakie standardy jakości stosujecie przy produkcji wiązek?
Jak szybko możecie zrobić prototyp wiązki?
Czy wykonujecie wiązki kablowe na zamówienie w małych seriach?
Jakie jest minimalne zamówienie (MOQ) dla wiązek?
Czy obsługujecie złącza Molex, JST, TE, Deutsch i Amphenol?
Czy mogę dostać wsparcie po polsku?
Jak wygląda kontrola jakości każdej wiązki?
PROCES PRODUKCJI WIĄZEK —
OD BOM DO TESTU FUNKCJONALNEGO
Pełen, ośmiokrokowy łańcuch produkcyjny — od wstępnej analizy listy materiałowej po końcowy podpis zgodności z normą IPC/WHMA-A-620. Każdy etap jest udokumentowany, każdy parametr zapisywany zgodnie z wymaganiami jakościowymi projektu.
Przegląd BOM i schematu + DFM
Analiza listy materiałowej, schematu elektrycznego oraz rysunków 2D / 3D. Inżynier weryfikuje przekroje przewodów, dobór złącz, długości segmentów oraz oznakowanie. Wynik: raport DFM z propozycjami optymalizacji kosztu i niezawodności.
Cięcie i striping przewodów
Automatyczne maszyny tnąco-stripujące tną przewody na długość z dokładnością ±0,1 mm i odizolowują końcówki bez naruszenia żył. Wstępne oznakowanie laserem lub atramentem zgodnie z numeracją w rysunku.
Crimping (servo press + datalogging)
Prasy serwomechaniczne z monitorem siły zacisku CFA (Crimp Force Analysis) zapisują krzywą siły dla każdego pojedynczego zacisku. Datalogging do bazy SQL — pełna śladowalność per partia, per operator, per zmiana.
Sealing & overmolding
Uszczelnianie złącz (single-wire seals, family seals) oraz przelewanie (overmolding) silikonem lub poliuretanem dla aplikacji IP67 / IP69K. Spawanie ultradźwiękowe dla łączników bez lutu — odporne na wibracje.
Routing & taping
Składanie wiązki na deskach montażowych (wiring boards) wg rysunku 1:1. Stosowanie taśm tekstylnych, fleecowych, plecionek PET, rurek termokurczliwych oraz osłon karbowanych — w zależności od warunków pracy końcowej maszyny.
Continuity test 100%
Test ciągłości elektrycznej dla każdej żyły każdej wiązki na testerach elektrycznych. Wykrywa przerwane połączenia, krótkozwory między żyłami oraz błędy okablowania złącz względem matrycy referencyjnej.
Hipot test (200–1500 V)
Test wysokiego napięcia AC lub DC w zakresie 200–1500 V — wykrywa uszkodzenia izolacji, mikropęknięcia oraz wady materiałowe niewidoczne dla samego testu continuity. Czas zatrzymania napięcia konfigurowalny per specyfikacja klienta.
Final QC + IPC/WHMA-A-620 sign-off
Kontrola wzrokowa zgodnie z kryteriami klasy 1, 2 lub 3 IPC/WHMA-A-620 wykonana przez certyfikowanego inspektora CIS. Podpis zgodności, generacja raportu PDF z numerem seryjnym wiązki, pakowanie w worki ESD.
CERTYFIKATY PER BRANŻA
Każda branża ma własny zestaw norm obowiązkowych. Dobieramy fabrykę i ścieżkę produkcyjną tak, aby spełniała dokładnie te wymagania — bez nadmiarowych kosztów certyfikacji, których Twój produkt nie potrzebuje.
| Branża | Wymagane normy i certyfikaty | Strona dedykowana |
|---|---|---|
| Automotive | IATF 16949 + USCAR-21 + TS 16949 | Wiązki samochodowe → |
| Medical | IPC/WHMA-A-620 + wymagania klienta/OEM | Wiązki medyczne → |
| Trudne warunki | IPC/WHMA-A-620 + dokumentacja klienta | Wiązki do trudnych warunków → |
| Industrial | UL758 + CSA | Wiązki przemysłowe → |

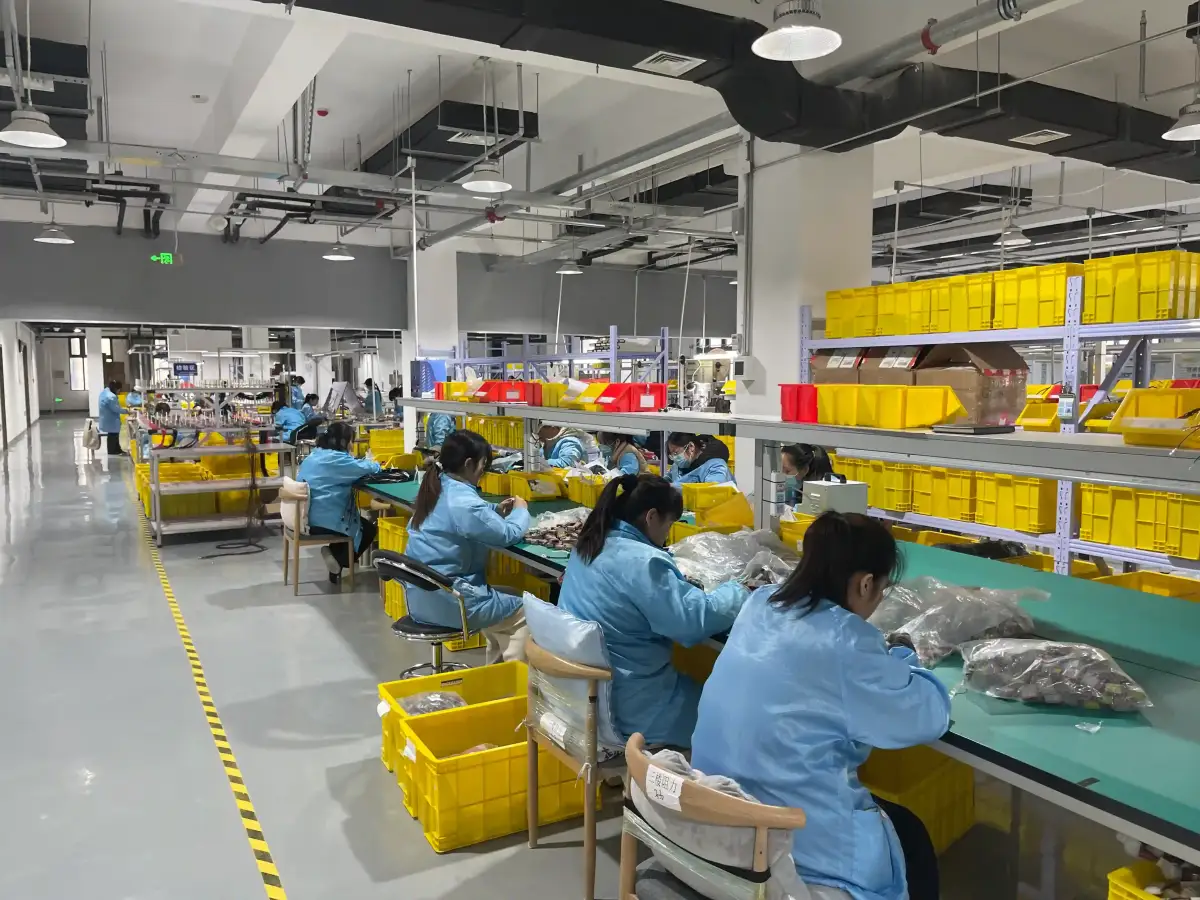

PARK MASZYNOWY
Linie produkcyjne wyposażone w serwopressy crimping z monitorem siły CFA, ultradźwiękowe spawarki dla połączeń bezlutowych odpornych na wibracje, automatyczne maszyny tnąco-stripujące, hipot testery do napięć od 200 V do 1500 V, oraz testery continuity z matrycą wielopunktową. Wszystkie maszyny pracują w cyklu 2-zmianowym z planowanymi przeglądami co 90 dni — kalibracja z pełną śladowalnością i udokumentowaniem.
CZASY REALIZACJI
- Prototyp: 24–72 h od zatwierdzenia BOM-u. Linia ekspresowa, dedykowany inżynier projektu — patrzRush Wire Harness.
- Mała seria (50–500 szt.): 5–10 dni roboczych. Standardowa ścieżka produkcyjna z testem 100% i raportem PDF.
- Średnia seria (500–5 000 szt.): 14–21 dni roboczych. Możliwa produkcja partiami z dostawami EXW lub DAP do Polski (DDP na życzenie).
- Wielkoseryjna (5 000+ szt.): harmonogram ustalany indywidualnie, fabryka dedykowana — patrzFactory Wire Harness.
DLACZEGO POLSKI OEM ZAMAWIA W CHINACH?
Polski rynek OEM coraz częściej wybiera azjatyckie fabryki nie dlatego, że są tańsze — choć są — ale dlatego, że oferują kombinację, której europejscy dostawcy nie potrafią powtórzyć: koszt jednostkowy konkurencyjny przy zachowaniu certyfikatów IATF 16949 i ISO 9001; ISO 13485 obejmuje wyłącznie Medical PCBA. Najwięksi gracze automotive (VW, Stellantis, BMW) od dekady zaopatrują się w wiązki w Chinach poprzez własne joint-venture; my dajemy małemu i średniemu polskiemu producentowi dostęp do tych samych linii — bez konieczności otwierania spółki w Shenzhen.
OurPCB ma trzy kluczowe przewagi dla polskiego klienta. Po pierwsze — polskojęzyczne wsparcie inżynierskie: RFQ, rysunki techniczne, raporty FAT, a nawet rozmowy z inżynierem projektu prowadzimy po polsku. Faktura w EUR, kontrakty wg prawa polskiego, transport DHL Priority 5–7 dni. Po drugie — MOQ od 1 sztuki dla prototypów i od 50 sztuk dla produkcji seryjnej, podczas gdy porównywalne fabryki w Niemczech zaczynają od 1 000 sztuk. To pozwala startupowi, biuru R&D lub średniej firmie testować nowe konstrukcje bez zaangażowania kapitału obrotowego rzędu setek tysięcy złotych. Po trzecie — pełna przejrzystość łańcucha: złącza Molex, JST, TE i Deutsch kupowane wyłącznie u autoryzowanych dystrybutorów, bez ryzyka podróbek. Sprawdź pełną ofertę specjalizacji wcentralnym hubie wiązek lub od razu napisz do nas przez stronękontaktową.
POTRZEBUJESZ
WIĄZEK KABLOWYCH?
Wyślij rysunek 2D / 3D, BOM lub opis projektu — zespół inżynierów OurPCB przygotuje wycenę w 12 godzin roboczych. Bez zobowiązań, w pełni poufnie, NDA standardowo.
