KABLE
SPECJALISTYCZNE
8 typów materiałowych — od giętkich FFC/FPC po automotive GMSL i przemysłowe VFD. Kontrolowana impedancja, ekran 360°, certyfikaty UL / CSA / RoHS. Materiał, który dobierasz tutaj, decyduje o tym, czy Twoja transmisja zadziała na 5, czy na 50 metrach.
MATERIAŁ
DECYDUJE O DZIAŁANIU.
Kabel to nie kawałek miedzi w plastiku — to system, w którym geometria, materiał płaszcza i konstrukcja ekranu razem decydują o tym, czy 1.5 Gb/s przepłynie do końca, czy zostanie zniszczone na półmetku. Zły dobór typu materiału kosztuje więcej niż cały moduł elektroniczny.
Skonsultuj projektCztery zmienne — impedancja, EMI, środowisko pracy, cykle mechaniczne — eliminują 90% zwykłych przewodów wielożyłowych z zastosowań specjalistycznych. Każdy z 8 typów w naszym katalogu jest odpowiedzią na konkretne pole tego sita.
100 Ω dla LVDS, 85 Ω dla eDP, 120 Ω dla CAN, 50 Ω dla GMSL. Tolerancja ±10% — powyżej tej granicy pojawiają się odbicia i błędy bitów.
Pokrycie oplotu 85–95%, optionalnie + folia aluminiowa dla pokrycia 100% w paśmie HF. Bez tego CISPR 25 i EN 55032 nie do uzyskania.
Klasa temperaturowa T3 (105 °C) lub T5 (150 °C), odporność na olej, paliwo, UV, sól. Standardy ISO 6722, SAE J1128.
Standard 20 000 cykli, high-flex 200 000, klasa drag-chain (Igus E2) do 10 milionów. RA copper i poliimid zamiast PET.
8 TYPÓW KABLI
Każda karta prowadzi do dedykowanej strony z arkuszem specyfikacji, kalkulatorem długości i gotowymi gabarytami. Wybierz typ, który pasuje do Twojej szybkości sygnału, długości trasy i środowiska pracy.
NIE WIESZ, KTÓRY TYP DOBRAĆ?
Wyślij wymagania (szybkość, długość, środowisko) — odpowiemy w 12 godzin z 1–2 rekomendacjami i numerami UL Style.
BIBLIOTEKA SPEC
Tabela szybkiego porównania — impedancja, maksymalna długość użyteczna, typowe zastosowania. Punkt startowy dla każdego projektu.

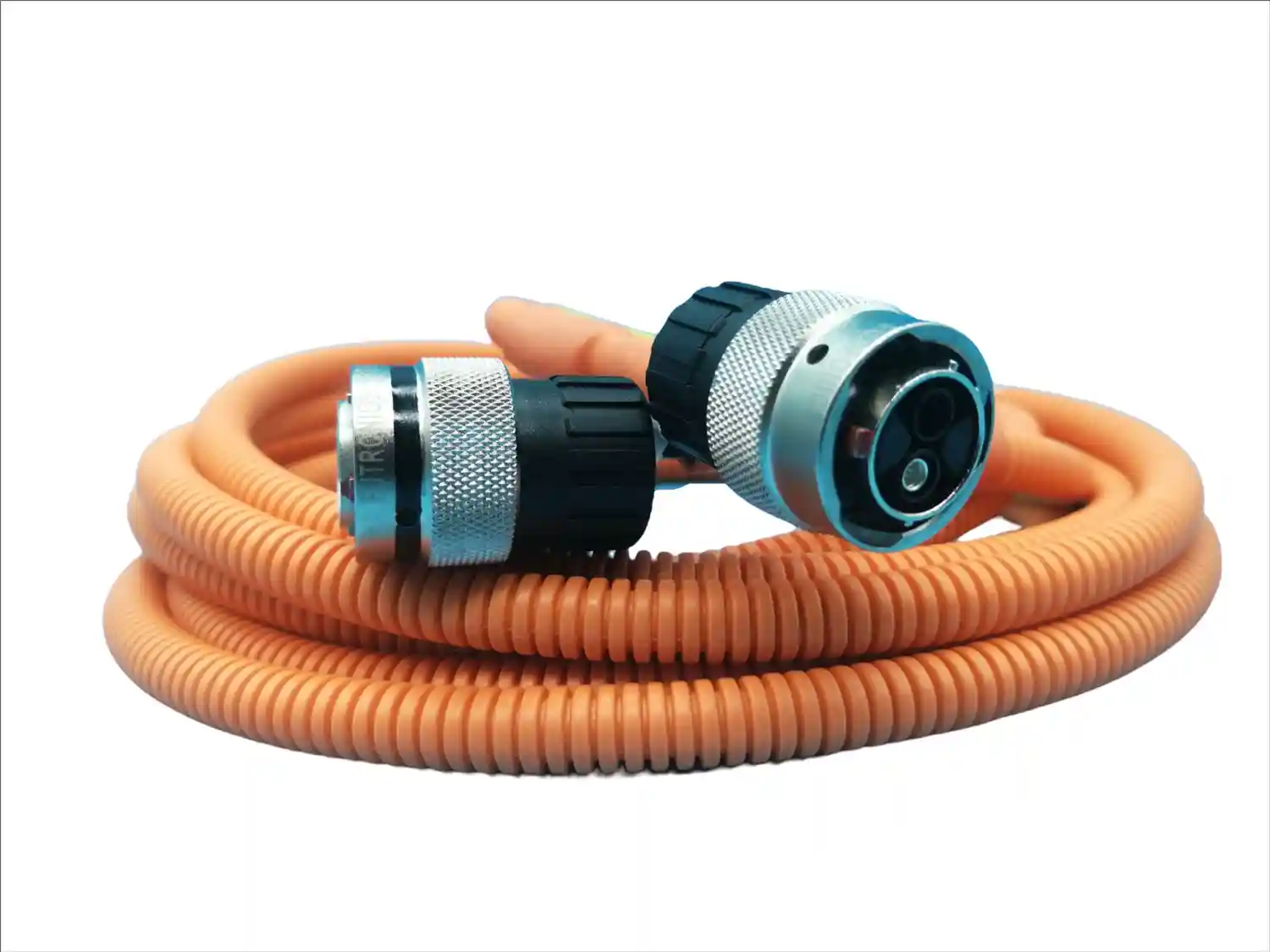

| Typ kabla | Impedancja | Maks. długość | Typowe zastosowanie |
|---|---|---|---|
| FFC / FPC | 50–90 Ω (zależy od skoku) | do 500 mm | Laptop hinge, drukarka, kamera cofania |
| CAN-bus | 120 Ω ±10% | 40 m @ 1 Mb/s | Samochody, maszyny rolnicze, automatyka |
| LVDS | 100 Ω ±10% | 5 m @ 1.5 Gb/s | TFT, kamera przemysłowa, backplane |
| eDP | 85 Ω ±10% | 0.5 m wewnątrz urządzenia | Panel laptopa, AIO, ekran kioskowy |
| GMSL | 50 Ω koaks | 15 m @ 6 Gb/s | Kamera ADAS, radar, surround view |
| Braided | — | do 100 m | Zasilanie maszyn, mil-spec, robotyka |
| VFD | — | do 600 m bez filtra | Pompy, wentylatory, taśmociągi z falownikiem |
| VOD / Blast | — | jednorazowy, długość ładunku | Górnictwo, badania balistyczne, R&D |
Tolerancja długości
±2 mm dla wiązek mostkowych w urządzeniach laptopowych, ±5 mm dla wiązek przemysłowych do 1 m, ±0.5% długości powyżej 5 m.
Próbki testowe
1–3 m próbki katalogowych typów wysyłamy w 5 dni roboczych — bezpłatnie do 50 EUR. Próbki niestandardowe 10–14 dni.
Terminacja
Kable możemy dostarczyć luzem lub jako gotową wiązkę z złączem — patrz sekcja Cable Assembly. IPC/WHMA-A-620 Class 3.
BRANŻE I KABLE
Pięć branż, w których pracujemy najczęściej — i konkretne typy kabli, które dostarczamy do każdej z nich.
Automotive
ADAS, infotainment, BMS, magistrale podwozia. Wymagana klasa T3 (-40 do 105 °C), IATF 16949, AEC-Q200 dla komponentów.
Medical
Ultrasonografy, monitory pacjenta, endoskopy. ISO 13485, biokompatybilność USP Class VI, sterylizacja parą lub ETO.
Robotics
Ramiona robotów, AGV, coboty. Cykle zginania 5–10 milionów, certyfikaty oil-resistant i drag-chain (np. Igus E2).
Industrial
Maszyny CNC, falowniki, automatyka. Odporność na olej, chłodziwo, drobiny metalu. UL 2517 lub UL 2464.
Aerospace
Awionika, kabiny pasażerskie, drony. Materiały o niskiej palności (FAR 25.853), oprzewodowanie M27500, M22759.

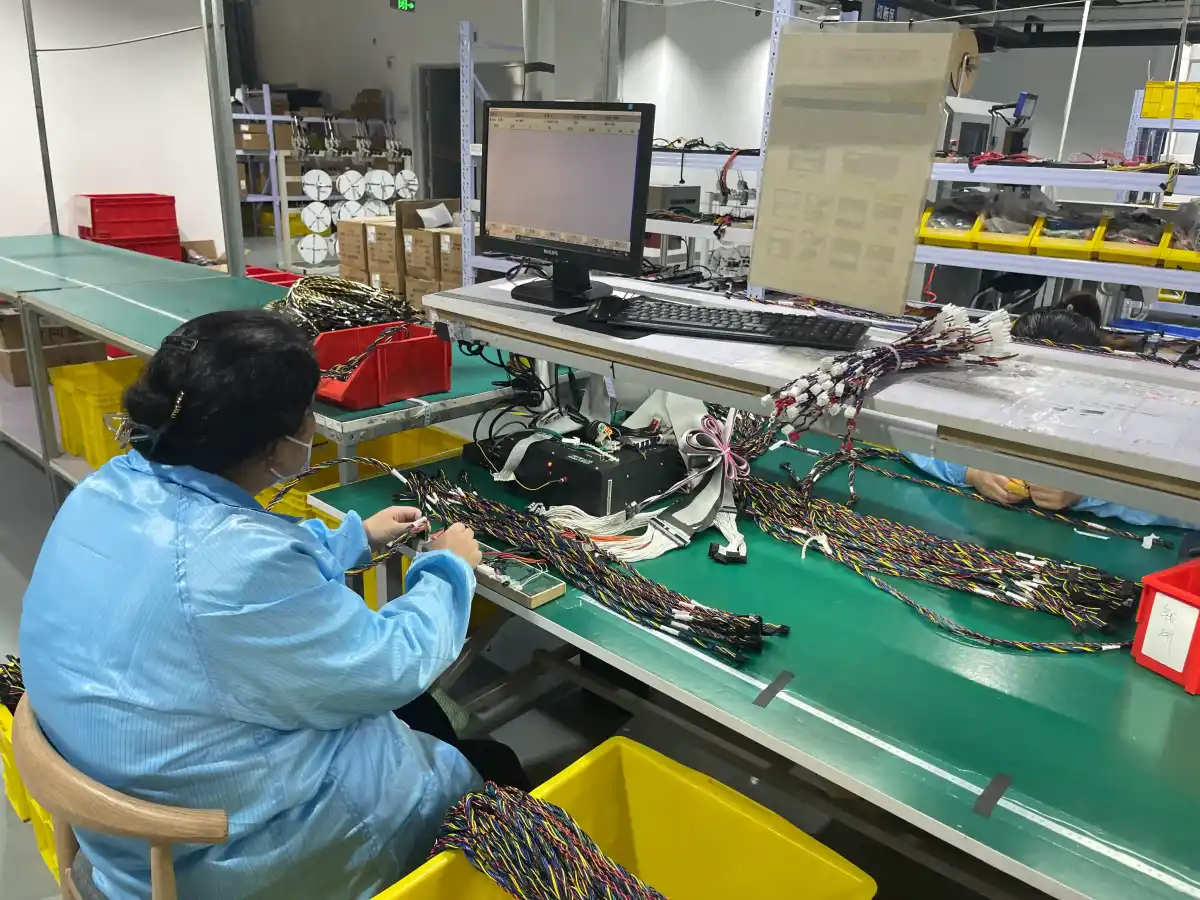

JAKOŚĆ
CERTYFIKOWANA.
Każdy kabel z naszego katalogu ma numer UL Style oraz deklarację RoHS 3 i REACH. Wiązki gotowe (jeśli zamówione) montowane są wg IPC/WHMA-A-620 Class 2 lub Class 3 — zależnie od specyfiki aplikacji.
- Każdy egzemplarz seryjny ma numer UL Style i datownik.
- Pakiet dokumentacji (CoC, deklaracje, raporty) w PDF z każdym wysłaniem.
- Odporność na próby ICT, hi-pot 1500 V AC, izolacji 100 MΩ.
- Próbki retencyjne archiwizowane przez 5 lat dla każdej serii.
UL Listed
UL 758 (AWM), UL 2464, UL 2517, UL 21193 — gotowe numery Style.
CSA Approved
CSA AWM I/II A/B — kanadyjskie odpowiedniki UL Style.
RoHS 3 + REACH
Pełna deklaracja zgodności z REACH SVHC i dyrektywą RoHS 3 (2015/863).
IPC/WHMA-A-620
Class 2 lub Class 3 dla zaterminowanych wiązek — najwyższa norma w branży.
IATF 16949
System jakości automotive dla GMSL, CAN i FFC w aplikacjach pojazdowych.
AEC-Q200
Kwalifikacja komponentów pasywnych do warunków automotive (T3 / T4).

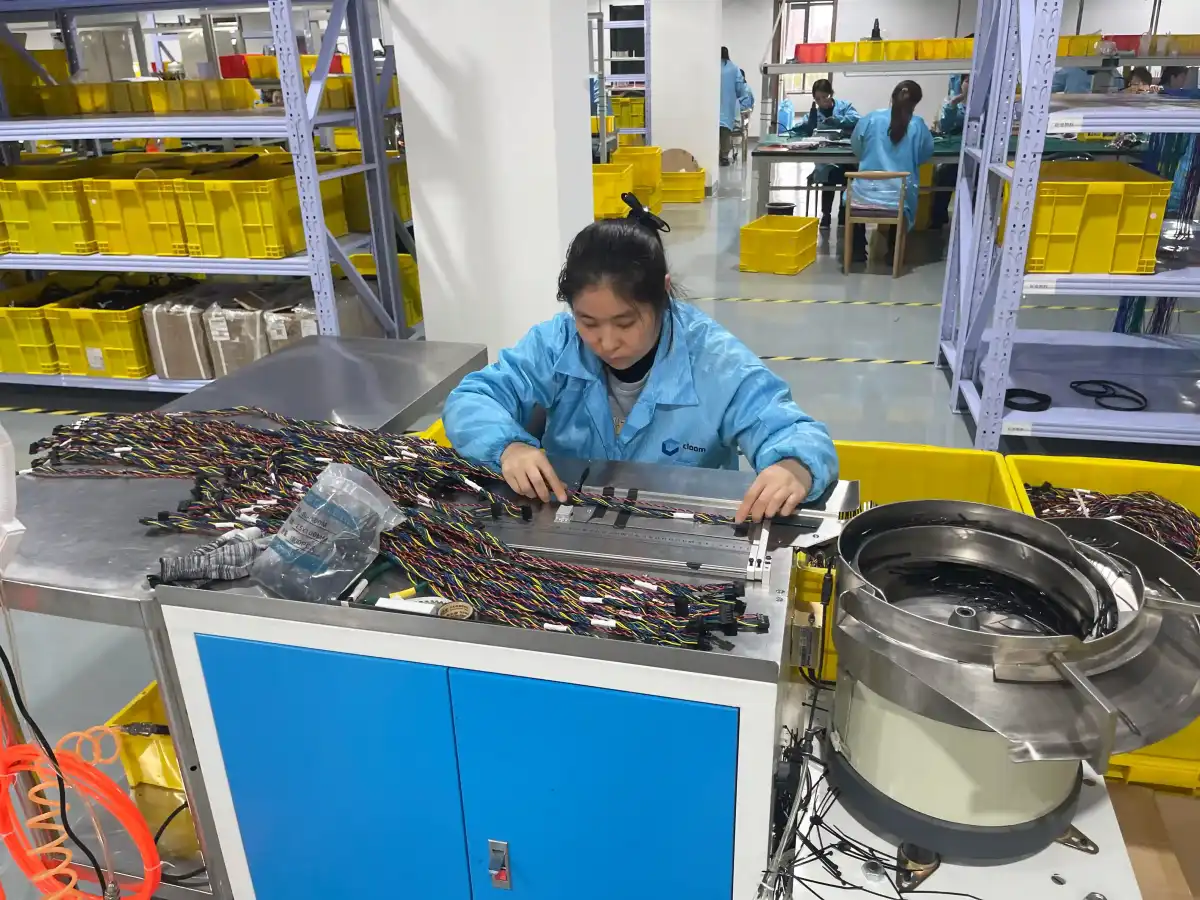

POWIĄZANE USŁUGI
Sam kabel to dopiero materiał wsadowy. Zobacz, jak składamy go w gotowe wiązki, dobieramy złącza i terminujemy.
CZĘSTE PYTANIA
Siedem pytań, które najczęściej dostajemy od inżynierów na etapie doboru typu kabla.
Czym różni się kabel o kontrolowanej impedancji od zwykłego przewodu wielożyłowego?
Jakie materiały płaszcza wybrać dla aplikacji automotive pod maską silnika?
Kabel ekranowany czy nieekranowany — kiedy ekran jest konieczny?
Ile cykli zginania wytrzymuje kabel FFC/FPC w aplikacji ze zginającym się złączem?
Czy mogę poprosić o próbki kabli przed złożeniem zamówienia produkcyjnego?
Jakie certyfikaty mają kable specjalistyczne OurPCB?
Jaka jest maksymalna długość kabla LVDS bez retransmitera?
WYBÓR MATERIAŁU KABLOWEGO —
PARAMETRY KRYTYCZNE
Dobór typu kabla nie jest decyzją katalogową — to konsekwencja czterech grup parametrów: aplikacji docelowej, charakterystyki elektrycznej, obciążeń mechanicznych i wymaganych certyfikatów. Pominięcie którejkolwiek z nich kończy się reklamacją w polu.
Macierz decyzyjna aplikacja → materiał
Każda klasa aplikacji ma jeden lub dwa właściwe materiały kablowe. Poniższa tabela pokazuje, który typ z naszego katalogu jest odpowiedzią na konkretny problem inżynierski. Kliknięcie typu prowadzi do arkusza specyfikacji.
| Aplikacja | Rekomendowany materiał | Kluczowy parametr |
|---|---|---|
| Panele LCD / OLED w laptopach i AIO | FFC / FPC + eDP 1.4 | 85 Ω ±10%, 4× HBR3 |
| Sieci pokładowe w pojazdach | CAN-Bus 120 Ω | ISO 11898-2, 1 Mb/s @ 40 m |
| Kamery automotive ADAS / surround view | GMSL koaks 50 Ω | 6 Gb/s @ 15 m, klasa T3 |
| Kamery przemysłowe i panele TFT | LVDS 100 Ω | S/STP, 3.125 Gb/s |
| Robotyka, coboty, AGV (drag chain) | Braided + VFD high-flex | 5–10 mln cykli, R ≥ 7.5 × OD |
| Górnictwo, rejestracja detonacji | VOD blast cable | do 9000 m/s, continuous shorting |
Parametry elektryczne
- Impedancja charakterystyczna par różnicowych — 100 Ω dla LVDS, 85 Ω dla eDP, 90–100 Ω dla USB 3 i Ethernet. Tolerancja ±10% jest twardym progiem; powyżej zaczynają się odbicia i błędy CRC.
- Impedancja koncentryczna 50 / 75 Ω — 50 Ω dla GMSL i RF (WLAN, BLE), 75 Ω dla CVBS, SDI i komunikacji szerokopasmowej. Wybór determinuje typ złącza (FAKRA, BNC, MCX).
- Atenuacja przy częstotliwości pracy — wyrażana w dB/m przy konkretnym Hz (np. 0.6 dB/m @ 1 GHz dla LVDS S/STP). Kluczowa dla obliczenia maksymalnej długości użytecznej.
- Common-mode rejection ratio — zdolność tłumienia zakłóceń wspólnych na parze różnicowej. Zależy od symetrii skrętu i jakości ekranu (foil + braid 85–95% pokrycia).
- Twist pitch dla par skręcanych — typowo 12–25 mm dla CAN, 8–15 mm dla LVDS. Krótszy skok = lepsza odporność EMI, ale większy koszt i mniejsza giętkość.
Parametry mechaniczne
- Promień zginania statyczny vs dynamiczny — dla instalacji stałych R ≥ 4 × OD; dla aplikacji dynamicznych (drag chain, ramię robota) wymagane R ≥ 7.5 × OD, a dla high-flex do 10 × OD.
- Drag chain rating — liczba cykli zginania do uszkodzenia mierzona wg EN 50396. Standard: 1 mln cykli; klasa Igus E2: 5–10 mln; high-end: 20 mln cykli przy R = 7.5 × OD.
- Wytrzymałość na rozciąganie (pull strength) — typowo 50–150 N dla wiązek sygnałowych, 200–600 N dla zasilających. Krytyczne dla instalacji z naciągiem (obkurczanie, prowadzenie pionowe).
- Stopień ochrony IP dla outdoor — IP67 dla podszybia samochodu, IP68 dla kamer monitoringu, IP69K dla mycia ciśnieniowego (przemysł spożywczy, wagony kolejowe).
Normy i certyfikaty
Bez właściwego oznaczenia katalogowego kabel jest tylko surowcem — nie wjedzie do projektu, którego dokumentacja wymaga homologacji. UL 758 (Appliance Wiring Material) i UL 21016 definiują większość Style Numbers stosowanych w naszym katalogu, a CSA AWM I/II A/B jest ich kanadyjskim odpowiednikiem dla rynku Ameryki Północnej. Każda partia ma deklarację zgodności z RoHS 3 (2015/863) oraz rejestrem REACH SVHC (aktualizacja przy każdej zmianie listy substancji kandydujących). Dla automotive obowiązuje ISO 6722 (klasy temperaturowe T1–T6, próby starzenia, odporność na płyny eksploatacyjne) oraz coraz częściej LV 215 niemieckiej grupy VW. Dla aplikacji z wymaganiem niepalności stosujemy IEC 60332-1 (single wire flame test) lub bardziej rygorystyczny IEC 60332-3-22 kategoria A dla wiązek bunched. Terminacja gotowych wiązek wykonywana jest wg IPC/WHMA-A-620 Class 2 (sprzęt komercyjny — wymagana sprawność operacyjna) lub Class 3 (sprzęt o najwyższej niezawodności — medycyna, lotnictwo, obronność). Class 3 obejmuje 100% inspekcję wizualną, pomiar siły ściskania zarobień (crimp pull-out), test rezystancji izolacji 100 MΩ przy 500 V DC i hi-pot 1500 V AC przez 60 sekund. Dokumentacja każdej serii (CoC, raport testów, świadectwo zgodności RoHS / REACH, deklaracja konfliktowych minerałów) wysyłana jest w pakiecie PDF razem z wysyłką fizyczną — bez dopytywania i bez opłaty dodatkowej.
Pobierz pakiet certyfikatówPOTRZEBUJESZ
KABLA NA PROJEKT?
Wyślij specyfikację — typ sygnału, długość, środowisko pracy, klasa ekranowania. Odpowiedź z 1–2 propozycjami i numerami UL Style w 12 godzin.
