MONTAŻ
KABLI
NA ZAMÓWIENIE.
Montaż kabli, konfekcja kabli i zespoły kablowe na zamówienie — koncentryczne, RF, do transmisji danych, zasilające i overmoldowane. Produkcja wg IPC/WHMA-A-620 (klasa 2/3) i ISO 9001, build-to-print, MOQ od 1 sztuki. Prześlij rysunek — wrócimy z wyceną w 12 godzin roboczych.
CZYM JEST
KONFEKCJA KABLI?
Montaż kabli — inaczej konfekcja kabli lub zespół kablowy (ang. cable assembly) — to pojedynczy odcinek kabla zakończony z obu stron złączami, końcówkami lub konektorami, dostarczany jako komponent gotowy do podłączenia.
W odróżnieniu od rozgałęzionej wiązki kablowej (wire harness) jest to struktura prosta: kabel A — złącze X po jednej stronie, złącze Y po drugiej.
Zapytaj o wycenęKażdy kabel, który opuszcza naszą fabrykę, jest przemyślany jako element systemu — nie jako sam odcinek przewodu. Połączenia zaciskane mierzymy mikrometrem, lutowanie sprawdzamy stereoskopem, a klasę wykonania dobieramy do aplikacji.
Jesteśmy fabryką kontraktową — montujemy i konfekcjonujemy kable według Twojej dokumentacji (build-to-print). Nasz park maszynowy obejmuje urządzenia crimpingowe Schleuniger i Komax, overmolding LPM, testy Hi-Pot do 5 kV oraz analizator VSWR / IL do 26 GHz.
Obsługujemy pełny zakres typów: od najprostszych prototypów USB, przez kable koncentryczne i RF, kable do transmisji danych (Ethernet, HDMI, światłowód) i zasilanie, po overmolded i kable do zastosowań krytycznych. Jeśli Twój projekt jest rozgałęziony i ma wiele wyjść, zajrzyj do wiązek kablowych.
MOŻLIWOŚCI
PRODUKCYJNE.
Od prototypu pojedynczego kabla po serie produkcyjne — pełen zakres procesów konfekcji, overmoldingu i testów, każdy zgodny z IPC/WHMA-A-620.
- Montaż zgodny z IPC/WHMA-A-620 — klasa 2 standardowo, klasa 3 na życzenie.
- Crimping automatyczny i półautomatyczny z kalibracją prasy i pull testem.
- Lutowanie ręczne wg kryteriów IPC-A-610, lutowanie pod stereoskopem.
- Overmolding (LPM) i klasyczny wtrysk — szczelność do IP68.
- Kable coax / RF / mikrofalowe — pomiary VSWR i Insertion Loss do 26 GHz.
- Kable danych (Ethernet, USB, HDMI, światłowód) i zasilające do 600 V AC.
- Etykietowanie z numerem seryjnym i pełna identyfikowalność partii.
MASZ RYSUNEK KABLA?
Prześlij rysunek lub nawet zdjęcie obecnego kabla — odpowiemy z wyceną i terminem w ciągu 12 godzin roboczych.
ZAKRES MONTAŻU
Cztery główne procesy konfekcji kabli — od cięcia i crimpingu, przez overmolding i build-to-print, po test 100%.
Cięcie · crimp · terminacja
KONFEKCJA
Cięcie po długości z dokładnością ±0,1 mm, crimping z kalibracją prasy, terminacja złączy i lutowanie wg IPC-A-610.
Zalewanie wtryskowe
OVERMOLDING
LPM i klasyczny wtrysk — PVC, TPU, TPE, silikon. Hermetyzacja i odciążenie naprężeń, szczelność do IP68.
Montaż wg rysunku
BUILD-TO-PRINT
Produkcja dokładnie wg Twojej dokumentacji i listy AVL/AML — ze zmianami wyłącznie po Twojej akceptacji, z pełną identyfikowalnością partii.
Kontrola elektryczna
TEST 100%
Test ciągłości i izolacji (Hi-Pot do 5 kV) dla każdej sztuki. Dla RF — pomiary VSWR i Insertion Loss w paśmie.
DOBÓR
KOMPONENTÓW.
Kabel i złącza kupujemy bezpośrednio od autoryzowanych dystrybutorów — wyłącznie z autoryzowanej dystrybucji, z potwierdzonym pochodzeniem. Dla projektów krytycznych respektujemy listy AVL/AML klienta.
- Złącza TE, Molex, JST, Amphenol, Hirose, LEMO — z autoryzowanej dystrybucji.
- Respektujemy listy AVL / AML klienta — także gdy element jest droższy.
- Kable koncentryczne, do transmisji danych, zasilające oraz FFC/FPC — dobierane pod aplikację i certyfikat.
Złącza marek
TE, Molex, JST, Amphenol, Hirose, LEMO — od mini-coax po złącza okrągłe, z autoryzowanej dystrybucji.
Typy kabli
Koncentryczne, RF, do transmisji danych (Cat6a, USB, HDMI), zasilające i FFC/FPC — dobierane pod impedancję, pasmo i środowisko.
Listy AVL / AML
Masz zatwierdzoną listę dostawców? Zamawiamy wyłącznie z niej — także gdy element jest droższy.
Materiały do overmoldingu
PVC, TPU, TPE, EPDM i silikon do overmoldingu — szczelność do IP68, formy wykonywane in-house.
TYPY APLIKACJI
Dwa główne kierunki konfekcji — sygnał (coax / RF) i zasilanie / dane — z dedykowanym parkiem maszynowym i metrologią.

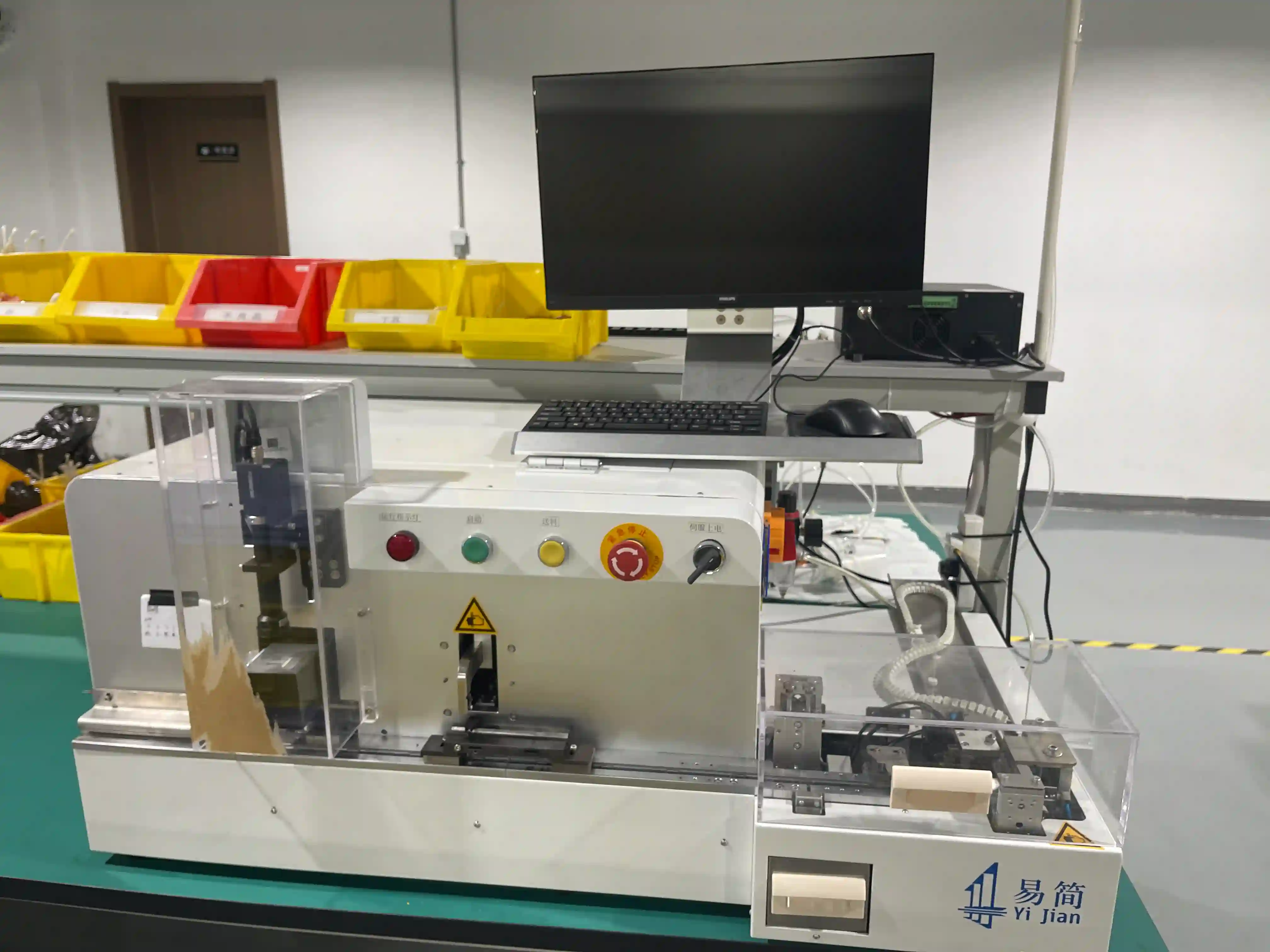

Coax / RF
Kable koaksjalne, RF i mikrofalowe z pomiarem VSWR i Insertion Loss w paśmie — aparatura pomiarowa, anteny, radary.
Zasilanie / dane
Kable zasilające i bateryjne (do 200 A) oraz kable danych — Ethernet, USB, HDMI, światłowód, Twinax.
Konfekcjonujemy też kable overmolded (IP67/IP68), taśmowe (ribbon / IDC), M12 przemysłowe oraz wersje mil-spec i medyczne. Każdy zespół powstaje wg Twojej dokumentacji (build-to-print).
PROCES PRODUKCJI
Sześć kroków od pierwszego e-maila do gotowej palety przekazanej kurierowi — każdy etap udokumentowany, każda partia identyfikowalna po S/N.
RFQ i DFM
Wysyłasz rysunek, BOM i wymagania środowiskowe (IP, temperatura, gięcia). W 12 h roboczych odsyłamy analizę produkowalności i wycenę.
Dobór materiałów
Sourcing kabla i złączy od autoryzowanych dystrybutorów (TE, Molex, JST, Amphenol, Hirose, LEMO). Listy AVL/AML respektujemy bez zmian.
Crimp · lut · mold
Zaciskanie z regularną kalibracją narzędzi, lutowanie wg IPC-A-610, overmolding wtryskiem niskociśnieniowym. Pull test każdej partii.
Test elektryczny 100%
Każdy kabel: test ciągłości, izolacji (Hi-Pot do 5 kV) i zgodności pinów. Dla RF — pomiary VSWR i Insertion Loss w paśmie.
Etykietowanie
Indywidualne etykiety S/N pozwalają odtworzyć całą historię produkcji jednego egzemplarza. Karta materiałowa z numerami partii.
Pakowanie i wysyłka
Pakowanie ESD lub kontenery zwrotne. DHL / FedEx 5–7 dni do Polski, dokumentacja RoHS / REACH oraz CE (jeśli dotyczy) bez dodatkowej opłaty.
PRZYKŁADY KABLI
Trzy typowe rodzaje zespołów kablowych, które przechodzą przez nasze linie konfekcji.
Konfekcja kabli RF
Kable koaksjalne i RF z pomiarem VSWR i Insertion Loss — złącza SMA, BNC, TNC, polerowanie i test w paśmie do 26 GHz.
Linia montażu kabli
Konfekcja kabli danych i zasilających na linii crimpującej Schleuniger / Komax — od prototypu po serie produkcyjne.
Strefa testów 100%
Test ciągłości i Hi-Pot na testerze Cirris / DIT-MCO — każdy kabel opuszcza zakład po przejściu pełnego testu.
KONTROLA
JAKOŚCI.
“Konkurujemy nie ceną, lecz powtarzalnością — niskim odsetkiem braków, kompletną dokumentacją i testem 100%. Każdy kabel opuszcza zakład po przejściu pełnego testu.”
Test ciągłości
Kontrola połączeń i zgodności pinów dla każdej sztuki — obowiązkowa dla wszystkich klas IPC/WHMA-A-620.
Hi-Pot test
Test wytrzymałości napięciowej (do 5 kV) — wykrywa uszkodzenia izolacji niewidoczne dla testu ciągłości.
VSWR / Insertion Loss
Pomiary parametrów RF w paśmie do 26 GHz — dla kabli koaksjalnych, RF i mikrofalowych.
Dokumentacja partii
Karta materiałowa z numerami partii i etykieta S/N — pozwala odtworzyć historię produkcji egzemplarza.
ZAPYTANIE
OFERTOWE (RFQ).
Prześlij rysunek techniczny, BOM lub nawet zdjęcie obecnego kabla oraz wymagania środowiskowe (IP, temperatura, gięcia). Polski inżynier sprzedaży odeśle wycenę i rekomendację procesu w ciągu 12 godzin roboczych.
- MOQ od 1 sztuki prototypu — bez setup-fee.
- Produkcja wg IPC/WHMA-A-620 i ISO 9001, build-to-print.
- Test 100% — ciągłość, Hi-Pot, a dla RF — VSWR / IL.
- NDA standardowo — pliki traktujemy jak poufne.
Darmowa Wycena w 12 h roboczych
Polskie wsparcie · MOQ od 1 szt · IPC/WHMA-A-620 Class 3
MASZ DRAFT
KABLA?
Wyślij rysunek techniczny, BOM lub zdjęcie obecnego kabla — zespół inżynierów OurPCB przygotuje wycenę i rekomendację procesu w 12 godzin roboczych. NDA standardowo, bez zobowiązań.
Powiązane usługi montażu
Oprócz montażu kabli oferujemy wiązki kablowe, montaż PCB oraz dobór złączy i kabli. Sprawdź pełen zakres.
Najczęściej zadawane pytania
Co oznacza montaż kabli / konfekcja kabli (cable assembly)?
Montaż kabli (konfekcja kabli, zespół kablowy, cable assembly) to pojedynczy odcinek kabla zakończony z obu stron złączami lub terminacjami, dostarczany jako gotowy do podłączenia komponent. W odróżnieniu od rozgałęzionej wiązki kablowej (wire harness) jest to struktura prosta: kabel z jednym wejściem i jednym wyjściem.
Jakie typy kabli konfekcjonujecie?
Koaksjalne i RF/mikrofalowe (50/75 Ω, pomiary do 26 GHz), kable danych (Ethernet, USB, HDMI, światłowód, Twinax), zasilające i bateryjne (do 600 V AC / 200 A), kable z overmoldingiem (IP67/IP68), taśmowe (ribbon/IDC), przemysłowe M12 oraz wersje mil-spec i medyczne. Złącza i kabel dobieramy pod aplikację.
W jakim standardzie montujecie zespoły kablowe?
Pracujemy zgodnie z IPC/WHMA-A-620 (klasa 2 standardowo, klasa 3 na życzenie) oraz IPC-A-610 dla połączeń lutowanych. Zakład działa w systemie ISO 9001, a dla motoryzacji zgodnie z wymaganiami IATF 16949. Crimpy mierzymy mikrometrem, lutowanie kontrolujemy pod stereoskopem.
Czy każdy kabel jest testowany elektrycznie?
Tak — test 100%. Każdy zespół przechodzi test ciągłości i izolacji (Hi-Pot do 5 kV). Dla aplikacji RF dochodzą pomiary VSWR i Insertion Loss w paśmie, a dla zastosowań krytycznych testy środowiskowe na próbkach z partii. Żaden kabel nie wychodzi nieprzetestowany.
Czy oferujecie overmolding (zalewanie wtryskowe złączy)?
Tak. Dysponujemy linią low-pressure molding (LPM) oraz klasycznym wtryskiem. Materiały: PVC, TPU, TPE, EPDM i silikon, klasy szczelności do IP68. Overmolding zapewnia trwałe odciążenie naprężeń i hermetyzację złącza — opłacalny zwykle powyżej kilku tysięcy sztuk.
Czego potrzebujecie do wyceny montażu kabli?
Wystarczy rysunek techniczny lub specyfikacja z typem kabla, złączami i długościami, a także wymagania środowiskowe (IP, temperatura, gięcia). Możesz też przysłać zdjęcie obecnego kabla lub próbkę — odtworzymy dokumentację. Wycenę odsyłamy w ciągu 12 godzin roboczych.
Jakie jest MOQ i czas realizacji prototypu?
Montaż realizujemy już od 1 sztuki, bez opłaty za uruchomienie (setup-fee). Standardowy prototyp to 5–10 dni roboczych (kable koaksjalne i USB do 5 dni, mil-spec i medyczne do 10 dni). Ten sam projekt trafia później do produkcji seryjnej bez przeprojektowywania procesu.
Czy montujecie z komponentów klienta i respektujecie listę AVL/AML?
Tak. W trybie turnkey kupujemy kabel i złącza od autoryzowanych dystrybutorów (TE, Molex, JST, Amphenol, Hirose); w trybie consigned montujemy z materiałów powierzonych. Jeśli masz zatwierdzoną listę dostawców (AVL/AML), zamawiamy wyłącznie z niej. Jesteśmy fabryką kontraktową — świadczymy usługę montażu, nie sprzedajemy kabli luzem.
