74hc14 należy do rodziny układów scalonych 74xxxx. Ta rodzina układów scalonych posiada bramki logiczne. Dla 74hc14 IC, bramki logiczne wykonują funkcję boolean Y=A. Inna nazwa układu scalonego 74hc 14 to HEX inverting Schmitt trigger. Układ scalony występuje w sześciu samowystarczalnych inwerterach wejść wyzwalających ze standardowymi wyjściami push-pull.
W tym artykule omówimy układ scalony 74H C14, jego cechy i sposób użycia.
Konfiguracja pinoutu 74hc14
(Schemat wyprowadzeń układu7hc14)

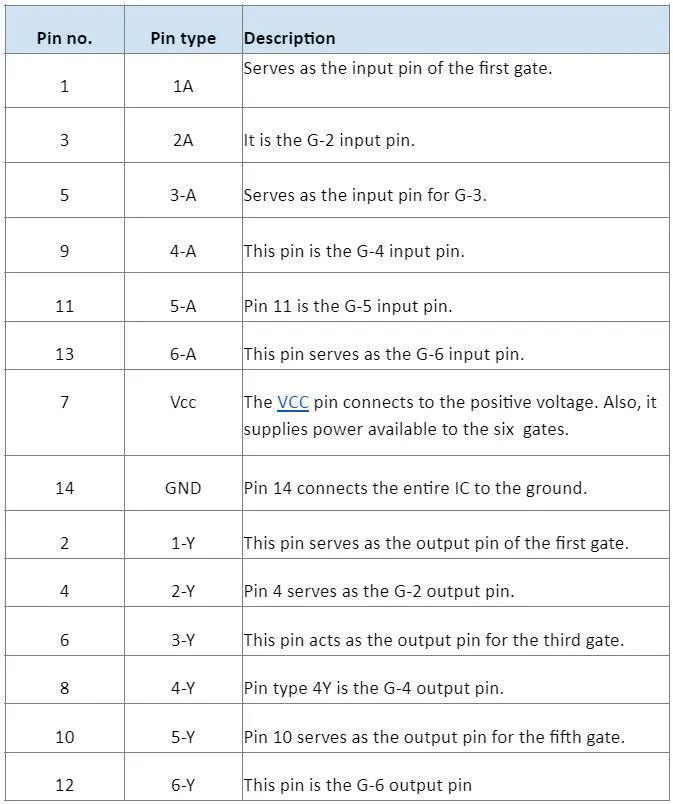

Układ scalony 74hc14 występuje w różnych opakowaniach. Co ważne, jest to urządzenie 14 pinowe. Poniższa tabela opisuje każdą konfigurację pinów. ( G= Gate.)

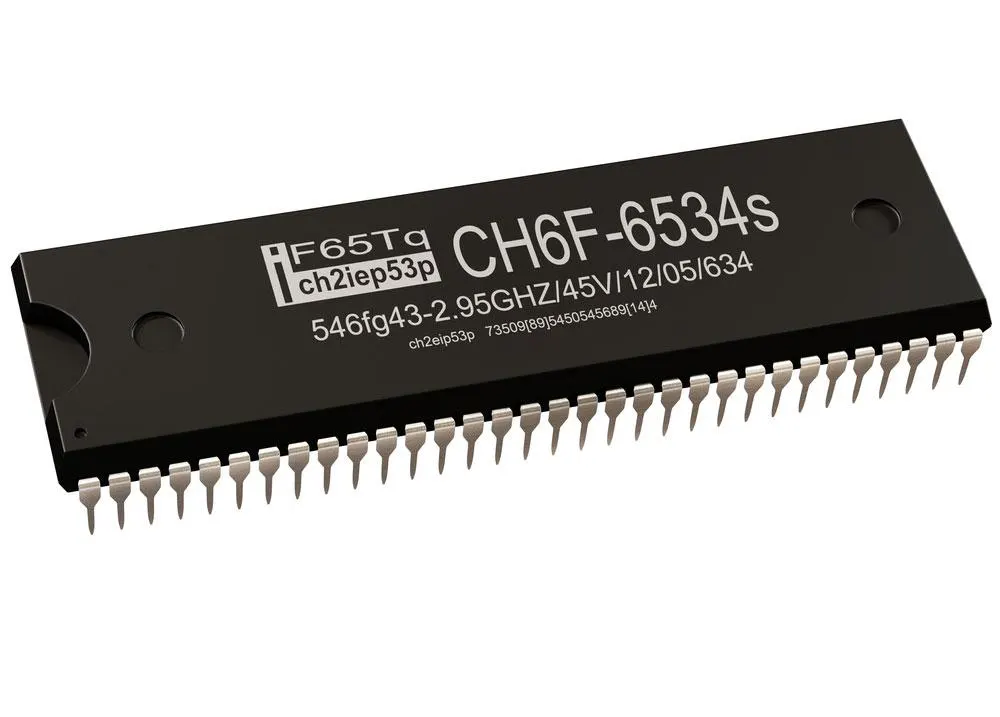

(układ scalony pokazujący swoje piny)
74HC14 Specyfikacja techniczna i atrybuty
Po pierwsze, urządzenie to posiada wyjścia typu TTL z możliwością wysterowania 10LSTTL obciążenia i maksymalnym ESD 2kV.
74hc14-Po drugie, w zależności od napięcia zasilania, układ scalony 74hc14 ma typowy czas narastania i typowy czas opadania 85-652ns.
Po trzecie, 74hc14 IC jest urządzeniem bezołowiowym z możliwością kojarzenia z CMOS, NMOS i TTL.
Również maksymalny przepływ prądu z każdej bramki wynosi 25mA. Natomiast VCC i GND pozwalają na przepływ przez nie całkowitego prądu do 50mA.
Ponadto, urządzenie 74hc14 posiada zakres napięć roboczych od 2.0v do 6.0v. Natomiast jego zakres napięć roboczych mieści się w przedziale od -o,5v do +7,0v.
Dodatkowo, te elementy elektroniczne posiadają średnią temperaturę pracy od -55⁰C do 125⁰C oraz odporność na zakłócenia.
Wreszcie, moduł 74hc14 jest zgodny ze standardowymi wymaganiami JEDEC i układami z bramkami 60FETS lub równoważnymi układami scalonymi.

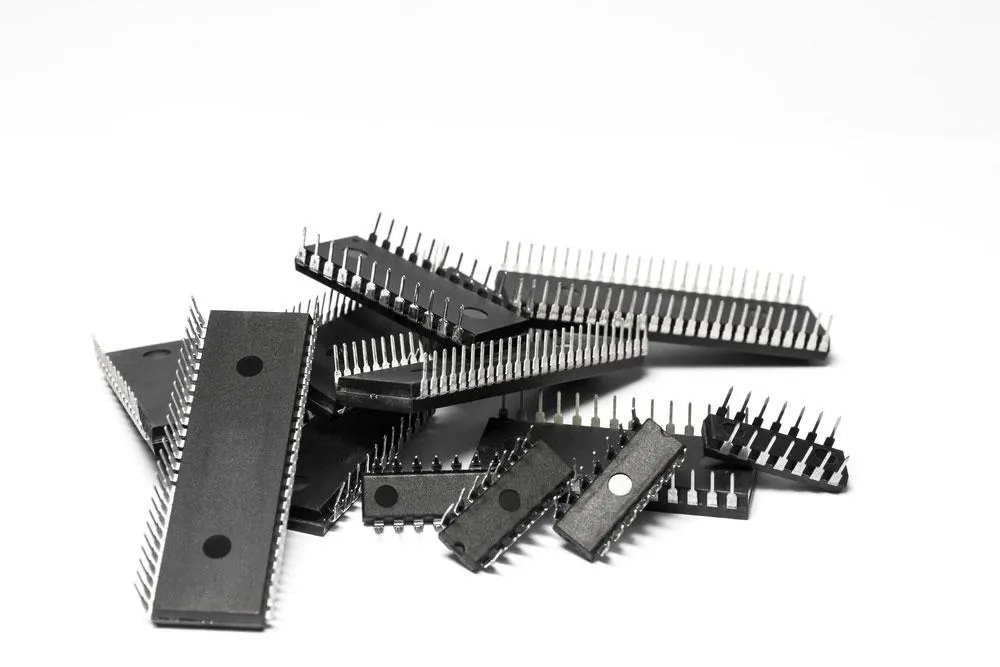

(układy scalone)
74hc14 odpowiednik IC
Są to między innymi; MC14584 i CD40106.
Projekty, w których można wykorzystać 74hc14
Istnieją trzy przypadki, w których można użyć układu scalonego 74hc14.
Przypadek 1.
Możesz użyć 74hc14 Ic w sytuacjach, w których musisz przekształcić sinusoidalne przebiegi sygnału na fale kwadratowe. Stosując bramki wyzwalające Schmitta, możesz zmienić falę sinusoidalną lub fale trójkątne na wyjście w postaci fali kwadratowej.
Przypadek 2.
Ten drugi przypadek występuje, gdy potrzebujesz w swoim projekcie inwertera logicznego. Układ 74hc14 zawiera inwerterowe bramki wyzwalające Schmitta, które wydają wyjście będące zanegowanym wejściem logicznym. Ta właściwość jest niezbędna przy uzyskiwaniu odwróconej logiki dla sterowników i elektroniki cyfrowej.
Przypadek 3.
Kiedy twój projekt generuje zbyt wiele szumu, musisz wprowadzić układ scalony 74hc14. Co warte podkreślenia, działanie tego urządzenia polega na eliminacji wszelkich szumów w układach elektronicznych. Dlatego jest ono niezbędne, ponieważ szumy powodują wiele błędów w elektronice cyfrowej.

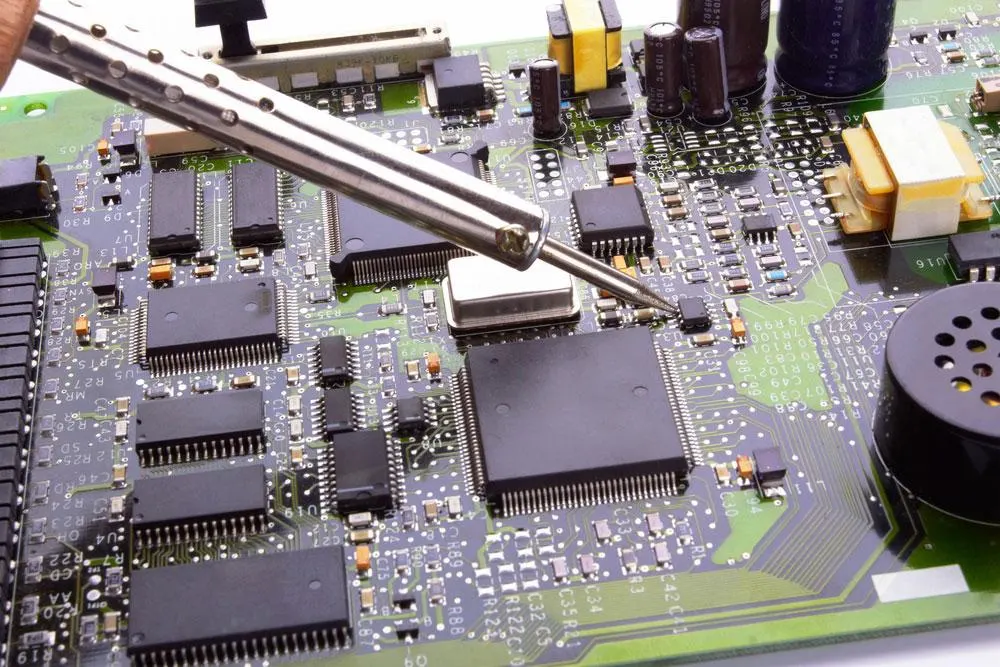

(układ elektroniczny z układami scalonymi).
Jak wykorzystać 74hc14?
Powinieneś wiedzieć, że każda bramka może funkcjonować niezależnie. Aby sprawdzić tę teorię, najpierw wybierz pojedynczą bramkę. Następnie podłącz zasilanie do układu scalonego. Wraz z energią podaj na wejście sygnał analogowy.
(Schemat ideowy układu 74hc14 w obwodzie.)
Gdy osiągniesz połączenie, zrozumiesz zasadę działania bramki wyzwalającej Schmitta. Regulacja ta mówi; wyjście odwróconego wyzwalacza Schmitta jest niskie tylko wtedy, gdy poziom napięcia sygnału wejściowego przejdzie przez napięcie progowe.
Aby wyjaśnić, do momentu, gdy napięcie wejściowe osiągnie napięcie progowe, napięcie wyjściowe będzie zawsze wysokie. Ale, napięcie to spada po osiągnięciu napięcia progowego. Dalej, wyjście(v) pozostaje NISKIE, dopóki wejście(v) nie spadnie do napięcia NISKIEGO. Gdy ta zmiana nastąpi, wynik (v) wzrasta. Co godne uwagi, jest to cykl ciągły i przerywany, pod warunkiem, że jest zasilanie układu.
(elektroniczny układ scalony)
74HC14 Czas przełączania
Czas przełączania to opóźnienie, jakie potrzebuje bramka, aby podać na wyjście dany sygnał wejściowy. Co ważne, poszczególne bramki potrzebują określonej ilości czasu na zmianę funkcji. Podczas tego przełączania można wykryć dwa rodzaje opóźnień czasowych. Te opóźnienia czasowe to czas opadania i czas narastania.
Pomiędzy tym, kiedy wejście urządzenia jest wysokie, a wyjście jest niskie, pojawia się różnica czasowa. Ten rodzaj reakcji to czas narastania. Trwa on około 95ns. Podobnie, różnica czasu pomiędzy wejściem logicznym w stanie niskim a wyjściem w stanie wysokim to czas opadania. To opóźnienie również zajmuje około 95ns.
Zatem w dostępnych cyklach, będziesz miał całkowite opóźnienie czasowe 190ns. Te opóźnienia pojawiają się, gdy układ pracuje przy wyższych częstotliwościach.
Układ doświadcza szumów, zakłóceń wyzwalania i rozległych błędów, gdy tylko przekroczysz optymalną częstotliwość pracy.
(układ scalony).
Zastosowania
Po pierwsze, zastosuj układ scalony 74hc14 w budowie komputerów.
74h c14-Po drugie, zastosuj układ scalony w logice ogólnego przeznaczenia.
Po trzecie, układ scalony jest przydatny w budowie telewizorów, Set-top boxów i DVD.
Wreszcie jest wymagany w sieciach i systemach cyfrowych.
(Układy scalone na białym tle).
Streszczenie.
Mamy nadzieję, że ten artykuł pomoże Ci odpowiedzieć na pytania związane z 74h c14. Nasz zespół jest gotowy do pomocy! Aby uzyskać więcej informacji na temat tego lub któregokolwiek z naszych artykułów, prosimy o kontakt.
