Otwory kasztelowe w PCB: projektowanie i montaż półotworów

Otwory kasztelowe to metalizowane półotwory na krawędzi płytki drukowanej. Umożliwiają przylutowanie modułu bezpośrednio do płyty głównej, podobnie jak elementu SMD, bez osobnego złącza. Powstają przez frezowanie obrysu przez środek wcześniej metalizowanych otworów. Poprawny projekt wymaga dopasowania półotworów do pól lutowniczych płyty głównej oraz uzgodnienia wymiarów i sposobu obróbki z producentem.

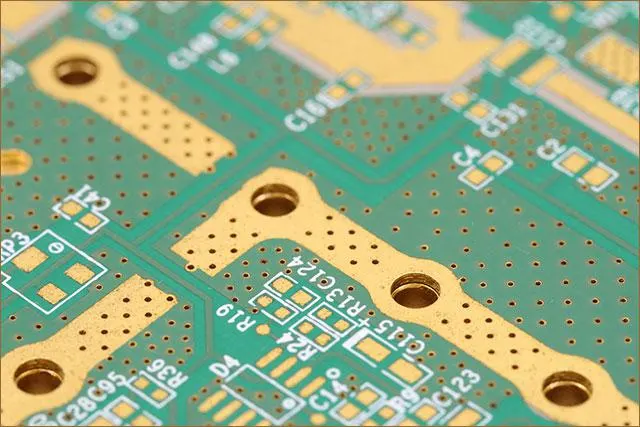

Czym są otwory kasztelowe i jak działają?

Przekrój otworu na krawędzi odsłania metalizowaną ściankę, połączoną z polami miedzi na obu powierzchniach płytki. Podczas lutowania spoiwo łączy tę powierzchnię z odpowiadającym jej polem na płycie głównej. Powstaje przewodzące połączenie, które jednocześnie mocuje moduł. Półotwór nie jest więc zwykłym wycięciem w laminacie: ciągłość metalizacji ma zasadnicze znaczenie dla jego działania.

Nazwa opisuje charakterystyczny, ząbkowany brzeg płytki. Dla klasycznego półotworu obrys przechodzi przez oś pełnego otworu. Jeśli przesuniesz linię cięcia, pozostanie inny fragment jego obwodu. Taką geometrię trzeba osobno uzgodnić, ponieważ nie należy automatycznie stosować do niej zaleceń dla przecięcia przez środek.

Dlaczego stosuje się półotwory w modułach?

Najważniejszą korzyścią jest możliwość połączenia dwóch płytek bez złącza, co pozwala ograniczyć wysokość zespołu. Moduł staje się podzespołem przeznaczonym do montażu powierzchniowego. Może zawierać układ scalony wraz z elementami pomocniczymi, a jego wyprowadzenia trafiają na łatwiej dostępne pola przy krawędzi.

Takie rozwiązanie nadaje się także do płytek pośredniczących, które zmieniają rozstaw lub kolejność wyprowadzeń układu. Tę zmianę realizują ścieżki na płytce, a nie same półotwory. Można ponownie wykorzystać projekt modułu w różnych urządzeniach, ale nie oznacza to, że gotowy moduł jest przeznaczony do wielokrotnego wylutowywania.

Takie mocowanie zwykle gorzej znosi obciążenia mechaniczne niż odpowiednio dobrane złącze z mocowaniem. Nie należy opierać odporności na szarpanie lub zginanie wyłącznie na spoinach. Wymagane podparcie modułu trzeba dobrać do konstrukcji urządzenia i przewidywanych obciążeń.

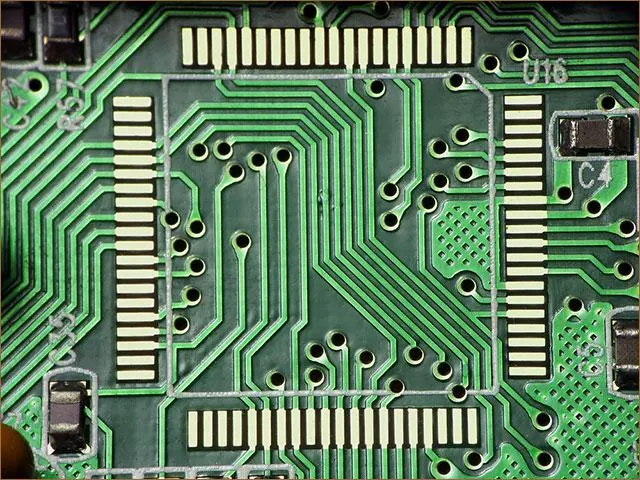

Jak zaprojektować otwory kasztelowe?

Zacznij od liczby sygnałów, zasilania i połączeń masy, a następnie dobierz raster i średnicę otworów. Orientacyjnie często zaleca się średnicę co najmniej 0,6 mm; spotykane rastry to 1,27 mm i 2,54 mm. Są to punkty wyjścia, nie uniwersalne minima. Wymiary muszą odpowiadać dokumentacji modułu i specyfikacji wykonawcy.

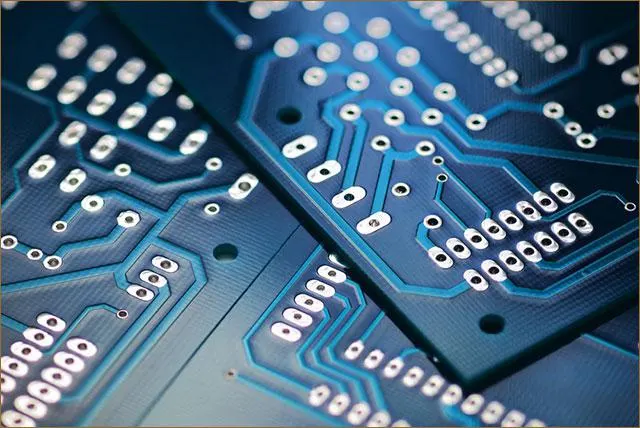

W projekcie umieść metalizowane otwory przelotowe tak, aby ich środki leżały na docelowym obrysie. Zdefiniuj pola lutownicze na górze i na dole płytki. Ich wielkość dobierz z uwzględnieniem metalizacji, frezowania i odstępów między sąsiednimi połączeniami. Największe możliwe pole nie zawsze jest najlepsze: może pozostawić zbyt mało miejsca między wyprowadzeniami.

• Miedź przy obrysie: poza zamierzonymi polami usuń ją z obszaru frezowania. Nie prowadź innych ścieżek blisko tej krawędzi.
• Maska lutownicza: zapewnij otwarcia nad polami po obu stronach i uzgodniony odstęp maski od miedzi. Sprawdź, czy między polami można zachować pasma maski.
• Warstwy wewnętrzne: odsuń niepowiązaną miedź od obszaru obróbki. Połączenia z półotworem wykonuj zgodnie ze schematem.
• Strony modułu: wybierz krawędzie z uwzględnieniem montażu i panelu. Nie ma ogólnej zasady dopuszczającej wyłącznie górną i dolną krawędź rysunku.

Mniejsze otwory lub nietypowe wcięcia wymagają potwierdzenia wykonalności. Nie zakładaj, że możliwość wywiercenia małego otworu oznacza także możliwość wykonania poprawnego półotworu. Liczą się również metalizacja, frezowanie i stan powstałej krawędzi. Wymagania warto omówić z producentem płytek drukowanych jeszcze przed zakończeniem projektu.

Przykład obliczeniowy: promień i rozpiętość wyprowadzeń

Założenia: rozpatrujemy nominalną geometrię bez tolerancji wykonania. Średnica gotowego metalizowanego otworu wynosi 0,6 mm, a obrys przecina jego środek. W pierwszym wariancie moduł ma jeden rząd 12 pól w rastrze 2,54 mm; w drugim — 8 pól w rastrze 1,27 mm. Raster oznacza odległość między środkami sąsiednich pól.

Promień półotworu wynosi R = d / 2 = 0,6 / 2 = 0,3 mm. Jest to promień otworu, a nie wymiar pola lutowniczego ani wymagana szerokość pierścienia miedzi.

Odległość między środkiem pierwszego i ostatniego pola obliczamy ze wzoru L = (n − 1) × p, gdzie n oznacza liczbę pól, a p — raster. Między 12 polami jest 11 odstępów, dlatego L = 11 × 2,54 = 27,94 mm. Dla drugiego wariantu L = 7 × 1,27 = 8,89 mm.

Wyniki nie określają całkowitej długości modułu. Trzeba jeszcze uwzględnić skrajne pola i marginesy przy narożnikach. Obliczenie nie uwzględnia tolerancji wiercenia ani frezowania; te wartości należy pobrać ze specyfikacji producenta. W dokumentacji trzeba również rozróżnić średnicę gotowego otworu od średnicy narzędzia wiertniczego.

Jak przebiega produkcja metalizowanych półotworów?

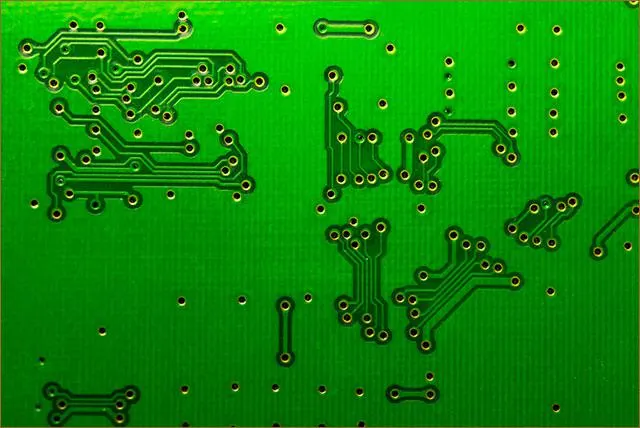

Uproszczona kolejność procesu to: wiercenie otworów → metalizacja otworów przelotowych (PTH) → trawienie obrazu miedzi → frezowanie obrysu przez środek otworów. Kluczowa jest kolejność metalizacji i frezowania: najpierw powstaje przewodząca ścianka pełnego otworu, a dopiero później usuwa się jego część wraz z materiałem poza obrysem.

W procesie wykonuje się również maskę lutowniczą i wykończenie powierzchni. Szczegółowy przebieg zależy od technologii producenta. Maska osłania wybrane obszary miedzi i ogranicza możliwość powstawania mostków, natomiast wykończenie odsłoniętych powierzchni chroni je i zapewnia lutowność. Żaden z tych etapów nie zastępuje poprawnej metalizacji ścianki.

Frezowanie może pozostawić zadziory miedzi. Producent powinien kontrolować ich obecność oraz stan metalizacji na krawędzi. Wystający fragment miedzi może utrudnić ułożenie modułu lub spowodować zwarcie między sąsiednimi wyprowadzeniami. Sama zgodność wymiarów z rysunkiem nie wystarcza do oceny jakości półotworu.

Montaż modułu na płycie głównej i podział panelu

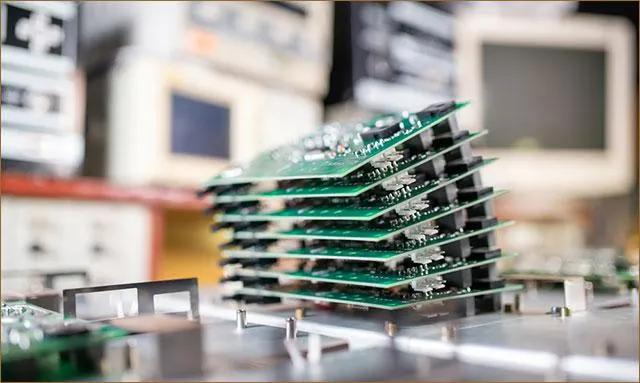

Montaż jednej płytki na drugiej trzeba odróżnić od układu warstw laminatu. Półotwory łączą oddzielne płytki, natomiast układ warstw opisuje miedź i materiały izolacyjne wewnątrz jednej PCB. Nie istnieje ogólna reguła, według której moduł musi zajmować jedną trzecią powierzchni płyty głównej.

Wzór pól na płycie głównej powinien odpowiadać dokumentacji modułu. Sprawdź numerację, orientację, raster oraz obrys. Uwzględnij elementy pod modułem i wymagane prześwity; nie zakładaj idealnego styku laminatów bez szczeliny. Ilość pasty lutowniczej i przebieg nagrzewania dobiera się do geometrii połączeń, materiałów oraz wymagań komponentów. Te ustalenia należą do przygotowania montażu elementów na PCB.

Moduły z półotworami zwykle dostarcza się w panelach przeznaczonych do rozdzielenia. Stosuje się między innymi nacinanie rowków w kształcie litery V lub frezowanie z pozostawieniem mostków technologicznych. Dobór metody i położenie mostków trzeba uzgodnić z wykonawcą. Linia rozdzielania panelu nie zastępuje automatycznie frezowania półotworów; nie powinna uszkadzać ich metalizacji.

Jak opisać półotwory w dokumentacji produkcyjnej?

Otwory leżące na obrysie mogą wyglądać jak błąd projektu. Dlatego do danych dodaj jednoznaczną uwagę, że chodzi o metalizowane półotwory. Wszystkie pliki powinny korzystać ze zgodnego układu współrzędnych i przedstawiać tę samą wersję płytki.

Nie polegaj wyłącznie na rozszerzeniach nazw plików. Otwórz wyeksportowane warstwy razem z wierceniem i obrysem w przeglądarce danych. Sprawdź, czy rzeczywisty wynik pokazuje przecięcie otworów w zamierzonym miejscu. W przypadku nietypowej geometrii dołącz zwymiarowany szczegół zamiast pozostawiać interpretację wykonawcy.

Specyfikacja: metalizacja, wykończenie i liczba otworów

Wymagania powinny obejmować gotowy wyrób, a nie tylko możliwość wykonania otworu. Dla grubości metalizacji ścianki punktem odniesienia jest IPC-6012: średnie minimum wynosi 20 µm dla klasy 2 i 25 µm dla klasy 3. Przed wpisaniem wartości do zamówienia potwierdź je w aktualnym wydaniu normy i sprawdź warunki ich stosowania. Średniej grubości nie należy utożsamiać z lokalnym minimum w każdym miejscu.

Wykończenie powierzchni dobiera się do wymagań lutowania i przechowywania. Nie można uznać jednego rozwiązania za najlepsze dla wszystkich modułów ani przyjąć, że większa średnica umożliwia dowolne wykończenie. Sprawdź dokumentację materiałów i uzgodnij wymagania z wykonawcą.

Liczba otworów wynika z potrzeb elektrycznych i konstrukcyjnych. Dodawanie wyprowadzeń bez uzasadnienia zwiększa liczbę połączeń do wykonania i sprawdzenia. Podobnie większe pola nie gwarantują łatwiejszego montażu. Weryfikując możliwości technologiczne produkcji PCB, ustal osobno średnice, odstępy, obróbkę krawędzi oraz kryteria odbioru. Ogólne deklaracje zgodności nie zastępują specyfikacji półotworów.

Typowe problemy i granice kontroli lutowania

Widoczna spoina na bocznej ściance ułatwia oględziny, ale nie pokazuje całego połączenia. Menisk od spodu jest zasłonięty przez moduł. Dlatego estetyczny wygląd krawędzi nie dowodzi pełnego zwilżenia wszystkich powierzchni ani odpowiedniej wytrzymałości mocowania.

• Mostki lutownicze: sprawdź zadziory, odstępy między polami i ilość pasty. Nie zakładaj jednej przyczyny każdego zwarcia.
• Niepełne zwilżenie: skontroluj stan powierzchni, warunki przechowywania i zgodność procesu lutowania z dokumentacją.
• Przesunięcie lub przechylenie modułu: porównaj pola obu płytek, ułożenie modułu i rozprowadzenie pasty.
• Uszkodzona krawędź: sprawdź metalizację po frezowaniu i rozdzieleniu panelu, zwłaszcza w pobliżu mostków technologicznych.

Badanie ciągłości elektrycznej pozwala wykryć część usterek, ale nie potwierdza samo w sobie trwałości mechanicznej. Zakres kontroli i kryteria akceptacji dobierz do wymagań urządzenia oraz uzgodnionych norm. Nie wyznaczaj obciążalności prądowej wyłącznie na podstawie średnicy półotworu.

Gdzie stosuje się otwory kasztelowe?

Typowym zastosowaniem są moduły Bluetooth i Wi-Fi, płytki z czujnikami oraz niewielkie podzespoły sterujące lub zasilające. Półotwory umożliwiają włączenie gotowego modułu do większego urządzenia. W modułach radiowych połączenie z płytą główną pozostaje połączeniem przewodzącym; funkcja radiowa nie zmienia sposobu działania spoin.

Przy wyborze modułu sprawdź kartę katalogową, zwłaszcza zalecane pola lutownicze, warunki montażu i ograniczenia rozmieszczenia elementów. Wersje o podobnym obrysie nie muszą mieć zgodnej numeracji wyprowadzeń. Jeśli konstrukcja wymaga częstego odłączania modułu, warto rozważyć złącze zamiast stałego połączenia lutowanego.

Lista kontrolna przed zamówieniem

• Czy obrys przecina środki metalizowanych otworów, a ich średnice są opisane jednoznacznie?
• Czy pola na obu powierzchniach, otwarcia maski i odsunięcie pozostałej miedzi odpowiadają uzgodnionym regułom?
• Czy numeracja i układ pól płyty głównej zgadzają się z kartą katalogową modułu?
• Czy wykonawca potwierdził geometrię półotworów, panel oraz sposób jego rozdzielania?
• Czy dokumentacja określa metalizację, wykończenie i kryteria kontroli zadziorów?
• Czy sprawdzono wyeksportowane pliki oraz ustalono kontrolę po montażu?

Podsumowanie

Otwory kasztelowe pozwalają lutować moduły bezpośrednio do płyty głównej. O jakości rozwiązania decydują geometria pól, metalizacja, obróbka krawędzi i dopasowany proces montażu. Wartości orientacyjne służą do wstępnego projektu; wymagania końcowe trzeba oprzeć na dokumentacji modułu, specyfikacji producenta i właściwej normie.
