Producenci wytwarzają CD4511BE z dwubiegunowych urządzeń wyjściowych tranzystora NPN i logiki CMOS. Ponadto mają funkcje takie jak odporność o wysokiej zawartości hałasu i odporność na niskie ustalenie mocy, tranzystory w połączeniu z CMO RCA.
Konfiguracja PIN CD4511

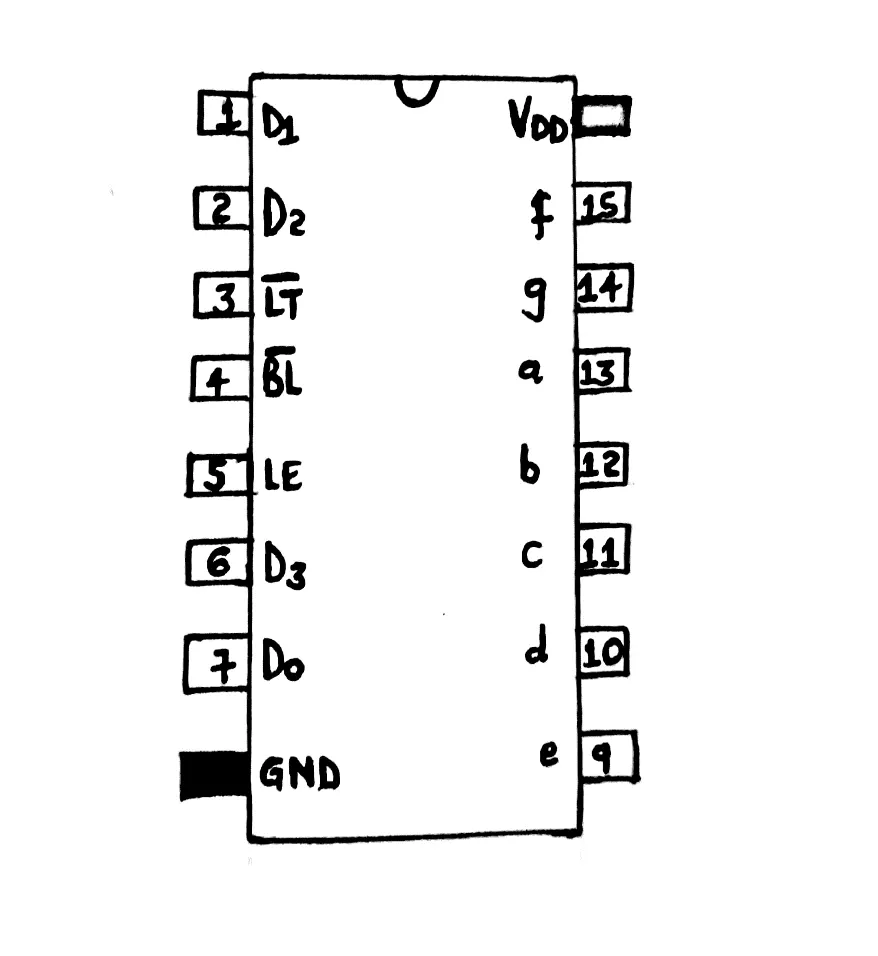

Schemat pinout CD4511be
Funkcje/specyfikacja techniczna
Specyfikacje techniczne i cechy CD4511 BCD są następujące;
Po pierwsze, ma zakres temperatur roboczy -40 ° C do 85 ° C, podczas gdy temperatura przechowywania waha się od -65 ° C do 150 ° C.
Następnie zarówno czas przejścia, jak i opóźnienia propagacji są na równowadze.
Ma niskie rozpraszanie mocy i zerowe czas trzymania.
Po czwarte, ma sztywną strukturę i ma możliwość modulacji intensywności lampy.
Ponadto ma wejście i test lampowania. Istnieje również wejście zatrzasne, które może przechowywać kod BCD.
Ponadto ma maksymalne napięcie zasilania roboczego 18 V i minimum 3 V.
Producenci również w 100% przetestowali swój prąd spoczynkowy 20 V.
Jego czas konfiguracji wynosi odpowiednio 150, 70 i 40 do napięć 5 V, 10 V i 15 V. Przeciwnie, ma szerokość impulsu stroboskopowego z 400, 160 i 100ns przy odpowiednich 5 V, 10 V i 15 V.
Wreszcie, jego maksymalny pozyskiwanie prądu wyjściowego jest około 25 mA. Dodatkowo wysoki prąd wejściowy 1UA (maksimum) wynosi 18 woltów.
CD4511be-Równowartość
7-segmentowy komponent wyświetlania LED
Źródło; Wikipedia
Niektóre odpowiedniki CD5411 obejmują 74LS145, 74LS48, CD4513 i CD4543. Alternatywnie możesz również użyć opcji tutaj; SN7448, SN54LS49, SN7LS48, SN54LS47, SN54LS48, SN5448, SN5556A, 7447 i 74LS477446.
Możemy też mieć;
BCD do 7-segmentowego dekodera-74HC46,47/48/49
BCD do 7-segmentowego dekodera (dla LCD)-4054/4055/4056
Dekada licznika z 7-segmentowym dekoderem wyświetlacza-4026
CD4511be-Jak używać dekodera CD4511 BCD?
Korzystanie z BCD do 7-segmentowego dekodera układu wymaga wykonania tutaj kroków/wyjaśnienia.
Zacznij od podłączenia PIN GND z ujemnym zaciskiem zasilania. Dodatkowo przymocuj pin VDD do dodatniego terminalu zasilania. Napięcie zasilania może wynosić od 3 V do 15 V, mimo że inne układy mogą wytrzymać 20 V. Sprawdź jednak arkusz danych, aby ustalić dokładne wartości wymogu napięcia.
Następnie podajasz numer, który chcesz wyświetlić w formacie binarnym w pinach D0-D3.
Następnie podłącz siedmiosegmentowe wyświetlacz LED do pinów wyjściowych (PINS A do G).
Pin testowy lampy przetestuje pracę wszystkich segmentów wyświetlania. Dlatego ustaw go na wysokim poziomie do regularnego działania i niski podczas wypróbowywania wyświetlaczy siedmiosegmentowych.
Gdy jest niski, pusty pin testowy wyłącza wszystkie segmenty wyświetlania. Utrzymuj wysoko podczas normalnych operacji. Może również użyć PMW (modulacja szerokości impulsowej) do kontrolowania jasności wyświetlacza.
Na koniec sklep/ zatrzask włączający lub LE PIN przechowuje bieżącą wartość. Ustaw pin do nisko, aby działać normalnie. Po ustawieniu wysokiego pinu stale wyświetlasz ostatnie dane pomimo zmian w wejściach BCD.
Jak zbudować obwód dekodera od 4511 do 7 segmentów
W sekcji omówimy obwód aplikacji, który korzysta z CD4511.

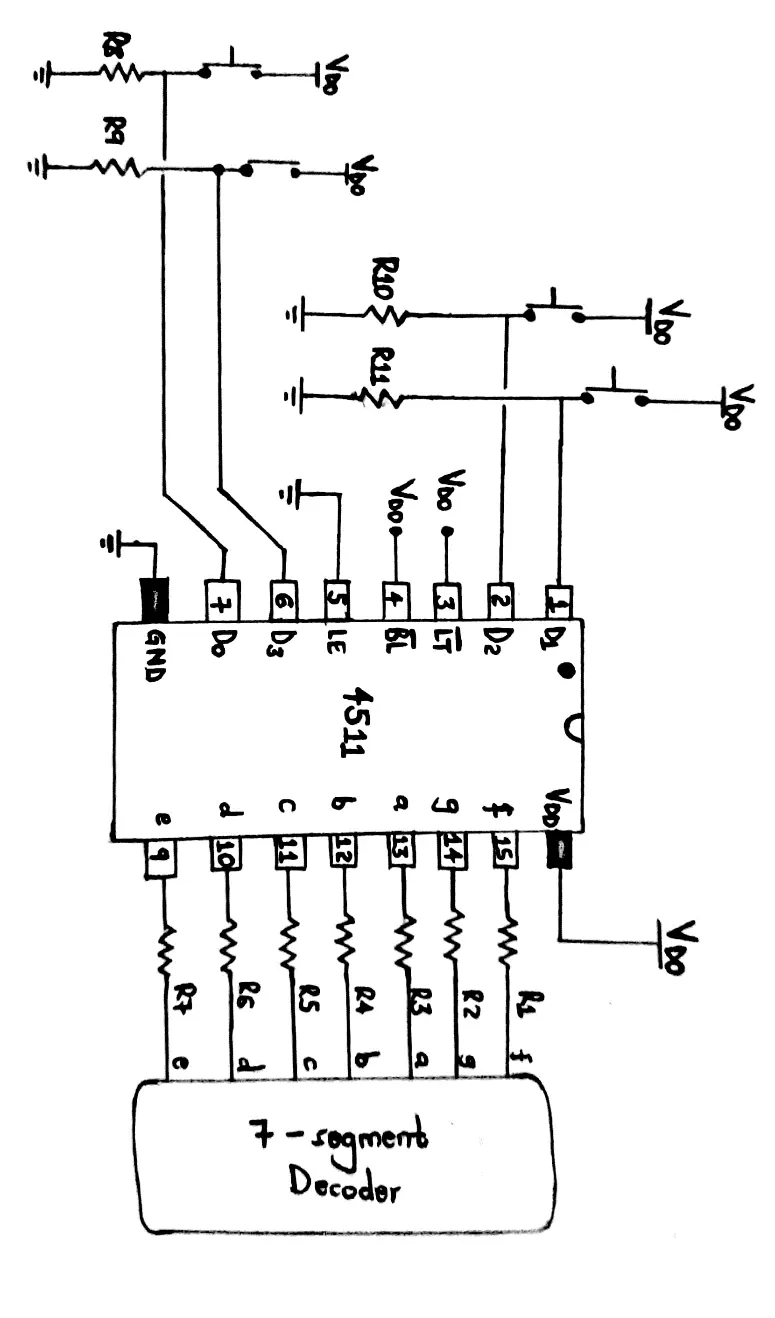

CD4511be-Przykładowy obwód
Potrzebne komponenty
Cztery przyciski,
Siedem rezystorów (R1 do R7) każdy 1kΩ,
Chip 4511, na przykład CD4511be,
Cztery rezystory (R8 do R11), każdy ma 10 kΩ i
7-segmentowy wyświetlacz ze wspólną katodą, taką jak LSHD-5503.
W skrócie, układ CD5411 kontroluje produkcję 7-segmentową, tak że włącza każdy segment, wyświetlając w ten sposób poprawne liczby.
Nieliczne rezystory lub pakiet rezystora pomaga również podłączyć 7-segmentowy wyświetlacz.
Aplikacja CD4511
CD4511 można znaleźć w aplikacjach wymienionych poniżej.
W napędzaniu wyświetlaczy żarowych / oświetlenia LED,
Niskonapięciowy wyświetlacz fluorescencyjny,
(lampy fluorescencyjne)
W multipleksowaniu i wyświetlaniu wielu sygnałów,
W napędach wyświetlaczy kokpitów, kalkulatorów, komputerów, liczników itp.
CD4511BE jest 7-segmentowy sterownik dekodera LED latch do CMOS BCD znaleźć w większości firm półprzewodnikowych. Ponadto, ma pojedynczą strukturę monolityczną i jest w 16 pin DIP w oryginalnym opakowaniu. Większość jego zastosowań dotyczy driverów LED i kilku innych wyświetlaczy.
