Drukarka PCB-Wiemy, że dla projektantów elektronicznych termin końcowy jest dość nieprzyjemną stroną życia Chociaż można projektować wewnętrznie płytki drukowane (PCB), w większości przypadków większość firm outsourcuje procesy produkcyjne Wiesz, że ta nadmierna zależność może prowadzić do nieoczekiwanych i niekontrolowanych opóźnień Czy możesz sobie wyobrazić, że musiałeś czekać kilka dni, nawet tygodni, aby uzyskać złożoną płytę drukowaną, zanim zdałeś sobie sprawę z małego błędu Możecie sobie wyobrazić, jakie to frustrujące Aby się tego dowiedzieć, będziesz musiał poczekać kilka dni lub tygodni, aby naprawić błędy Ale nie musicie się martwić, ponieważ nowoczesne drukarki drukowane ocaliły was
1, Drukarka PCB
Współczesna elektronika rozwinęła się, technologia, która została stworzona około pół miliona lat temu Nie mówimy o wcześniejszych wynalazkach krzemowych Mówimy o tworzeniu rzeźby," praktyka rzeźbienia wzorów poprzez dokładne wycięcie rowków na twardych, płaskich powierzchniach."
Dzięki różnym technikom rzeźbienia można tworzyć płytki drukowane Te technologie obejmują technologię mechaniczną, chemiczną lub optyczną Można również użyć układów scalonych, aby dokładnie wyryte w poszczególnych płytkach krzemowych
Drukowanie to starożytny wynalazek Ta strona okazała się niesamowitą wartością w przemyśle elektronicznym Dzieje się tak dlatego, że produkcja PCB jest teraz bardzo zależna od tego
Potrzeba prototypów elektronicznych rośnie Dzieje się tak dlatego, że start-up i dojrzałe organizacje chcą spełnić wymagania innowacyjne
Tworzenie oryginalności
Możecie wiedzieć, że tradycyjne procesy wymagają outsourcingu prototypów PCB dla dostawców Innymi słowy, dzięki wynalezieniu drukarek PCB większość firm ma teraz możliwość opracowania własnych prototypów Drukarki drukowane mogą tworzyć płytki drukowane bez konieczności rzeźbienia Robią to wtryskiwając specjalny atrament zwany atramentem przewodzącym na płaskich, twardych powierzchniach
Będziesz szczęśliwy wiedząc, że praca jest w toku Drukarki, które mogą łatwo drukować obwody elektryczne zamiast płyt drukowanych, również rozwijają się Dzięki temu będziemy mogli wydrukować proste czterocyfrowe mikrokontrolery bezpośrednio na tekturze Tworzenie inteligentnych ubrań i opakowań jest naszym celem
Możecie się zastanawiać dlaczego potrzebujecie czterech procesorów, ale pamiętajcie, że w 1971 roku to była wielka innowacja, która pozwoliła myśliwcom bezpiecznie latać w powietrzu Kiedy firma Intel wprowadziła swój sławny czteroprocesorowy procesor
PCB — kolor
2, Drukarka PCB — drukarka ——PCB 3D
Drukarki PCB wykorzystują nośniki elektryczne i przewodzący atrament do generowania płytek drukowanych od zera, z których niewiele może korzystać z pasty spawanej i składników aplikacji Dzięki temu są to idealne rozwiązania do twojej fabryki, które zapewniają dostępność i dostępność prototypów
Wraz z rozwojem drukarek 3D możliwości szybkiego tworzenia prototypów i produkcji domowej są nieograniczone Dzieje się tak dlatego, że można szybko stworzyć dowolny model Następnie można z łatwością wydrukować wzory 3D
Innymi słowy, jak dotąd niewiele osób myślało o możliwości uzyskania konkretnych rozwiązań Jeszcze niedawno, aby zaprojektować i opracować płytkę drukowaną dla swojego prototypu, musiałeś wykonać ją za pomocą lutownicy. Innym wyborem, jaki miałeś, było zamówienie swojej krótkiej serii produkcyjnej. To powiedziawszy, wielu z nas mogło zrobić to za pomocą konwencjonalnego żelazka, jak również drukarki laserowej.
Drukarka PCB - Twórz modele w domu
Nawet przy użyciu konwencjonalnej drukarki 3D, możesz praktycznie stworzyć dowolny model w prostym programie do modelowania 3D, a następnie wydrukować model w obrębie komfortu i wygody swojego domu.
Niemniej jednak, druk 3D elektroniki pozostaje poza zasięgiem. Dlatego też produkuje je tylko garstka osób i firm.
Jeśli jeszcze tego nie wiesz, możesz zainstalować wysokiej jakości laser diodowy na niemal każdej drukarce 3D. Możesz go zamocować w miejsce ekstrudera Twojej drukarki lub jako dodatek.
Drukarka PCB - Lasery diodowe
Należy wiedzieć, że lasery diodowe, które są kompaktowe i małe, mają stosunkowo niską moc wyjściową niż większość laserów CO2 na rynku. To powiedziawszy, jest to w porządku dla naszych celów.
Podczas gdy druk 3D był używany do różnych zastosowań profesjonalnych i hobbystycznych, dopiero stosunkowo niedawno byliśmy świadkami znaczącego rozwoju tej technologii w elektronice, takiej jak PCB.
Na każdym etapie rozwoju nowego produktu, inżynierowie i projektanci elektroniki muszą uzyskać gotowe płytki prototypowe do celów testowych.
Należy pamiętać, że obecny standard, który obejmuje produkcję subtrakcyjną, jeśli chodzi o PCB, jest często wieloetapowym procesem, który jest zarówno materiało-, jak i pracochłonny, a w rezultacie często zlecany na zewnątrz.
Podczas projektowania, opracowywania i testowania, czas oczekiwania na skomplikowane prototypy może wydłużyć się do kilku tygodni. Także, jak można sobie wyobrazić, trudno to nazwać szybkim prototypowaniem.
A to nie wszystko, bo w przypadku, gdy prototyp ma jakieś wady lub problemy, przeprojektowanie może zająć dodatkowe dni lub nawet tygodnie. Pomogłoby, gdybyś miał wszystkie poprawki przetestowane, zanim twój projekt przejdzie do produkcji, co stanowi ryzyko biznesowe dla terminowego rozwoju produktu.
Drukarki PCB--Jak drukarki PCB 3D mogą pomóc
Jednak drukarki PCB 3D łączą precyzyjne drukarki atramentowe, zaawansowane oprogramowanie i zaawansowaną nanochemię, zdolne do zaspokojenia potrzeb i wymagań szybkiego prototypowania. Ponadto, może znacznie skrócić czas poświęcony na prototypowanie z kilku tygodni do godzin. A dobra wiadomość jest taka, że dotyczy to nawet najbardziej zawiłych i złożonych płytek PCB.
W rezultacie technologia ta pozwala projektantom i inżynierom opracowywać i testować swoje częściowe płytki, a nawet zmieniać swoje projekty w locie. Teraz to jest niesamowite! W rezultacie można budować i testować nowe prototypy tego samego dnia.
Drukarki te mogą również pomóc w zaoszczędzeniu znacznych pieniędzy, a czasami nawet pozwalają na projektowanie i tworzenie modeli, które zwykle byłyby dość trudne, czasochłonne lub nawet niemożliwe do zaprojektowania i wyprodukowania. Alternatywnie, w niektórych przypadkach, byłoby to opłacalne z obecnych procesów produkcyjnych.
W końcu może to pomóc w zwiększeniu ogólnej jakości produktu końcowego, a nawet doprowadzić do produkcji zupełnie nowego i ekscytującego świata elektroniki. Możliwości jest wiele.
Drukarki 3D PCB mogą zapewnić wysoką rozdzielczość, szybkość, a także przewodność. Poza tym, możesz mieć więcej wolności i kreatywności, aby wyrazić to, co sobie wyobrażasz, ze względu na szybszy czas realizacji prototypu i bardziej regularne iteracje. Można również eksperymentować z różnymi projektami i geometrią, co może prowadzić do lepszych produktów i mniejszej liczby błędów.
Kolor PCB
3、PCB Laser Printer

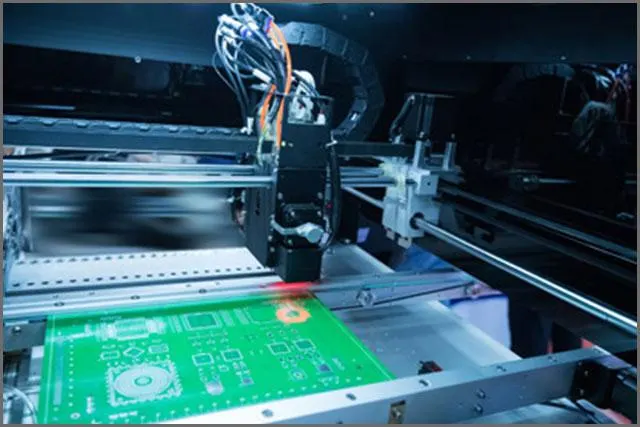

Istnieje wiele sposobów na stworzenie własnej płytki PCB w domu. W większości przypadków najlepsze i trwałe rezultaty generowane są poprzez zastosowanie procesu zwanego fotorezystywem. Odpowiednia płytka PCB pokryta farbą światłoczułą jest w tym procesie skrupulatnie naświetlana przez maskę na światło UV.
Następnie odsłonięta farba jest powoli zmywana, a odsłonięta miedź jest wytrawiana. Drukarka laserowa PCB służy do importu układu PCB. Jest on wprowadzany w postaci obrazu bit-mapy i jest drukowany w sposób, który przypomina drukarkę laserową na papierze.
Może on pokryć całą powierzchnię tej płytki. Proces przebiega linia po linii. Laser wyłącza się i włącza, aby odtworzyć precyzyjny wzór obrazu. Musisz zapewnić, że proces, w którym laser przechodzi nad PCB jest szybki. To pomoże Ci uzyskać przyzwoitą rozdzielczość, jak również krótki czas drukowania. Należy pamiętać, że będzie to wymagało krótkiego czasu przełączania i dużej szybkości bitowej informacji laserowej.
Drukarka PCB - Prosty sprzęt
Będziesz zadowolony, aby wiedzieć, że projekt sprzętowy drukarek laserowych PCB jest dość prosty. Jest jedna krótka oś obrotowa z laserem w pobliżu końca ramienia i druga precyzyjna oś liniowa, która jest wolna. Postępuje ona nad płytką drukowaną, zwykle linia po linii. Należy pamiętać, że obie osie są często zasilane przez wysokiej jakości silniki krokowe.
Z drugiej strony, elektroniczna strona tego projektu jest zwykle zaprojektowana wokół słynnego Raspberry Pi, który służy jako główna jednostka przetwarzania i kilka obwodów pomocniczych. Pi może odczytać Twój układ PCB w postaci obrazu mapy bitowej (możesz go łatwo wyeksportować z większości programów do projektowania PCB dostępnych na rynku).
Zauważ, że po kilku obliczeniach kinematycznych Pi będzie w stanie opracować dokładny wzór sygnału dla Twojego lasera. Pamiętaj, że możesz przesłać ten wzorzec przez SPI swojego RPi. Pojedynczy pakiet danych SPI może sterować pojedynczym przejściem lasera nad Twoją płytką. Następnie dane wyjściowe są przesyłane bezpośrednio do sterownika lasera. Pakiet SPI w sterowniku jest dekodowany na strumień bitów za pomocą pojedynczej standardowej klapki typu D. Ten sygnał z flip-flopu jest następnie stale podawany na napięcie, co pomaga w napędzaniu lasera.

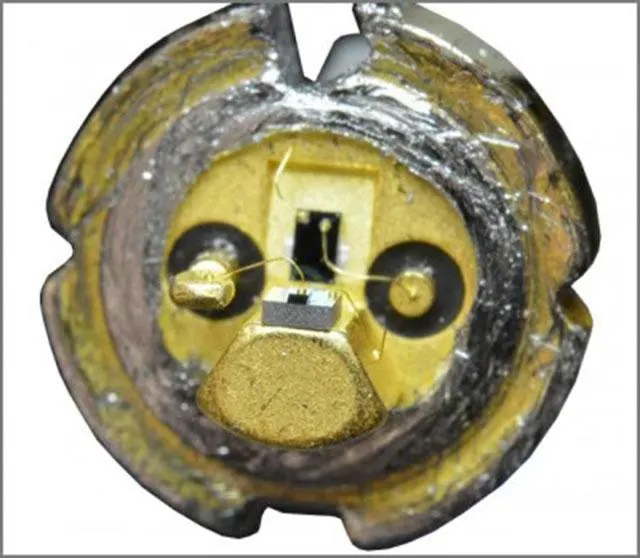

W wielu przypadkach w drukarkach tych stosowane są diody laserowe; na przykład standardowa dioda do nagrywania (Blu-Ray) ma moc Sony SLD3234 125mW. Należy pamiętać, że na obecnym etapie rozwoju, drukarki te zazwyczaj osiągają pożądaną rozdzielczość, której większość ludzi szuka, ale wydruki mają w sobie niewielką falę. Nie należy się jednak martwić, gdyż jest to nieznaczne.
♦PCB Printer-- Downside
Jednym z głównych minusów tych drukarek jest brak szybkości. To zwykle trwa około dziesięciu minut dla drukarki do przetwarzania 1cm nad PCB, co często powoduje trzydzieści minut czasu drukowania, nawet w małym obwodzie. Należy pamiętać, że głównym czynnikiem, który powstrzymuje te drukarki od osiągania większych prędkości jest często bezwładność ramienia.
Kolor PCB
4、PCB Printer--PCB Stencil Printer

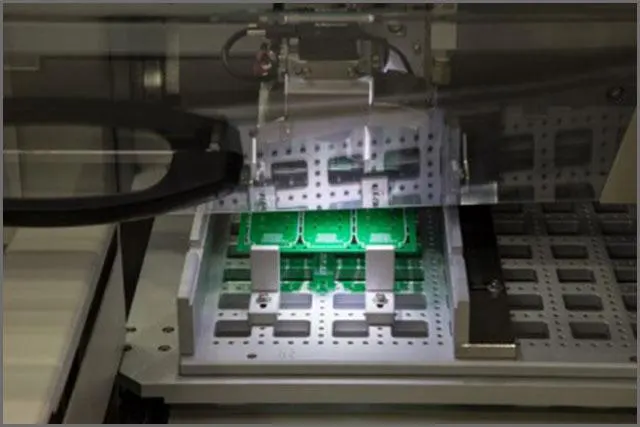

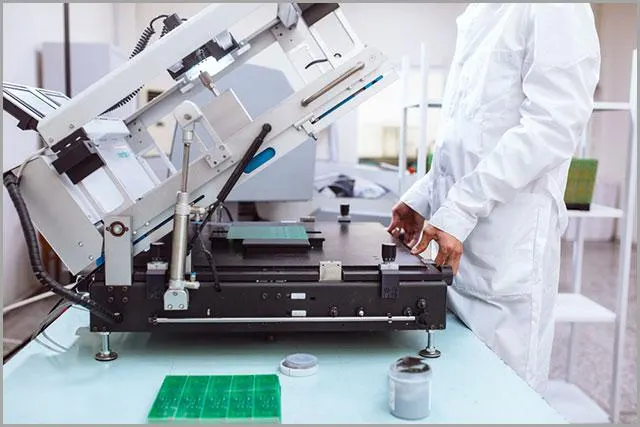

Stencil drukowanie jest coraz bardziej popularne te dni. Jest to proces, w którym pasta lutownicza jest osadzona na płytkach drukowanych (znanych również jako PWB) w celu ustanowienia połączeń elektrycznych. Kolejny etap, po drukowaniu, obejmuje umieszczenie komponentów. Należy pamiętać, że materiały i sprzęt używany na tym etapie to zazwyczaj pasta lutownicza, szablon i drukarka.
Drukarka PCB - na czym polega ten proces?
Warto zauważyć, że proces drukowania szablonu obejmuje jeden materiał, tj. pastę lutowniczą. Składa się ona z topnika lutowniczego i metalu. Pasta ta jest niezbędna, ponieważ działa jako klej zarówno podczas rozpływu lutu, jak i umieszczania komponentów. Zauważ, że lepkość tej pasty pozwala różnym komponentom pozostać mocno na miejscu.
Należy również zauważyć, że aktywne połączenia lutowane są zazwyczaj w pełni stopione i przepływane i dobrze zwilżają końce lub linie odniesienia na płycie lutowanej, jak również w przypadku komponentów na płycie drukowanej
Krótko mówiąc, szybkie drukarki wizualnie oznaczają większą przepustowość Jednak ogólna szybkość zależy od wielu czynników Wśród tych czynników należą odrębne i określone czasy cyklu (np. rozdzielanie tektury, częstotliwość wycierania szablonu i szybkość drukowania)
Należy pamiętać, że ogólna szybkość drukowania każdego kartonu powinna być ściśle związana z konkretnymi możliwościami linii produkcyjnej Więc jeśli masz szybszą drukarkę lub/ lub maszynę do umieszczania dysków o dużej prędkości, korzyści nie są zbyt korzystne Jeśli piec spoiny zwrotnej reguluje prędkość linii produkcyjnej (zazwyczaj w pobliżu końca linii produkcyjnej), to taka maszyna nie pomoże Ogólnie rzecz biorąc, przepływ powrotny ma stałą krzywą temperatury i czasu, co jest dość wolne
Dlatego ważne jest, aby pamiętać o równowadze i konfiguracji linii produkcyjnej, dlatego optymalizacja linii produkcyjnej jako całości jest kluczowa Dzięki temu można uzyskać maksymalne korzyści z drukarek PCB o dużej prędkości Ta drukarka potrafi obsługiwać produkcję masową
PCB — kolor
5, Drukarka PCB

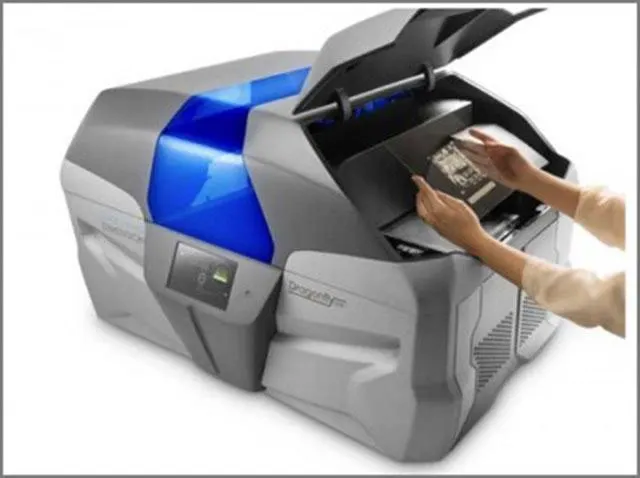

Wiesz, że budowanie sprzętu jest trudne Za każdym razem, gdy musisz stworzyć aktywną płytę drukowaną dla swojego projektu elektronicznego, zwykle nie masz innego wyjścia niż praca z niebezpiecznymi substancjami chemicznymi Z drugiej strony, można je wysłać do luksusowych domów W takich okolicznościach będziesz musiał poczekać kilka tygodni
Drukarka drukarska PCB — zalety drukarki drukarskiej PCB
To jest miejsce, w którym maszyny drukarskie są używane Te maszyny mogą łatwo projektować i opracowywać prototypowe płytki drukowane Pliki w formacie Gerber, płyta FR4 wychodząca
Jeśli chcecie wiedzieć, magia dzieje się w środku Te maszyny drukarskie używają specjalnego atramentu przewodzącego Proces wyświetla linie ścieżek i farbę izolacyjną w postaci maski między różnymi warstwami
Należy pamiętać, że płytki drukowane nie zastępują masywnej produkcji PCB Są to narzędzia prototypowe, które pomagają szybciej osiągnąć wyniki
Dzięki drukarce PCB możesz teraz szybko i skutecznie przetestować swoje pomysły Nie trzeba marnować pieniędzy, zasobów ani dwóch lub trzech tygodni
PCB — kolor
6, Dyskusja
Drukarki i maszyny drukowane mają różne rozmiary i ceny Należy pamiętać, że funkcjonalność i funkcjonalność różnych drukarek są często różne Zwróć uwagę, że drukarki o wysokiej dokładności o rozmiarze około 25 mikronów (minimalnym) mogą wynosić nawet 100 000 dolarów Z drugiej strony, niższe modele kosztują mniej niż 5 tys. dolarów
Pamiętaj, że powód inwestowania w produkt zależy w dużej mierze od twojej działalności Należy również pamiętać, że drukarki płytek drukowanych nie są zastępczymi urządzeniami do produkcji lub montażu standardowych płytek drukowanych Dzieje się tak dlatego, że te urządzenia są szybsze i bardziej zaawansowane pod względem kosztów W związku z tym, jeśli chodzi o produkcję masową, można osiągnąć znaczne korzyści
co oznacza, że jeśli twoja firma zainwestuje dużo w tworzenie nowych produktów Więc, jeśli masz krótki przepływ prototypów, drukarka drukowana będzie najlepszym wyborem Jeśli szukasz rozwiązania spełniającego Twoje potrzeby, możesz skontaktować się z nami
