Mikrosekcja PCB: jak przygotować przekrój i ocenić miedź w otworach?

Mikrosekcja PCB to niszczące badanie przekroju płytki, które pozwala ocenić grubość miedzi w otworach, połączenia z warstwami wewnętrznymi oraz pęknięcia i rozwarstwienia. Wybrany fragment zatapia się w żywicy, szlifuje do zaplanowanej płaszczyzny, poleruje i ogląda pod mikroskopem. Wiarygodny wynik wymaga właściwego miejsca pobrania próbki, skalibrowanego pomiaru i porównania z ustalonym kryterium odbioru.

Badanie odpowiada na konkretne pytanie: co widać w danym przekroju i czy spełnia to wymagania dokumentacji? Nie potwierdza automatycznie jakości całej partii. Poniżej opisano sposób planowania i dokumentowania analizy. Zachowane ilustracje mają charakter poglądowy; nie są zdjęciami zgładów z udokumentowanymi pomiarami ani dowodem występowania wskazanych wad.

Co pokazuje mikrosekcja, a kiedy potrzebne jest inne badanie?

Przygotowana do obserwacji powierzchnia przekroju to zgład metalograficzny. Pokazuje geometrię i ciągłość materiałów w wybranej płaszczyźnie. Pozwala szukać przewężeń metalizacji, przerw na styku miedzi otworu z warstwą wewnętrzną oraz rozdzielenia warstw laminatu. Sam obraz optyczny nie określa składu chemicznego materiału ani przyczyny uszkodzenia.

Przed zniszczeniem próbki warto wykorzystać dostępne metody lokalizacji usterki. Badanie ciągłości obwodu pomaga wskazać podejrzane połączenie, a kontrola rentgenowska PCB może ułatwić wybór obszaru cięcia. Skuteczność obrazowania rentgenowskiego zależy od geometrii, kontrastu i rozdzielczości; nie każda szczelina będzie widoczna.

Gdzie pobrać próbkę i jak wyznaczyć płaszczyznę przekroju?

Najpierw zapisz cel badania. Kontrola grubości metalizacji wymaga innego doboru miejsc niż analiza sporadycznej przerwy elektrycznej. W pierwszym przypadku potrzebny jest plan reprezentowania procesu i konstrukcji płytki. W drugim punktem wyjścia powinno być zlokalizowane podejrzane połączenie, wraz z opisem warunków, w których ujawnia się usterka.

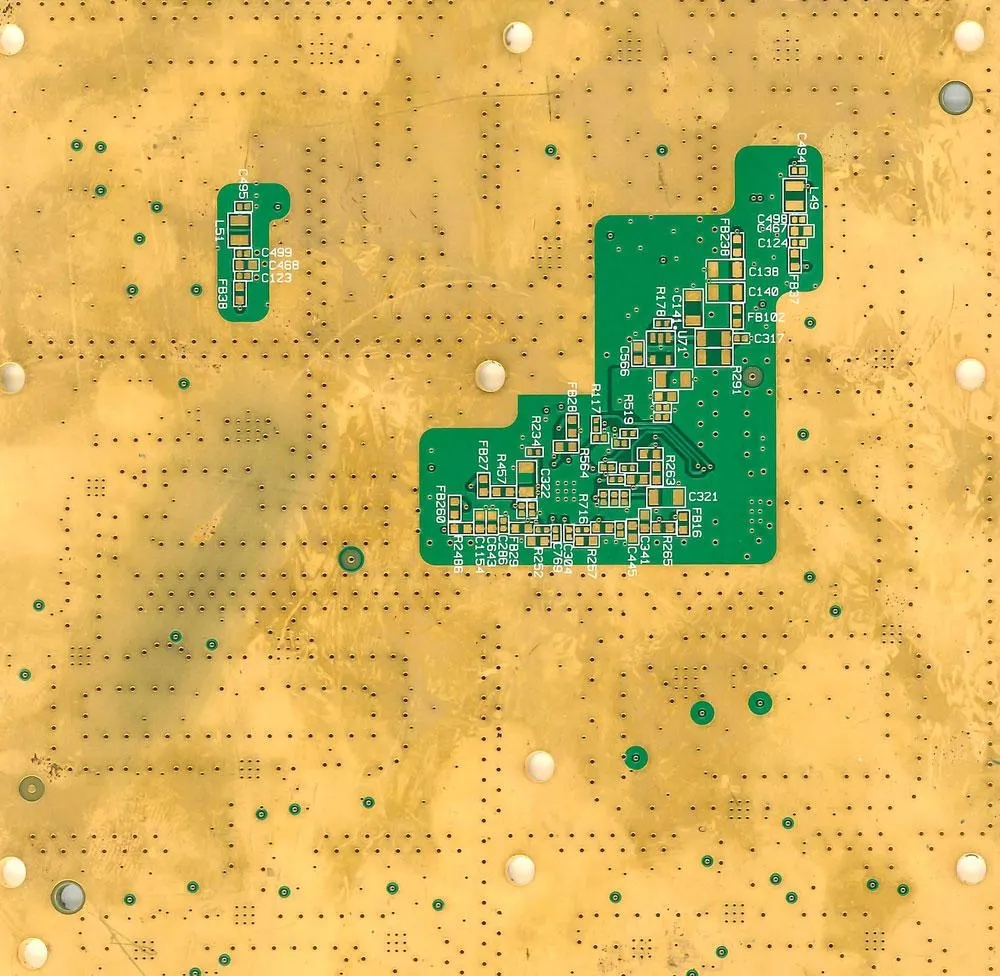

Kupon technologiczny czy fragment płytki?

Kupon to wydzielony fragment panelu przeznaczony do kontroli. Ułatwia przygotowanie próbki bez niszczenia użytkowej płytki, jeżeli odwzorowuje badaną konstrukcję i przechodzi odpowiednie etapy procesu. Trzeba sprawdzić jego układ warstw, rodzaje otworów i położenie na panelu. Poprawny kupon nie wyklucza miejscowej wady na konkretnej płytce.

Przy analizie uszkodzenia próbkę pobiera się z obszaru powiązanego z objawem. W miarę dostępności materiału warto zaplanować obszar porównawczy o podobnej konstrukcji. Jego wybór i stan trzeba opisać; określenie „referencyjny” nie oznacza jeszcze, że został zbadany i uznany za zgodny.

• Zaznacz na rysunku płytki lub panelu miejsce pobrania, oznaczenie otworu i kierunek przekroju.
• Powiąż próbkę z numerem partii, wersją dokumentacji oraz stronami płytki.
• Wskaż warstwy, których połączenie ma zostać odsłonięte; dla otworu nieprzelotowego uwzględnij jego dno i pole docelowe.
• Zapisz stan materiału: przed montażem, po montażu, po naprawie albo po określonej próbie cieplnej.
• Zaplanuj naddatek na przygotowanie zgładu, aby samo wycinanie nie naruszyło badanego miejsca.

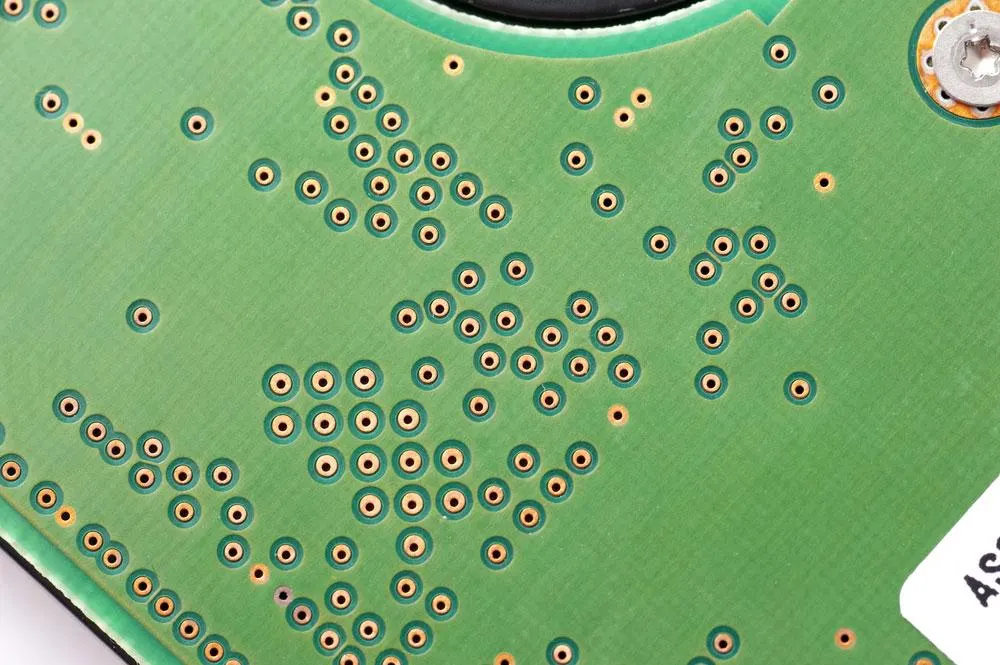

Dla oceny otworu dąży się do przekroju prowadzonego przez jego oś, prostopadle do powierzchni płytki. Przekrój poza osią pokazuje cięciwę zamiast średnicy i może zniekształcić ocenę metalizacji. Dopuszczalne odchylenie ustala przyjęta metoda badania. Nie należy go zastępować regułą dotyczącą „środka PCB”. Rozróżnienie otworu wierconego i gotowego wyjaśnia artykuł o średnicy otworu w PCB.

Przygotowanie zgładu: cięcie, zatapianie, szlifowanie i polerowanie

Punktem odniesienia dla przygotowania przekroju jest metoda IPC-TM-650, 2.1.1. Konkretna procedura laboratoryjna powinna uwzględniać materiał próbki, badaną strukturę i wymagania zlecenia. Nie istnieje jeden zestaw nastaw odpowiedni dla każdej płytki.

1. Wycięcie fragmentu. Zachowaj naddatek i identyfikację próbki. Ogranicz nagrzewanie, zginanie oraz siły działające na obszar badania.
2. Zatopienie w żywicy. Ustaw próbkę w wymaganej orientacji. Żywica powinna podtrzymywać krawędzie; szczeliny przy próbce utrudniają późniejszą obróbkę. Warunki utwardzania dobierz według procedury i karty materiału.
3. Szlifowanie. Stopniowo zbliżaj powierzchnię do zaplanowanej płaszczyzny, przechodząc do drobniejszego ścierniwa. Kontroluj położenie otworu, płaskość oraz usunięcie rys z poprzedniego etapu.
4. Czyszczenie i polerowanie. Usuwaj pozostałości ścierniwa między etapami. Unikaj zaokrąglania krawędzi i rozmazywania miedzi, które może zasłonić szczelinę.
5. Ocena powierzchni. Udokumentuj zgład po polerowaniu. Jeżeli procedura wymaga trawienia metalograficznego, zachowaj również obraz przed trawieniem; zmiana wyglądu granic materiałów wpływa na interpretację.

Przed pomiarem zatrzymaj ocenę, jeżeli nie da się jednoznacznie wskazać granic miedzi albo ustalić położenia płaszczyzny przekroju. Dopisz przyczynę do dokumentacji i zdecyduj, czy możliwe jest dalsze przygotowanie tej próbki. Po zeszlifowaniu badanego miejsca nie można go odzyskać przez ponowne polerowanie.

Jak mierzyć grubość miedzi w otworze?

Najpierw określ, co podlega pomiarowi. Miedź na ściance otworu, miedź na powierzchni płytki i dodatkowa powłoka wykończeniowa to różne wielkości. Nie wolno wliczać lutu do grubości miedzi ani utożsamiać nominalnej grubości folii z grubością metalizacji otworu. Przy analizie powłok przydatne jest rozróżnienie opisane w porównaniu wykończeń HASL i ENIG.

Tor pomiarowy skalibruj dla użytej konfiguracji mikroskopu, kamery i zapisu obrazu. Grubość wyznaczaj między rozpoznanymi granicami warstwy, lokalnie prostopadle do ścianki. Powiększenie obrazu na ekranie nie zwiększa rozdzielczości optycznej i nie usuwa niepewności wyznaczenia krawędzi.

Rozmieszczenie i liczbę odczytów ustal przed oceną, zgodnie z dokumentacją badania. Punkty rozłóż tak, aby nie pomijać przewężeń ani różnych odcinków ścianki. Zapisuj odczyty osobno dla każdej strony i wysokości otworu. Średnia jest informacją dodatkową, jeśli kryterium dotyczy lokalnego minimum.

Przykład założony: skala obrazu i zestawienie odczytów

Wszystkie poniższe liczby są założone wyłącznie do obliczeń; nie pochodzą z badania płytki. Przyjmijmy, że odcinek wzorca o długości 100 µm zajmuje 400 pikseli w zapisanym obrazie. Skala liniowa wynosi więc:

s = długość wzorca / liczba pikseli = 100 µm / 400 = 0,25 µm na piksel.

Jeżeli prostopadły odcinek między granicami miedzi ma 88 pikseli, obliczona grubość wynosi t = s × liczba pikseli = 0,25 × 88 = 22 µm. Założono prawidłową kalibrację, brak zmiany rozmiaru obrazu po kalibracji i poprawne wskazanie granic warstwy. Krok skali nie jest deklaracją dokładności pomiaru.

Dla tego samego przykładu przyjmijmy sześć odczytów. To liczba dobrana do ćwiczenia, a nie uniwersalny wymóg normy.

Suma wynosi 138 µm, zatem średnia = 138 / 6 = 23 µm. Najmniejszy odczyt to 21 µm, największy 25 µm, a rozstęp wynosi 25 − 21 = 4 µm. Rozstęp opisuje tylko ten zestaw odczytów; nie jest miarą niepewności pomiaru.

Załóżmy dodatkowo, że przykładowa dokumentacja wymaga lokalnie co najmniej 22 µm. W prostym porównaniu wartości odczytów z tym założonym progiem średnia go przekracza, lecz odczyt 21 µm jest za mały. Nie można uznać badanego otworu za zgodny wyłącznie na podstawie średniej. W rzeczywistym odbiorze trzeba jeszcze zastosować uzgodnioną regułę decyzji uwzględniającą niepewność. Próg 22 µm jest elementem przykładu, nie wymaganiem przypisanym do klasy IPC.

Pęknięcie, rozwarstwienie czy ślad przygotowania próbki?

Ciemna linia na obrazie jest obserwacją, a nie gotową diagnozą. Może odpowiadać szczelinie w miedzi, rozdzieleniu na granicy materiałów, rysie albo pozostałości po przygotowaniu powierzchni. Znaczenie ma jej przebieg, położenie i związek z badaną konstrukcją.

Jeśli potrzebne jest dalsze polerowanie lub kolejny przekrój, najpierw zachowaj zdjęcia i oznacz etap przygotowania. Zmiana obrazu po usunięciu materiału nie dowodzi sama w sobie, że wada była pozorna: nowa płaszczyzna może już jej nie przecinać. Przyczynę uszkodzenia ustala się, łącząc obserwacje z historią próbki, wynikami badań elektrycznych i dokumentacją procesu.

Zdjęcia ze skalą i zapis oceny: co musi zawierać raport?

Użyteczny raport pozwala innej osobie odnaleźć badane miejsce i prześledzić drogę od obrazu do decyzji. Sama fotografia z napisem „zgodne” nie wystarcza. Poniższa lista jest wzorem zakresu dokumentacji, a nie sprawozdaniem z wykonanego badania.

• Identyfikacja: oznaczenie próbki, partia, wersja płytki, miejsce na panelu oraz historia montażu, napraw i prób cieplnych.
• Mapa pobrania: rysunek lub zdjęcie płytki z zaznaczoną próbką, kierunkiem cięcia i oznaczeniami otworów.
• Widok ogólny zgładu: układ warstw, strony płytki i lokalizacja szczegółów pokazanych na kolejnych zdjęciach.
• Zdjęcia szczegółowe: oznaczone punkty pomiaru oraz, jeżeli występują, miejsca podejrzanych pęknięć. Każdy obraz pomiarowy powinien mieć skalę wynikającą z kalibracji.
• Dane pomiarowe: odczyty z jednostkami, miejsca pomiarów, sposób wyznaczenia wyniku oraz informacje o kalibracji i niepewności.
• Podstawa oceny: dokument, jego wydanie, klasa wymagań, właściwe kryterium oraz uzgodniona reguła decyzji.
• Rozstrzygnięcie: zgodność, niezgodność albo brak możliwości rozstrzygnięcia, z uzasadnieniem i wskazaniem zakresu, którego dotyczy wniosek.

Pasek skali powinien być częścią zapisanego obrazu, tak aby zmiana jego wielkości w raporcie obejmowała również skalę. Sam opis powiększenia mikroskopu nie wystarcza po przeskalowaniu ilustracji. Oryginał zachowaj oddzielnie od wersji z oznaczeniami; strzałka nie może zasłaniać szczeliny ani granicy mierzonej warstwy.

Wymagania dotyczące sztywnych płytek i pomoc w ocenie ich wyglądu omawia artykuł o IPC-6012 i IPC-A-600. Metoda przygotowania zgładu nie zastępuje kryteriów odbioru produktu. W zleceniu trzeba wskazać obowiązujące dokumenty, zamiast zakładać klasę na podstawie zastosowania urządzenia.

Typowe błędy, które odbierają wynikowi wiarygodność

• Przypadkowe miejsce pobrania. Estetyczny przekrój odległego otworu nie wyjaśnia usterki badanego połączenia.
• Ocena geometrii bez sprawdzenia płaszczyzny zgładu. Przekrój poza osią może prowadzić do błędnego pomiaru.
• Podawanie wyłącznie średniej. Ukrywa lokalne przewężenie, jeśli wymaganie dotyczy minimum.
• Traktowanie rysy jako potwierdzonego pęknięcia. Najpierw trzeba ocenić jakość powierzchni i granice materiałów.
• Pomiar na przypadkowo zmniejszonym zdjęciu. Zapisana wcześniej skala przeliczeniowa może już nie odpowiadać liczbie pikseli.
• Rozszerzanie wniosku na całą partię. Zakres oceny musi wynikać z planu pobierania próbek, a nie z jakości pojedynczego zdjęcia.

Najczęstsze pytania o mikrosekcję PCB

Czy mikrosekcja zawsze niszczy płytkę?

Niszczy badany fragment, ponieważ wymaga jego wycięcia i usunięcia materiału do płaszczyzny obserwacji. Jeżeli celem jest kontrola procesu, można przewidzieć odpowiedni kupon. Analiza miejscowej usterki może jednak wymagać poświęcenia konkretnej płytki.

Czy poprawny przekrój wyklucza pęknięcie otworu?

Nie. Pęknięcie może znajdować się poza odsłoniętą płaszczyzną lub być niewidoczne przy zastosowanej metodzie. Wniosek powinien brzmieć „nie stwierdzono pęknięcia w ocenianym przekroju”, z podaniem zakresu badania. Utrzymujący się objaw wymaga dalszej lokalizacji.

Ile otworów trzeba przeciąć, aby odebrać partię?

Liczbę i rozmieszczenie próbek ustala plan kontroli oparty na wymaganiach produktu oraz reprezentowanych konstrukcjach otworów. Nie można jej wyznaczyć z samej liczby wykonanych zdjęć. W zleceniu należy określić także sposób postępowania po wykryciu niezgodności.

Czy zdjęcie bez skali wystarczy do oceny?

Może ilustrować podejrzany obszar, ale samo nie daje podstaw do odtworzenia pomiaru grubości. Do oceny wymiarowej potrzebne są dane kalibracji i oryginalny obraz albo prawidłowo osadzony pasek skali. Brakujących danych nie należy odgadywać z wyglądu otworu.
