Niezależnie od tego, czy jesteś właścicielem małej firmy, czy początkującym entuzjastą elektroniki, który chce dowiedzieć się więcej o projektowaniu PCB, na pewno napotkasz jakiś mylący żargon. Tak więc, nauka zawiłości produkcji i montażu PCB nie jest łatwe, zwłaszcza dla autodidacts i nie-inżynierii (elektronika) specjalistów. Jednak słowniczek niektórych z najważniejszych terminów może ułatwić ci pracę. Może się przynajmniej przydać, gdy próbujesz przeczytać szczegółową dokumentację. Niezależnie od przyczyny, znajdziesz istotną listę najważniejszych terminologii PCB w poniższym przewodniku.
Lista ważnych terminologii projektowania PCB
W istocie pierścienie pierścieniowe są wzmacniane przelotkami, często używanymi do łączenia komponentów z płytką drukowaną. Definiujemy vias dalej w tym przewodniku. Aby dowiedzieć się więcej, odwiedź nasz przewodnik po pierścieniach pierścieniowych.

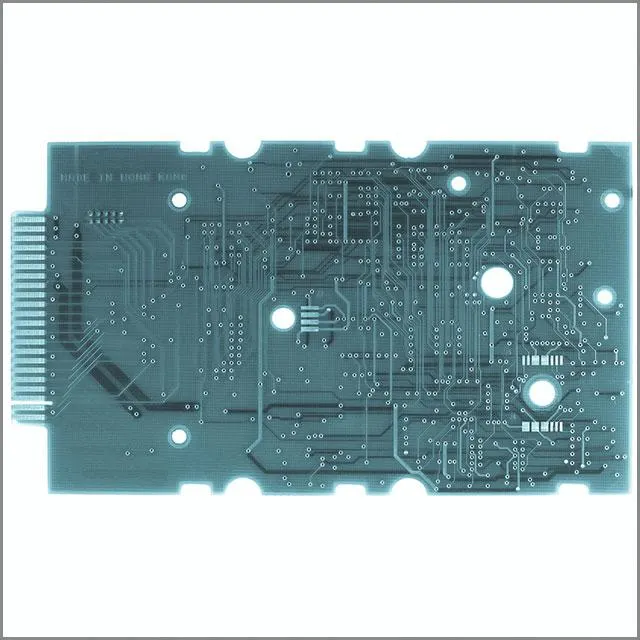

Kompozycji

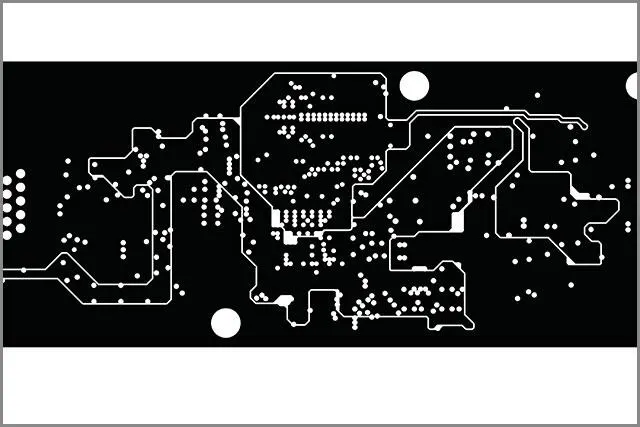

Kompozycja opisuje kształt i wzór ścieżek przewodzących na płytce drukowanej. Ponadto używamy mistrza grafiki do odtworzenia kompozycji podczas produkcji PCB. Aby dowiedzieć się więcej, odwiedź nasz przewodnik na pcb artwork.
Terminologia PCB - współczynnik proporcji
Współczynnik proporcji PCB odnosi się do gęstości PCB w porównaniu do średnicy najmniejszego wywierconych otworów.
Bom
W projekcie PCB, bom (BOM) odnosi się do faktury tkanin wymaganych do produkcji płytki drukowanej. BOM będzie często zawierać nazwę materiału/części, numer części producenta, opis, nazwę dostawcy/producenta, komentarze i dodatkowe informacje.
Grubość płyty
Grubość płyty odnosi się do gęstości płyty bez komponentów,, powszednie, itp.
CAD
Projektowanie wspomagane komputerowo (CAD) często odnosi się do oprogramowania i sprzętu, które pomaga projektantom i inżynierom graficznie konceptualizować i budować PCB. W ten sposób znacznie ułatwia proces projektowania.
krzywka
Produkcja wspomagana komputerowo (CAM) opisuje oprogramowanie i sprzęt używany do budowy płytki drukowanej w różnych procesach produkcyjnych. W związku z tym pomaga to usprawnić proces produkcji.
Pliki CAM
Pliki produkcji wspomaganej komputerowo (CAM) są dokumentami cyfrowymi używanymi w procesie produkcji PCB. Podsumowując, pliki te zawierają pliki Gerber, pliki drążenia NC i rysunki sfabrykowania. Łącznie pliki CAM stanowią kompletny projekt PCB.
Kontrolowana impedancja
Odnosi się do używania materiałów PCB, lokalizacji śledzenia i rozmiaru do kontrolowania siły sygnału.
Masa miedzi
Termin ten odnosi się do wagi i grubości wewnętrznych i zewnętrznych warstw miedzi na płytce drukowanej. Miedź zawarta w płytce drukowanej jest jednym z jej najważniejszych składników. Powszechnie używamy miedzi do śladów i przewodzącej warstwy PŁYTKI DRUKOWANEJ. Dlatego ważne jest, aby zrozumieć, ile wagi w PCB możemy przypisać miedzi.
Pełzanie
Creepage odnosi się do przestrzeni między dwoma elementami przewodzącymi na powierzchni płytki drukowanej. Obejmuje to pad-to-pad, pad-to-trace i trace-to-trace odległość. Często pełzanie jest mylone z prześwitem. W ten sposób błędnie stosujemy zasady odprawy celnej i zasady pełzania zamiennie.
odprawa
Prześwit opisuje przestrzeń między elementami przewodzącymi lub wysokość elementu przewodzącego od jego końcówki do miejsca, w którym jest on związany na desce. W rzeczywistości, w urządzeniach lub maszynach, takich jak komputery, luz odnosi się do ilości miejsca na płytę lub komponent między nim a innym komponentem.
Wycięcie
Szczelina lub otwór wycięty w płytce drukowanej z bitem routingu. Dlatego często używamy wycędów, aby zamontować inną płytkę na płytce drukowanej lub zamontować płytkę drukowaną na obudowie.
Sprawdzanie reguły projektu (DRC)
Wykonujemy DRK, aby upewnić się, że projekt jest zgodny z listą wytycznych i standardów dotyczących możliwości produkcji. Często technik zwykle wykonuje go za pomocą analizy komputerowej.
ślad
Footprint odnosi się do pad lub przez-hole / thru-hole wzór rozmieszczenia na płytce drukowanej. I jest również znany jako układ pad footprint lub wzór gruntów. Często używamy go do nowych pakietów składników.
Plik Gerbera
Plik Gerber jest plikiem obrazu 2D przedstawiającym projekt PCB. Dotyczy to również śladów miedzi, poszycia, kalkomanii itp. Po pierwsze, projektanci produkują go za pośrednictwem oprogramowania komputerowego, a następnie wysłać go do producenta, aby zbudować PŁYTKĘ drukowaną.
Płaszczyzna uziemienia
Płaszczyzna uziemienia to warstwa materiału przewodzącego (zwykła folia) połączona z terminalem uziemienia zasilacza PCB, aby zapewnić drogę dla prądów powrotnych z komponentów.
Numer katalogowa producenta (MPN)
MPN odnosi się do identyfikatora w BOM, który umożliwia inżynierom śledzenie komponentów PCB. W ten sposób pozwala inżynierom na śledzenie i pozyskiwanie dostawców części oraz pozyskiwanie dodatkowych informacji na temat płytki drukowanej.
Pad
Określa, gdzie powinniśmy umieścić komponenty na płytce drukowanej w footprint.
Plik projektu PCB
Pliki projektowe PCB to lista dokumentów, których używamy do produkcji i montażu płytki drukowanej. Podsumowując, obejmuje to pliki Gerbera (ODB+), pliki centroidów, BOM-y, rysunki zestawów i pliki wstępne.
rzucać
Pitch odnosi się do ilości miejsca między klockami dla komponentu na płytce drukowanej.
Routingu
Routing (często określany jako routing drutu) to miejsce, w którym projektanci/inżynierowie kreślą, jak śledzenie miedzi będzie łączyć się z elementu do elementu na płytce drukowanej. Często przebiega jako krok znany jako umieszczenie. W tym miejscu projektanci decydują, gdzie będą umieszczać każdy komponent/element na płytce drukowanej.
Warstwa sygnału
Ogólnie rzecz biorąc, płytka drukowana składa się z wielu warstw. Jednak możliwe jest uzyskanie jednowarstwowej płytki drukowanej. Liczba warstw, które posiada PCB, będzie zależeć od jego zastosowania i innych czynników, takich jak gęstość kołków, komponenty i częstotliwości robocze. Zazwyczaj warstwa sygnału zawiera ślady płyty. Niesie sygnał. Płytka drukowana może mieć wiele warstw w zależności od jego stosu.
Sitodruk

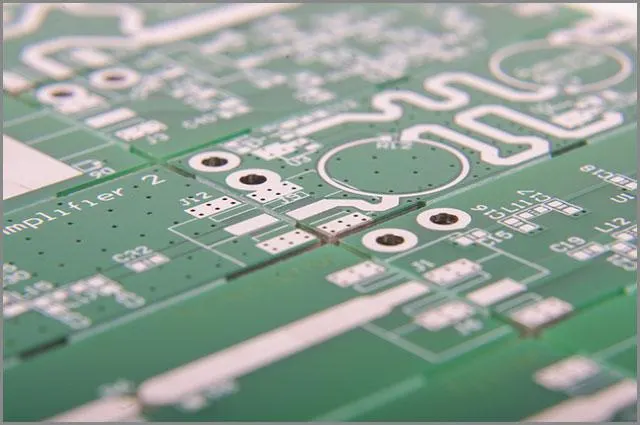

Są to naklejki lub legendy malowane na planszy. Nazywamy to również legendą jedwabiu. Legendy są zasadniczo drukowane dane, które oznaczają informacje o PCB. Na przykład numery części komponentów i desygnatorów referencyjnych. Naciskamy naklejki na płytce drukowanej za pomocą atramentu epoksydowego.
ślad

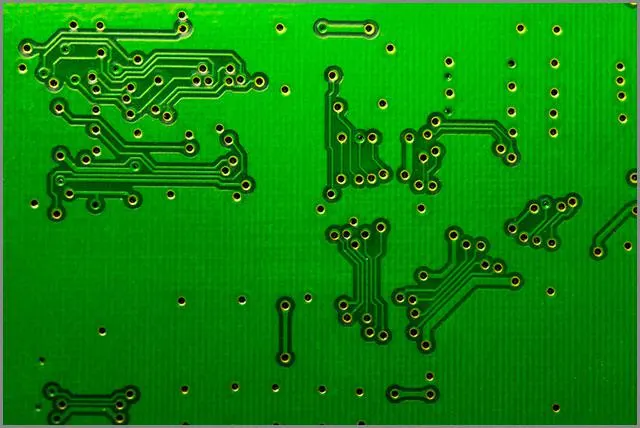

Ślad jest linią elektryczną lub trasą, którą PCB używa do dostarczania ładunku lub danych między elementami PCB.
przez
A via jest zasadniczo mały wywiercony otwór używany do łączenia wielu warstw płytki drukowanej. Na dwuwarstwowej płycie via połączy górną warstwę z dolną warstwą.
Terminologia PCB - układ warstwowy
Warstwa stack-up odnosi się do układu różnych warstw płytki drukowanej.
konkluzja
Zrozumienie kilku kluczowych terminów może pomóc w kontekstualizowaniu ważnych koncepcji pcb projektu, nawet jeśli nie planujesz zostać inżynierem lub projektantem. Tak więc, w tym przewodniku, aby pomóc ci wraz z podróżą, zbadaliśmy listę najważniejszych terminologii PCB. Oczekujemy, że ta lista będzie doskonałą obsługą dla początkujących i doświadczonych profesjonalistów, którzy chcą odświeżyć swoją wiedzę na określonych warunkach. Niemniej jednak mamy nadzieję, że ten przewodnik jest pomocny. Jak zawsze, dziękuję za przeczytanie.
