W elektronice spotykamy wiele tranzystorów, z których każdy nadaje się do innej roli. Jednym z najpopularniejszych jest 2N3904 — uniwersalny tranzystor małej mocy. W tym artykule omawiamy kartę katalogową tranzystora 2N3904: jego rozmieszczenie wyprowadzeń, najważniejsze parametry, typowe zastosowania oraz odpowiedniki. Czytaj dalej.

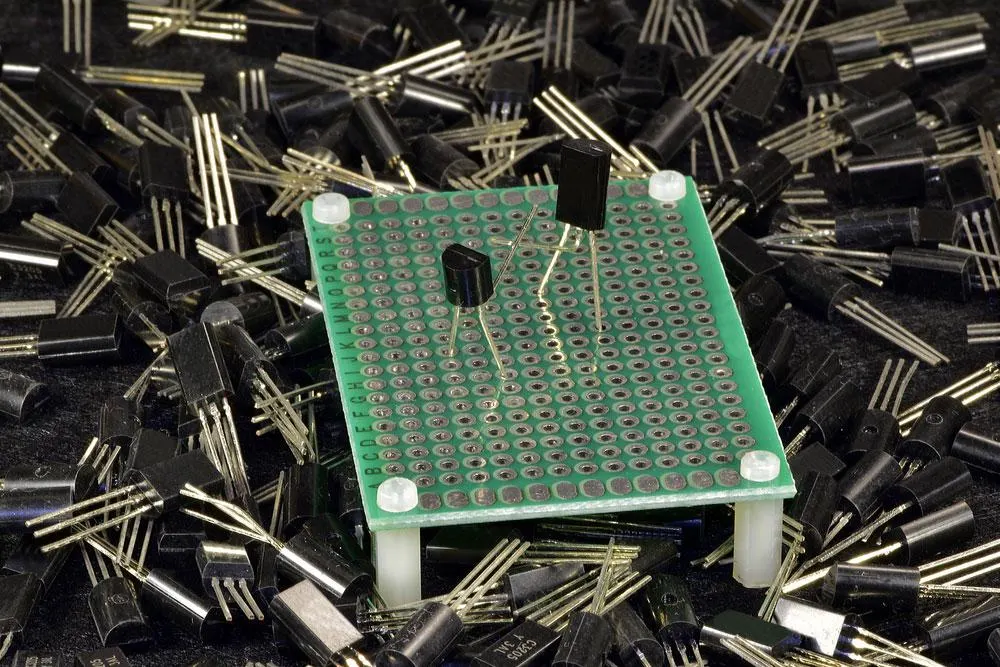

Co to jest tranzystor 2N3904?
2N3904 to bipolarny tranzystor złączowy (BJT) typu NPN, przeznaczony do zastosowań małej mocy i ogólnego przeznaczenia. Jako element NPN przewodzi, gdy do bazy (względem emitera) zostanie podane napięcie polaryzacji w kierunku przewodzenia (forward bias), zwykle powyżej ok. 0,7 V. Wówczas niewielki prąd bazy steruje znacznie większym prądem płynącym między kolektorem a emiterem. Gdy baza nie jest spolaryzowana, tranzystor pozostaje w stanie odcięcia (kolektor i emiter „rozwarte").
Układ ten obsługuje prąd kolektora do około 200 mA, dzięki czemu nadaje się do sterowania diodami LED, małymi przekaźnikami (z diodą gaszącą) czy stopniami wzmacniającymi sygnał.
Konfiguracja wyprowadzeń tranzystora 2N3904
2N3904 w obudowie TO-92 ma trzy wyprowadzenia. Patrząc na płaską stronę obudowy, z wyprowadzeniami skierowanymi w dół, kolejność jest następująca:
| Pin | Nazwa | Funkcja |
|---|---|---|
| 1 | Emiter (E) | wyjście prądu, połączone zwykle z masą lub rezystorem emitera |
| 2 | Baza (B) | wejście sterujące — prąd bazy steruje tranzystorem |
| 3 | Kolektor (C) | wejście prądu od strony obciążenia/zasilania |
Uwaga: kolejność wyprowadzeń różni się od pinów w komplementarnym tranzystorze PNP 2N3906, dlatego zawsze warto sprawdzić rozkład w karcie katalogowej konkretnego producenta.
Najważniejsze parametry (karta katalogowa)
- Typ: bipolarny tranzystor NPN ogólnego przeznaczenia,
- Obudowa: TO-92 (dostępna też wersja SMD SOT-23 jako MMBT3904),
- Maksymalne napięcie kolektor-emiter (VCEO): 40 V,
- Maksymalne napięcie kolektor-baza (VCBO): 60 V,
- Maksymalne napięcie emiter-baza (VEBO): 6 V,
- Ciągły prąd kolektora (IC): 200 mA,
- Maksymalna moc strat: ok. 625 mW (TO-92, w temperaturze otoczenia),
- Wzmocnienie prądowe (hFE): typowo 100–300, w zależności od prądu,
- Częstotliwość graniczna (fT): ok. 300 MHz.
Napięcie polaryzacji złącza baza-emiter w przewodzeniu wynosi około 0,6–0,7 V. Dobierając prąd bazy, zawsze stosuj rezystor szeregowy, aby nie przekroczyć dopuszczalnych wartości.
2N3904 jako przełącznik
W trybie przełącznika tranzystor pracuje na przemian w stanie odcięcia i nasycenia. Gdy prąd bazy jest zerowy, tranzystor jest „rozwarty" (brak prądu kolektora). Po podaniu odpowiedniego prądu bazy przez rezystor ograniczający tranzystor wchodzi w nasycenie i przewodzi prąd obciążenia. To popularne rozwiązanie do sterowania diodami LED, małymi silnikami czy cewkami przekaźników niskiego prądu (zawsze z diodą zwrotną przy obciążeniu indukcyjnym).
2N3904 jako wzmacniacz
Aby tranzystor pracował jako wzmacniacz, musi działać w obszarze aktywnym, przy odpowiednim spolaryzowaniu. Stosuje się trzy podstawowe konfiguracje:
- wspólny emiter (najczęstsza — duże wzmocnienie napięciowe i prądowe),
- wspólny kolektor (wtórnik emiterowy — wzmocnienie prądowe, bufor),
- wspólna baza (wzmocnienie napięciowe, zastosowania wysokiej częstotliwości).
Wzmocnienie prądu stałego oblicza się jako iloraz prądu kolektora i prądu bazy (hFE = IC / IB).
Odpowiedniki i zamienniki
Do typowych zamienników i tranzystorów zbliżonych funkcjonalnie należą m.in. 2N2222, BC547, BC548 oraz 2N4401. Komplementarnym tranzystorem PNP jest 2N3906. Przed zamianą zawsze porównaj parametry (VCEO, IC, hFE) oraz rozkład wyprowadzeń, ponieważ kolejność pinów bywa różna.
Jak dobrać rezystor bazowy
Przy pracy jako przełącznik trzeba ograniczyć prąd bazy rezystorem szeregowym. Wartość rezystora wyznacza się z napięcia sterującego pomniejszonego o spadek na złączu baza-emiter (ok. 0,7 V), podzielonego przez wymagany prąd bazy. Aby pewnie wprowadzić tranzystor w nasycenie, prąd bazy dobiera się z zapasem względem prądu kolektora podzielonego przez wzmocnienie — w praktyce stosuje się tzw. współczynnik przesterowania (overdrive). Przykładowo, sterując diodą LED pobierającą kilkanaście miliamperów z wyjścia mikrokontrolera 5 V, typowy rezystor bazowy mieści się w zakresie 1–10 kΩ. Zbyt mały rezystor niepotrzebnie obciąża wyjście sterujące, a zbyt duży nie wprowadzi tranzystora w pełne nasycenie.
Wskazówki montażowe
- Orientacja wyprowadzeń – w obudowie TO-92 łatwo pomylić piny; zawsze sprawdzaj rozkład w karcie katalogowej, zwłaszcza przy zamianie na 2N3906.
- Lutowanie – nie przegrzewaj wyprowadzeń; nadmierne ciepło może uszkodzić złącza tranzystora.
- Obciążenia indukcyjne – przy sterowaniu przekaźnikiem lub silnikiem dodaj diodę zwrotną (freewheeling), aby chronić tranzystor przed przepięciem.
- Wersja SMD – do produkcji seryjnej często wybiera się odpowiednik MMBT3904 w obudowie SOT-23, montowany powierzchniowo.
Zastosowania
- przełączanie małych obciążeń (LED, przekaźniki niskoprądowe),
- wzmacniacze sygnałów małej mocy i przedwzmacniacze audio,
- stopnie buforujące i sterujące,
- układy generatorów i timerów,
- edukacyjne projekty elektroniczne i prototypy.
FAQ
Czy 2N3904 jest typu NPN czy PNP? To tranzystor NPN; jego komplementarnym odpowiednikiem PNP jest 2N3906.
Jaki jest maksymalny prąd kolektora? 200 mA w trybie ciągłym — do większych obciążeń trzeba użyć tranzystora mocy lub stopnia Darlingtona.
Podsumowanie
2N3904 to jeden z najbardziej uniwersalnych tranzystorów bipolarnych NPN małej mocy — tani, łatwo dostępny i sprawdzony w roli przełącznika oraz wzmacniacza. Znajomość jego parametrów i wyprowadzeń pozwala bezpiecznie wykorzystać go w wielu projektach.
