Niepowodzenie w programowanie PCB może być kosztownym błędem. Pojedynczy problem w płycie może spowodować, że PCB padnie martwy lub stanie się wadliwy i łatwo ulega uszkodzeniu z powodu naruszonego procesu zapewnienia jakości.
Metody testowania płyt PCB do programowanie są istotną częścią procesu produkcyjnego. Każdy producent wysokiej jakości może mieć listę procedur dla zapewnienia jakości, a my zebraliśmy najważniejsze z nich tutaj:
（Obrazy generowane przez abstrakcyjne programowanie PCB）
1.Rodzaje metod testowania PCB
Testowanie w obwodzie (In-Circuit)
In-Circuit testing zazwyczaj pojawia się w bardziej znaczących i BGA. Test mieści się w oczekiwanym zakresie i nie wprowadza wielu zmian do produktu. Musisz mieć odpowiednie pady do programowanie PCB i projekt w ręku, albo nie możesz przeprowadzić tego typu testów.

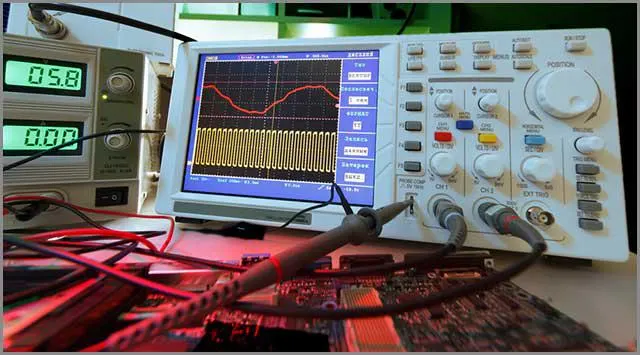

Zdjęcie: Testowanie PCB w trakcie badania pod kątem błędów w programowaniu
Testowanie z użyciem latającej sondy
Ten rodzaj testów jest bardzo opłacalny w porównaniu do testów ICT. Możemy go użyć do sprawdzenia czy jest zwarcie na płytce, rezystancja, kondensatory, cewki, problemy z diodą, rozwarcia itp. Należy pamiętać, że test latającą sondą nigdy nie może mieć włączonego zasilania.
Zautomatyzowana inspekcja optyczna (AOI)
Metoda ta wykorzystuje kamerę 2D lub kilka kamer 3D do przechwytywania obrazów płytki drukowanej. Następnie, program analizuje te obrazy i porównuje je ze schematem.
Jeśli PCB nie przypomina schematu, jest oznaczane jako błąd i przechodzi do testów ręcznych. Jednak takie testy mogą nie objąć 100% płytki. Dlatego też, musimy połączyć je z poprzednią technologią, aby zwiększyć dokładność.
Test Burn-In
Jest to intensywny proces, w którym przez płytkę drukowaną przepuszczane jest zasilanie przez okres od 2 do 7 dni. Celem tego typu testów jest wykrycie wszelkich nowych problemów na płytce, a nawet może spowodować pewne uszkodzenia części, które są poddawane kontroli. Zalecamy stosowanie programowania płyt PCB w celu rozwiązania niepożądanych obszarów.
Inspekcja rentgenowska
Technik rentgenowski pracuje z tą metodą, aby wykryć wszelkie problemy z płytą poprzez sprawdzenie połączeń lutowniczych, beczek i wszelkich wewnętrznych śladów. Ten rodzaj badania jest doskonały do identyfikacji problemów w komponentach, które nie są widoczne, ale wymaga ekspertów.

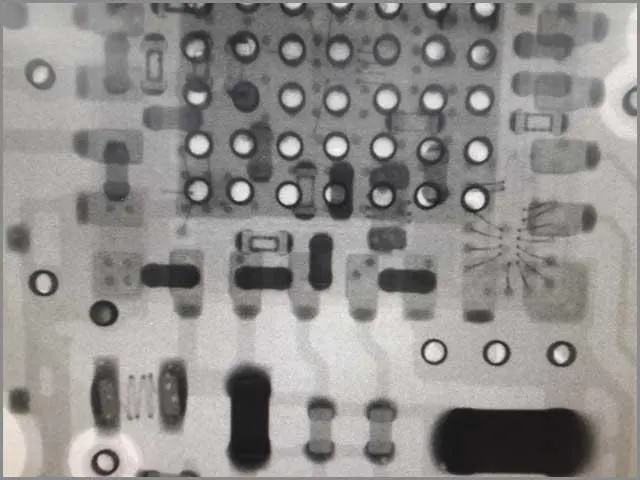

Caption: Kontrola rentgenowska płytki drukowanej (PCB) pod kątem ewentualnych błędów
2.Testy funkcjonalne
Wielu klientów preferuje testy funkcjonalne, a producenci stosują tę technikę, aby zapewnić, że programowanie PCB rzeczywiście zostanie uruchomione.Klienci zazwyczaj dostarczają parametry eksperymentu, a producenci mogą następnie opracować niestandardowy test. Jest to czasochłonne i nie jest idealne dla produktów, które wymagają szybkiego przetwarzania. Jest to jednak prawdziwy test, który pozwala sprawdzić trwałość produktu.
Test Jig
Test jig sprawdza wyjścia czujników za pomocą specjalistycznego sprzętu, który łączy się z płytką PCB. Bardziej skomplikowany sposób przeprowadzenia testu jig'a polega na użyciu pinów pogo lub użyciu serwomechanizmów, jak przełącznik. Są one procesem komunikacji z płytką PCB w celu zapewnienia, że działa ona prawidłowo.
Programowanie
Czas cyklicznego programowania jest cennym czynnikiem przy określaniu problemów w programowaniu. Lepiej, aby czas cyklu był krótszy niż 10 sekund, więc programowanie współbieżne jest popularnym wyborem produkcyjnym. Skraca to czas programowanie, ale może podnieść koszty.
Testowanie lutowności
Proces produkcji PCB może powodować problemy w trakcie montażu. Problem może być wyeliminowany lub zredukowany, więc nie ma szans na niepowodzenie. Producenci testują pady i różne komponenty pod tym kątem. Inną rzeczą do sprawdzenia jest często proces spawania, który zwiększa możliwość tworzenia dokładnego połączenia lutowniczego.

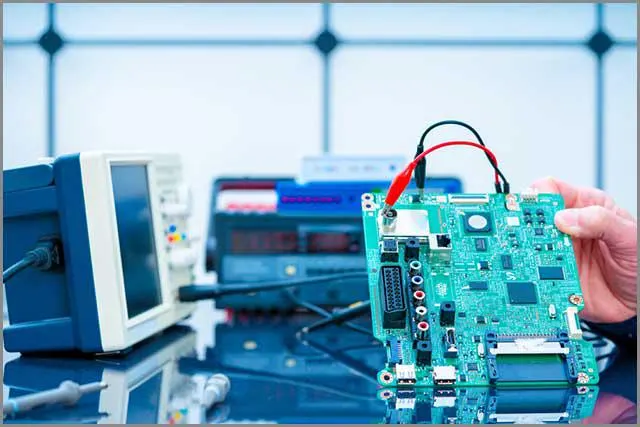

（PCB testowanie za pomocą sprzętu）.
3.PCB Testowanie skażenia
Nieczyste powierzchnie i wyciek chemiczny może spowodować problem z zanieczyszczeniem. Istnieją znormalizowane metody testowania przewodzenia, które sprawdzają skuteczność procesu czyszczenia płyty i poziom stabilności, aby zapewnić, że nie ma zanieczyszczenia później.
4.Mikroskopia optyczna/skaningowe mikroskopy elektronowe (SEM)
Zwykła mikroskopia optyczna ma powiększenie 1000x i nie może zapewnić wymaganej głębi ostrości. Dlatego w wielu przypadkach, SEM z powiększeniem 5000x lub 100,000x można użyć SEM, z bardzo wysoką rozdzielczością, możemy znaleźć wszelkie problemy awarii procesu chipu półprzewodnikowego.
5.X-ray Inspekcja
Ludzie używają tego, aby określić, czy istnieje wada na płycie. To narzędzie może kontrolować elementy na płycie PCB, które mają stawy ukryte przed wzrokiem, lub zespół jest umieszczony w łodzi i nie może sprawdzić regularnie.
Technicy mogą przetestować dla wszelkich cząstek, problemy z drutu opatrunku, luki w zamknięciu pokrywy, integralności podłoża, złej jakości lutowania, itp.
6.Analiza mikro przekrojów
Ten rodzaj badania jest wykonywany w programowaniu PCB w celu wykrycia różnych rodzajów awarii związanych z termomechanicznych problemów：
wady w komponentach
zwarcia na płycie
niedoskonałości w procesie lutowania, które powodują defekty w rozpływie
materiałem użytym do programowania i otworami na płytce.
7.Fixtureless In-Circuit Test (FICT)/Flying Probe Test
Jest to kategoria testów In-Circuit, która działa bez właściwości manualnych, co obniża ogólną cenę procesu testowania. Ten proces testowania działa przy użyciu prostego oprzyrządowania, które utrzymuje płytkę w miejscu, podczas gdy piny testowe poruszają się i testują punkty, które są kierowane przez program komputerowy.
8.Badanie metodą skanowania granicznego
Gdy w grę wchodzą obwody wielowarstwowej płytki PCB, testy jakościowe są bardzo istotne. Stało się to standardową praktyką w ostatnich czasach. To podejście do testowania jest znane z tego, że jest dość dobrze zaokrąglone. Może obejmować wiele różnych zastosowań, w tym przeprowadzanie testów na poziomie systemu, testowanie pamięci, szybkie programowanie i testowanie procesora oraz inne funkcje. Jest to problem dla testu systemowego, który został uruchomiony w.
9.Projektowanie dla produkcji (DFM)
Sprawdź odpowiednie części w procesie DFM, aby upewnić się, że płyta PCB nie powoduje żadnych problemów podczas wchodzenia w proces montażu. Może wykryć następujące problemy, gdy płytka PCB ma miedź bardzo blisko krawędzi. Może to powodować zwarcia, gdy płytka jest zasilana.
Drugi problem jest wtedy, gdy piny i ślady są blisko siebie bez użycia maski lutowniczej. Tworzy to mostki w środku pinów i później dochodzi do zwarć, uszkodzeń chemicznych i innych problemów na płycie.
Trzecim problemem jest to, że kawałki miedzi mogą być oderwane i pływać na warstwie PCB, co jest ogromną wadą projektu. Zwykle gromadzi się w miejscach, gdzie pomiędzy wyspami miedzi istnieją wyspy; to tworzy problemy z trasami.

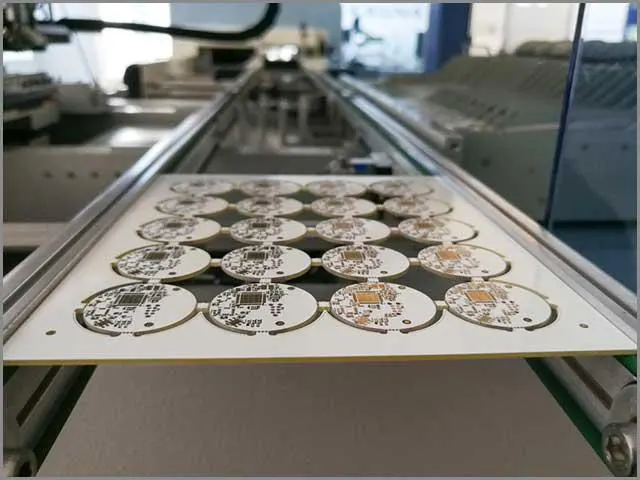

Zdjęcie: Testowanie PCB podczas procesu produkcyjnego
10.Projektowanie dla montażu (DFA)
Korzystając z DFA, aby wiedzieć, jaki proces projektowania PCB należy wybrać, można to zrobić sprawnie i szybko, gdy produkt zostanie przeznaczony do montażu. Proces ten działa poprzez redukcję nakładów materiałowych, wybór komponentów, które są łatwe do pozyskania i pozostawienie odpowiedniej przestrzeni pomiędzy komponentami, tak aby metody projektowania PCB i oznaczenia komponentów były całkowicie przejrzyste.
Podobnie jak proces DFM, proces DFA wymaga wdrożenia projektu, aby zredukować koszty i czas produkcji tak szybko, jak to możliwe.
11.Design for Test (DFT)
DFT jest wspólnym odniesieniem dla typu projektu, który jest idealny do uczynienia procesu testowania bardziej stabilnym i tańszym. Płytka programistyczna stworzona z uwzględnieniem czynników "projektu testowego" będzie bardzo łatwa do przetestowania i znalezienia problemów. Stwarza to idealny scenariusz dla producenta do szybkiego przeprowadzenia testów. Ale projektant będzie musiał wiedzieć, jakie jest zastosowanie metod testowych na każdym etapie procesu produkcyjnego, aby mógł pracować z modelem DFT.
Podsumowanie
Wybór metody testowania zależy w dużej mierze od kosztów, projektu i możliwości zastosowania produktu. Jednak testowanie jest integralnym etapem programowania PCB. Może ono zaoszczędzić wiele czasu i pieniędzy, a także uchronić proces produkcyjny przed wykolejeniem z powodu błędów.
