Być może napotkaliście prosty obwód alarmowy, ponieważ istnieje we wszystkich systemach alarmowych Na przykład, kiedy wóz strażacki przechodzi, wydaje syrenę, aby uzyskać pozwolenie na przejście To samo dotyczy syrenów karetek
Warto zauważyć, że działanie dźwięku alarmu jest proste Przedstawimy podstawowy mechanizm działania niestandardowego dźwięku alarmu Ponadto omówimy sposób tworzenia taniego syrenów z gotowych materiałów
Dlatego należy przeczytać szczegółowe instrukcje dotyczące działania obwodu alarmowego karetki Będziemy również omówić alarm podróży i inne działania
Przykład prostych obwodów alarmowych
Proste obwody alarmowe różnią się w zależności od ich przeznaczenia Przyjrzymy się niektórym standardowym elektronicznym obwodom alarmowym Dostępne są następujące typy przestrzeni
Użyj obwodu alarmowego z zegarem 555
Kategoria: Defilery

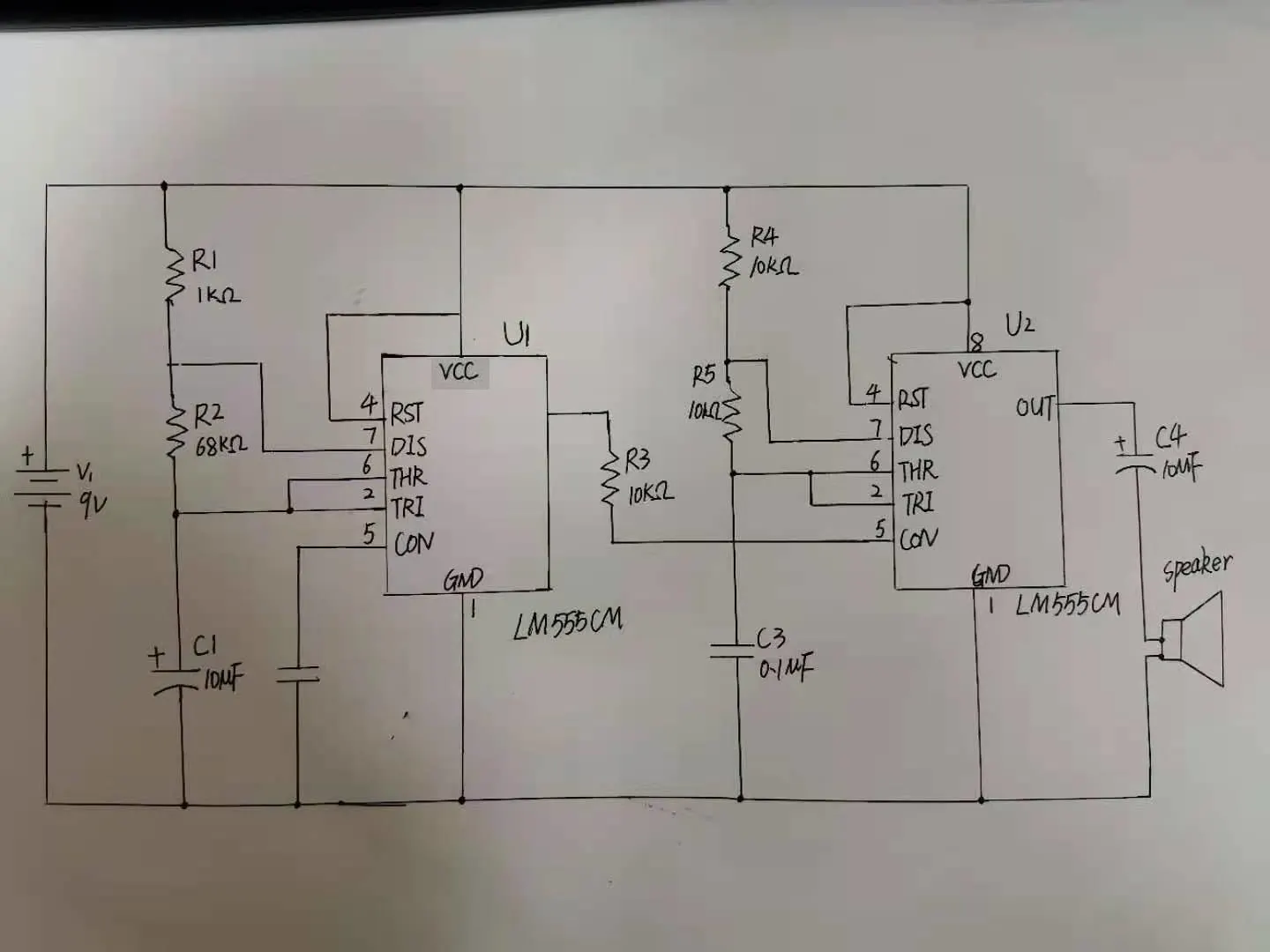

Głównym składnikiem obwodu syreny są dwa liczniki 555 IC Zwróć uwagę, że po zakończeniu tworzenia kursu oczekuje się, że będzie występował głos w górę i w dół To powszechna syrena policyjna
Podczas połączenia należy upewnić się, że dwa IC są połączone jako niestabilne oscylatory wielodotykowe Należy również zauważyć, że tryb niestabilny jest niezbędny do ułatwienia transmisji kolejnych impulsów Ponadto za pośrednictwem podłączonych głośników na gnieździe wyjściowym obwodu znajdują się sygnały wyjściowe
Kategoria: Schematy alarmowe
Pierwszy IC 555 jest podłączony do oscylatora niestabilnego niskiej częstotliwości Z drugiej strony, drugi IC 555 działa jako szybki oscylator niestabilny
Można również zmienić zakres częstotliwości alarmu, zmieniając wartość oporu Zmienny rezystor potencjału jest bardzo wygodny w tym procesie Oprócz dwóch zegarów IC 555 można użyć jednego NE556 IC
Podstawową zasadą tej opcji jest to, że NE556 IC ma podwójny zegar 555 Tak więc będzie działać w taki sam sposób, jak w przypadku użycia dwóch zegarów IC 555 To będzie głośny hałas, który będzie niezbędny do patrolu policji Można również powiększyć dźwięk wyjściowy za pomocą wzmacniacza dźwiękowego
Kategoria: Urządzenia do odtwarzania dźwięku
Warto zauważyć, że obwód można złożyć na dowolnej generalnej płycie PCB lub Vero Poniżej znajduje się lista komponentów, których potrzebujesz
blokator 68K
Dwa liczniki 555 IC
Trzy blokady 10 tys. obr./ min
Jeden opor 1K
Dwa kondensatory 10uf
Dwa kondensatory o wysokości 0.1u (104)
Zewnętrzny głośnik
Prosty alarm z tranzystorem 2N2907
Alarm alarmowy
Mechaniczne alarmy są zaprojektowane z łatwością do zbudowania dwóch kluczowych tranzystorów Obejmują one 2N2222 i 2N29097 Głośniki o rozmiarze 8 omów są wystarczające, aby wygenerować oczekiwaną częstotliwość wyjściową
Można też użyć starego głośnika, który nie działa dobrze Jego dźwięk może brakować harmonii Ale ten system jest inny, ponieważ jest zaprojektowany, aby stworzyć głośne syreny
Obwód wymaga urządzeń, które mogą być przeniesione
Dwa tranzystory — jeden 2N2222 i 2N29097
kondensator elektrolityczny 22uf
elektrolityczny lub ceramiczny kondensator o mocy 0.47uF
Trzy hamulce oporowe 39K, 47K i 22K
Głośnik-najlepiej ośmioma ohmicznymi głośnikami o mocy 0,5 W
Styl przycisku przełącznika

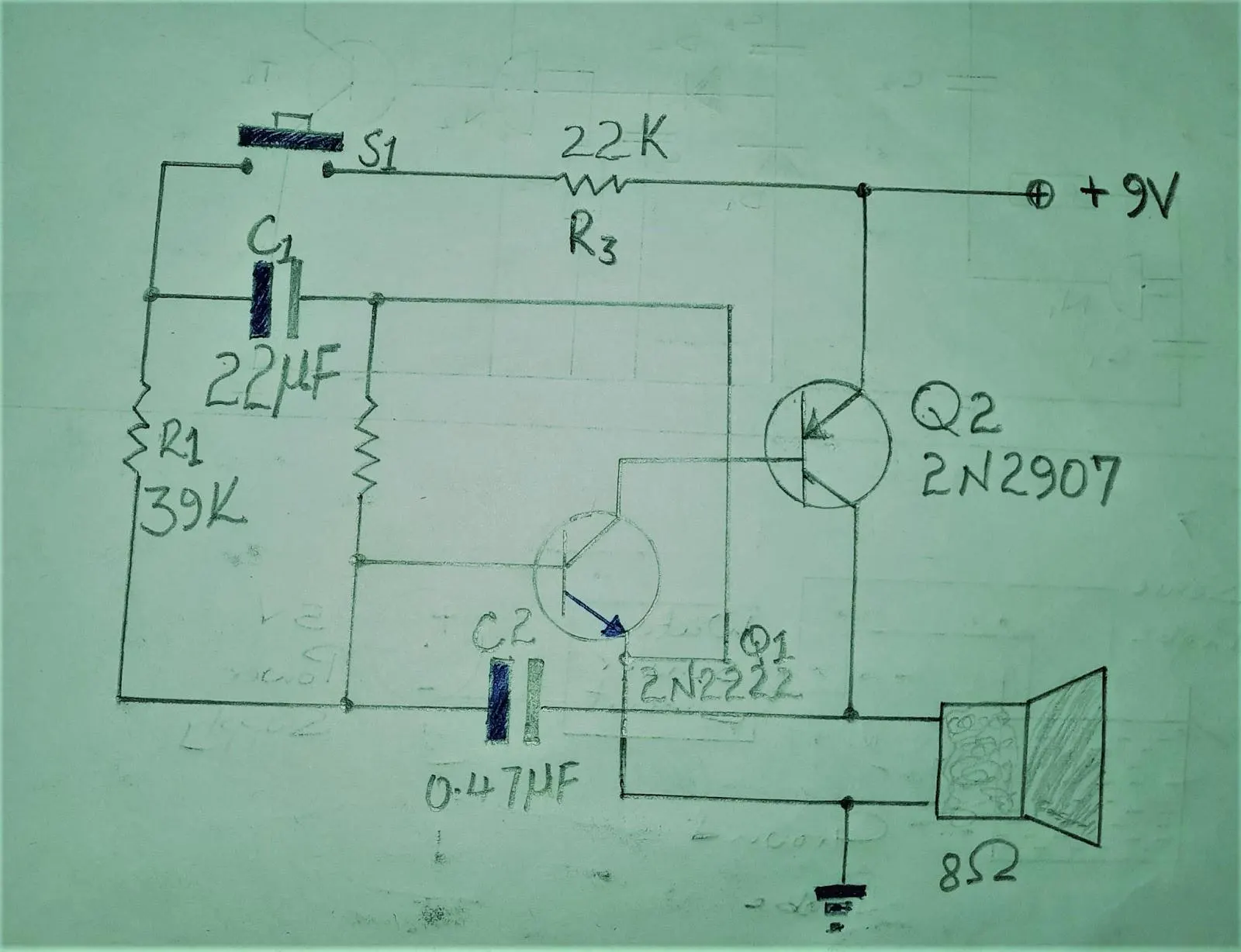

Sprawdź schemat obwodu
Prosty alarm z tranzystorem 2N2907
Elektryczny obwód alarmowy okrętu

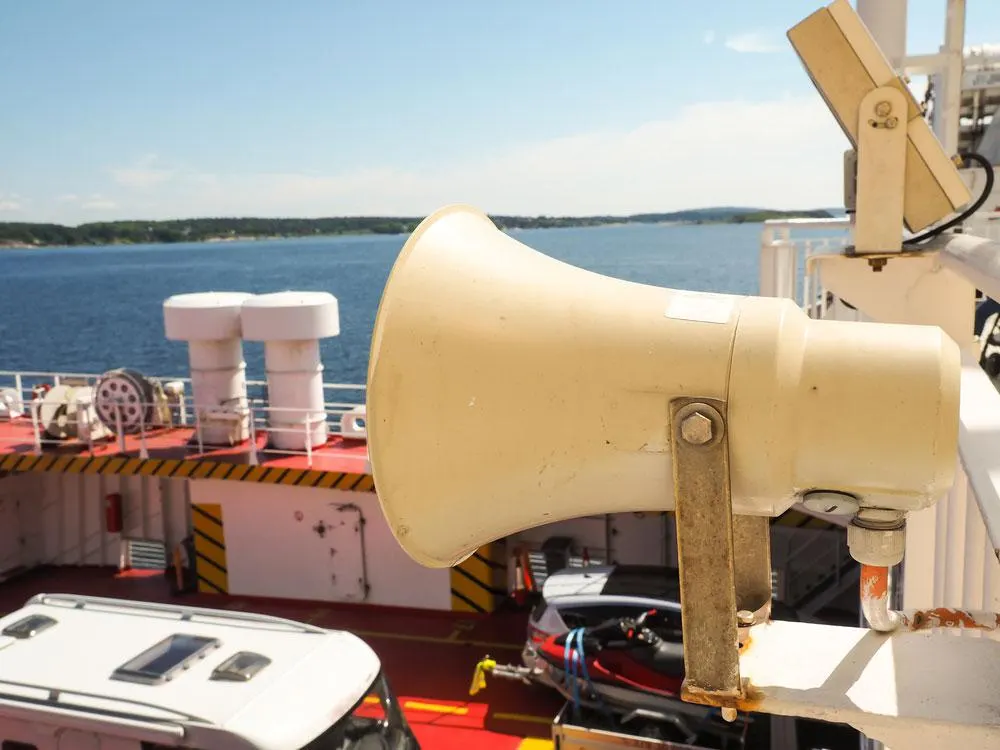

Głośnik na promie
Jeśli byłeś w okolicach portu, to pewnie słyszałeś głośny dźwięk syreny okrętowej. Takie mega syreny wymagają skomplikowanego układu, ale mimo to możesz go wykonać z kluczowych elementów. Uwaga, możesz obsługiwać kurs za pomocą źródła wyjściowego o niskiej mocy.
Niemniej jednak, aby zapewnić dźwiękowy system syreny, w tym wzmacniacz mocy, jest niezbędny. Będzie wzmacniać dźwięk, aby zapewnić sygnał wyjściowy, który przypomina prawdziwy statek.
Ta konfigurowalna Syrena oparta jest o multiwibrator i dwa tranzystory. Dlatego podstawa jej działania jest podobna do innych układów, które właśnie omówiliśmy. Niemniej jednak, ten dodatkowo charakteryzuje się stopniem wyjściowym o niskiej mocy.
Obecność trzeciego tranzystora ułatwia to ostatnie. Warto też zauważyć, że idealny głośnik dla tego układu ma impedancję około 40-80 omów.
Dodatkowo w układzie znajdziemy dwa kondensatory. Ich rolą jest regulacja natężenia dźwięku Syreny. Prosty montaż z wykorzystaniem elementów zilustrowanych na poniższym schemacie obwodu pozwoli uzyskać syrenę o częstotliwości około 300 herców.

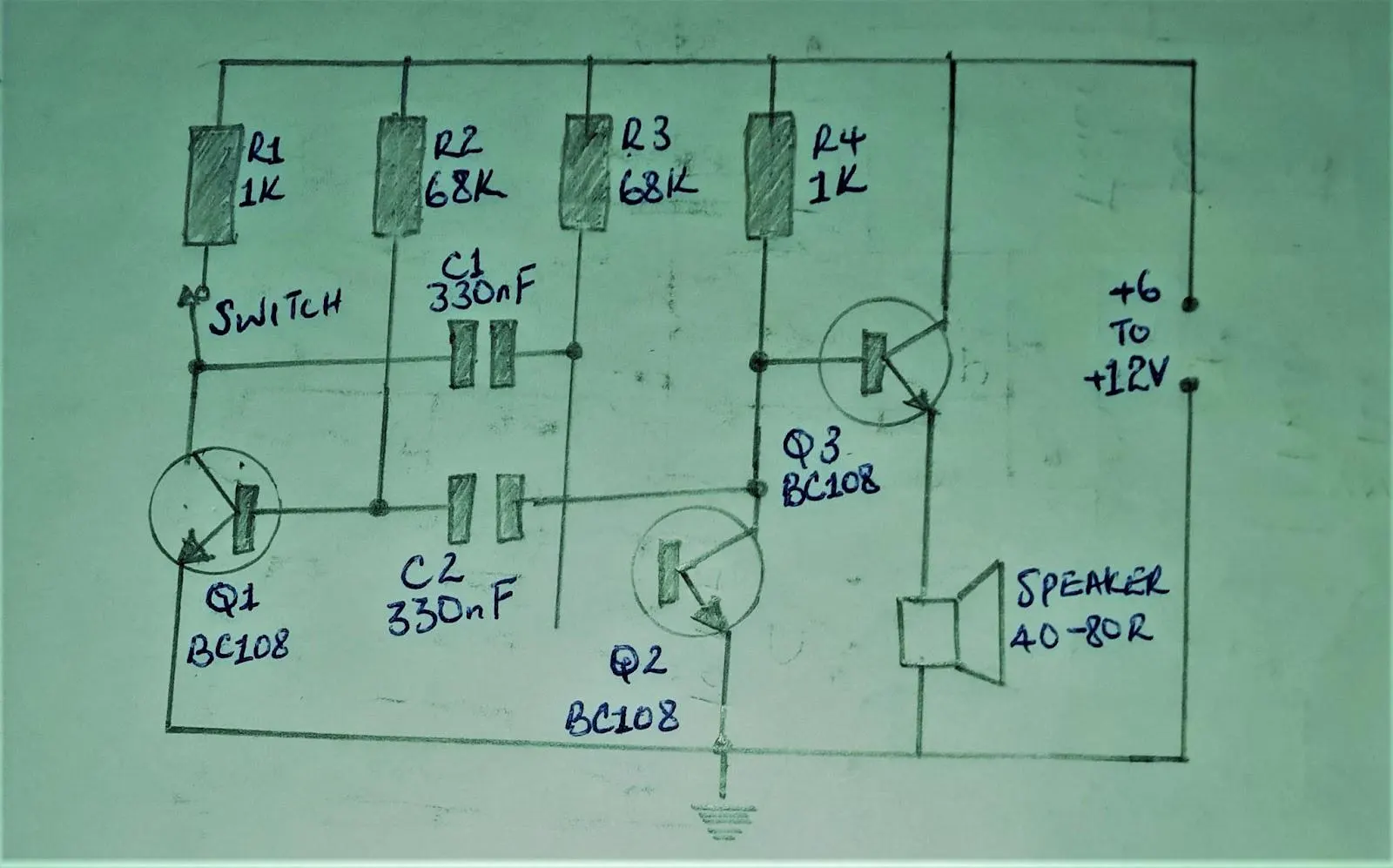

Schemat obwodu
Obwód syreny okrętowej
Zauważ również, że prąd spoczynkowy tego obwodu jest stosunkowo niski. Dlatego dźwięk syreny okrętowej może nie być tak wyraźny, jak byś sobie tego życzył. Mimo to, możesz poprawić jakość dźwięku poprzez zintegrowanie wyjścia kolektora tranzystora oznaczonego Q2 z wejściem innego wzmacniacza.
Uwaga: Upewnij się, że uwzględniasz w tej integracji kondensator elektrolityczny 1µF. Ponadto musisz zadbać o to, aby wyrównać go w układzie szeregowym z rezystorem 12k.
Zastosowania prostych syren
W wozach strażackich
W karetkach pogotowia, aby zasygnalizować innym użytkownikom drogi konieczność ustąpienia miejsca
Są obecne w samochodach policyjnych, aby odstraszyć przestępców
Przydatne w systemach bezpieczeństwa, takich jak urządzenia alarmowe
Proste syreny ze specjalnymi migaczami
Podsumowanie
Omówiliśmy zasadę działania jednego z najczęściej spotykanych urządzeń zewnętrznych w systemach bezpieczeństwa. Zagłębiliśmy się w szczegóły działania kilku standardowych syren. Jak widać, montaż jest prosty.
Niemniej jednak, rozważ użycie wzmacniacza audio, jeśli chcesz uzyskać lepszą jakość dźwięku. Pamiętaj również, że jesteśmy Twoim zaufanym sojusznikiem w dziedzinie elektroniki. Tak więc, porozmawiaj z nami, jeśli masz jakiekolwiek pytania dotyczące prostych syren i innych obwodów. Odpowiemy w najkrótszym możliwym terminie.
