Obwód Stroboskopowy Led-Wiele osób uważa, że budowanie obwodu stroboskopowego led jest trudne, ponieważ efekty błyskowe tworzą się poprzez skomplikowaną lampę błyskową ksenonową. Jednak z odpowiednim obwodem napędowym, tworzenie stroboskopu świetlnego jest łatwe. Dla twojego projektu świetlnego, możesz znaleźć materiały w każdym sklepie dla majsterkowiczów.
Z pewnością nie ma nic bardziej intrygującego niż obserwowanie, jak obwód elektroniczny emituje diodę LED w sposób włączony i wyłączony. Jeśli jesteś zainteresowany poznaniem świateł stroboskopowych i ich działania, to jesteś we właściwym miejscu. Tutaj dowiesz się, jak zbudować światło stroboskopowe za pomocą płytki drukowanej, aby wygenerować odpowiednie wyjście błyskowe.
1.Obwód Stroboskopowy Led-Czym jest obwód stroboskopowy LED?
Światło stroboskopowe LED to po prostu światło z jasnymi impulsami. Wytwarza bardzo intensywny i regularny błysk światła. Światła stroboskopowe są również znane jako światła mono (światła stroboskopowe z pojedynczym impulsem). Efekty stroboskopowe emitowane są z urządzenia stroboskopowego. Doskonałym przykładem światła stroboskopowego są niebieskie i czerwone reflektory w pojazdach policyjnych.
Częstym źródłem światła dla zestawów stroboskopowych są lampy halogenowe, lampy LED oraz ksenonowe lampy błyskowe. Obecnie stanowią one istotny aspekt latarek. Lampy stroboskopowe służą nie tylko do oświetlenia, ale są również pomocne jako broń do samoobrony. Dodatkowo są również stałym urządzeniem migającym w salach imprezowych i klubach.
Stroboskopy mają krótki czas cyklu i pełną moc błysku od 100 do 1000 watów. Przede wszystkim efekty stroboskopowe z pewnością emitują ze specjalnych urządzeń oświetleniowych, które wytwarzają krótki błysk światła stroboskopowego LED. Można je również znaleźć w zastosowaniach medycznych i handlowo-przemysłowych.
(światło stroboskopowe led na samochodzie policyjnym)
2. Obwód Stroboskopowy Led-Różnica między błyskiem a stroboskopem
Entuzjaści elektroniki często mylą termin stroboskopowy błysk i światło stroboskopowe. Stroboskopowy błysk światła jest rzeczywiście tak samo przyciągający wzrok, jak stroboskopowy błysk. Dlatego są one funkcjonalne w wielu dziedzinach jako urządzenia rozrywkowe. Jednak jedną istotną różnicą między błyskiem a stroboskopem jest energia błysku.
Chociaż lampa stroboskopowa ma światło błyskowe, tryb błysku jest z pewnością inny. Błysk stroboskopowy jest również jaśniejszy i tworzy ogromnie krótkie wybuchy światła. Tymczasem światło stroboskopowe ma światło przełączane impulsowo.
W przeciwieństwie do błysku, wzór podwójnego błysku światła stroboskopowego jest (2 x 20ms błyski na sekundę) zoptymalizowany do tworzenia ostrych migających błysków światła. Podobnie jak stroboskop, flash niewątpliwie ma krótki czas trwania błysku, ale mają wydłużony czas recyklingu i mniej precyzyjny kolor.
3. Jak zrobić światło stroboskopowe przy użyciu 555?
Te projekty DIY z pewnością pokazują schemat na budowanie LED Strobe Control Circuit przy użyciu 555 Timer IC, miganie 2 diod LED z zewnętrznym obwodem, jak również projekt obwodu.
Obwód Stroboskopowy Led-Hardware
Ten sprzęt jest rzeczywiście obowiązkowym elementem dla projektu światła stroboskopowego LED.
Elementy obwodu stroboskopowego LED
Jak podłączyć
Budowanie obwodu masy rozpoczyna się od IC 555 Timer i elementów czasowych rezystor RV1 & R1, a także kondensator C1. Aby uzyskać obwód światła aktywowanego w ciemności, szczególnie potrzebujesz baterii 9v jako źródła zasilania.
Ale jeśli zamiast tego masz zewnętrzny zasilacz, dostosuj go, aby uzyskać zasilanie 9 V. Dodatkowo będziesz potrzebował interfejsów z drutu zasilającego, aby połączyć oddzielny rezystor i kondensator z układem czasowym 555. To powiedziawszy,

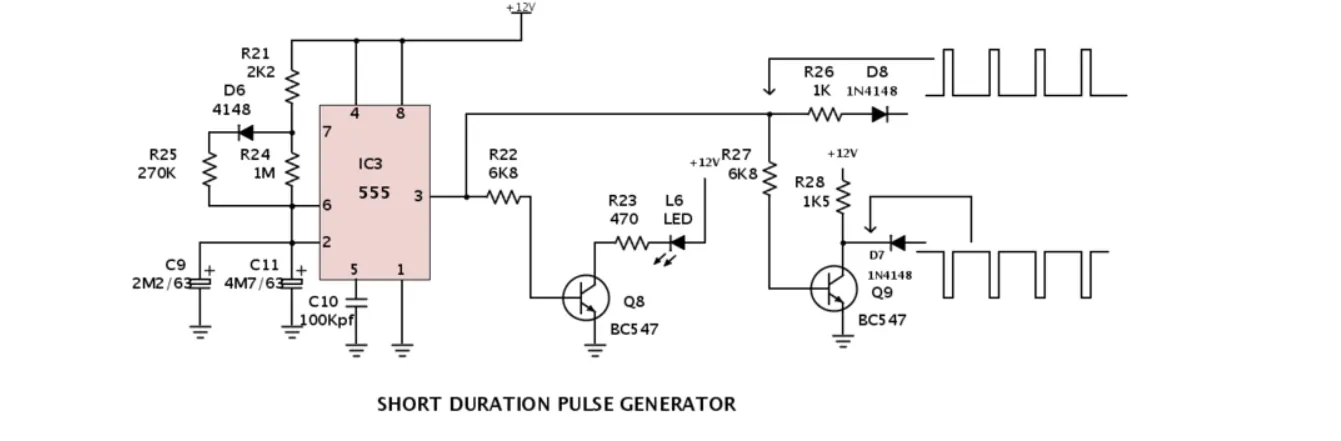

Obwód światła stroboskopowego LED IC 555 Timer
Obwód Stroboskopowy Led-Działanie
W obwodzie świetlnym timer IC 555 pracuje jako multiwibrator astabilny. Rozumiemy przez to, że nie posiada on stanu stabilnego. Układ sterownika LED tworzy na wyjściu ciągłe impulsy kwadratowe. Dodatkowo fale te powodują włączanie i wyłączanie diody LED. Poza tym, czas trwania sygnału migania zależy od wysterowania cyklu duty fali kwadratowej. Można również kontrolować prędkość migania obwodu stroboskopu ledowego poprzez obracanie pokrętła potencjometru. Ponadto sterownik LED o mocy 1 wata posiada podwójne zaciski: Katoda (-) i Anoda (+). Jeśli jednak wolisz uruchomić cały obwód w sposób ciągły, użyj 1-watowej diody LED obok radiatora LED. Dlatego wartość RV1 ma maksymalny prąd zbliżony do wartości znamionowej impulsu 100mA.
Obwód Stroboskopowy Led-Projekt obwodu
Możesz rzeczywiście zrozumieć kompletny schemat obwodu dzięki tym wskazówkom.
Migraine 2 diode LED
Ponownie, możesz zmodyfikować powyższą pracę tak, że diody LED będą migać na przemian. Dlatego, gdy jedna z nich gaśnie, druga włącza się w cyklu.
Dodatkowe elementy
Schemat obwodu
Poniżej przedstawiono obwód migających diod LED wraz ze schematem i wyjaśnieniem działania migających 2 diod LED.
Obwody migających 2 diod LED tworzące podwójne efekty stroboskopowe
Wnioski
Zabawny projekt budowy obwodu stroboskopowego LED jest niewątpliwie łatwy, gdy masz zarówno odpowiedni obwód napędzający, jak i płytkę obwodu Arduino LED Flasher. Tworzenie stroboskopu DIY daje Ci elastyczność regulacji i zmiany częstotliwości impulsów. Stąd możesz sprawić, że będą one niezwykle szybkie z wieloma wybuchami światła lub spowolnić je z kilkoma błyskami. Jeśli chodzi o tworzenie obwodu ledowego stroboskopu samodzielnie, istnieje wiele dostępnych opcji.
