Okrągła płyta PCB pozwala dopasować elektronikę do cylindrycznej obudowy, pierścienia LED lub czujnika, ale wymaga zaplanowania tolerancji obrysu, orientacji podczas montażu i oddzielania od panelu. Obrys kołowy wykonuje się przez frezowanie, a płytki w panelu podtrzymują mostki technologiczne, także z perforacją. Nacinanie V-score przebiega po liniach prostych, więc nie wyznaczy okrągłej krawędzi. Sposób usunięcia mostków trzeba uzgodnić przed rozmieszczeniem elementów przy brzegu PCB.

W skrócie

  • Na rysunku określ średnicę, tolerancję i bazy wymiarowe; uwzględnij także pozostałości mostków po rozdzieleniu panelu.
  • Fiduciale służą rozpoznawaniu położenia przez kamery, a otwory ustalające — mechanicznemu pozycjonowaniu. Nie są zamienne.
  • Dla okrągłych płytek przewiduj frezowanie z mostkami pełnymi albo perforowanymi, a nie nacinanie łuku metodą V-score.
  • Oceniaj wykorzystanie panelu razem z szerokością kanałów frezowania, ramką i miejscem na oprzyrządowanie.
  • Dobierz depanelizację do materiału, elementów przy krawędzi i wymaganego dopasowania płytki do obudowy.

Spis treści

Kiedy warto zastosować okrągłą PCB?

Kołowy obrys wynika przede wszystkim z mechaniki produktu. Sprawdza się w okrągłych oprawach oświetleniowych, zegarkach, pokrętłach i czujnikach umieszczanych w cylindrycznych osłonach. Płytka może być dyskiem albo pierścieniem z otworem na oś, soczewkę lub przewody. Otwór wewnętrzny wymaga osobnego zwymiarowania i uwzględnienia dostępu narzędzia.

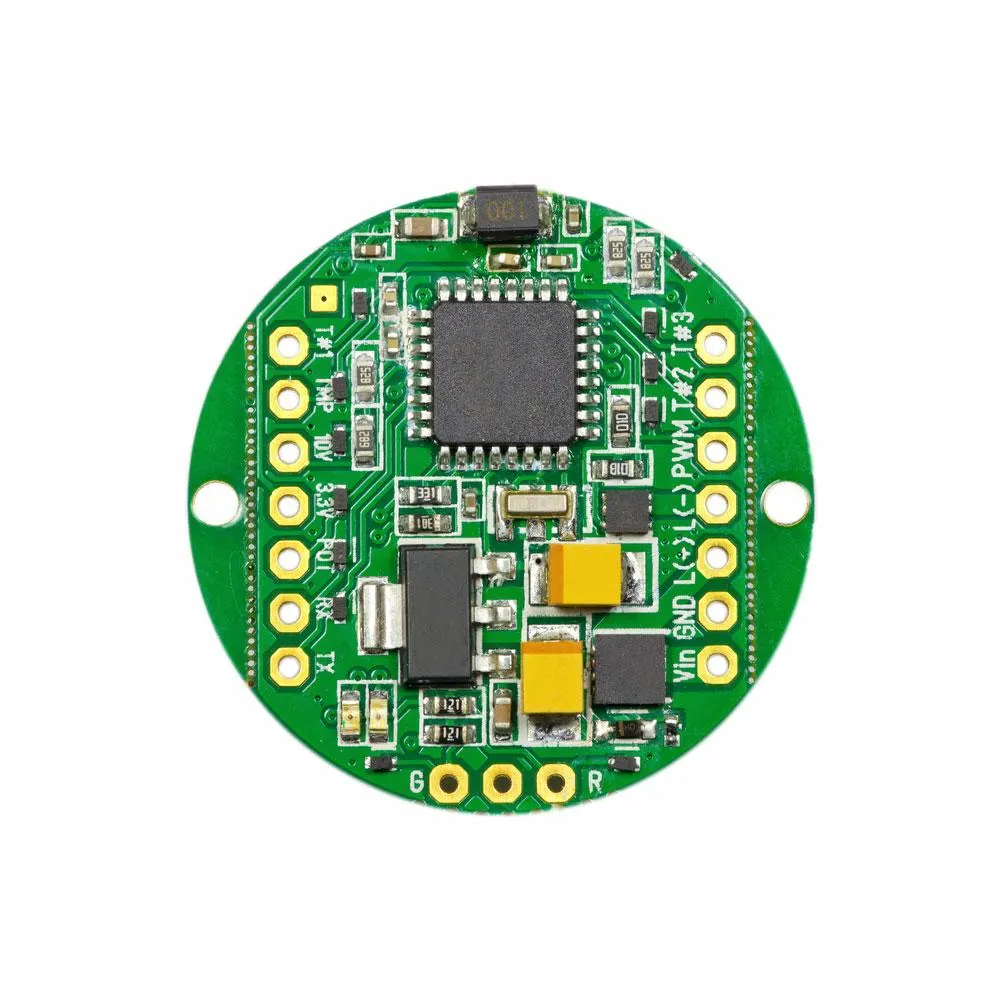

Okrągłe płytki PCB

Liczbę warstw dobiera się do połączeń, zasilania i wymagań sygnałowych, a nie do samego kształtu. Okrągła PCB może mieć jedną warstwę miedzi, dwie lub konstrukcję wielowarstwową. Przy małej średnicy sprawdź zwłaszcza ciągłość płaszczyzny masy oraz przewężenia ścieżek i pól miedzi między otworami a krawędzią.

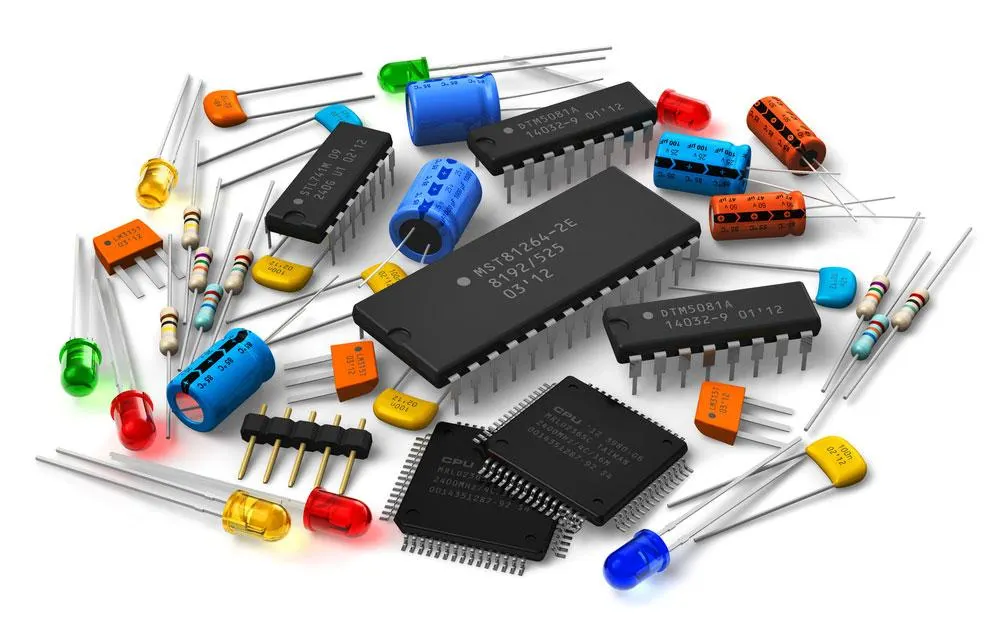

Komponenty elektroniczne na PCB

W module LED rozmieszczenie diod powinno odpowiadać optyce, a droga odprowadzania ciepła — warunkom pracy. Sam kształt koła nie poprawia chłodzenia. Podłoże metalowe może ułatwić przekazywanie ciepła do radiatora, lecz nadal liczą się warstwa dielektryczna i styk termiczny. Więcej o tej konstrukcji opisuje artykuł o aluminiowych PCB.

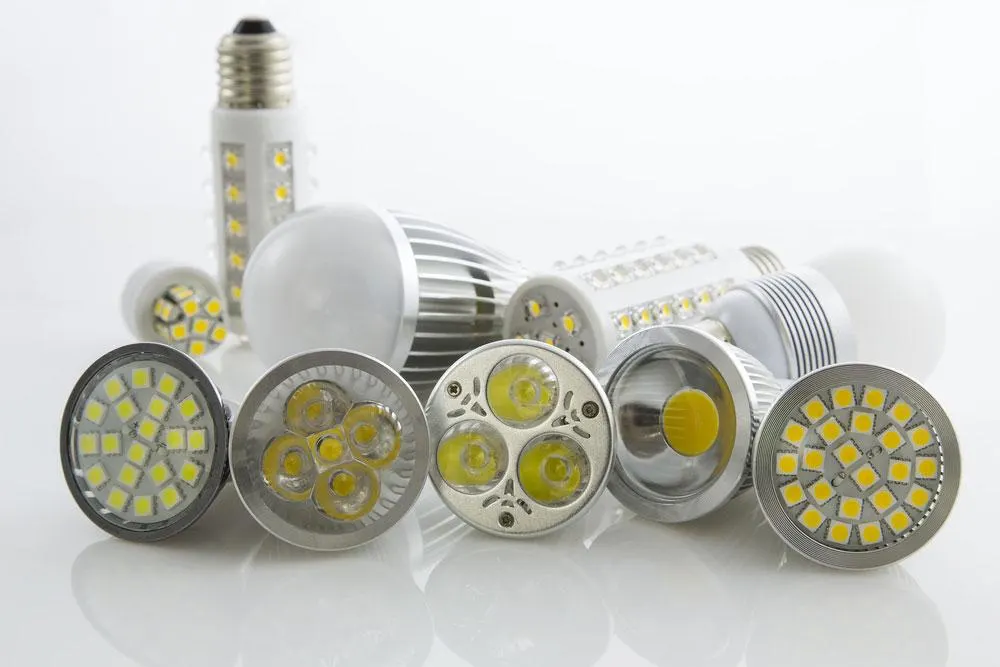

Diody LED na okrągłej płytce PCB

Jak określić obrys i tolerancje mechaniczne?

Obrys w CAD powinien być zamknięty i jednoznaczny, bez zdublowanych łuków oraz przerw. Podaj średnicę nominalną, położenie środka i odniesienie otworów do ustalonych baz. Jeżeli dodajesz spłaszczenie lub wycięcie orientujące, zwymiaruj je oddzielnie. Odległości miedzi od krawędzi sprawdź na wszystkich warstwach, także wokół otworu wewnętrznego.

Tolerancja obrysu jest pozycją do uzgodnienia z wykonawcą. Dla standardowego frezowania przyjmuje się typowo tolerancję wymiarów obrysu rzędu ±0,2 mm, lecz nie jest to gwarancja dla każdego materiału i procesu. Potwierdź, czy zapis dotyczy wymiaru średnicy, położenia profilu czy innej cechy. Nie traktuj tolerancji średnicy jako automatycznej tolerancji promieniowej ani jako określenia okrągłości.

Dopasowanie sprawdzaj dla największej dopuszczalnej płytki i najmniejszego otworu obudowy. Jeśli PCB ustalają słupki lub kołki, do oceny dochodzi położenie otworów względem obrysu. Przy pasowaniu w rowku znaczenie ma również grubość laminatu. Nominalne modele CAD nie pokazują tych skrajnych kombinacji.

CechaCo określić na rysunku?Dlaczego ma znaczenie?
Średnica zewnętrznaWymiar nominalny, tolerancję i sposób kontroliDecyduje o wejściu do gniazda obudowy
Otwór centralnyŚrednicę, tolerancję i położenie względem bazZapewnia miejsce na oś lub element optyczny
Otwory montażoweWymiary gotowe, metalizację i tolerancje położeniaWarunkują zgodność ze słupkami i śrubami
Miejsca po mostkachDopuszczalne wystawanie, zagłębienie i sposób obróbkiMogą lokalnie zmienić dopasowanie mimo poprawnej średnicy
Strefa przy krawędziOdstępy miedzi i elementów od konturu oraz narzędziaChroni połączenia podczas frezowania i rozdzielania
Projektowanie okrągłych płytek drukowanych

Fiduciale i otwory ustalające: jak zapobiec obrotowi płytki?

Sam okrągły obrys nie wskazuje orientacji kątowej. Automat montażowy musi rozpoznać położenie i obrót układu pól, a przyrząd testujący musi ustawić płytkę tak, aby sondy trafiły we właściwe punkty. Potrzebne są zatem jednoznaczne cechy odniesienia.

Fiduciale, czyli znaczniki optyczne, to rozpoznawalne pola miedzi z odsłoniętą powierzchnią i wolnym otoczeniem. Nie należy nanosić na nie pasty lutowniczej ani zasłaniać ich nadrukiem. Znaczniki panelowe umieszcza się na ramce, a znaczniki pojedynczej płytki lub lokalne przy wymagających układach dobiera do procesu montażu. Typowo stosuje się trzy znaczniki globalne nieleżące na jednej prostej; ich rozmieszczenie powinno jednoznacznie wskazywać orientację. Wymiary i wymagane wolne pole potwierdza montownia.

Otwory technologiczne i ustalające współpracują z kołkami przyrządu. Zwykle projektuje się je jako niemetalizowane, z uzgodnioną średnicą gotową, tolerancją i wolną przestrzenią wokół. Mogą znajdować się wyłącznie na ramce, jeśli służą obsłudze panelu. Jeżeli będą potrzebne po depanelizacji, muszą pozostać na płytce.

Otwór pośrodku koła sam nie blokuje obrotu. Dodatkowy punkt ustalający, wycięcie lub asymetryczny układ otworów może rozwiązać ten problem. Przy bazowaniu na kołkach trzeba też uniknąć zakleszczania wskutek tolerancji rozstawu; rozwiązaniem bywa kołek odciążony albo otwór podłużny. Otwór na śrubę z dużym luzem nie staje się automatycznie dokładnym otworem ustalającym.

Panelizacja: mostki pełne, perforacja czy V-score?

Prostokątna ramka ułatwia transport panelu przez linię montażową, podparcie podczas druku pasty i mocowanie w przyrządach. W jej wnętrzu okrągłe płytki pozostają połączone mostkami, a pozostałą część obrysu frezuje się przed montażem. Szerokość kanałów musi umożliwiać przejście frezu, a układ mostków zapewniać sztywność podczas obsadzania i lutowania.

Sposób połączeniaZastosowanie przy okrągłej PCBCo uzgodnić?
Frezowanie z pełnymi mostkamiŁuki obrysu są wyfrezowane, a mostki utrzymują płytkę w paneluPołożenie mostków i dostęp do ich późniejszego wycięcia
Mostki perforowane, tzw. mouse bitesRząd otworów osłabia mostek i wyznacza miejsce rozdzieleniaGeometrię perforacji, naprężenia podczas rozdzielania i stan krawędzi
Nacięcia V-scoreWyłącznie proste linie podziału; nie odwzorowują kołowego obrysuEwentualne zastosowanie do prostych części ramki w rozwiązaniu mieszanym

Mostki perforowane są odmianą połączenia pozostawionego przy frezowaniu obrysu. Ułatwiają rozdzielenie, lecz mogą pozostawić nierówności. Pełny mostek przeznaczony do końcowego frezowania pozwala zaplanować obróbkę krawędzi bez przełamywania laminatu. Żaden wariant nie zwalnia z oceny ugięcia płytki i dostępu narzędzia.

Mostków nie umieszczaj przy złączach wychodzących poza obrys ani bezpośrednio obok elementów wrażliwych na zginanie, takich jak kondensatory ceramiczne. Dla wąskiego pierścienia sprawdź także podparcie od strony otworu wewnętrznego. Zasady ramki i uzgodnień montażowych rozwija poradnik o panelizacji PCB.

Założony przykład: koło w kwadratowej komórce panelu

Założony przykład — dane wejściowe: płytka jest pełnym kołem o średnicy D = 40 mm, a przypisana jej kwadratowa komórka ma bok a = 40 mm. Pomijamy odstępy, ramkę, otwory i pola technologiczne. To model geometryczny, a nie gotowy układ do frezowania.

  • Promień płytki: r = D / 2 = 20 mm.
  • Pole koła: A = π × r² = 400π mm² ≈ 1256,64 mm².
  • Pole komórki: S = a² = 1600 mm².
  • Udział powierzchni płytki: A / S = π / 4 ≈ 0,7854, czyli około 78,5% powierzchni komórki.

Założony przykład — wariant z odstępem: zachowujemy D = 40 mm, ale przyjmujemy odstęp między obrysami g = 2 mm, więc bok komórki wynosi a = D + g = 42 mm. Pole komórki to 42² = 1764 mm², a udział płytki wynosi 400π / 1764 × 100% ≈ 71,2%. Przyjęty odstęp służy wyłącznie obliczeniu; nie stanowi zalecenia dla średnicy frezu ani konkretnego procesu.

Wynik π/4 dotyczy koła wpisanego w kwadrat, a nie całego panelu produkcyjnego. Ramka i dodatkowe pola technologiczne zmniejszają udział gotowych płytek w tej samej prostokątnej siatce. Układ z przesuniętymi rzędami może poprawić upakowanie kół, ale trzeba ponownie sprawdzić mostki, podparcie i drogi narzędzia. Udział powierzchni nie jest wydajnością produkcji ani procentem sprawnych sztuk.

Jak oddzielać okrągłe płytki od panelu?

Depanelizacja oznacza rozdzielenie panelu na pojedyncze płytki. Wybór metody wpływa na naprężenia w laminacie, obciążenie połączeń lutowanych i wygląd gotowej krawędzi. Zaplanuj go przed zatwierdzeniem rozmieszczenia elementów, szczególnie gdy PCB ma ciasno pasować do obudowy.

  • Frezowanie mostków: narzędzie usuwa pozostałe połączenia w podpartym zespole. Potrzebne są mocowanie, przestrzeń na frez i odciąg pyłu. Metoda umożliwia obróbkę po łuku, ale wymaga ochrony elementów i kontroli gotowego konturu.
  • Wycinanie mostków dedykowanym narzędziem: nożyce do mostków lub wykrojnik oddzielają połączenie miejscowo. Trzeba dopasować geometrię narzędzia, dostęp i podparcie, aby nie zgniatać krawędzi ani nie wyginać całej płytki.
  • Rozłamywanie mostków perforowanych: może być odpowiednie po ocenie konstrukcji i obciążeń. Należy podpierać płytkę blisko miejsca rozdzielenia, a nie skręcać panel przez zamontowane elementy. Pozostałości perforacji mogą wymagać obróbki.
  • Cięcie laserowe: wymaga procesu dobranego do materiału i grubości. Należy ocenić wpływ cieplny, stan krawędzi oraz usuwanie produktów cięcia; nie jest automatycznie zamienne z frezowaniem.

Separator do prostych nacięć V-score nie zastępuje wycinania mostków na kołowym obrysie. Po depanelizacji sprawdź krawędzie, miejsca mocowania i obszary sąsiadujące z mostkami. Kontrola wzrokowa nie wyklucza wszystkich uszkodzeń połączeń, dlatego zakres sprawdzeń elektrycznych i funkcjonalnych powinien uwzględniać ryzyko tego etapu.

Co przekazać do produkcji i montażu?

Dokumentacja powinna opisywać zarówno pojedynczą PCB, jak i zatwierdzony panel. Jeżeli panel opracowuje wykonawca, przekaż ograniczenia obudowy oraz strefy, w których mostki są niedopuszczalne. Rysunek panelu należy uzgodnić z montownią przed wykonaniem szablonu do pasty i oprzyrządowania.

  1. Przygotuj obrys, warstwy miedzi, maski i opisów oraz dane wierceń z rozróżnieniem otworów metalizowanych i niemetalizowanych.
  2. Dodaj rysunek wymiarowy z tolerancjami, bazami, grubością i wymaganiami dotyczącymi krawędzi po rozdzieleniu.
  3. Ustal ramkę, kanały frezowania, mostki, fiduciale, otwory technologiczne i sposób orientowania panelu.
  4. Wskaż obszary podparcia, elementy wystające poza obrys oraz dostęp potrzebny do depanelizacji.
  5. Uzgodnij dostawę w panelach albo jako pojedyncze płytki i wskaż etap kontroli po ich oddzieleniu.

Sprawdź wyeksportowane dane w niezależnej przeglądarce, zwłaszcza ciągłość konturu i zgodność otworów z rysunkiem. Pomocny będzie opis przygotowania plików Gerber. Wszystkie pliki, rysunek oraz dane montażowe muszą dotyczyć tej samej wersji projektu.

Produkcja płytek PCB

Najczęstsze błędy w projekcie okrągłej PCB

  • Średnica płytki równa nominalnej średnicy gniazda. Brakuje miejsca na tolerancje obu części i pozostałości mostków.
  • Brak orientacji kątowej. Symetryczny obrys i otwór centralny nie wskazują położenia złączy ani punktów testowych.
  • Mylenie fiduciali z otworami ustalającymi. Kamera i przyrząd mechaniczny potrzebują różnych cech odniesienia.
  • V-score narysowany po łuku. Kołowy kontur wymaga innego sposobu obróbki i rozdzielenia.
  • Mostek przy delikatnym elemencie. Siła rozdzielania może obciążać komponent i jego połączenia lutowane.
  • Liczenie tylko pola koła. Pominięte kanały, ramka i oprzyrządowanie zawyżają ocenę wykorzystania panelu.
  • Brak kryterium dla krawędzi po depanelizacji. Płytka może spełniać wymiar na wyfrezowanych łukach, a mimo to nie mieścić się w obudowie przy pozostałym mostku.

Pytania o okrągłe płytki PCB

Czy okrągłą płytkę można oddzielić metodą V-score?

Nie można wykonać w ten sposób pełnego kołowego obrysu, ponieważ nacięcia biegną po liniach prostych. Okrągłe PCB panelizuje się przez frezowanie z pozostawieniem mostków, także perforowanych. Proste nacięcia mogą dotyczyć pomocniczych fragmentów panelu, jeśli przewiduje to uzgodniony projekt.

Jaką tolerancję średnicy wpisać na rysunku?

Taką, która wynika z pasowania do obudowy i została potwierdzona przez wykonawcę. Typowa tolerancja frezowania jest punktem wyjścia do rozmowy, nie gotową specyfikacją. Oddziel wymaganie dla średnicy od położenia otworów oraz dopuszczalnych pozostałości mostków.

Czy fiduciale na ramce wystarczą do montażu?

Nie zawsze. Pomagają określić położenie panelu, ale potrzeba znaczników na pojedynczych płytkach i przy wybranych układach zależy od dokładności montażu, geometrii panelu oraz możliwości urządzeń. Uzgodnij je z montownią przed zamknięciem projektu.

Czy po perforowanych mostkach zostaje gładki obrys?

Nie należy tego zakładać. Mogą pozostać wystające włókna lub zagłębienia po otworach. Jeżeli krawędź stanowi powierzchnię pasowania, ustal dopuszczalny profil i ewentualną obróbkę wykańczającą albo wybierz wyfrezowanie mostków.

Czy otwór montażowy może służyć do ustalania płytki?

Tak, jeśli jego średnica, tolerancja położenia i sposób współpracy z kołkiem zostały do tego dobrane. Sam otwór przelotowy na śrubę może mieć zbyt duży luz. Sprawdź również, czy układ ustalający uniemożliwia niepożądany obrót.

Czy można depanelizować okrągłą PCB ręcznie po lutowaniu?

Można rozważyć to dla odpowiednio zaprojektowanych mostków po ocenie naprężeń i podparcia. Przy wrażliwych elementach, cienkich pierścieniach lub ciasnym pasowaniu korzystniejsze może być kontrolowane wycięcie mostków. Metodę trzeba zatwierdzić dla konkretnego zespołu, zamiast dobierać ją dopiero przy gotowym panelu.
