Brzęczyki piezoelektryczne i magnetyczne należą do najczęściej stosowanych elementów sygnalizacji dźwiękowej. Informują o zdarzeniach w samochodach, telefonach, sprzęcie AGD, alarmach, urządzeniach przemysłowych i prostych modułach elektronicznych. Są niedrogie, kompaktowe i łatwe do zintegrowania z płytką PCB, dlatego często pojawiają się już na etapie pierwszego prototypu. Poniżej porównujemy dwa najważniejsze typy brzęczyków: piezoelektryczne i magnetyczne.
Brzęczyki piezoelektryczne i magnetyczne - przegląd
Na rynku można spotkać kilka odmian sygnalizatorów dźwiękowych, ale w projektach elektronicznych najczęściej wybiera się właśnie brzęczyki piezoelektryczne albo magnetyczne. Różnią się sposobem wytwarzania dźwięku, poborem prądu, typowym napięciem zasilania i wymaganiami dla układu sterującego.
Brzęczyk piezoelektryczny
Brzęczyk piezoelektryczny wykorzystuje odwrotne zjawisko piezoelektryczne: po przyłożeniu napięcia element ceramiczny odkształca się mechanicznie. Typowy przetwornik ma cienką warstwę ceramiki piezoelektrycznej połączoną z metalową blaszką. Gdy układ sterujący pobudza element sygnałem zmiennym, płytka drga i wytwarza falę dźwiękową.
Brzęczyk piezoelektryczny
Brzęczyk magnetyczny
Brzęczyk magnetyczny opiera się na cewce, magnesie, jarzmie i elastycznej membranie lub dysku. Prąd płynący przez cewkę tworzy pole magnetyczne, które przyciąga membranę. Gdy pole zmienia się w czasie, membrana drga z częstotliwością sterowania i zamienia energię elektryczną na dźwięk.
Brzęczyki piezoelektryczne i magnetyczne - właściwości
Dobór brzęczyka warto zacząć od parametrów elektrycznych i akustycznych. Poniższe zakresy są typowe dla popularnych komponentów, ale w projekcie należy zawsze sprawdzić konkretną kartę katalogową.
Brzęczyk piezoelektryczny
Szeroki zakres napięcia roboczego, często od około 3 V do nawet kilkuset woltów w specjalnych wykonaniach.
Niski pobór prądu, zwykle poniżej 30 mA.
Wysoki poziom ciśnienia akustycznego, typowo około 85-120 dB w zależności od modelu i odległości pomiaru.
Zazwyczaj większa średnica elementu niż w małych brzęczykach magnetycznych.
Stosunkowo wysoka częstotliwość rezonansowa, najczęściej w zakresie około 1-6 kHz.

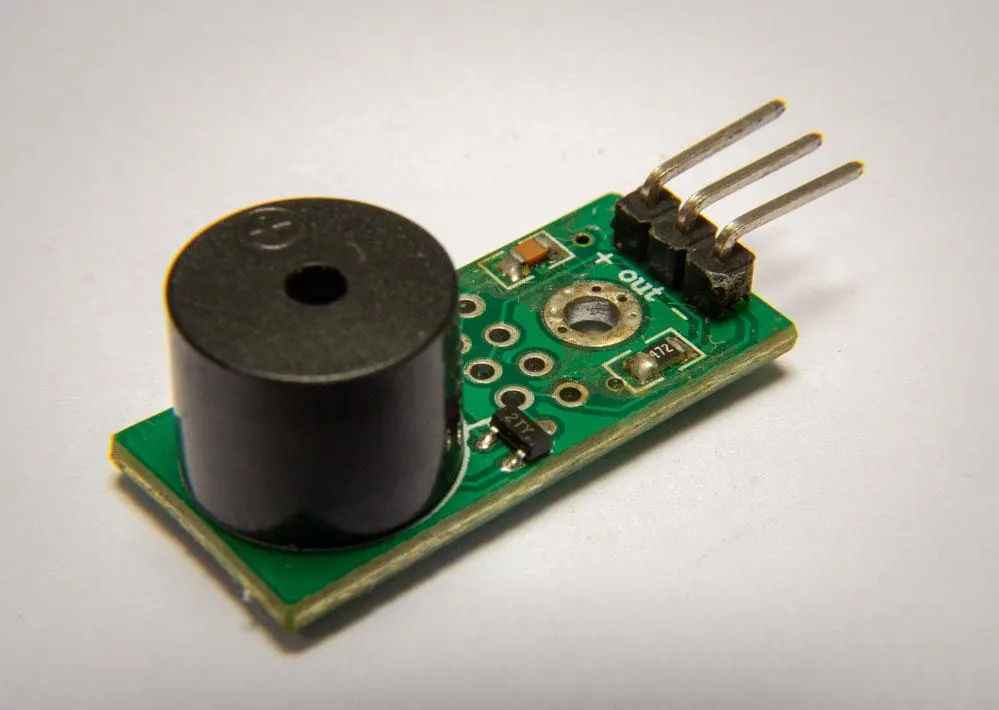

Moduł z brzęczykiem piezoelektrycznym do Arduino
Brzęczyk magnetyczny
Węższy zakres napięcia roboczego, często około 1-16 V.
Wyższy pobór prądu, zwykle około 30-100 mA.
Małe wymiary, wygodne przy bardzo ograniczonej powierzchni PCB.
Typowy poziom ciśnienia akustycznego około 70-95 dB.
Niższa częstotliwość rezonansowa niż w wielu brzęczykach piezoelektrycznych.
Brzęczyki piezoelektryczne i magnetyczne - konstrukcja
Różnica w budowie bezpośrednio wpływa na sposób sterowania i zachowanie akustyczne obu elementów.
Brzęczyk piezoelektryczny
Sercem brzęczyka piezoelektrycznego jest element piezoelektryczny: metalowa płytka połączona z ceramiką piezoelektryczną. Po obu stronach ceramiki znajdują się elektrody doprowadzające sygnał elektryczny. Materiał piezoelektryczny może generować napięcie pod wpływem odkształcenia, a w odwrotnym kierunku odkształca się po przyłożeniu napięcia. W brzęczyku wykorzystywany jest ten drugi efekt.
Brzęczyk magnetyczny
Brzęczyk magnetyczny, podobnie jak piezoelektryczny, może występować jako element aktywny z wbudowanym generatorem albo jako pasywny przetwornik wymagający zewnętrznego sterowania. Wersja aktywna zwykle potrzebuje tylko zasilania stałego i zawiera prosty układ napędowy. Wersja pasywna wymaga sygnału, najczęściej prostokątnego, o dobranej częstotliwości.
Brzęczyki piezoelektryczne i magnetyczne - zasada działania
Brzęczyk piezoelektryczny
Po przyłożeniu napięcia zmiennego element piezoelektryczny cyklicznie rozszerza się i kurczy. Zmiana polaryzacji powoduje szybkie drgania płytki, a te drgania pobudzają powietrze i tworzą dźwięk. Największą głośność uzyskuje się zwykle w pobliżu częstotliwości rezonansowej danego elementu.
Brzęczyk magnetyczny
W brzęczyku magnetycznym prąd płynący przez cewkę wytwarza pole elektromagnetyczne, które przyciąga membranę. Zmienny sygnał sterujący powoduje narastanie i zanikanie pola, więc membrana porusza się tam i z powrotem. Częstotliwość jej drgań odpowiada częstotliwości pobudzenia i decyduje o wysokości tonu.
Warianty brzęczyków
Poza brzęczykami magnetycznymi i piezoelektrycznymi spotyka się także kilka pokrewnych rozwiązań. W praktyce różnice między nazwami bywają zależne od producenta, dlatego przy zakupie najważniejsza pozostaje karta katalogowa.
Brzęczyki elektromagnetyczne
Brzęczyk elektromagnetyczny zawiera magnes, cewkę, membranę, obudowę i często prosty oscylator. Działa podobnie do brzęczyka magnetycznego: pole magnetyczne wprawia membranę w drgania. Wiele takich elementów pracuje w okolicy kilku kiloherców, na przykład około 2 kHz.
Brzęczyki mechaniczne
Brzęczyki mechaniczne korzystają z podobnej idei pobudzania elementu drgającego, ale część odpowiedzialna za dźwięk może być powiązana z obudową lub zewnętrznym elementem mechanicznym. Są prostsze, lecz zwykle mniej elastyczne od nowoczesnych przetworników elektronicznych.
Brzęczyki elektromechaniczne
Brzęczyki elektromechaniczne wykorzystują metalowy dysk lub membranę oraz elektromagnes. Dźwięk powstaje dzięki ruchowi części mechanicznej pobudzanej polem magnetycznym, dlatego zasada działania jest bliska konstrukcjom magnetycznym.

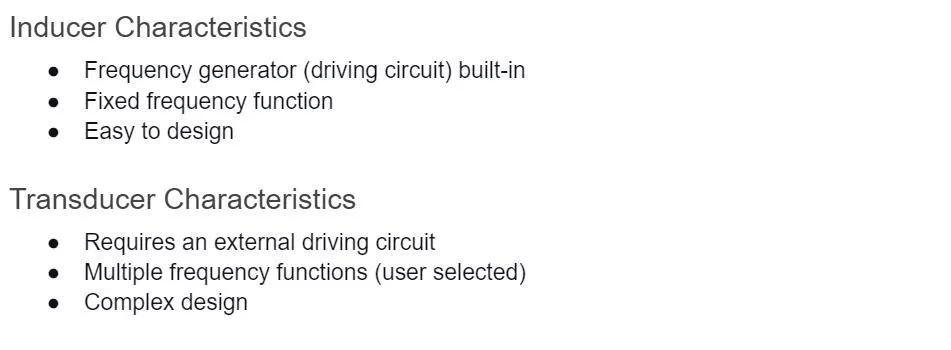

Brzęczyki piezoelektryczne i magnetyczne: przetworniki i sygnalizatory aktywne
Brzęczyki są sprzedawane jako przetworniki pasywne albo sygnalizatory aktywne. Wersja aktywna ma wbudowany układ napędowy, więc w wielu aplikacjach wystarczy podać napięcie stałe. To upraszcza projekt, ale ogranicza elastyczność: częstotliwość dźwięku jest zwykle ustalona przez producenta i nie da się jej swobodnie zmieniać.
Przetwornik pasywny nie ma wbudowanego generatora, dlatego wymaga zewnętrznego obwodu sterującego. W zamian pozwala dobrać częstotliwość, rytm, głośność i sposób modulacji sygnału do konkretnego urządzenia. To lepszy wybór, gdy brzęczyk ma odtwarzać różne sygnały ostrzegawcze lub gdy ton musi być zsynchronizowany z pracą mikrokontrolera.
Różnica jest widoczna przy generowaniu tonu. Pasywny przetwornik potrzebuje sygnału o określonej częstotliwości, zwykle prostokątnego lub sinusoidalnego. Sygnalizator aktywny generuje ton samodzielnie po podaniu właściwego napięcia zasilania.
Jeśli potrzebny jest przerywany sygnał, przetwornik można sterować serią impulsów o dobranej częstotliwości. W przypadku wskaźnika aktywnego zwykle przełącza się całe zasilanie, na przykład tranzystorem sterowanym z mikrokontrolera albo sygnałem PWM o niskiej częstotliwości.
Kluczowa specyfikacja brzęczyków
Niezależnie od konstrukcji, przy porównywaniu brzęczyków najważniejsze są poniższe parametry. To one decydują o tym, czy element będzie wystarczająco głośny, łatwy do wysterowania i zgodny z zasilaniem na płytce.
Brzęczyki piezoelektryczne i magnetyczne: charakterystyka częstotliwościowa
Brzęczyk nie brzmi tak samo w całym paśmie. Dla jednych częstotliwości wytwarza wysoki poziom ciśnienia akustycznego, dla innych znacznie niższy. Charakterystyka częstotliwościowa pokazuje, w jakim zakresie element pracuje najefektywniej.
Poziom ciśnienia akustycznego (SPL)
SPL, czyli poziom ciśnienia akustycznego, podaje się w decybelach. Parametr określa, jak głośny jest brzęczyk w warunkach pomiaru wskazanych przez producenta, na przykład przy określonym napięciu i odległości. W wolnym polu poziom dźwięku spada w przybliżeniu o 6 dB przy każdym podwojeniu odległości od źródła.

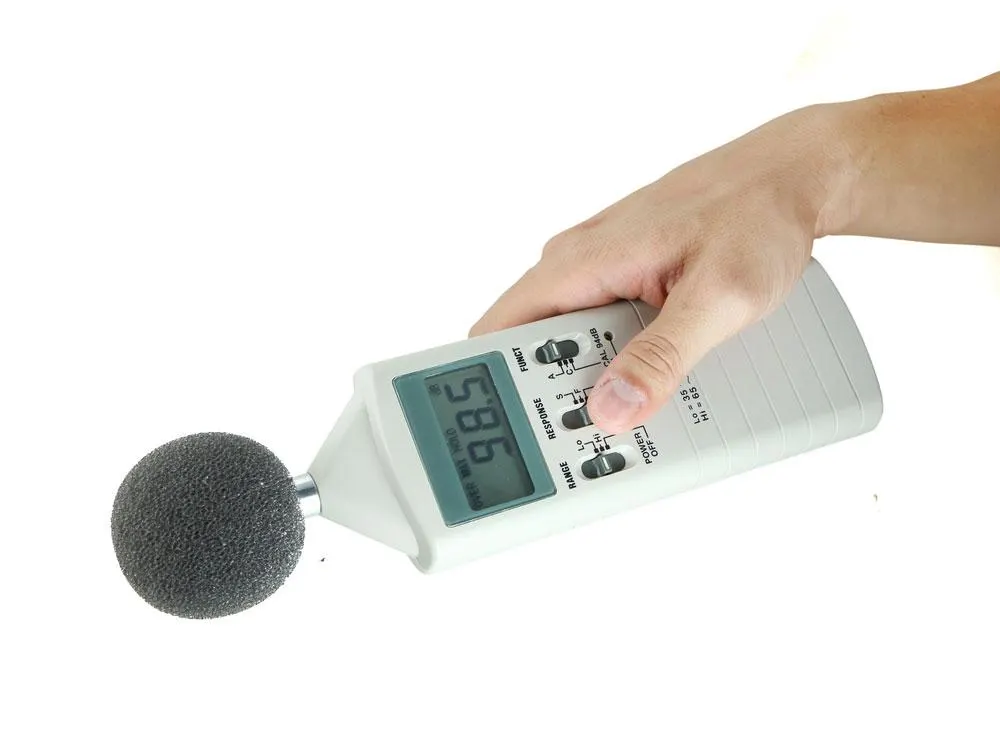

Miernik poziomu dźwięku
Częstotliwość rezonansowa
Częstotliwość rezonansowa, mierzona w hercach, wskazuje częstotliwość, przy której element mechaniczny drga najłatwiej. W pobliżu tego punktu brzęczyk zwykle osiąga najwyższy poziom dźwięku przy danym napięciu sterowania.
Brzęczyki piezoelektryczne i magnetyczne: napięcie robocze
Brzęczyki piezoelektryczne są zwykle elementami sterowanymi napięciowo i mogą pracować w szerokim zakresie napięć, na przykład 3-250 V zależnie od konstrukcji. Brzęczyki magnetyczne są bardziej obciążające prądowo, dlatego częściej pracują przy niższych napięciach, typowo około 1-16 V, ale pobierają większy prąd.
Impedancja
Impedancja określa zależność między napięciem a prądem przy sygnale zmiennym. Nie jest stała jak rezystancja dla prądu stałego: zmienia się wraz z częstotliwością, dlatego ma znaczenie przy doborze układu sterującego, tranzystora i ograniczeń prądowych układu.
Brzęczyki piezoelektryczne i magnetyczne: zastosowania

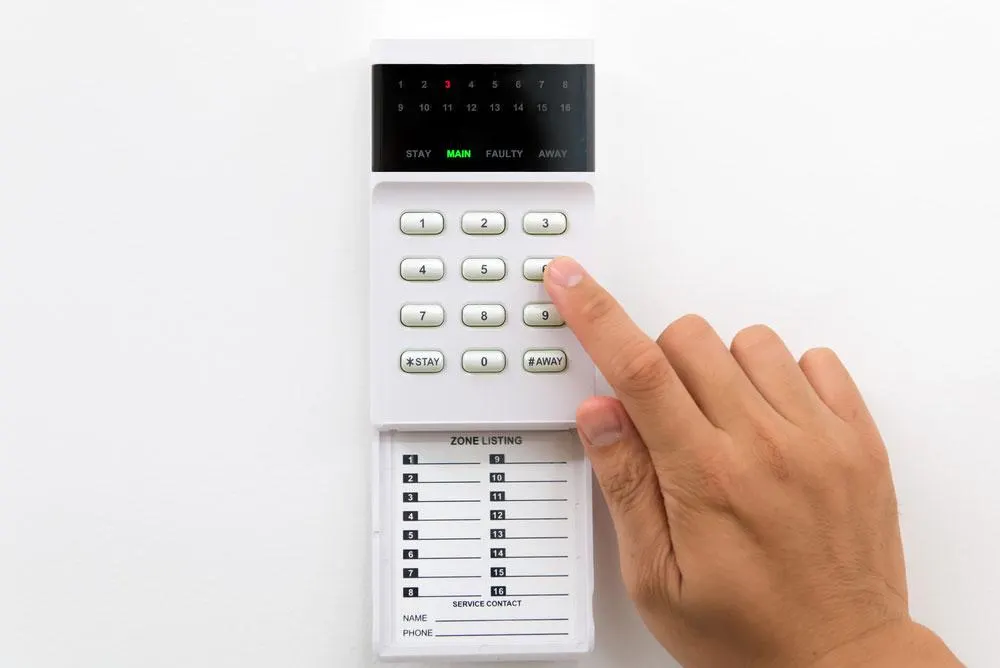

Domowy system alarmowy
Brzęczyki stosuje się w alarmach przeciwpożarowych, systemach bezpieczeństwa, urządzeniach medycznych, sprzęcie AGD, panelach operatorskich, zabawkach, licznikach, ładowarkach i modułach IoT. Wybór typu zależy od dostępnego napięcia, wymaganej głośności, poboru prądu, miejsca na PCB oraz tego, czy urządzenie ma generować jeden prosty ton, czy kilka różnych sygnałów.
Podsumowanie
Brzęczyki piezoelektryczne i magnetyczne rozwiązują podobny problem, ale robią to inną metodą. Piezoelektryczne zwykle oferują niski pobór prądu, wysoką głośność i szeroki zakres napięć, natomiast magnetyczne są małe, proste i dobrze pasują do układów niskonapięciowych, choć pobierają większy prąd. Przed wyborem komponentu sprawdź napięcie pracy, SPL, częstotliwość rezonansową, impedancję oraz to, czy potrzebujesz wersji aktywnej, czy pasywnego przetwornika. Jeśli projektujesz płytkę z sygnalizacją dźwiękową, OurPCB może pomóc w doborze technologii montażu i przygotowaniu produkcji PCB.
