Poprawna spoina BGA powstaje podczas lutowania rozpływowego, gdy stopione lutowie zwilży pole lutownicze płytki i połączy się z kulką pod obudową. O wyniku decydują przygotowanie powierzchni, stan elementu, ilość pasty, dokładność ustawienia oraz przebieg temperatury w czasie. Ponieważ połączenia są ukryte, ich ocenę opiera się na uzupełniających się metodach: kontroli rentgenowskiej i badaniach elektrycznych. Sam wygląd obudowy ani uruchomienie urządzenia nie potwierdzają jakości wszystkich spoin.
Czym jest spoina BGA i dlaczego wymaga szczególnej kontroli?

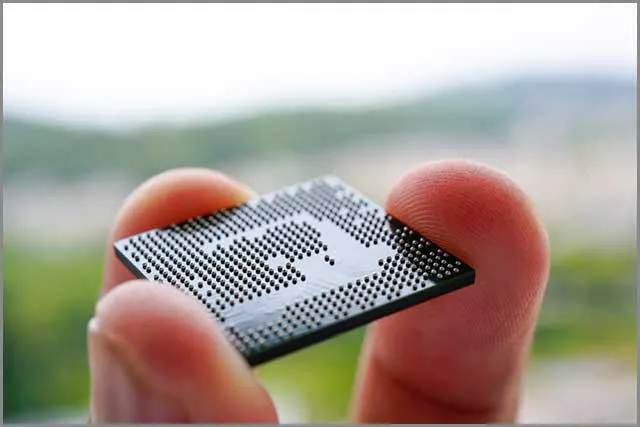

Obudowa BGA ma wyprowadzenia w postaci kulek rozmieszczonych na spodzie. Podczas montażu powierzchniowego SMT kulki tworzą połączenia elektryczne i mechaniczne z polami płytki drukowanej. Jest to lutowanie, a nie spawanie: stapia się lutowie, bez zamierzonego stapiania miedzi pola lutowniczego.
Spotykane rastry kulek to orientacyjnie 1,27; 1,0; 0,8 oraz 0,5 mm. Raster oznacza odległość między środkami sąsiednich wyprowadzeń, nie ich średnicę. Rzeczywisty układ kulek, wymiary pól i tolerancje należy odczytać z dokumentacji konkretnej obudowy. Nie każda pozycja w siatce musi być obsadzona.
Przykład z założeniami: pełna siatka 15 × 15 przy rastrze 0,8 mm zawiera 15 × 15 = 225 kulek. Między środkami skrajnych kulek w rzędzie jest jednak 14 odstępów, więc rozpiętość wynosi 14 × 0,8 = 11,2 mm. Przyjęcie boku korpusu około 15 × 0,8 = 12 mm jest wyłącznie uproszczeniem do tego przykładu. Wymiar obudowy zależy także od marginesów przy krawędziach i wymaga sprawdzenia na rysunku producenta.
Przygotowanie płytki: powierzchnia, czystość i przechowywanie

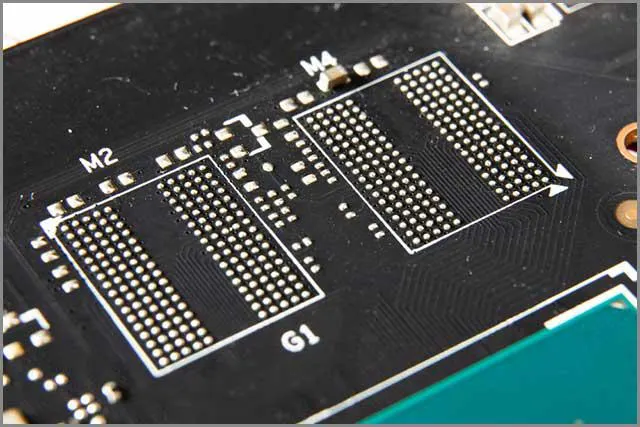

Przed montażem sprawdź stan pól lutowniczych, zgodność płytki z dokumentacją i warunki jej przechowywania. Powierzchnia musi nadawać się do zwilżenia przez wybrany stop i topnik. Zabrudzenia, utlenienie lub uszkodzenia pól mogą utrudnić utworzenie połączenia nawet wtedy, gdy piec realizuje prawidłowy profil cieplny.
Wykończenie powierzchni dobiera się do projektu i procesu montażowego. Nie należy utożsamiać nazwy wykończenia z gotowym potwierdzeniem zgodności całego zespołu z wymaganiami materiałowymi. Znaczenie mają również stop kulek, pasta oraz dopuszczalna temperatura elementów i laminatu. W dokumentacji trzeba rozpatrywać te składniki łącznie.

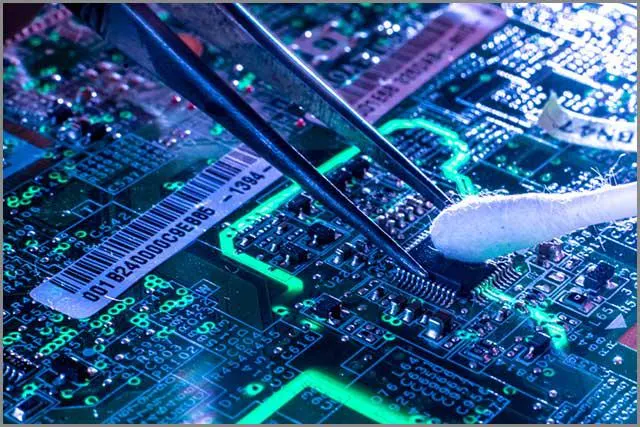

Czyszczenie i suszenie to różne operacje. Czyszczenie usuwa określone zanieczyszczenia; suszenie ogranicza zawartość wilgoci. Żadnej z tych czynności nie należy wykonywać automatycznie według jednej receptury dla wszystkich płytek. Metoda czyszczenia musi być zgodna z materiałami i obecnymi elementami, a warunki suszenia z zaleceniami dostawcy płytki. Czyszczenie ultradźwiękowe nie jest uniwersalnym wymogiem przygotowania BGA.
Wilgoć w obudowie: kiedy potrzebne jest suszenie?
Wilgoć pochłonięta przez obudowę może podczas nagrzewania sprzyjać jej rozwarstwieniu i uszkodzeniu. Dlatego przygotowanie elementu obejmuje sprawdzenie klasy wrażliwości na wilgoć, stanu opakowania oraz czasu i warunków przebywania poza opakowaniem ochronnym. Sam fakt, że element ma obudowę BGA, nie określa jeszcze dopuszczalnego czasu przechowywania na stanowisku.
Klasyfikację wrażliwości na wilgoć opisuje J-STD-020, a zasady obchodzenia się z takimi elementami, przechowywania i suszenia obejmuje J-STD-033. Należy korzystać z właściwego wydania normy oraz zaleceń producenta. Wskaźnik wilgotności w opakowaniu pomaga ocenić warunki przechowywania, ale nie zastępuje dokumentowania czasu ekspozycji.
Nie ma podstaw, by każdy układ przed montażem obowiązkowo suszyć w tej samej temperaturze. Potrzeba suszenia i jego przebieg zależą od stanu elementu, obudowy oraz dopuszczalnych warunków dla opakowania transportowego. Temperatura suszenia nie jest temperaturą lutowania. Po przygotowaniu elementów trzeba także ograniczyć ich ponowne narażenie na wilgoć zgodnie z przyjętą procedurą.

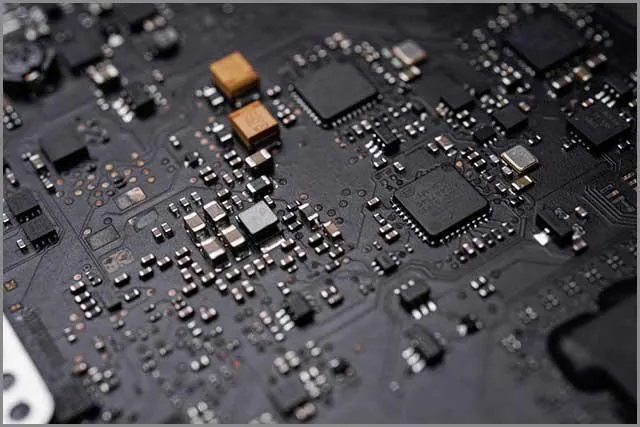

Nakładanie pasty i ustawianie układu na PCB

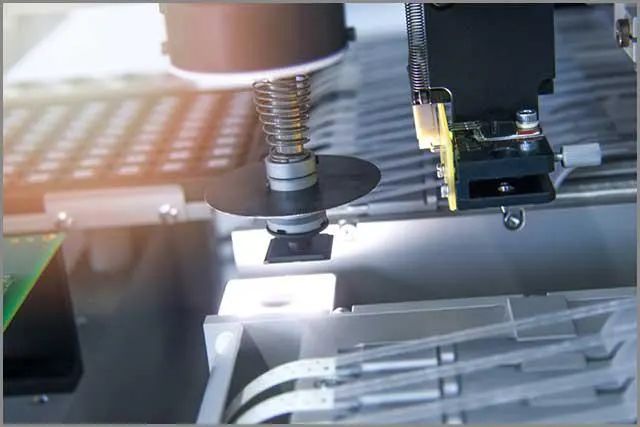

W typowym procesie pastę lutowniczą nanosi się przez szablon na pola PCB, następnie automat montażowy ustawia układ, a płytka trafia do pieca. Pasta dostarcza lutowie i topnik; sam topnik nie jest jej równoważnym zamiennikiem. Odstępstwa od tego przebiegu wymagają osobno opracowanego procesu.
Kontrola nadruku powinna poprzedzać ustawienie BGA. Obejmuje obecność pasty, jej położenie, rozdzielenie sąsiednich depozytów i powtarzalność naniesionej ilości. Nadmiar pasty może sprzyjać mostkom, a niedobór utrudniać powstanie prawidłowego połączenia. Kształt otworów i grubość szablonu trzeba dobrać do pól, rastra oraz właściwości pasty.
Przy ustawianiu układu należy sprawdzić orientację pierwszego wyprowadzenia i zgodność kulek z polami. Znaczniki odniesienia pomagają układowi optycznemu ustalić położenie płytki. Lutowie w stanie ciekłym może częściowo samoczynnie wycentrować obudowę dzięki napięciu powierzchniowemu, lecz nie naprawi dowolnego przesunięcia ani błędnego obrotu.
Przy zlecaniu montażu elementów na PCB warto przekazać oznaczenie obudowy, orientację układu, wymagania przechowywania i uzgodnione kryteria odbioru. Pozwala to powiązać przygotowanie materiałów z późniejszą kontrolą konkretnego zespołu.
Przykład obliczeniowy: objętość pasty i geometria szablonu
Założenia: rozpatrujemy pojedynczy okrągły otwór o średnicy d = 0,35 mm w szablonie o grubości t = 0,10 mm. Przyjmujemy proste ścianki i całkowite wypełnienie otworu pastą. Promień wynosi r = 0,175 mm. Jest to przykład geometryczny, nie zalecenie wymiarów dla dowolnego BGA.
Teoretyczna objętość pasty w otworze wynosi:
V = π × r² × t = π × (0,175 mm)² × 0,10 mm ≈ 0,0096 mm³.
Stosunek powierzchni przekroju otworu do powierzchni jego ścianek wynosi:
A = (π × r²) / (π × d × t) = d / (4 × t) = 0,35 / 0,40 = 0,875.
Wynik przekracza orientacyjną wytyczną ≥ 0,66 przywoływaną dla projektowania szablonów według IPC-7525. Zastosowanie tej wskazówki należy sprawdzić w odpowiednim wydaniu normy. Korzystna geometria otworu ułatwia oddawanie pasty, ale nie gwarantuje poprawnego nadruku: znaczenie mają również pasta, stan szablonu i parametry drukowania.
Obliczone 0,0096 mm³ nie jest zmierzoną objętością depozytu ani objętością gotowej spoiny. Część pasty może pozostać na ściankach, a jej składniki topnikowe nie stają się metalem po lutowaniu. Dodatkowo do połączenia wnosi lutowie kulka układu. Ocena ilości pasty wymaga więc kontroli procesu, nie tylko rachunku.
Profil lutowania rozpływowego: temperatura i czas
Profil opisuje temperaturę zespołu w czasie. Jego dobór musi uwzględniać pastę, stop kulek, obudowę, laminat oraz pozostałe elementy. Nastawa strefy pieca nie jest temperaturą spoiny pod BGA. Profil weryfikuje się pomiarem za pomocą termopar w odpowiednio dobranych miejscach na reprezentatywnym zespole.
| Parametr lub materiał | Wartość odniesienia | Znaczenie dla procesu |
|---|---|---|
| Stop SAC305 | Sn96,5/Ag3/Cu0,5; początek topnienia około 217°C | To temperatura solidusu, a nie docelowy szczyt profilu. Zakres topnienia sprawdź w dokumentacji stopu. |
| Stop Sn63Pb37 | Eutektyczna temperatura topnienia 183°C | Ta wartość nie opisuje topnienia SAC305 i nie jest uniwersalną nastawą lutowania BGA. |
| Szczyt profilu dla SAC | Orientacyjnie 235–250°C | Zwykle kilkadziesiąt kelwinów powyżej likwidusu; obowiązują wymagania pasty i ograniczenia obudowy. |
| Czas powyżej likwidusu | Orientacyjnie 60–90 s | Dotyczy czasu ponad temperaturą całkowitego stopienia lutowia, nie całego przejazdu przez piec. |
Przebieg procesu można podzielić na cztery zasadnicze etapy. Ich długość i kształt nie są jednak wspólne dla wszystkich zespołów:
- Podgrzewanie: kontrolowany wzrost temperatury ogranicza nadmierne różnice cieplne i przygotowuje pastę do dalszych etapów.
- Wyrównanie temperatury: zależnie od zalecanego profilu następuje stabilizacja cieplna zespołu i działanie topnika. Nie każdy profil wymaga długiego odcinka o niemal stałej temperaturze.
- Rozpływ lutowia: po przekroczeniu likwidusu stop jest ciekły, zwilża powierzchnie i tworzy połączenia. Wyższa temperatura nie oznacza automatycznie lepszej spoiny.
- Chłodzenie: lutowie krzepnie. Szybkość spadku temperatury trzeba utrzymać w granicach właściwych dla materiałów i elementów.
Zbyt krótki czas lub niedostateczna temperatura mogą utrudnić zwilżenie, natomiast nadmierne nagrzewanie obciąża płytkę i obudowę. Podanych zakresów nie należy kopiować do pieca bez sprawdzenia rzeczywistego profilu. Pokrętło lutownicy ręcznej nie zapewnia kontroli temperatury całej matrycy połączeń.

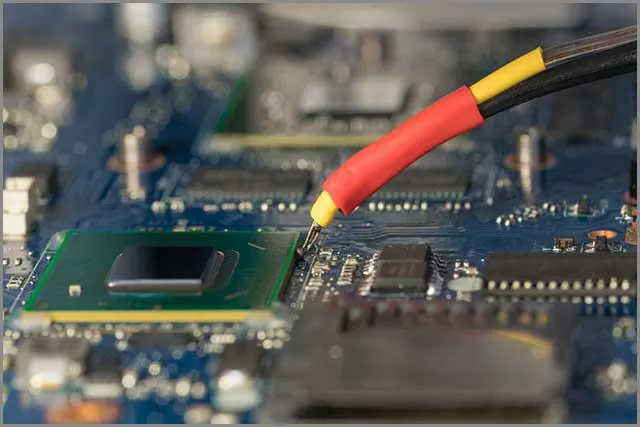

Kontrola BGA i najczęstsze wady spoin
Automatyczna kontrola optyczna AOI może ocenić widoczne cechy montażu, lecz nie widzi kulek ukrytych pod obudową. Badanie rentgenowskie pozwala oceniać rozmieszczenie lutowia, mostki, pustki i braki lutu. Nie każda wada jest jednak czytelna na pojedynczym obrazie: nakładanie struktur i kierunek obserwacji mogą utrudniać interpretację.
| Defekt | Jak wykryć? | Typowa przyczyna do sprawdzenia |
|---|---|---|
| Mostek między kulkami | Kontrola rentgenowska i badanie zwarć | Nadmiar lub przesunięcie pasty, nieprawidłowe ustawienie obudowy |
| Pustki w lutowiu | Kontrola rentgenowska oraz ocena według uzgodnionego kryterium | Gazy zatrzymane w lutowiu, niedopasowanie pasty i profilu |
| Brak lutu lub niepełne połączenie | Kontrola rentgenowska uzupełniona badaniem elektrycznym | Brak kulki, niedostateczna ilość pasty, niewłaściwe zwilżenie |
| Brak połączenia kulki z przetopioną pastą | Badanie elektryczne, odpowiednio dobrane obrazowanie; czasem przekrój próbki | Odkształcenie obudowy, utlenienie powierzchni lub utrata kontaktu podczas lutowania |
| Zimny lut lub słabe zwilżenie | Badania elektryczne i analiza połączenia; sam rentgen może nie wystarczyć | Niedostateczne nagrzanie, zabrudzenie albo utlenienie powierzchni |
| Pęknięcie spoiny | Badanie elektryczne w odpowiednich warunkach, analiza przekroju lub inne dobrane badanie | Naprężenia cieplne, gięcie płytki, obciążenie mechaniczne |
| Niewspółosiowość kulek i pól | Kontrola położenia przed lutowaniem i badanie rentgenowskie po montażu | Błąd ustawienia, błędne odniesienie optyczne lub przemieszczenie układu |
Wada polegająca na rozdzieleniu kulki i przetopionej pasty może zachować pozornie prawidłowy kształt połączenia. Dlatego regularny obraz matrycy nie dowodzi metalurgicznego połączenia wszystkich powierzchni. Również wynik badania elektrycznego odnosi się do sprawdzanych obwodów i warunków: nie potwierdza samodzielnie odporności spoin na późniejsze naprężenia.
Kryteria odbioru: jak korzystać z norm IPC?
IPC-7095 dotyczy projektowania i montażu BGA, natomiast IPC-A-610 opisuje akceptowalność zespołów elektronicznych. Przed oceną trzeba wskazać obowiązujące wydanie, klasę wyrobu i wymagania uzgodnione dla projektu. Dokumentacja procesu i kryteria odbioru pełnią różne funkcje; prawidłowy profil nie zastępuje kontroli gotowej płytki.
W odniesieniu do pustek często przywołuje się granicę 25% pola rzutu kulki. Nie wolno traktować jej jako uniwersalnego kryterium dla każdego połączenia BGA. Właściwy limit, sposób obliczania udziału pustek i zakres zastosowania trzeba sprawdzić w aktualnym wydaniu odpowiedniej normy oraz wymaganiach odbiorcy. Pole widoczne na obrazie rentgenowskim nie jest bezpośrednim pomiarem objętości pustki.
Przy uzgadnianiu wymagań technologicznych projektu PCB określ także sposób badania połączeń ukrytych i dokumentowania niezgodności. Samo powołanie się na IPC, bez podania dokumentu i zasad oceny, pozostawia istotne pole do rozbieżnych interpretacji.

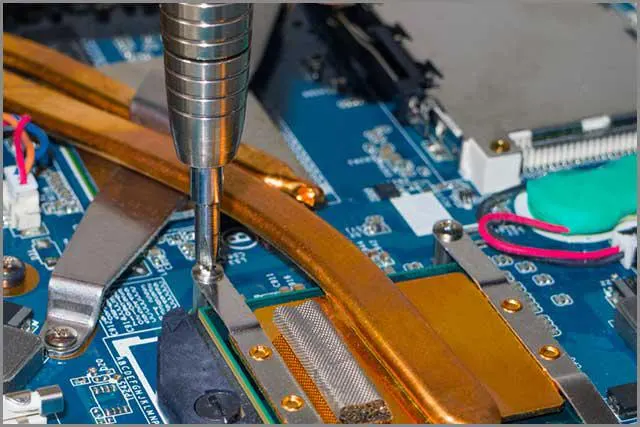

Naprawa BGA i wymiana kulek lutowniczych
Naprawę należy rozpocząć od rozpoznania usterki. Podgrzanie układu bez ustalenia przyczyny nie jest dowodem trwałego usunięcia problemu. Wada może dotyczyć spoin, pól PCB albo samego elementu; każda z tych sytuacji wymaga innego postępowania.

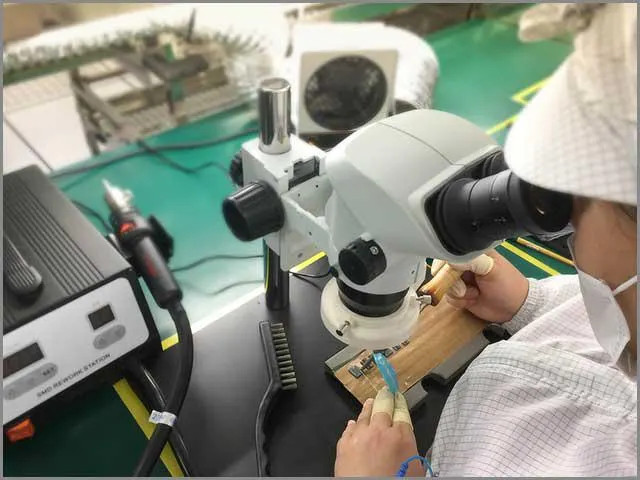

Do demontażu i ponownego montażu stosuje się stację z podgrzewaniem od dołu oraz kontrolowanym grzaniem obszaru BGA. Profil termiczny powinien uwzględniać masę cieplną płytki i ograniczenia sąsiednich elementów. Układ można podnieść dopiero po stopieniu połączeń, aby nie odrywać pól lutowniczych siłą.
Po demontażu ocenia się stan pól i przygotowuje powierzchnię do ponownego montażu. Wymiana kulek polega na usunięciu starego lutowia z wyprowadzeń obudowy i odtworzeniu matrycy z właściwego stopu oraz kulek o wymaganych wymiarach. Ma sens tylko wtedy, gdy element nadaje się do dalszego użycia. Nie naprawia wewnętrznego uszkodzenia układu.
Każdy dodatkowy cykl cieplny obciąża materiały i może skracać żywotność zespołu. Zagrożone są również sąsiednie elementy, laminat i przyczepność pól. Nie istnieje jedna bezpieczna liczba napraw dla wszystkich płytek. Po naprawie trzeba ponownie skontrolować spoiny i działanie zespołu według przyjętych kryteriów.
Lista kontrolna przed lutowaniem i odbiorem BGA
- Dokumentacja: potwierdź wariant obudowy, raster, orientację i zgodność pól z zaleceniami producenta.
- Materiały: sprawdź stop kulek, pastę, stan powierzchni płytki oraz ograniczenia temperatury.
- Wilgoć: zweryfikuj klasę elementu, warunki przechowywania i ewentualną potrzebę suszenia.
- Nadruk i ustawienie: oceń ilość oraz położenie pasty, a następnie ustawienie układu.
- Profil: porównaj rzeczywisty przebieg temperatury z wymaganiami pasty, obudowy i płytki.
- Odbiór: zastosuj uzgodnione badania rentgenowskie i elektryczne, uwzględniając ich ograniczenia.
- Naprawa: zapisz jej przyczynę, wykonane czynności i wynik ponownej kontroli.
Podsumowanie
Jakość spoin BGA zależy od całego procesu: przygotowania materiałów, nadruku pasty, ustawienia obudowy, profilu cieplnego i kontroli po lutowaniu. Wartości orientacyjne pomagają zrozumieć proces, ale nastawy i kryteria odbioru muszą wynikać z dokumentacji oraz właściwych norm. Naprawę należy traktować jako dodatkowe obciążenie zespołu i zakończyć ponownym sprawdzeniem połączeń.
