Test ICT-W świecie postępu technologicznego, to dostaje trudne do wyboru na gadżet, który najlepiej pasuje do Ciebie. W odniesieniu do tego faktu, określenie wartościowego testera dla swojej płytki drukowanej może być żmudne. Prawie przez cały czas, tester przewiduje przyszłą trwałość twojej płytki. Dlatego też, tester ICT pomaga przeprowadzić testy na Twojej nowej płytce drukowanej, sprawdzić, czy nie ma na niej usterek, a następnie z wyprzedzeniem je skorygować.
Pomimo tego, że na rynku istnieje kilka metod testowania, my zgromadziliśmy kompetentny sposób - tester obwodów drukowanych. Oprócz produkcji bezbłędnych obwodów drukowanych, zapewnia on również ich doskonałą jakość. Zanurzmy się głębiej i nauczmy się szeroko o ICT.

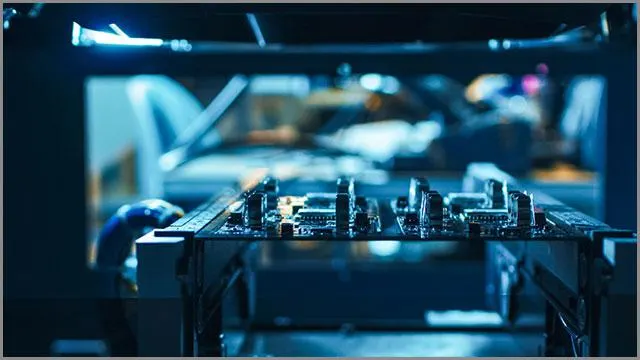

( zbliżenie na ICT)
1. Test ICT-Co to są testy ICT?
ICT, w technologii płytek drukowanych, jest skrótem od In-Circuit Test. Jest on również znany jako bed-of-nails In-circuit test.
Strukturalnie, jest to przykład testu białej skrzynki, w którym sonda elektryczna testuje zaludnioną płytkę drukowaną i sprawdza błędy takie jak zwarcia, otwarcia, itp.
Idealnym rozwiązaniem jest wykonanie tego badania przy użyciu oprzyrządowania do badań typu "łóżko z gwoździami" lub bezelementowego ułożenia w obwodzie.
Ten rodzaj testu działa poprzez sprawdzenie błędów, które mogą wystąpić podczas mocowania elementów na płytce. W ten sposób można łatwo wymienić każdą wadliwą część. Ponadto, oferują one szybki i prosty sposób oceny wykonania płytki i dostarczają dokładnych wyników. Teleinformatycy mogą również wykorzystywać przyssawki do sprawdzania wytrzymałości żołnierzy i plastyczności układów scalonych.
Niektóre znane przykłady obejmują, ale nie ograniczają się do;
Acculogic Scorpion ICT 7000
TRI TR5001 Inline ICT
Zautomatyzowane systemy ICT
Jak to działa? Po pierwsze, producenci dociskają płytkę PCB do stałego łoża sond. Sondy te mają swoje projekty dopasowane do konkretnej płytki drukowanej. Po tym, igły będą strzelać w górę od dołu i być w kontakcie z obwodu. Wreszcie, płyty uzyskać dostęp do tych pinów następnie użyć ich do pomiaru wartości PCB.
Ponieważ jest to test w pełni zautomatyzowany, nie wymaga on dużego zaangażowania człowieka, poza naciśnięciem przycisku "start". Chwilę później, starannie zmierzone wartości decydują o tym, czy test zakończył się niepowodzeniem, czy też został zaliczony.

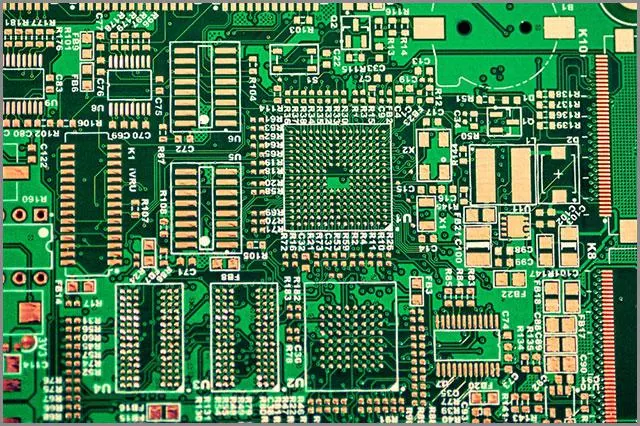

（kontrola jakości płytek drukowanych.）
2. Test ICT-Główne rodzaje maszyn teleinformatycznych, które musisz znać.
Istnieje kilka różnych typów maszyn ICT w przemyśle produkcji elektroniki. Typ maszyny zazwyczaj jest zależny od;
procesu produkcyjnego lub testowego,
ilości zakupionych płyt PCB
rodzajów płytek PCB na zdjęciu.
Do głównych typów maszyn ICT należą;
Standardowa maszyna ICT.
W normalnych warunkach, jest to ogólny test w tej formie testowania. Jednak są one standardowe, ponieważ oferują opór pierwiastkowy, pojemność i niektóre funkcje urządzenia.
Test ICT-Analizator wad produkcyjnych, MDA
MDA oferuje zasadniczy TIK rezystancji, ciągłości i izolacji. Producenci używają go do wykrywania wad, takich jak zwarcia i połączenia z otwartym obwodem na płycie. Wykorzystuje dane CAD płytek drukowanych do generowania projektu oprzyrządowania i programów testowych podczas pracy. W ten sposób można automatycznie wytworzyć około 80% programów.

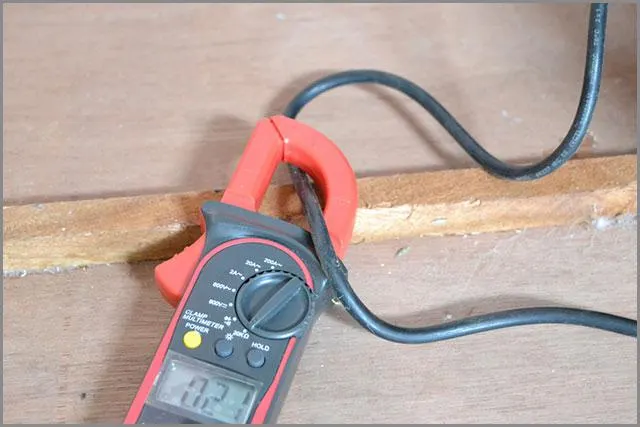

Test ICT-Tester kształtów kabli
Jak sama nazwa wskazuje, używasz jego działania do optymalnego testowania kabli. Działa podobnie jak MDA, ale różni się wykorzystaniem wysokiego napięcia. Wysokie napięcie służy do okresowego badania izolacji.

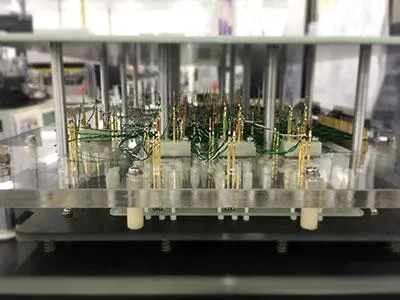

(tester formy kabla)
Tester z sondą latającą
Sonda latająca posiada proste, niedrogie mocowanie, które utrzymuje płytkę. Zespół badawczy następnie łączy się poprzez kilka zapytań, które poruszają się wokół tablicy i nawiązują kontakt w razie potrzeby. Często kontrola oprogramowania monitoruje ruchy sond. Dlatego wszelkie aktualizacje tablicy doprowadzą do zmiany w programie komputerowym.

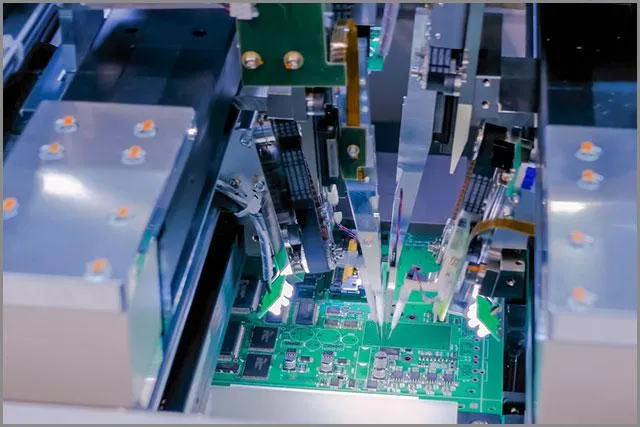

(tester sond latających)
Wybierając rodzaj maszyny ICT dla swoich produktów, należy rozważyć następujące elementy wspólne dla wszystkich testerów ICT. Należą do nich; kontroler, oprogramowanie, interfejs, oprzyrządowanie, skaner analogowy, zasilane testy analogowe oraz otwory analogowo-cyfrowe. Przez cały czas wymienione elementy sterują pracą ICT.
3. Test ICT-Sprzęt wymagany do badania ICT
Wyposażenie ICT składa się z kilku elementów. Trzy główne z nich to tester obwodów, oprzyrządowanie oraz oprogramowanie. Tester ma zastosowanie w różnych płytkach, natomiast instytucja i oprogramowanie są specyficzne dla danej płytki.
Tester obwodów
System posiada zaplecze czujników i sterowników, które ustawiają i wykonują pomiary. Punkty czujników sterowników są zawsze dostępne poprzez duże złącze i jest ich około 1000.
Test ICT-Złącze systemu teleinformatycznego
Złącze systemu ICT ma ścisły związek z fixture. Producenci specjalnie projektują mocowanie dla precyzyjnych tablic. Jeśli chodzi o funkcjonalność, pełni ona rolę punktu połączenia między tablicą a testerem. Początkowo instytucja pobiera połączenia z punktów czujników, a następnie przekazuje je do odpowiednich punktów tablicy za pomocą łoża gwoździ.
Oprogramowanie
Każdy typ tablicy posiada oprogramowanie, które daje instrukcje dotyczące rodzaju testów, które należy wykonać. Dodatkowo, edukuje Cię w zakresie procesów obsługi ICT i umożliwia określenie, czy test zakończył się sukcesem czy nie.

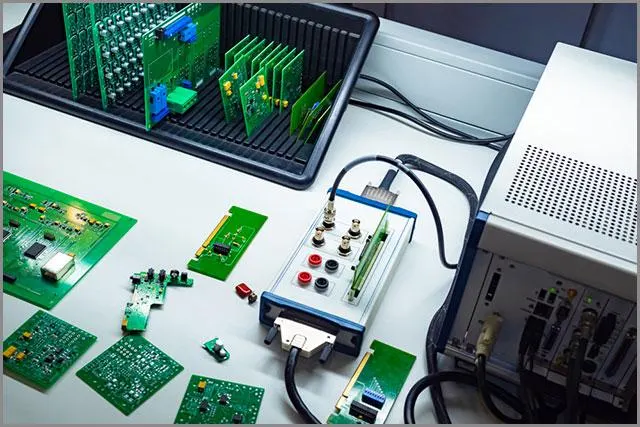

（Automatyczne wyposażenie maszyn do testowania jakości płytek drukowanych - Test ITC w fabryce）
4. Test ICT-Jakie problemy możemy znaleźć używając testów ICT？
Producenci wykonują testy ICT na dwa sposoby; kiedy jest zasilanie lub przed zasilaniem.
Testy po wyłączeniu zasilania mają tendencję do wykrywania tych problemów;
Zwarcia pomiędzy przewodami komponentów
Otwarte obwody, gdzie ciągłość elektryczna jest przerwana
Brak komponentów pasywnych
Brak aktywnych komponentów analogowych
Zmienione wartości degradujące na rezystorach
Zworki
Sprawdź, czy nie brakuje elementów nieelektrycznych.
Testy włączania zasilania wykrywają;
Nieprawidłowy komponent analogowy
Zły komponent cyfrowy
Źle zorientowany element analogowy i cyfrowy
Wartości kapacytancji i indukcyjności.
Beta tranzystorów
Zacięta szyna procesowa
Diody i diody Zenera
Bezpieczniki i przełączniki
Nadmiar lutu

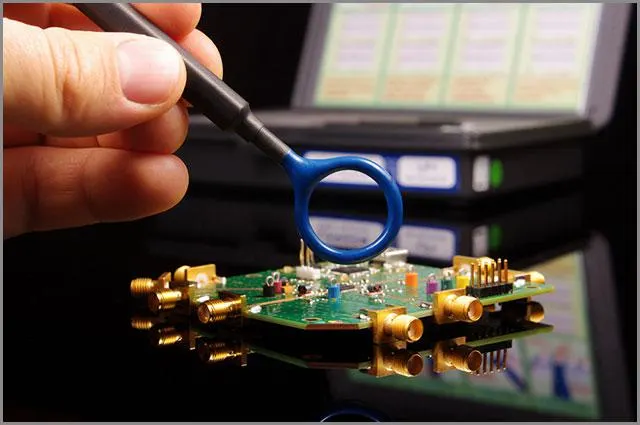

（Kompatybilność elektromagnetyczna (EMC) inżynierowie wykonać EMC rozwiązywania problemów i pomiarów）.
5. Test ICT-Koszt test ICT
Kilka czynników składa się na koszt ICT. Obejmują one;
Objętość
Wielkość tablicy
Złożoność tablicy
Czas
Średni koszt ICT wynosi $20000 z zakresu $10000 do $50000, ale jest to w dużej mierze zależne od czynników wymienionych powyżej.
Powyższe czynniki są dodatkowymi zaletami stosowania TIK w stosunku do innych metod badawczych, ponieważ pozwala zaoszczędzić pieniądze w długim okresie, ponieważ ma długoterminową wydajność.
6. Zalety i wady testu ICT
Podobnie jak w przypadku wszystkich technologii, technologie informacyjne i komunikacyjne są dobre i złe Chociaż korzyści z technologii komunikacyjnych równoważą niekorzyści, zrozumienie oczekiwań dotyczących postępu jest kluczowe
6.1 Test ICT-Zalety testu ICT
ICT ma pewne znaczące zalety, dlatego producenci wybierają je od wieków
Są to między innymi liczby osób
W porównaniu z testerem AOI i latającym igłą można przetestować składniki szyku bramy (BGA)
Szczerze mówiąc
Szybki/ oszczędzający czas
Prosta procedura
Testuje funkcjonalność i uszkodzenia montażu, ponieważ systemy ICT mogą obsługiwać złożone metody testowania
Wysoki stosunek ceny do wydajności
Platforma komunikacyjna
Testy umożliwiają przeprowadzenie kilku testów (DUT) bez zasilania badanych urządzeń Zapewnia bezpieczeństwo testowania i ochronę płyt drukowanych przed uszkodzeniami
Szerokość zasięgu
6.2 Test ICT-Brak testów technologii komunikacyjnych
-Opłata
Wysoka gęstość
-Ochrona
Dostęp do katalogu
Większość producentów sprzętu czasami oferuje drogie umowy pomocy technicznej
Mogą pojawić się problemy dotyczące kontaktu testowego
Niezbyt dobry produkt

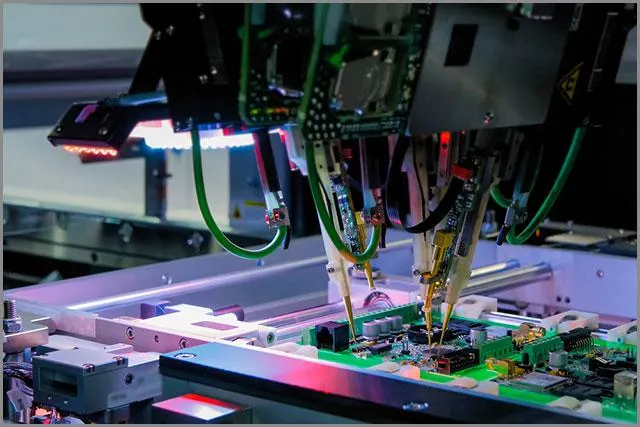

((Automatyczne urządzenia robotyczne są montowane w celu przetestowania elektronicznych płyt drukowanych za pomocą technologii światła i lasera) Automatyczne urządzenia robotyczne używają światła i lasera do testowania elektronicznych płyt drukowanych
7. Porównanie testów ICT z igłami latającymi
Testy ICT i latające igły to popularne metody testowania, które często utrudniają nabywcom płyt drukowanych dylemat Zazwyczaj lubią mierzyć ich podobieństwa, różnice, zalety i wady Są one używane do testowania PCB, ale działają inaczej
Po konsultacji producent może pomóc zawęzić analizę opartą na dwóch testach, wyświetlając liczbę osób
-Opłata
Kategoria: Niestandardowe przedsięwzięcia
Nakładaj pokrywę wentylacyjną
możliwość dostosowania się do różnych projektów
Będziemy szczegółowo omówić powyższe znaczenie
7.1 Podobność pomiędzy testami online a igłami lotniczymi
7.2 Test ICT-Obiekty ICT i FPT
Testy latające igły i testy online różnią się w następujących obszarach
8. Te sytuacje są bardziej przydatne w przypadku testów ICT
Testy ICT mają pierwszeństwo w zakresie technologii montażu powierzchniowego (SMT) Poza tym, jeśli planujesz długoterminowe korzystanie z ICT, musisz pamiętać o tych rzeczach
Dotyczy to również jeśli
Masz plan trwający od 3 do 4 lat
wielu zakupionych produktów Dzięki temu można szybko rozproszyć koszty wstępne podczas zakupu Ponadto ICT może przetestować wiele płyt drukowanych w tym samym czasie Jeśli skończysz testować produkt, niskie zamówienia oznaczają marnowanie pieniędzy
Długa żywotność produktów Test ICT to test jakości W dłuższej perspektywie technologia komunikacyjna zwiększy długość życia produktu
9. Jak wybrać właściwą metodę testowania PCB
Test ICT-Koszt wstępny i koszt jednostkowy
Koszt wstępny Płatności wypłacone producentowi przed rozpoczęciem testów i testów
Koszt jednostkowy Jest to wydatki na produkcję, przechowywanie i sprzedaż określonych produktów lub usług w jednym dziale
Koszty obejmują również konserwację, która od czasu do czasu wymaga wykonywania czynności związanych z płytami drukowanymi Przykład: nawet jeśli twój projekt ulegnie zmianie, możesz potrzebować tylko jednej zmiany w programie Jednak w ICT będziesz potrzebował nowego urządzenia i składników
Koszty programowania zależą zazwyczaj od złożoności procesu montażu płytek drukowanych, ale koszt testowania rozwiązań jest zwykle taki sam, kosztuje około 2000 funtów Inne koszty różnią się w zależności od metody testowania i powiązanych z nią PCB
Na przykład, koszty oprzyrządowania FTP są zerowe, ponieważ są one pozbawione oprzyrządowania. Oprzyrządowanie ICT może sięgać nawet 4000 funtów.
Test ICT-Pokrycie
Pokrycie oznacza, jak dużą część płytki drukowanej można przetestować. Zarówno ICT jak i FTP przeprowadzają analizę defektów produkcyjnych (MDA). Pozwala ona na wykrycie defektów, które mogą wystąpić, takich jak otwarte obwody, zwarcia, orientacja diod i tranzystorów oraz pomiar napięcia.
Dla ilustracji, większość FPT oferuje jakąś formę ograniczonej inspekcji optycznej, która zwiększa pokrycie komponentów, do których nie ma dostępu elektrycznego.
Czas przygotowania do opracowania
Odnosi się do czasu, jaki zajmuje metoda testowania PCB podczas podstawowego sprawdzenia płytki lub projektu.
Test ICT-Niestandardowe
Producenci specjalnie projektują niestandardowe produkty testowe zgodnie z życzeniami lub specyfikacjami nabywców. W związku z tym, można znaleźć różne metody testowania posiadające różne kształty, rozmiary, cechy, itp., które najlepiej pasują do Twojej płytki.
Zdolność do adaptacji do różnych projektów
Metoda testowania PCB, która dostosowuje się do różnych konstrukcji płytek drukowanych, umożliwia producentowi testowanie różnych płytek bez żadnych ograniczeń. Projekty PCB przyczyniają się do funkcjonalności i procesu regulacji płyt. Tak więc, wysoka zdolność adaptacyjna podkreśli jakość płyty.
Test ICT-Oczekiwana ilość
Niektóre metody testowania można stosować w przypadku produktów typu wielkogabarytowego. Z innymi lepiej jest mieć małą liczbę produktów. Na przykład, firmy teleinformatyczne testują duże ilości płytek PCB, często w tym samym czasie. Natomiast FPT testuje małą ilość, ponieważ ma ograniczone możliwości.
Budżet
Budżet metody testowej szacuje wydatki, które musisz pokryć w określonym czasie. Załóżmy, że chcesz użyć testu ICT; będziesz musiał oszacować 3 do 4-letni budżet dla maszyny lub procedury. Będzie to obejmowało cały sprzęt, którego będziesz używał.
Test ICT-Projekt płytki drukowanej/ złożoność
Jakość programu testowego zależy od jakości danych komputerowego wspomagania projektowania i schematów. Dane CAD generuje podstawowy program testowy i zapewnia, że źródło informacji z oryginalnego projektu płyty. Jakościowo gęste i niezasobne płytki PCBA są niezbędne do dostrojenia programów i wykonania wszelkich mocowań. W konsekwencji zapewnia to fizyczne dopasowanie zespołów zgodnie z przeznaczeniem.
(skomplikowany projekt PCB)
Wiodący czas rozwoju
Czasy realizacji metod badawczych różnią się. W przypadku testów z użyciem latającej sondy średni czas realizacji wynosi 5-15 minut. Niektóre większe płyty mogą zająć 30+ minut przy zastosowaniu tej samej metody, ale to się rzadko zdarza.
Podsumowanie
Podsumowując, jestem przekonany, że Twój następny ruch w sprawie przetestowania Twoich produktów PCB przez ICT będzie prosty. Pamiętaj, że przetestowana płytka drukowana jest znacznie wydajniejsza i wygodniejsza w utrzymaniu. Zleć testowanie swojej płytki i zaoszczędź sobie długiego okresu spokoju.
