Wave Soldering vs Reflow to dwa rodzaje lutowania. Przez lutowanie, można połączyć dwa lub więcej różnych metali przez stopienie lutu (metal wypełniający). Pasta lutownicza jest stopem metalu wykonanym z cyny i ołowiu. Rozkłada się go za pomocą rozgrzanego żelaza, które zwykle ma 600°F.
Istnieją jednak dwa główne procesy lutowania stosowane do celów komercyjnych. Są to lutowanie rozpływowe i lutowanie falowe.
Lutowanie rozpływowe spełnia potrzeby dzisiejszej produkcji elektroniki. Zapewnia również niezawodne lutowanie dla wszystkich form wymaganych komponentów i rozmiarów padów.
Przez wiele lat lutowanie rozpływowe stało się najczęściej stosowaną formą lutowania przy montażu płytek obwodów drukowanych (PCB).
Lutowanie rozpływowe zapewnia wysoką jakość. Jest łatwe do kontrolowania i monitorowania.
W tym artykule porównamy lutowanie rozpływowe z lutowaniem na fali. Bez dalszych ceregieli, rozpocznijmy.
Wave Soldering vs Reflow: Co to jest lutowanie rozpływowe?
Co to jest lutowanie rozpływowe?
Lutowanie rozpływowe to proces mocowania elementów powierzchniowych do płytek drukowanych (PCB).
Proces ten nazywamy lutowaniem rozpływowym w podczerwieni. Również podstawy tego procesu wymagają nałożenia pasty lutowniczej na odpowiednie obszary płytki.
Zespół PCB przechodzi następnie przez tunel, w którym znajduje się płyta. Tutaj nagrzewa się w sposób kontrolowany. Tak więc pasta lutownicza topi się bez uzyskania uszkodzenia z przegrzania. Konieczne jest zabezpieczenie płytki drukowanej (PCB) za pomocą elektryki.
Proces lutowania rozpływowego jest niezawodnym komponentem do montażu powierzchniowego. Jest dobrze nadaje się, zwłaszcza na tych doskonałych przewodów pitch. Co czyni go idealnym dla składników stosowanych w produktach elektroniki masowej?
Co to jest lutowanie na fali?
Lutowanie na fali jest niezbędne w łączeniu płytek PCB. Dzieje się tak dzięki zastosowaniu ciekłej fali utworzonej dzięki mieszaniu silnika i cieczy. Oba związki rozpuszczają się w cynie.
Proces lutowania na fali jest obowiązkowy dla technologii montażu powierzchniowego (SMT) i zespołów obwodów drukowanych z otworami. W SMT, komponent przylega do powierzchni płytki drukowanej. Dzieje się to poprzez umieszczenie, zanim przejdzie przez roztopioną falę lutowniczą.
W większości przypadków, lutowanie na fali wykorzystuje komponenty przelotowe.

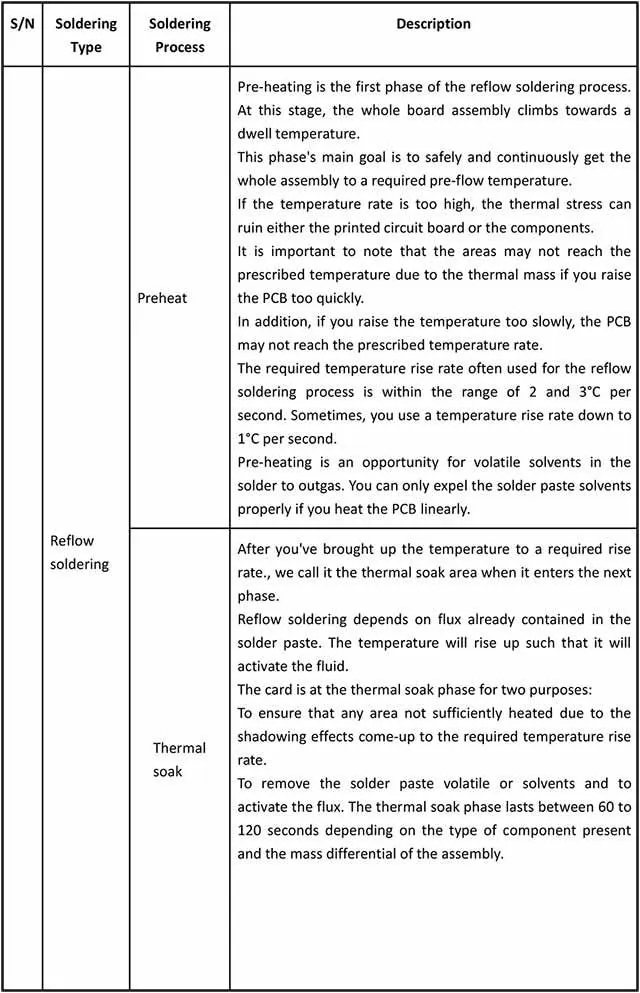

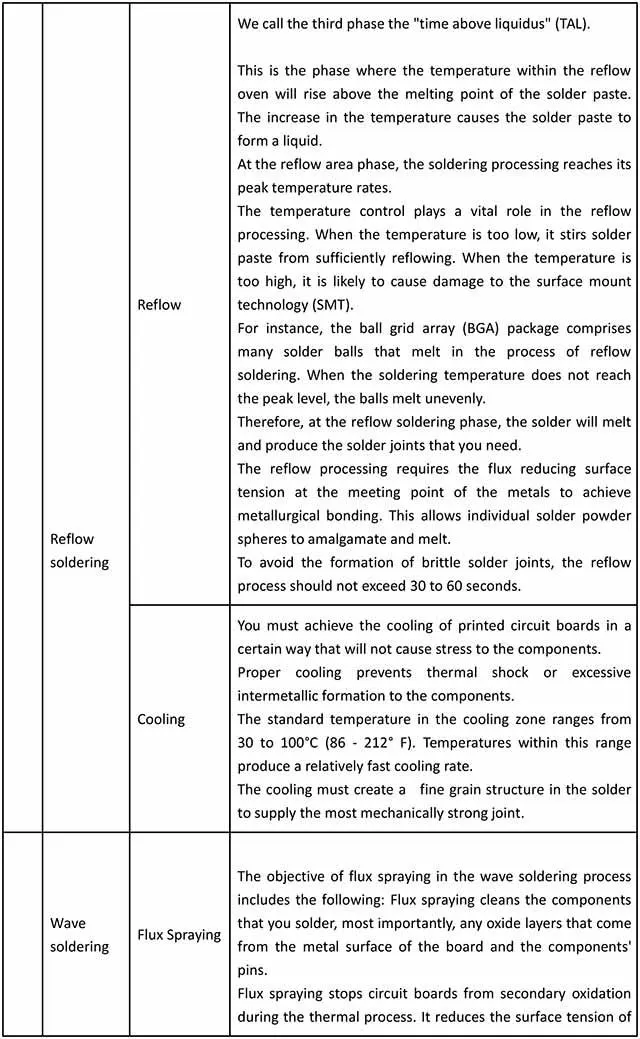

Lutowanie na fali vs Reflow: Proces lutowania
Jak działa lutowanie rozpływowe?
Lutowanie rozpływowe jest skutecznym procesem lutowania płytek drukowanych (PCB) w technologii montażu powierzchniowego.
Zanim zagłębimy się w proces lutowania rozpływowego, potrzebne są do niego określone narzędzia. Należą do nich:
Strzykawka z pastą lutowniczą
Topnik
Pęseta
Prawdziwy piec rozpływowy/ toster/ patelnia.
Teraz, gdy znasz już narzędzia wymagane do procesu lutowania rozpływowego, przejdźmy do tego, jak działa lutowanie rozpływowe.
Nałóż topnik
Nałóż topnik na pady, aby rozpocząć proces. Dzięki temu miejsce jest czyste i uzyskuje się przyzwoitą ilość ciepła.
Nałóż pastę lutowniczą
Po nałożeniu topnika, nadszedł czas, aby użyć pasty lutowniczej do każdego pada. Nie musisz być precyzyjny w sposobie użycia pasty lutowniczej.
Kiedy pasta się roztopi, spłynie tam, gdzie powinna.
Umieść komponenty
Weź komponenty surface mounts i umieść je jeden po drugim używając pęsety.
Gdy pasta się rozpuści, elementy mocowane powierzchniowo wyprostują się same. Jednak należy wyprostować detale jak najdokładniej.
Lutowanie rozpływowe
Teraz, gdy masz już zamontowane elementy, nadszedł czas na proces lutowania rozpływowego.
Głównym celem tego procesu jest podgrzanie PCB do określonej temperatury. Jest to temperatura, w której pasta się topi i naturalnie stygnie. Profesjonaliści wykorzystują określony profil pogodowy, aby upewnić się, że pasty topią się prawidłowo. Profil ten zapobiega również wszelkim uszkodzeniom elementów, które mogłyby powstać w trakcie tego procesu.
Tempo wzrostu temperatury wierzchołka od 220 do 250°C jest odpowiednie dla procesu lutowania rozpływowego.

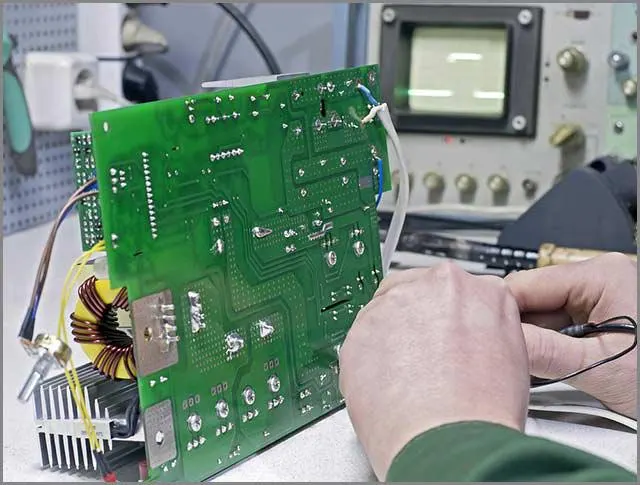

Kontrola płytki drukowanej
Po ostygnięciu płytki drukowanej (PCB) należy sprawdzić, czy nie ma na niej żadnych nieprawidłowości.
Zwróć uwagę na przerwy w paście lutowniczej, słabe lub brakujące połączenia lutowane. Oto krótki film pokazujący, jak działa proces lutowania rozpływowego.
Lutowanie na fali a rozpływowe
-- Warunki efektywnego procesu lutowania rozpływowego

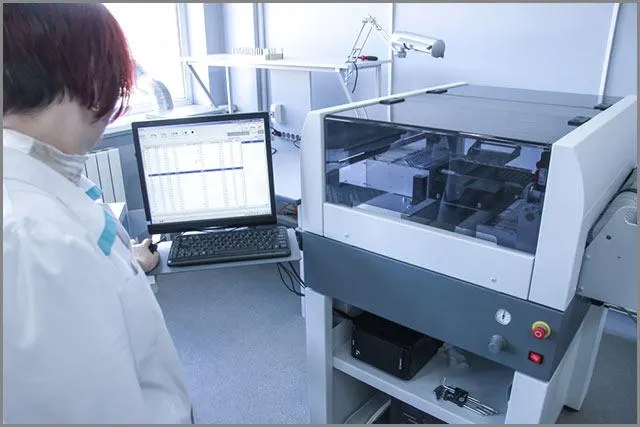

Odpowiedni piec do lutowania rozpływowego:
Piec do lutowania rozpływowego jest maszyną, która pozwala na lutowanie rozpływowe elementów montowanych powierzchniowo do PCB.
Piece do lutowania rozpływowego są dostępne w różnych rozmiarach i typach. Poniżej przedstawiamy różne rodzaje pieców do lutowania rozpływowego:
Piec konwekcyjny na podczerwień:
W piecu następuje transfer ciepła do komponentów montowanych powierzchniowo. Transfer odbywa się również w pasty lutowniczej poprzez promieniowanie ciepła z elementów grzejnych.
Posiada wentylator, który zapewnia cyrkulację w celu poprawy efektywności transferu ciepła.
Vapor Phase Oven:
Piec wykorzystuje energię cieplną w warstwie pary, aby osiągnąć lutowanie. Jest ciekły perfluoropolieter, który pomaga wytworzyć warstwę pary, w której zanurzają się płytki drukowane.
Postępuj zgodnie z wymaganą temperaturą lutowania rozpływowego:
Prawie wszystkie pasty lutownicze topią się około 180 do 190°C (około 360 do 370°F. Aby uzyskać pożądany rezultat, trzeba uzyskać gorętszą pastę lutowniczą.

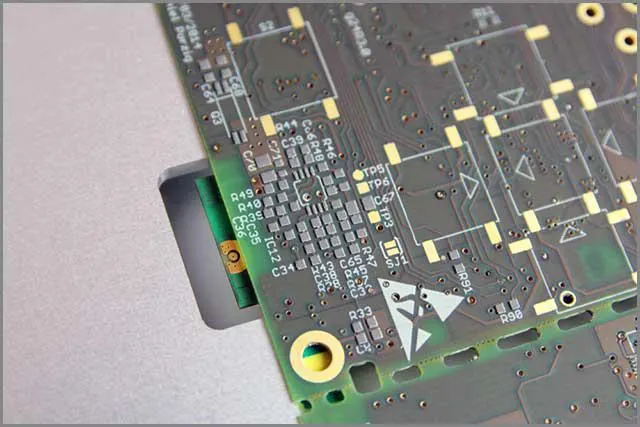

Ślad płytki drukowanej:
W projektach obwodów drukowanych, ślad jest wzorem z komponentu elektronicznego. To przechodzi przez proces lutowania.
Nazywamy to wzorami lądowania śladu.
To może być szeroki ball grid array (BGA), przez złącze otworu, lub powierzchni montuje capitation. Odcisk stopy jest warunkiem wstępnym dla wszystkich części, które są lutowane na płytce PCB.
Wybierz wysokiej jakości pastę lutowniczą:
Wybór pasty lutowniczej może uczynić lub złamać proces montażu. Kiedy wybierzesz odpowiednią pastę lutowniczą do procesu, zminimalizujesz komplikacje związane ze spójnością procesu i jakością złącza lutowniczego.
Wysokiej jakości szablon PCB:
Szablon płytki drukowanej (PCB) to arkusz stali nierdzewnej z wyciętymi laserowo otworami. Otwór ten umieszcza się w lutownicy na płytce PCB w celu umieszczenia komponentów do montażu powierzchniowego.
Szablon ma na celu złożenie pasty lutowniczej na wybranych miejscach na gołej płytce drukowanej. To sprawia, że PCB wyrównuje się idealnie.
PCB szablon jest podstawową funkcją jest dokładnie zdeponować odpowiednią ilość lutu na powierzchni montażu pady technologiczne. To pozwala na połączenia lutownicze między miejscami i komponentem, aby być idealnym. Dzięki temu użytkownicy uzyskują doskonałą wytrzymałość mechaniczną i połączenie elektryczne.

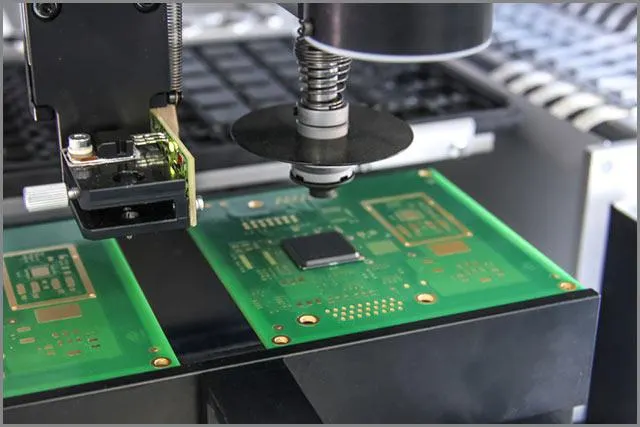

Umieszczenie komponentów do montażu powierzchniowego:
To nie tylko wpływa na czas potrzebny do montażu płytek drukowanych. Decyduje ono jednak o niezawodności płytki.
Prawidłowe umieszczenie elementu montowanego powierzchniowo jest niezbędne do funkcjonowania płytek drukowanych.
Wnioski:
Lutowanie jest niezbędne w produkcji płyt pcb.
W tym artykule porównujemy dwa rodzaje lutowania: Lutowanie rozpływowe i lutowanie na fali. Omówiliśmy kroki, które należy wykonać podczas obserwacji tych dwóch procesów lutowania. Wspomnieliśmy tutaj o wymaganej szybkości wzrostu temperatury.
Dzięki łatwym do zrozumienia wskazówkom, inżynierowie, projektanci i początkujące firmy technologiczne będą wiedzieć, jak działa proces lutowania rozpływowego. Na końcu tego postu poznasz również wszystkie narzędzia potrzebne do całego procesu.
Nie jest jednak obowiązkowe używanie pieca do lutowania rozpływowego. Istnieją inne opcje, takie jak patelnie i gorące płyty.
Wreszcie, patrzymy na niektóre z warunków skutecznego procesu lutowania rozpływowego. Niektóre z tych warunków obejmują wzrost temperatury, temperaturę piekarnika. I pomogłoby, gdybyś wybrał wysokiej jakości pastę lutowniczą, aby zapewnić skuteczność procesu rozpływu.
