Zapłon CDI gromadzi energię w kondensatorze, a następnie rozładowuje go przez uzwojenie pierwotne cewki zapłonowej, aby wywołać iskrę na świecy. Moment rozładowania zależy od sygnału czujnika położenia wału, natomiast sposób ładowania kondensatora odróżnia układy AC-CDI od DC-CDI. Podczas diagnostyki trzeba więc sprawdzić zarówno źródło energii, jak i wyzwalanie oraz drogę wysokiego napięcia do świecy.
Co to jest zapłon CDI?

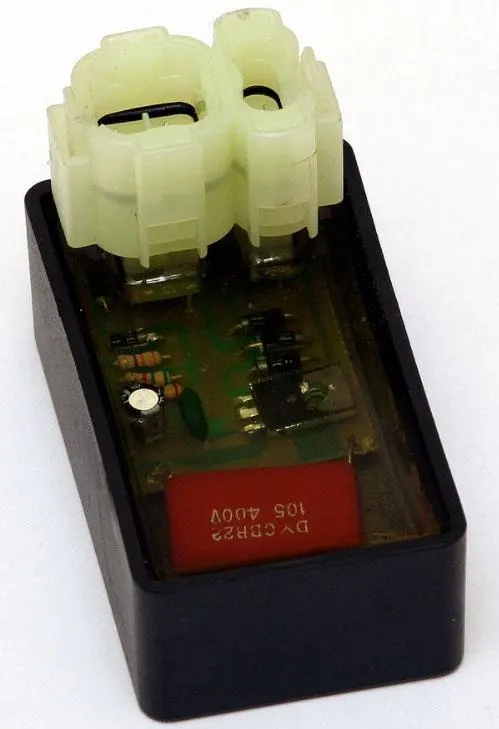

CDI to zapłon kondensatorowy, nazywany też zapłonem z rozładowaniem kondensatora. Stosuje się go między innymi w motocyklach, pojazdach ATV i małych silnikach spalinowych. Moduł CDI jest częścią całego układu zapłonowego: współpracuje ze źródłem zasilania, czujnikiem położenia wału, cewką zapłonową i świecą.
Najważniejsza cecha tego rozwiązania to magazynowanie energii w kondensatorze przed wyzwoleniem iskry. Szybkie ładowanie i impulsowe przekazanie energii pozwalają stosować CDI w silnikach wysokoobrotowych. Nie oznacza to jednak, że dowolny moduł będzie odpowiedni do każdego silnika. Jego działanie trzeba rozpatrywać razem z pozostałymi elementami zapłonu.
Jak działa układ CDI?

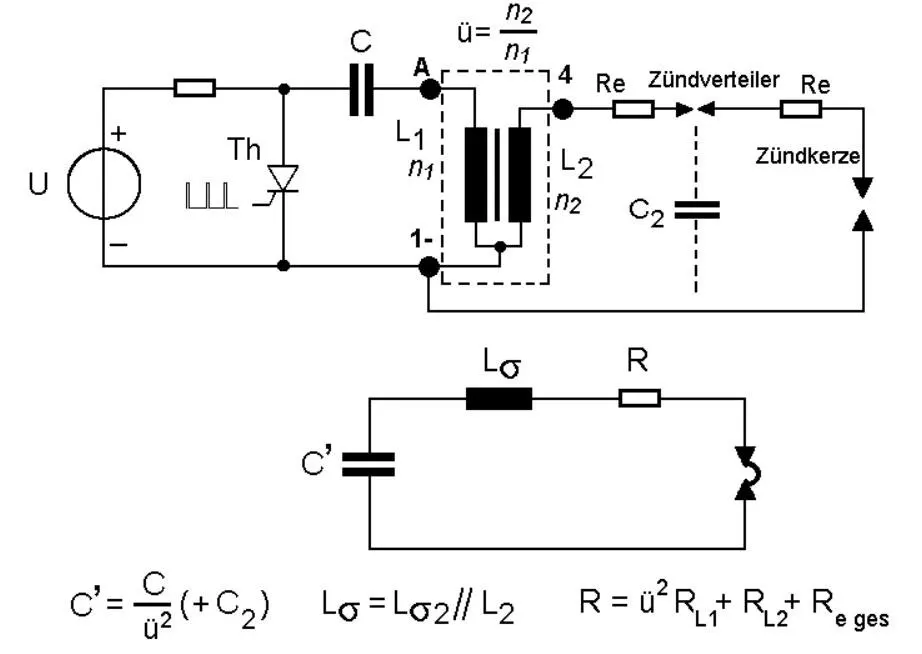

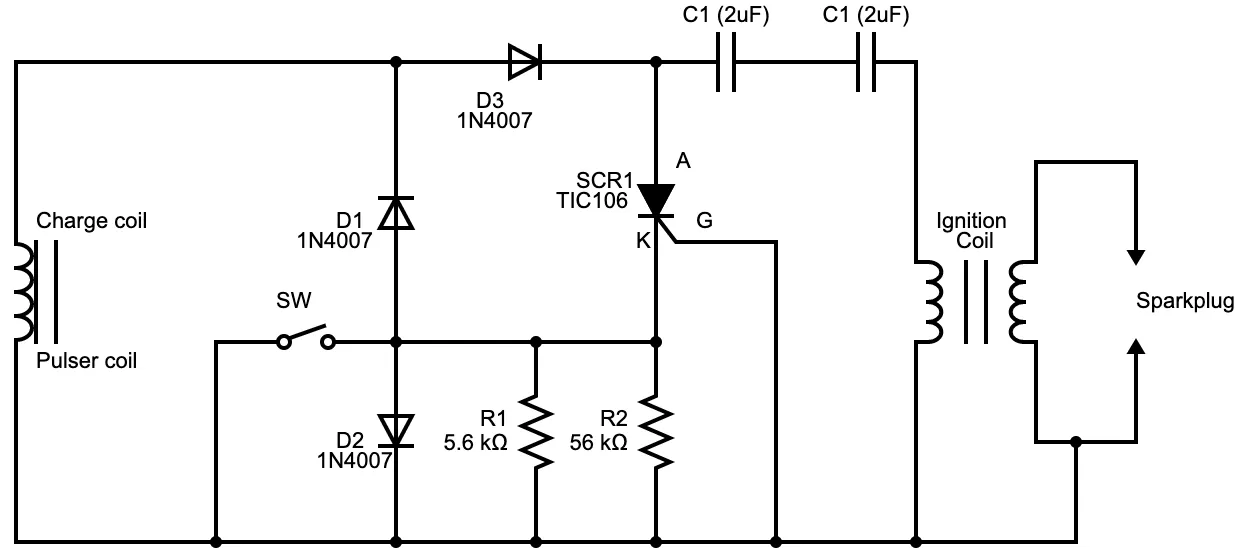

Pracę CDI można opisać jako powtarzający się cykl ładowania i rozładowania kondensatora. Źródło zasilania dostarcza energię, czujnik wskazuje położenie wału, a elektroniczny przełącznik otwiera drogę jej przepływu do cewki zapłonowej.
- Ładowanie: kondensator otrzymuje energię z cewki ładującej magneta albo z przetwornicy zasilanej akumulatorem.
- Wyznaczenie chwili zapłonu: czujnik Halla lub cewka impulsowa przekazuje do modułu sygnał związany z położeniem wału.
- Rozładowanie: tyrystor SCR lub tranzystor mocy zamyka obwód obejmujący kondensator i uzwojenie pierwotne cewki zapłonowej.
- Wytworzenie iskry: cewka podwyższa napięcie, które trafia do świecy i umożliwia zapłon mieszanki paliwowo-powietrznej.
Po rozładowaniu kondensator musi ponownie zgromadzić energię. Dlatego sam poprawny sygnał wyzwalający nie wystarcza do działania zapłonu: potrzebne jest także prawidłowe ładowanie oraz sprawny obwód cewki i świecy.

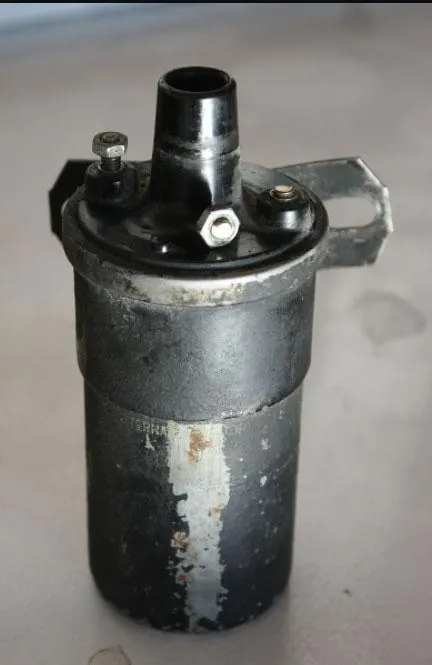

Cewka zapłonowa. Źródło: Wikimedia Commons.
Z czego składa się zapłon CDI?
Magneto i cewka ładująca
W układzie AC-CDI energia pochodzi z ruchu wirnika magneta. Obracające się magnesy wytwarzają zmienne pole magnetyczne, które indukuje napięcie w cewce ładującej. Napięcie z tej cewki jest prostowane i służy do ładowania kondensatora. Cewki ładującej nie należy mylić z cewką zapłonową: pełnią różne funkcje w przekazywaniu energii.
Czujnik położenia wału
Informację o położeniu wału może dostarczać czujnik Halla albo cewka impulsowa, nazywana impulsatorem. Czujnik służy do określenia momentu zapłonu, a nie do zasilania iskry. Rozdzielenie tych funkcji ułatwia diagnostykę: brak impulsu wyzwalającego i brak energii w kondensatorze wymagają sprawdzenia innych części układu.
Czujnik Halla. Źródło: Wikimedia Commons.

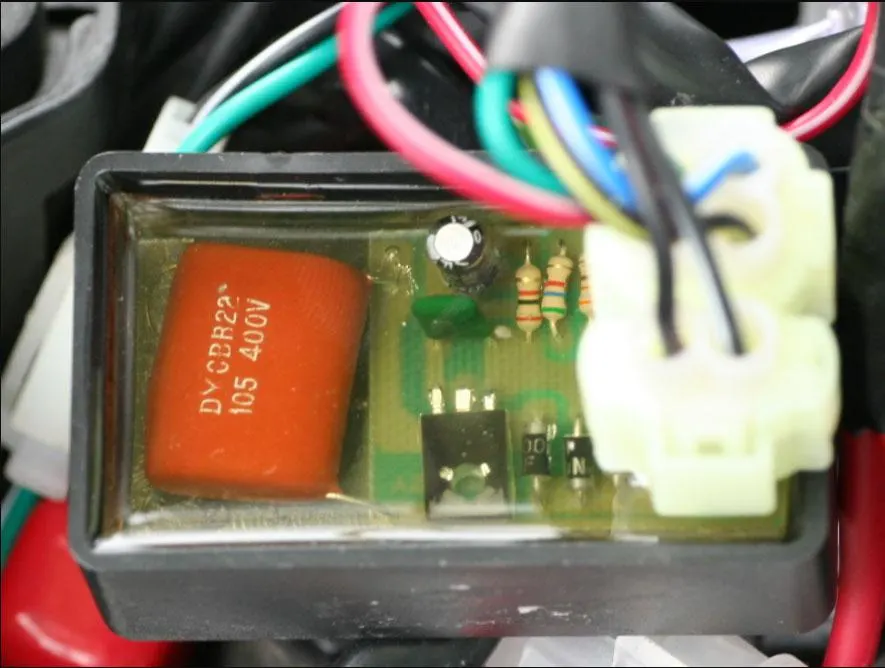

Kondensator, przełącznik i cewka zapłonowa
Kondensator jest magazynem energii, a tyrystor SCR lub tranzystor mocy steruje jej uwolnieniem. Cewka zapłonowa podwyższa napięcie impulsu do poziomu potrzebnego do przeskoku iskry. Są to odrębne zadania, dlatego wymiana samego modułu CDI nie usuwa usterki przewodu wysokiego napięcia, fajki ani świecy.
AC-CDI i DC-CDI — czym się różnią?

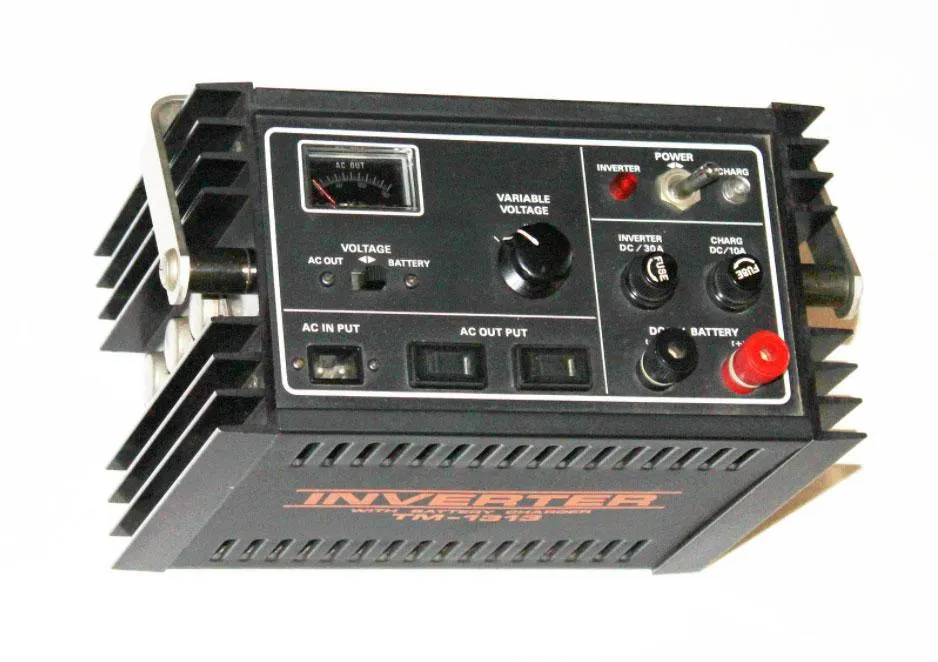

Podstawowa różnica dotyczy źródła energii potrzebnej do ładowania kondensatora. W AC-CDI jest nim cewka magneta, a w DC-CDI akumulator współpracujący z przetwornicą podwyższającą napięcie. Sam etap rozładowania przez cewkę zapłonową opiera się na tej samej zasadzie.
| Cecha | AC-CDI | DC-CDI |
|---|---|---|
| Źródło energii | Cewka ładująca magneta | Akumulator |
| Ładowanie kondensatora | Z napięcia wytwarzanego podczas obrotu wirnika | Przez przetwornicę podwyższającą napięcie |
| Związek z obrotami silnika | Energia ładowania pochodzi z obrotów wirnika | Przetwornica utrzymuje stałe napięcie ładowania w szerokim zakresie obrotów |
| Obszar kontroli zasilania | Cewka ładująca i jej połączenia z modułem | Zasilanie z akumulatora i działanie przetwornicy |
Nie ma podstaw, aby na podstawie samego oznaczenia uznać któryś wariant za zawsze lepszy. Zasilanie z akumulatora nie zastępuje poprawnego sygnału położenia wału. Z kolei przy AC-CDI trzeba pamiętać, skąd pochodzi energia ładowania, zamiast zakładać obecność przetwornicy zasilanej akumulatorem.
Ile energii gromadzi kondensator CDI?
Energię zgromadzoną w kondensatorze opisuje wzór E = ½ · C · U2, gdzie C oznacza pojemność, a U napięcie na kondensatorze. Przy podstawieniu pojemności w faradach i napięcia w woltach wynik otrzymujemy w dżulach. Napięcie występuje we wzorze w kwadracie, więc sama pojemność nie wystarcza do porównania zgromadzonej energii.
Przykład obliczeniowy z założonymi wartościami: dla C = 1 µF oraz U = 300 V energia wynosi:
E = 0,5 × 1 × 10−6 × 3002 = 0,045 J = 45 mJ.
W kolejnym przykładzie obliczeniowym przyjmijmy C = 0,5 µF i U = 350 V. Otrzymujemy:
E = 0,5 × 0,5 × 10−6 × 3502 ≈ 30,6 mJ.
W tych przykładach kondensator o mniejszej pojemności przechowuje mniej energii mimo wyższego napięcia. Są to wyłącznie obliczenia dla założonych parametrów, a nie zalecenia doboru części ani wyniki pomiarów. Obliczona wielkość opisuje energię w kondensatorze; nie jest pomiarem energii iskry na świecy.
Jak przeliczyć kąt wyprzedzenia zapłonu na czas?
Przy większej prędkości obrotowej ten sam kąt obrotu wału odpowiada krótszemu czasowi. Zależność ma postać t = α / (360 × n/60), gdzie α jest kątem w stopniach, a n prędkością w obrotach na minutę. Wynik t otrzymujemy w sekundach.
Przykład obliczeniowy: przy założeniu prędkości 6000 obr/min wał obraca się z prędkością kątową 360 × 100 = 36 000 °/s. Założonemu wyprzedzeniu zapłonu o 10° odpowiada zatem czas t = 10 / 36 000 ≈ 0,278 ms. Obrót o 1° trwa w tym przykładzie około 27,8 µs.
Dla kolejnego założonego przykładu, przy 12 000 obr/min, obrót o 1° trwa około 13,9 µs, a o 10° około 139 µs. Pokazuje to, dlaczego wraz ze wzrostem obrotów rośnie znaczenie dokładności wyzwalania. Mniej czasu pozostaje też na ponowne ładowanie kondensatora pomiędzy kolejnymi zapłonami.
Obliczony czas odpowiada wskazanemu kątowi obrotu wału. Nie określa całego dostępnego czasu ładowania kondensatora ani zalecanego wyprzedzenia dla konkretnego silnika. Do oceny układu potrzebne są dane jego konstrukcji, nie samo przeliczenie kąta na czas.
Zalety i ograniczenia zapłonu CDI
Zaletami CDI są szybkie narastanie napięcia i możliwość przekazywania energii w krótkich impulsach. Taki sposób pracy jest przydatny w silnikach osiągających wysokie obroty, pod warunkiem że układ nadąża z ładowaniem kondensatora i poprawnie wyznacza chwilę zapłonu.
Do ograniczeń należą krótki czas trwania iskry oraz możliwość powstawania zakłóceń elektromagnetycznych. Samo określenie „CDI” nie wystarcza więc do oceny działania zapłonu w danym silniku. Istotne są zarówno gromadzenie energii, jak i moment jej przekazania do świecy.
Jak sprawdzić zapłon CDI?
Trudności z rozruchem, nierówna praca, gaśnięcie silnika czy strzały w dolocie lub wydechu nie wskazują jednoznacznie na uszkodzenie modułu. Podobne objawy mogą wynikać z problemów ze świecą, cewką zapłonową, impulsatorem lub okablowaniem. Diagnostykę warto prowadzić według funkcji poszczególnych elementów.

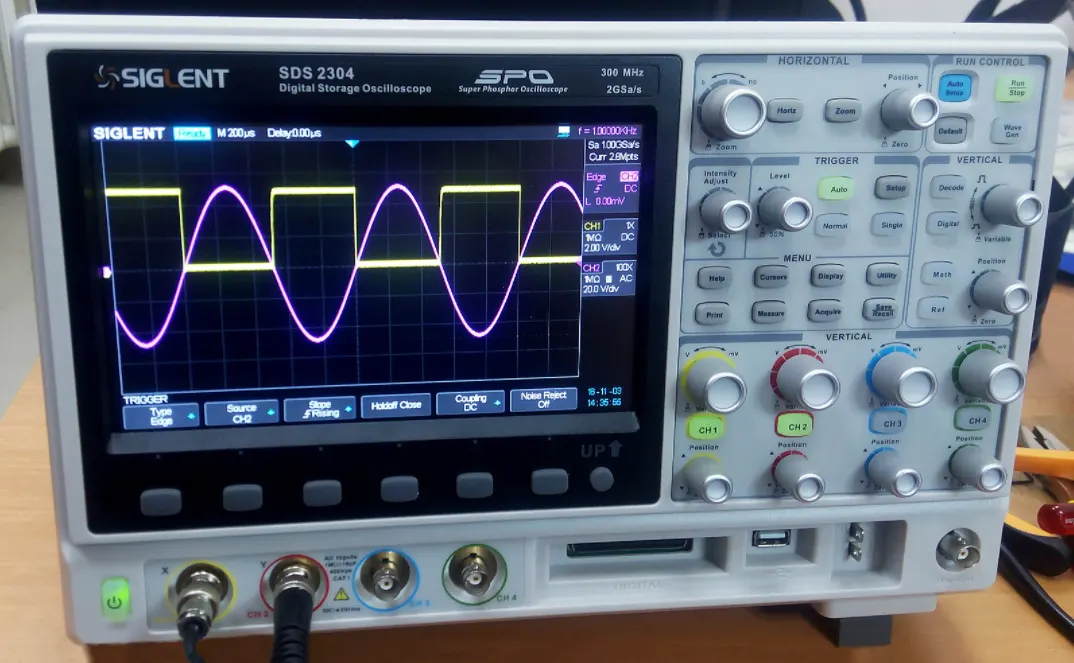

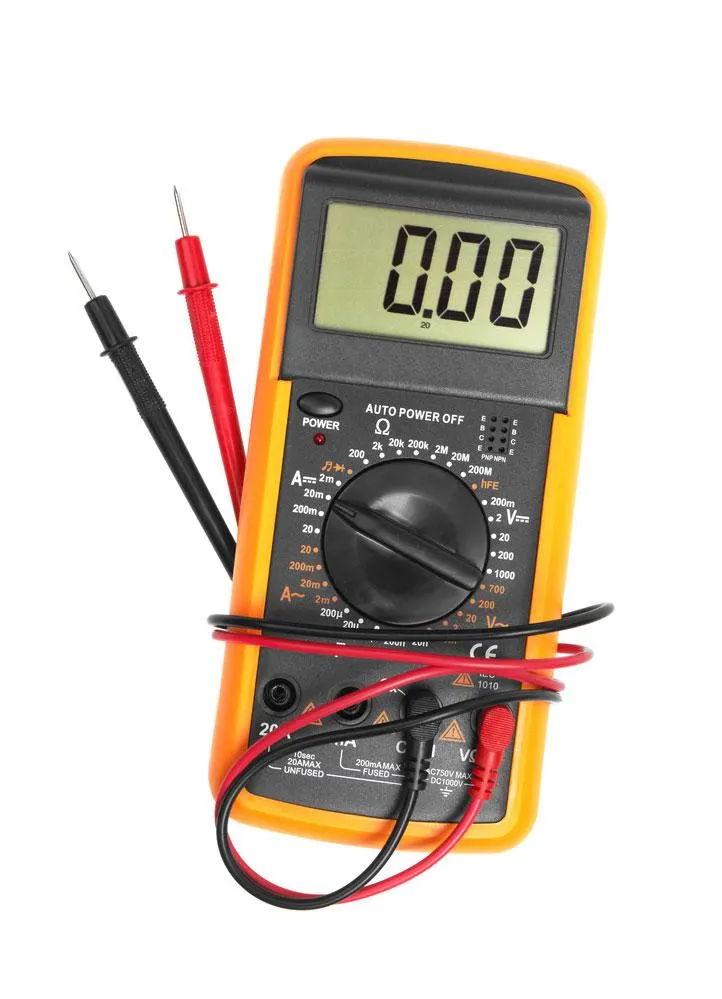

Multimetr służy między innymi do sprawdzenia ciągłości i rezystancji uzwojeń, natomiast oscyloskop pozwala obserwować przebieg sygnału wyzwalającego. Wyniki trzeba odnosić do dokumentacji producenta badanego układu. Nie istnieje podana tutaj uniwersalna rezystancja cewki ani napięcie, które pozwalałoby uznać każdy moduł CDI za sprawny.
Praktyczna lista kontrolna przed wymianą modułu
- Ustal, czy układ jest zasilany z cewki magneta, czy z akumulatora przez przetwornicę.
- Sprawdź obecność impulsu z czujnika położenia wału podczas obracania silnika.
- Sprawdź napięcie ładowania kondensatora według procedury producenta.
- Zweryfikuj ciągłość i rezystancję odpowiednich uzwojeń, porównując wyniki z dokumentacją.
- Skontroluj izolację przewodu wysokiego napięcia oraz stan fajki i świecy.
Wyniki poszczególnych kontroli należy rozpatrywać łącznie. Każda dotyczy innego etapu działania układu i sama nie potwierdza sprawności całego zapłonu.
| Sprawdzany element | Co ustala kontrola? | Czego nie potwierdza? |
|---|---|---|
| Sygnał czujnika wału | Czy dociera impuls wyzwalający | Czy kondensator jest ładowany prawidłowo |
| Napięcie kondensatora | Czy działa ładowanie zgodnie z danymi producenta | Czy zapłon jest wyzwalany we właściwej chwili |
| Ciągłość i rezystancja uzwojeń | Czy wyniki odpowiadają dokumentacji | Czy izolacja przewodu i fajki jest sprawna |
Najczęstsze pytania o zapłon CDI
Czy zapłon CDI potrzebuje akumulatora?
To zależy od odmiany. AC-CDI pobiera energię z cewki ładującej magneta. DC-CDI korzysta z akumulatora i przetwornicy podwyższającej napięcie potrzebne do ładowania kondensatora.
Czy czujnik Halla zasila cewkę zapłonową?
Nie. Dostarcza informację o położeniu wału, potrzebną do określenia chwili zapłonu. Energia przekazywana do uzwojenia pierwotnego cewki pochodzi z naładowanego kondensatora.
Czy brak iskry oznacza uszkodzony moduł CDI?
Nie musi. Trzeba również sprawdzić ładowanie kondensatora, impuls wyzwalający, cewkę zapłonową, przewód wysokiego napięcia, fajkę i świecę. Dopiero wyniki tych kontroli pomagają zawęzić przyczynę usterki.
Czy większy kondensator zawsze poprawia zapłon?
Sama pojemność nie przesądza o działaniu układu. Energia zależy także od napięcia, a kondensator musi zdążyć się naładować przed kolejnym wyzwoleniem. Przykłady obliczeniowe nie stanowią podstawy do zmiany części w konkretnym module.
Podsumowanie
W zapłonie CDI kondensator magazynuje energię, przełącznik wyzwala rozładowanie, a cewka wytwarza wysokie napięcie dla świecy. Przy porównywaniu i diagnozowaniu układów należy osobno oceniać zasilanie, ładowanie, sygnał położenia wału i obwód wysokiego napięcia. Wartości kontrolne zawsze trzeba dobrać do dokumentacji konkretnego układu.
