Dioda to urządzenie znajdujące się w obwodach, jak każdy inny element elektroniczny. Dioda może pozwolić na przepływ prądu tylko w jedną stronę w danym kursie. Ze względu na niezdolność diody do zezwolenia na przepływ prądu w kierunku przeciwnym, dioda może działać jako regulator prądu i napięcia. Na rynku istnieją różne rodzaje diod. Jednak dioda Zenera jest najczęściej spotykaną diodą regulatora napięcia. Ponieważ przeznaczenie diody Zenera jest inne niż zwykłych diod prostowniczych. Ponieważ dioda Zenera jest najbardziej popularna, występuje w różnych kształtach i rozmiarach. Na liście znajduje się dioda 1N4732A. https://www.wellpcb.com/
W tym artykule poznamy zastosowania diody Zenera 1N4732A, połączenia i sposób jej działania.

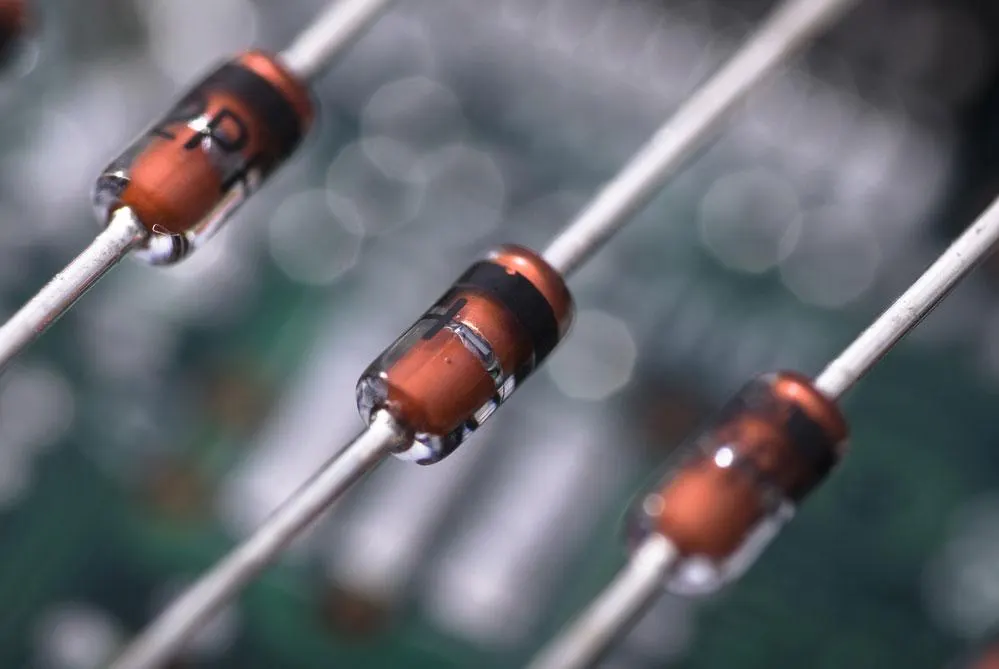

(Diody Zenera)
Dioda Zenera Opis pinów
| Pin | Nazwa pinu | Opis |
| 1 | Anoda | Ten pin pozwala na wejście prądu do anody. |
| 2 | Katoda | Ten pin pozwala na wyjście prądu z katody. |
1N4732A jest dwupinową diodą jak każda dioda Zenera; anoda i katoda. Co ciekawe, dodatni koniec diody to anoda, a przeciwny koniec to katoda. Katodę można zidentyfikować po znaku pierścienia na szklanej obudowie w kierunku katody.
Zawsze należy pamiętać, że dioda jest zaworem jednokierunkowym. Nie można więc odwrócić prądu płynącego od anody do katody.
Gdy prąd płynie z anody, może płynąć tylko do katody i z diody. Stąd prawidłowe podłączenie diody jest niezbędne.

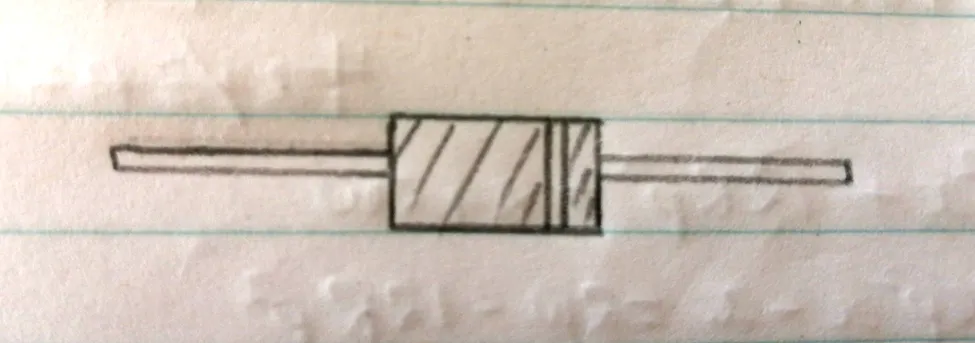

(logo reprezentacji diody z opaską).
Charakterystyka diody Zenera 1N4732A
Napięcie Zenera i rozpraszanie mocy to dwa zasadnicze parametry, które należy wziąć pod uwagę przy zakupie diody.
Napięcie Zenera to napięcie przechodzące przez diodę przy przyłożeniu napięcia o wyższym potencjale. Jednocześnie dyssypacja mocy może decydować o ogólnej ilości prądu, który może przepływać przez obwód.
Należy wiedzieć, że rozpraszanie mocy i przepływ prądu odpowiadają sobie wzajemnie. W tym przypadku im większy przepływ prądu, tym większe rozpraszanie mocy.
(logo diody wektorowej).
Poniżej przedstawiam kilka cech charakterystycznych dla diody 1N4732A;
Po pierwsze, dioda posiada zdolność tolerancji +5%.
1N4732A-Po drugie, nominalne napięcie Zenera diody 1N4732A wynosi 4,7 V.
Po trzecie, temperatura pracy diody mieści się w zakresie od -65 do 175 stopni Celsjusza.
Dodatkowo, dioda znajduje się w opakowaniu typu through-hole.
Również maksymalna moc rozpraszana (Pz) diody 1N4732A wynosi 500mW.
Ponadto, typem obudowy dla tej diody jest szklane opakowanie DO-41.
Następnie, posiada ona maksymalny parametr odwrotnego napięcia Zenera na poziomie 100V.
Następnie, ta dioda jest wysoce niezawodna, ponieważ ma bardzo ostrą charakterystykę wsteczną.
Ponadto, dioda doświadcza niskiego spadku napięcia w swojej pracy.
Ponadto, dioda ma dużą zdolność do przepięcia w przód.
Wreszcie, dioda ma niski koszt w budowie, a także niski upływ wsteczny.

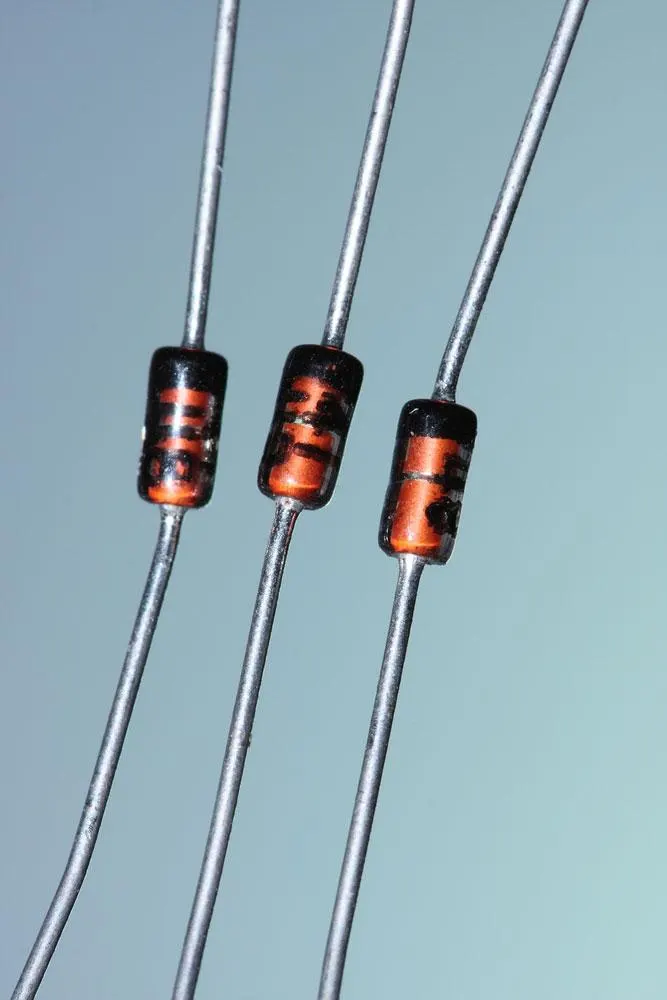

(diody)
(rysunek mechaniczny diody 1n4732a.)
Standardowe opakowanie diody 1N4732A powinno mieć określone wymiary. Katoda i anoda to materiały półprzewodnikowe o wymiarach 26,0mm*0,86mm. Jednocześnie szklana obudowa powinna mierzyć 4,5mm*2,6mm. Zacieniona część na schemacie reprezentuje szklaną obudowę. Ponadto, kwota ta reprezentuje opakowanie DO-41.
Opcje alternatywne dla diody 1N4732A
Dioda 1n4732A ma oryginalny stan 4,7V. Jednak możemy użyć innych alternatywnych diod, jeśli nie można znaleźć tej konkretnej mocy parametrów. Te diody to Zenera 5,1v, 6,8v, 15v i 7,5v.

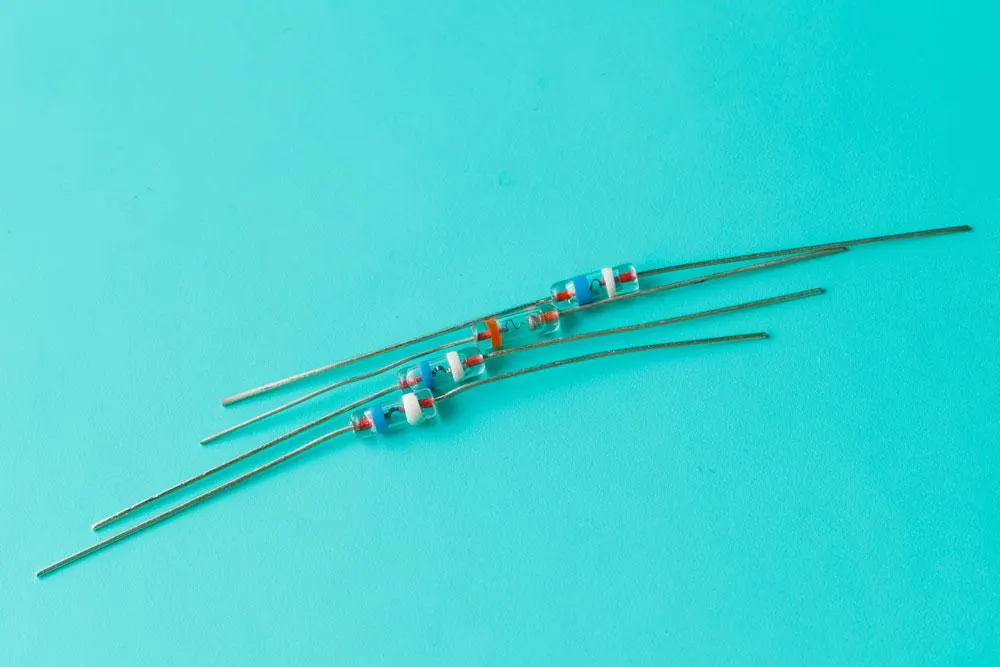

(zdjęcie przedstawia różne rodzaje diod Zenera).
Jak używać 1N4732A
Dioda 1n4732A występuje w opakowaniu typu through-hole. Dlatego używamy jej przede wszystkim w obwodach zabezpieczających lub prostych regulatorach napięcia. Ponadto, pomocne będzie zrozumienie, że w normalnych warunkach pakiet elementów powinien zawsze pracować razem z rezystorem Zenera.
Rezystor Zenera jest niezbędnym elementem elektronicznym w projekcie, który wymaga diody Zenera. Rezystor zenera działa jak każdy standardowy rezystor, ograniczając ilość prądu w obwodzie w normalnych warunkach pracy.
Zwykły rezystor i rezystor Zenera chronią diodę przed uszkodzeniem wynikającym z nadmiernego przepływu prądu.
(prosty obwód diody Zenera.)
Z tego obwodu, aby obliczyć rezystor szeregowy Zenera(Rs), należy skorzystać z poniższego wzoru;
Rs= [napięcie źródła Vs) - napięcie pracy (Vz)]/ Iz
gdzie wzór pozwalający uzyskać Iz= Pz/Vz
Z powyższej charakterystyki wynika, że (Pz) rozpraszanie mocy będzie wynosiło około 500mW, a napięcie nominalne to 4,7V. Zatem;
Iz = 500/4,7
= ≃106mA.
Sprawia to, że wartość rezystora szeregowego Zenera do;
Rs = (12 -4,7)/106. W rezultacie wartość rezystora szeregowego Zenera wynosi około 680 omów.
Zastosowanie diody 1N4732A
Po pierwsze, możesz użyć diody 1N4732A w surowym zabezpieczeniu regulatora napięcia.
Po drugie, w celu zmniejszenia odwrotnego napięcia przebicia w obwodach.
Również dioda działa jako zabezpieczenie napięcia wejściowego mikrokontrolerów lub innych układów scalonych.
Dodatkowo wykorzystywana w aplikacjach zarządzania mocą o wysokiej wydajności.
Wreszcie, można ją wykorzystać do stabilizacji napięcia AC w obwodach.
Podsumowanie
Urządzenie do regulacji napięcia wspomaga ograniczenie przepływu prądu w obwodzie. Pomaga również zachować bezpieczeństwo przebiegu i innych elementów elektronicznych.
Mając to na uwadze, mamy nadzieję, że ten artykuł dał Ci pewien wgląd w to, jak działa dioda 1N4732A i jak ją skutecznie wykorzystać. Aby uzyskać więcej informacji na ten temat lub jakiekolwiek pytania, skontaktuj się z nami! Nasz zespół jest zawsze gotowy do pomocy.
