Przekaźnik 8-kanałowy-Czy kiedykolwiek chciałeś kontrolować wiele obciążeń jednocześnie, ale nie byłeś pewien, od czego zacząć? Ośmiokanałowy moduł przekaźnikowy może teraz zapewnić to rozwiązanie! Moduły te posiadają osiem oddzielnych przekaźników, które zapewniają możliwość przełączania dużych prądów. Można również podłączyć Raspberry Pi lub Arduino pokładzie do tego modułu. Oczywiście umożliwia to sterowanie bez konieczności polegania na mikrokontrolerze. Dodatkowo, wszystkie osiem przekaźników ma podobny projekt obwodu elektronicznego.
Zrozumienie modułu ośmiokanałowego przekaźnika może wydawać się dość skomplikowane. Jednak ten artykuł wyjaśni wszystko, co musisz wiedzieć na ten temat. A więc zaczynajmy!
1. Przekaźnik 8-kanałowy-Czym jest 8-kanałowy moduł przekaźnikowy?

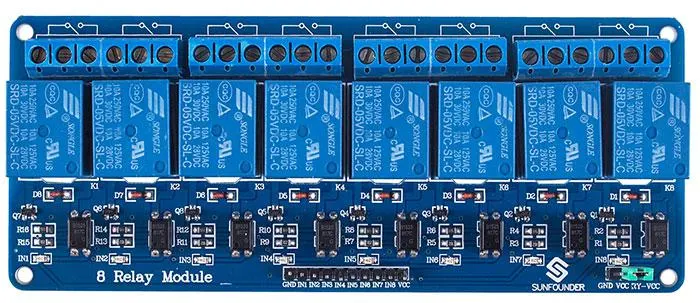

Moduł przekaźnika 8-kanałowego
Źródło:
http://wiki.sunfounder.cc/
Ośmiokanałowy moduł przekaźnikowy to urządzenie elektroniczne. W rzeczywistości zawierają one osiem przekaźników 5V wraz z elementami przełączającymi i izolującymi. Zawiera również osiem bloków zaciskowych, przy czym każdy blok współdzieli dwa przekaźniki. Jednocześnie, czujniki i mikrokontrolery mogą się z nim łączyć przy minimalnych połączeniach. Tym samym umożliwiając sterowanie wysokim napięciem za pomocą niskiego napięcia. Gdy cewka przekaźnika zostanie zasilona, wskaźniki LED zapalają się, weryfikując działanie przekaźnika. Ponadto, zaciski śrubowe znacznie ułatwiają tworzenie połączeń z okablowaniem sieciowym.

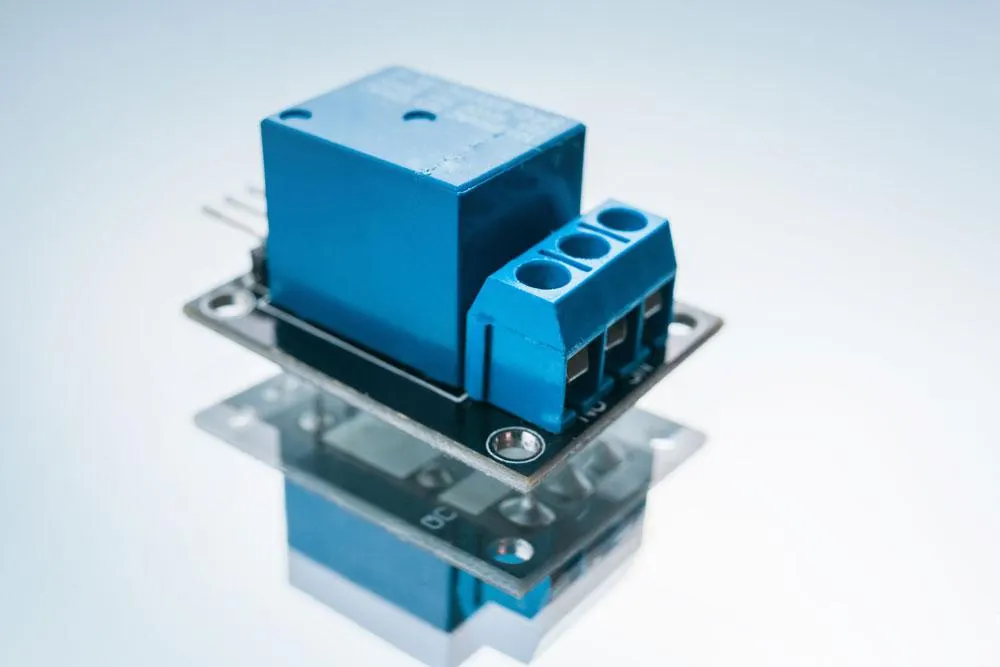

Przekaźnik ośmiokanałowy składa się z ośmiu przekaźników 5V.
Dodatkowo, wszystkie przekaźniki charakteryzują się podobnym obwodem. Tak więc przekaźniki te przenoszą cewki magnetyczne, które polegają na przepływie elektrycznym w celu wytworzenia pola magnetycznego. W rezultacie proces ten zmusza elastyczne styki przekaźników do ruchu. W efekcie tworzy to całkowicie połączony obwód, przez który może przepływać prąd elektryczny. Służy to również jako przełącznik poprzez przerwanie obwodu. Dodatkowo, każdy kanał dzieli połączenie z masą wejściową.
Tymczasem transoptory generują kolejną warstwę izolacyjną pomiędzy wejściami a obciążeniem. Zworka wejściowa składa się z GND, VCC i pinów wejściowych. W tym celu zapewnia łatwą łączność z żeńskimi przewodami zworki. Przede wszystkim diody freewheelingowe powstrzymują skoki napięcia na tranzystorach w momencie dezaktywacji przekaźnika. A dzieje się to dzięki cewkom obciążenia indukcyjnego.
Płytki Arduino i Raspberry pi mogą również integrować się z 8-kanałowym przekaźnikiem wyzwalającym LOW-level. Ponadto moduł ten zasila urządzenia elektroniczne, w tym wentylatory, klimatyzatory i światła.

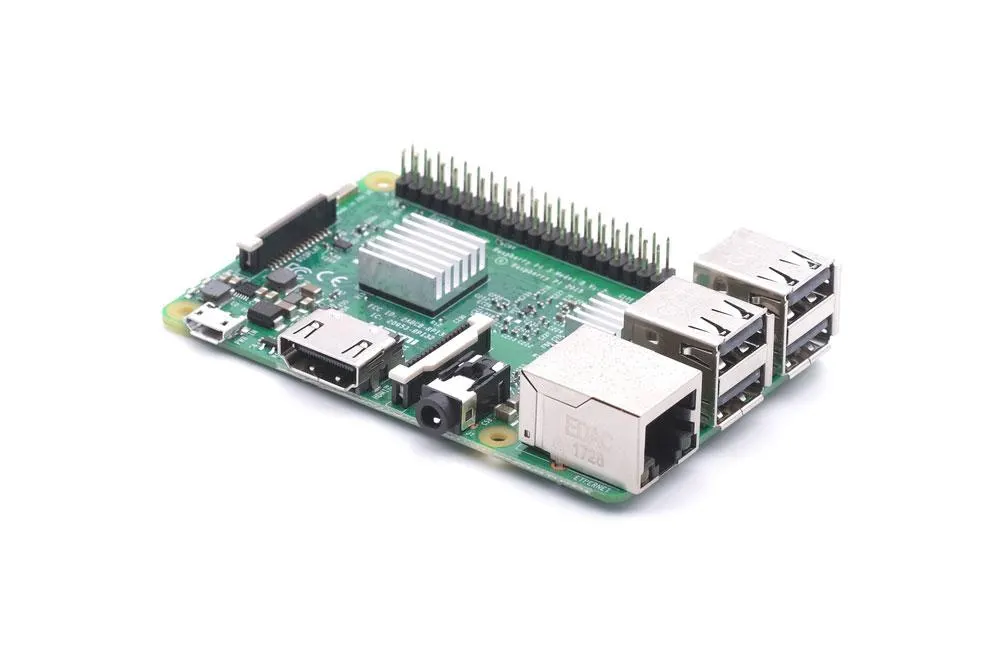

Płytka raspberry pi
2. Przekaźnik 8-kanałowy-Opis pinów 8-kanałowego modułu przekaźnikowego

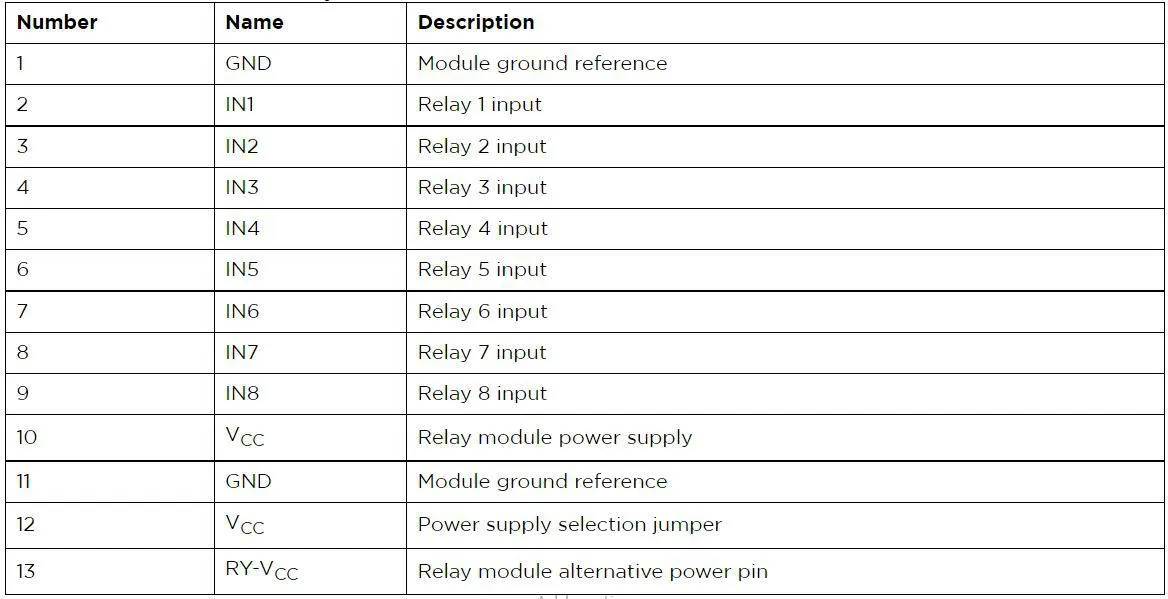

Poniżej zamieściliśmy tabelę wyjaśniającą piny ośmiokanałowego przekaźnika.
3. Przekaźnik 8-kanałowy-Schemat ideology

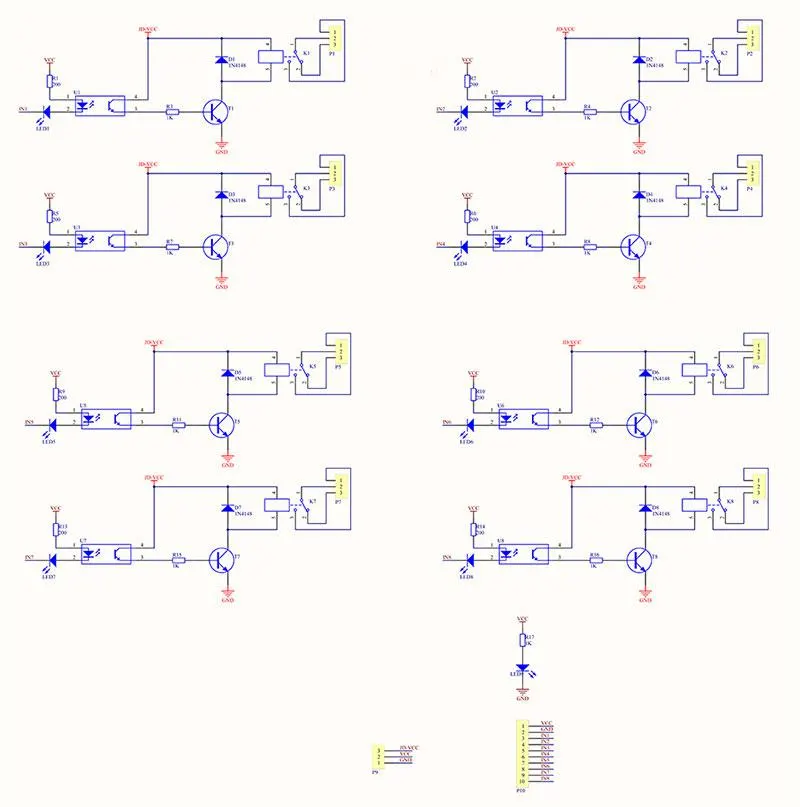

Aby zilustrować jego budowę, zamieściliśmy poniżej schemat ideowy modułu przekaźnika ośmiokanałowego:
Źródło:
http://wiki.sunfounder.cc/
4. Specyfikacja modułu przekaźnika ośmiokanałowego

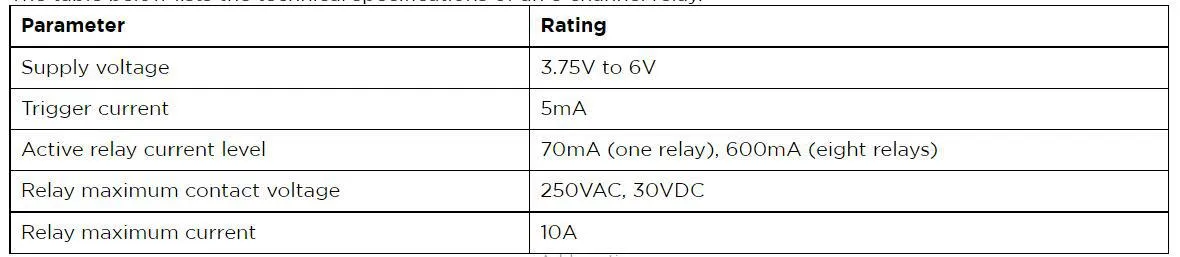

W tabeli poniżej zestawiono specyfikację techniczną przekaźnika ośmiokanałowego.
5. Moduł przekaźnika 8-kanałowego Zastosowania

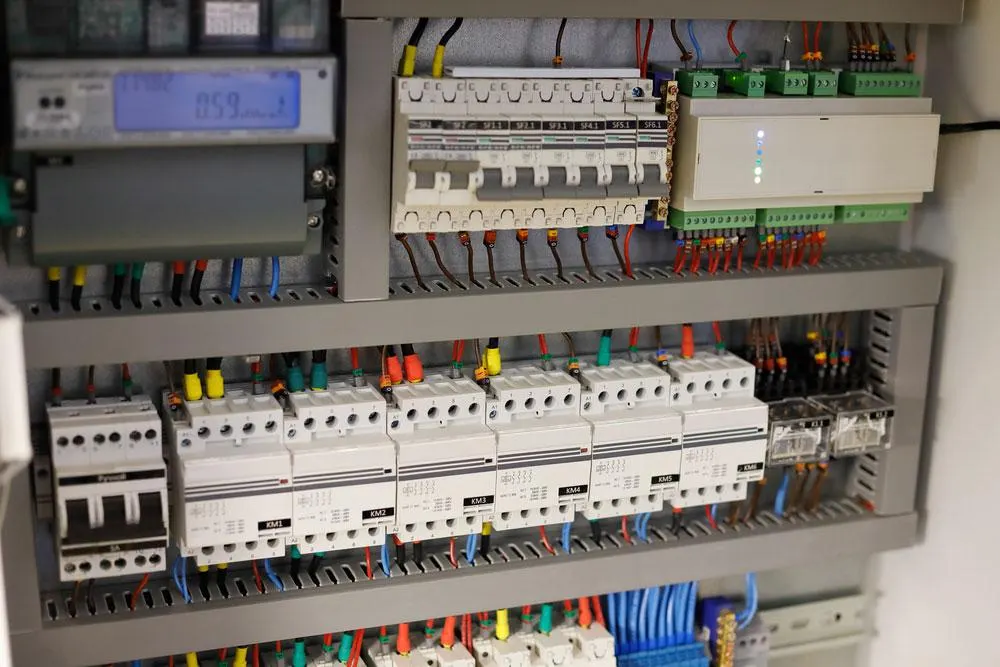

System automatyki domowej wyposażony w ośmiokanałowy moduł przekaźnikowy
Ogólnie rzecz biorąc, ośmiokanałowy przekaźnik obsługuje wiele aplikacji. W tym:
Przełączanie obciążenia dla dużych prądów
Zapasowy akumulator
Automatyka domowa
Przełączanie obciążeń sieciowych
6. Jak używać 8-kanałowego modułu przekaźnikowego?
Dzięki ośmiokanałowemu modułowi przekaźnikowemu można przełączać kilka obciążeń jednocześnie, ponieważ składa się on z ośmiu przekaźników. Mimo to, w tym podejściu służy on jako centralny hub, zasilający kilka obciążeń. Na przykład, można zintegrować moduły na głównej tablicy rozdzielczej i innych obciążeń w domu. Taka konfiguracja ogólnie pozwala kontrolować wszystko w centralnym miejscu za pośrednictwem mikrokontrolera.
Ponadto osiem indywidualnych obciążeń łączy się z terminalami NO (normalnie otwartym kontaktem z portem). W takim przypadku przewód na żywo łączy się ze wspólnym terminalem każdego przekaźnika. Obciążenie uprawia się, gdy połączy się z przewodem na żywo po włączeniu przekaźników. Możesz także odwrócić tę konfigurację, aby obciążenie łączyło się z terminalem NC (normalnie zamknięte portem). W efekcie pozostaje to włączone do momentu aktywowania przekaźnika.
7. 8 -kanałowy moduł przekaźnika Rozwiązywanie problemów
Przekaźnik może nie działać poprawnie z jednego z następujących powodów:
1. Nadprąd może powodować pozostawanie kontaktów na miejscu. Ale mocno wstrząsając modułem, dopóki styki się poluzowane może rozwiązać ten problem.
2. Również skoczka jest ustawiona w niewłaściwej pozycji.
3. Ponadto przepięcie potencjalnie uszkadza obwód kierowcy.
4. Nieprawidłowa polaryzacja wejściowa
Streszczenie
Ogólnie ośmiokanałowy przekaźnik przedstawia korzystne zastosowania, szczególnie w przypadku elektroniki o dużej mocy. Nie tylko to, ale także sprawia, że życie jest znacznie łatwiejsze dla właścicieli domów. To dlatego, że zasadniczo działa to jako centralne centrum. W takim przypadku możesz łatwo kontrolować wiele obciążeń jednocześnie w domu. Dodatkowo urządzenie ogólne, pozwala podłączyć je do płyty Arduino lub Raspberry Pi. Z tego powodu nie musisz polegać na mikrokontrolerze dla użyteczności.
Czy masz jakieś pytania dotyczące ośmiokanałowego modułu przekaźnika? Skontaktuj się z nami!
