Ceramiczną płytkę drukowaną warto rozważyć wtedy, gdy podłoże ma sprawnie odprowadzać ciepło, a jednocześnie zapewniać izolację elektryczną. Takie wymagania występują między innymi w modułach mocy i układach z diodami LED dużej mocy. O wyborze decydują jednak konkretny materiał, sposób wykonania ścieżek i warunki pracy: sama obecność ceramiki nie gwarantuje skutecznego chłodzenia ani trwałości urządzenia.
Czym jest ceramiczna płytka drukowana?
W ceramicznej płytce drukowanej podłożem dla obwodu jest materiał ceramiczny, na przykład tlenek glinu lub azotek glinu. Na jego powierzchni, a w konstrukcjach wielowarstwowych również wewnątrz struktury, znajdują się połączenia przewodzące. Podłoże pełni funkcję izolatora elektrycznego i uczestniczy w odprowadzaniu ciepła z elementów.
Warto odróżnić taką konstrukcję od płytki z rdzeniem aluminiowym. Określenia „ceramiczna” i „z rdzeniem metalowym” nie są zamienne. Przy porównywaniu rozwiązań trzeba ustalić, z czego rzeczywiście wykonano podłoże, zamiast kierować się wyłącznie nazwą handlową.
Już na etapie projektu należy też rozdzielić wybór materiału od wyboru technologii. Al₂O₃ i AlN opisują ceramikę, natomiast HTCC, LTCC, DBC czy DPC odnoszą się do sposobu wykonania struktury lub metalizacji. Te informacje powinny znaleźć się w dokumentacji przekazywanej do producenta PCB.
Al₂O₃ i AlN: jakie podłoże wybrać?
Tlenek glinu, Al₂O₃, jest materiałem elektroizolacyjnym o przewodności cieplnej znacznie większej niż FR-4 w kierunku przez grubość laminatu. Zakres podany w zestawieniu wynosi 14–30 W/(m·K). Nie należy jednak przypisywać jednej wartości wszystkim odmianom tego materiału: w obliczeniach projektowych potrzebne są dane konkretnego podłoża.
Azotek glinu, AlN, pozwala uzyskać wyższą przewodność cieplną. Ogólny zakres wynosi 80–190 W/(m·K), natomiast dane producenta Maruwa obejmują 170–230 W/(m·K) w temperaturze 25 °C. Są to różne zestawienia, a nie sprzeczne wymagania dla tego samego produktu. Wartość do projektu trzeba dobrać zgodnie z kartą wybranego materiału.
AlN ma także mniejszy współczynnik rozszerzalności cieplnej niż Al₂O₃. Jest on bliższy wartości dla krzemu, lecz nie jest z nią identyczny. To istotne rozróżnienie przy ocenie współpracy podłoża z elementem półprzewodnikowym podczas zmian temperatury.
Ceramika a FR-4: porównanie parametrów
Przewodność cieplna opisuje zdolność materiału do przewodzenia ciepła, a współczynnik rozszerzalności cieplnej, CTE, określa zmianę wymiarów przy zmianie temperatury. Tych wielkości nie należy utożsamiać. W przypadku FR-4 znaczenie ma również kierunek, w którym rozpatrujemy daną właściwość.
| Materiał | Przewodność cieplna | CTE | Kontekst danych |
|---|---|---|---|
| Al₂O₃ | 14–30 W/(m·K) | 6,7–8,2 ppm/K | Zakresy właściwości materiału; do projektu potrzebna jest karta konkretnej odmiany. |
| AlN | 170–230 W/(m·K) | 4,6 ppm/K | Dane Maruwa: przewodność w 25 °C, CTE dla zakresu 40–400 °C. |
| FR-4 | 0,29 W/(m·K) przez grubość; 0,81 W/(m·K) w płaszczyźnie | 14 ppm/K w osi X; 12 ppm/K w osi Y; 70 ppm/K w osi Z | Właściwości zależą od kierunku; wartości nie są zamienne. |
W obwodach wysokiej częstotliwości trzeba uwzględnić także względną przenikalność elektryczną. Dla Al₂O₃ podany zakres wynosi 7,8–11 przy 1 MHz, a dla AlN Maruwa podaje 8,5 przy 1 MHz. Sama przewodność cieplna nie wystarcza więc do porównania podłoży dla układu radiowego.
HTCC, LTCC i technologia grubowarstwowa
W technologii HTCC warstwy ceramiczne i obwody przewodzące są współwypalane w temperaturze około 1300–1600 °C. Stosuje się metale ogniotrwałe, takie jak wolfram i molibden. Wysoka temperatura dotyczy procesu wytwarzania; nie należy jej przedstawiać jako dopuszczalnej temperatury pracy gotowej płytki.
LTCC wykorzystuje mieszaninę szkła i ceramiki, wypalaną w temperaturze około 850–900 °C. Technologia umożliwia budowę wielowarstwowych układów o dużej gęstości połączeń oraz stosowanie przelotek przelotowych, ślepych i zagrzebanych. Wybór między HTCC a LTCC powinien wynikać z potrzeb całej struktury, a nie wyłącznie z temperatury wypalania.
W technologii grubowarstwowej pastę przewodzącą nanosi się sitodrukiem, a następnie wypala. Nie jest to naklejanie grubej folii. Wykonywanie linii węższych niż 100 µm może być trudne, dlatego geometrię ścieżek należy uzgodnić z wykonawcą przed zakończeniem projektu.
DBC, DPC i AMB: sposoby wykonania metalizacji
Inną grupę rozwiązań stanowią technologie tworzenia metalizacji na podłożu ceramicznym. Różnią się sposobem łączenia metalu z ceramiką oraz możliwościami wykonania wzoru przewodzącego.
| Technologia | Zasada wykonania | Znaczenie dla projektu |
|---|---|---|
| DBC | Bezpośrednie wiązanie miedzi z Al₂O₃ lub AlN z wykorzystaniem eutektyki Cu–O, około 1065–1083 °C. | Rozwiązanie stosowane w układach mocy; grubość miedzi do około 300 µm. Należy uwzględnić ryzyko mikroporów. |
| DPC | Napylanie, fotolitografia i osadzanie galwaniczne. | Umożliwia wykonywanie drobniejszych ścieżek; najczęściej stosowane na Al₂O₃. |
| AMB | Łączenie przez lutowanie aktywne. | Podawany zakres grubości miedzi wynosi 100–800 µm; technologia jest stosowana do prostych wzorów. |
DBC, DPC i AMB zwykle dotyczą struktur z 1–2 warstwami przewodzącymi. Nie należy automatycznie przenosić na nie możliwości wielowarstwowych układów LTCC. Podane zakresy technologiczne służą do wstępnego porównania i wymagają potwierdzenia dla konkretnego wykonania.
Przykład obliczeniowy: opór cieplny podłoża
Dla jednowymiarowego przepływu ciepła przez podłoże można zastosować wzór R = t / (k · A), gdzie t oznacza grubość, k — przewodność cieplną, a A — pole przekroju przepływu ciepła. Wynik otrzymujemy w K/W.
Przykład obliczeniowy z założonymi wartościami: przyjmujemy podłoże 10 × 10 mm, czyli A = 1 × 10−4 m², oraz grubość t = 0,63 mm, czyli 6,3 × 10−4 m. Dla Al₂O₃ zakładamy k = 24 W/(m·K), mieszczące się w podanym zakresie. Dla AlN przyjmujemy 170 W/(m·K), a dla FR-4 — 0,29 W/(m·K), odpowiadające przewodzeniu przez grubość.
| Podłoże | Obliczenie R | Wynik przy przyjętych założeniach |
|---|---|---|
| FR-4 | 6,3 × 10−4 / (0,29 × 1 × 10−4) | 21,7 K/W |
| Al₂O₃ | 6,3 × 10−4 / (24 × 1 × 10−4) | 0,26 K/W |
| AlN | 6,3 × 10−4 / (170 × 1 × 10−4) | 0,037 K/W |
To obliczenie obejmuje wyłącznie opór podłoża w jednym wymiarze, bez warstw miedzi i kleju. Nie opisuje całej drogi odprowadzania ciepła z elementu i nie jest wynikiem pomiaru gotowej płytki. Pokazuje wpływ materiału przy tej samej, założonej geometrii.
Przykład obliczeniowy: rozszerzalność względem krzemu
Zmianę długości opisuje zależność ΔL = CTE · L · ΔT. W kolejnym przykładzie obliczeniowym zakładamy długość struktury krzemowej i porównywanego odcinka podłoża L = 10 mm oraz zmianę temperatury ΔT = 100 K. Dla Al₂O₃ przyjmujemy założony CTE równy 7,5 ppm/K.
Dla krzemu, przy CTE = 2,556 ppm/K, obliczenie 2,556 ppm/K × 10 mm × 100 K daje po przeliczeniu jednostek około 2,6 µm. Wyniki dla podłoży zestawiono poniżej.
| Materiał | CTE przyjęty w przykładzie | Zmiana długości | Różnica względem krzemu |
|---|---|---|---|
| AlN | 4,6 ppm/K | 4,6 µm | 2,0 µm |
| Al₂O₃ | 7,5 ppm/K | 7,5 µm | 4,9 µm |
| FR-4, oś X | 14 ppm/K | 14 µm | 11,4 µm |
W tym uproszczeniu traktujemy CTE jako stałe. Wartość dla krzemu odnosi się do 20 °C, a przyjęta wartość dla AlN pochodzi z zakresu 40–400 °C. Zestawienie obrazuje różnice rozszerzalności; nie stanowi obliczenia naprężeń ani prognozy trwałości połączeń.
Zastosowania i ograniczenia ceramicznych PCB
Typowe zastosowania obejmują moduły mocy, diody LED dużej mocy oraz układy radiowe i mikrofalowe. W pierwszych przypadkach duże znaczenie ma przewodzenie ciepła przez podłoże. W układach wysokiej częstotliwości przy doborze materiału trzeba dodatkowo uwzględnić jego właściwości elektryczne.

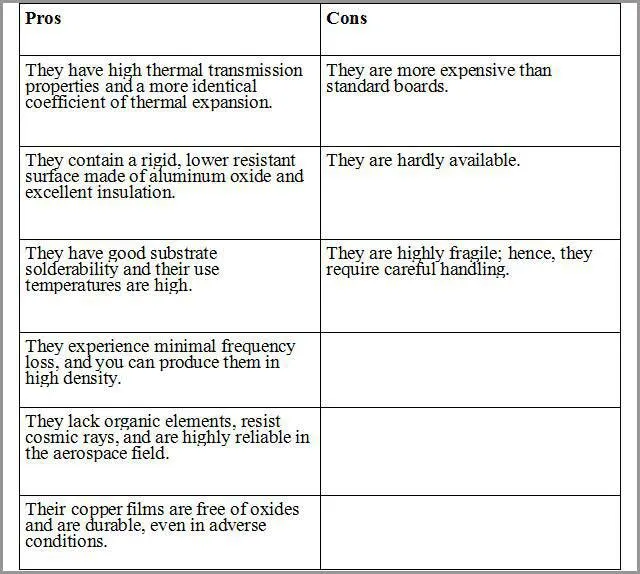

Ograniczeniami są wyższy koszt materiału i kruchość ceramiki. Sztywne podłoże nie oznacza odporności na dowolne obciążenie mechaniczne. Nie należy też zakładać, że ceramiczna płytka automatycznie eliminuje potrzebę radiatora lub pozostałych elementów układu chłodzenia.
Lista kontrolna przed zamówieniem płytki
- Ustal cel zastosowania ceramiki. Określ, czy decydujące są odprowadzanie ciepła, rozszerzalność względem krzemu, czy wymagania obwodu wysokiej częstotliwości.
- Wybierz konkretny materiał. Poproś o jego kartę i sprawdź warunki, w których określono przewodność cieplną, CTE oraz przenikalność elektryczną.
- Dobierz technologię do połączeń. Uzgodnij liczbę warstw, geometrię ścieżek, przelotki i grubość metalizacji.
- Zweryfikuj założenia cieplne. Sprawdź grubość podłoża i pole przepływu ciepła. Oddziel wynik dla samej ceramiki od oceny kompletnego urządzenia.
- Uwzględnij mechanikę i montaż. Omów kruchość podłoża oraz wymagania dotyczące montażu PCB przed zatwierdzeniem dokumentacji.
- Potwierdź wykonalność. Traktuj ogólne zakresy technologii jako punkt wyjścia do uzgodnień z producentem, a nie gwarancję parametrów zamawianej płytki.
FAQ — najczęstsze pytania
Czy ceramiczna płytka drukowana zawsze jest lepsza od FR-4?
Nie. Ceramika ma korzystne właściwości cieplne, ale wiąże się z wyższym kosztem materiału i kruchością. Jej zastosowanie powinno wynikać z wymagań konkretnego urządzenia.
Czym różni się AlN od Al₂O₃?
AlN ma wyższą przewodność cieplną i mniejszy CTE. Al₂O₃ również zapewnia izolację elektryczną i przewodzenie ciepła, lecz przy doborze trzeba porównać parametry konkretnych odmian obu materiałów.
Czy ceramiczne PCB mogą być wielowarstwowe?
Tak, między innymi w technologiach HTCC i LTCC. Nie oznacza to jednak, że każda metoda metalizacji ceramiki daje takie same możliwości budowy warstw i przelotek.
Czy niski opór cieplny podłoża wystarczy do oceny chłodzenia?
Nie. Przykład z tego artykułu obejmuje tylko podłoże. Ocena gotowego urządzenia musi uwzględniać całą drogę odprowadzania ciepła, w tym pozostałe warstwy i elementy układu chłodzenia.
Podsumowanie
Dobór ceramicznej płytki drukowanej wymaga połączenia danych materiałowych z możliwościami wybranej technologii. Najpierw warto porównać przewodność cieplną i rozszerzalność, następnie sprawdzić strukturę połączeń, mechanikę oraz montaż. Przed zamówieniem można omówić dokumentację i wymagania projektu z zespołem technicznym.
