PCB Stackup: układ 4, 6 i 8 warstw oraz kontrola impedancji

PCB stackup to przekrój płytki określający kolejność warstw miedzi, materiałów izolacyjnych i ich grubości. Ustal go z producentem przed prowadzeniem ścieżek: odległość od płaszczyzny odniesienia, właściwości dielektryka i geometria miedzi decydują o impedancji. Wybór 4, 6 lub 8 warstw powinien zapewnić miejsce na połączenia oraz ciągłe drogi powrotu prądu. Sama większa liczba warstw nie gwarantuje mniejszych zakłóceń ani zgodności EMC.

W skrócie

• Przypisz każdej warstwie sygnałowej płaszczyznę odniesienia i sprawdź jej ciągłość pod całą trasą.
• Podawaj grubości dielektryków po prasowaniu oraz końcową grubość miedzi, nie tylko grubość całej PCB.
• Zachowaj symetrię materiałów i grubości względem środka płytki; uwzględnij również rozkład miedzi.
• Dobierz szerokości ścieżek dopiero dla uzgodnionego materiału i przekroju.
• Zatwierdź wersję stackupu, tolerancje i zakres kontroli przed uruchomieniem produkcji.

Spis treści

• Co obejmuje PCB stackup?
• Jak wybrać liczbę warstw?
• Przykład układu 4-warstwowego
• Przykład układu 6-warstwowego
• Przykład układu 8-warstwowego
• Przykład obliczeniowy impedancji
• Płaszczyzny odniesienia i przelotki
• Jak zatwierdzić stackup z producentem?
• Pytania o PCB stackup

Co obejmuje PCB stackup?

Płytka wielowarstwowa powstaje przez połączenie warstw przewodzących i izolacyjnych podczas laminowania. W typowej konstrukcji FR-4 rdzeń jest utwardzonym laminatem z włóknem szklanym i żywicą epoksydową, zwykle pokrytym miedzią. Prepreg zawiera częściowo utwardzoną żywicę, która podczas prasowania wiąże sąsiednie elementy konstrukcji. Jego końcowa grubość zależy między innymi od zawartości żywicy, rozkładu miedzi i procesu. Materiały te opisuje szerzej poradnik o prepregu PCB.

Rysunek stackupu powinien podawać kolejność warstw od góry do dołu, ich funkcje, rodzaje materiałów, grubości izolacji i miedzi oraz tolerancje. FR-4 jest rodziną materiałów, a nie jedną wartością przenikalności elektrycznej. Do obliczeń impedancji potrzebna jest przenikalność właściwa dla wybranego materiału, jego budowy i częstotliwości.

Wielowarstwowa płytka PCB — liczbę warstw i ich funkcje określa dokumentacja przekroju.

Jak wybrać liczbę warstw?

Zacznij od rozmieszczenia podzespołów, wyprowadzenia połączeń spod obudów, liczby sieci zasilania i wymagań interfejsów. Dla integralności sygnału ważny jest czas narastania i opadania zboczy, nie tylko częstotliwość zegara. Nie ma uniwersalnego przelicznika liczby wyprowadzeń na liczbę warstw: znaczenie mają również rozstaw pól, reguły ścieżek i otworów oraz dostępne miejsce.

• 4 warstwy: rozważ, gdy dwie warstwy trasowania wystarczą, a wymagane płaszczyzny pozostaną ciągłe.
• 6 warstw: pozwala przeznaczyć więcej miejsca na połączenia, lecz trzeba świadomie rozmieścić sygnały, zasilanie i odniesienia.
• 8 warstw: daje możliwość rozdzielenia warstw sygnałowych płaszczyznami oraz wydzielenia zasilania, kosztem bardziej złożonej konstrukcji.

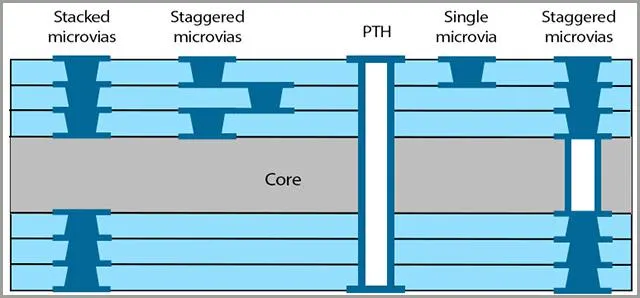

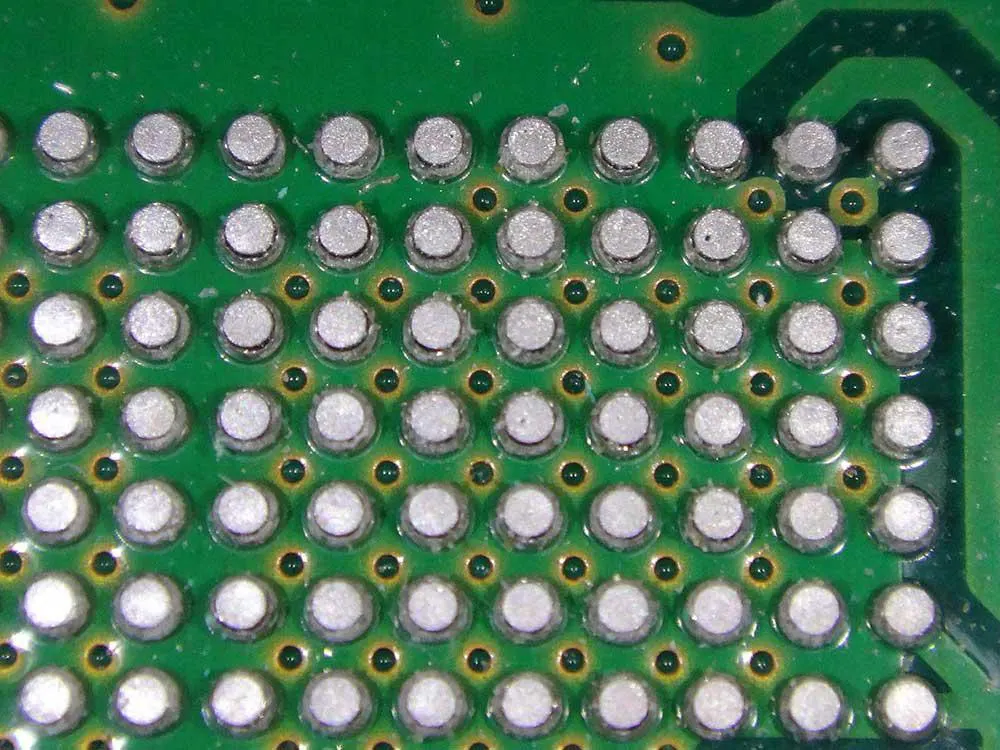

Dobór przelotek jest osobną decyzją. Mikroprzelotki i przelotki ślepe mogą ułatwić wyprowadzenie połączeń z gęstych obudów, ale wymagają uzgodnienia geometrii i etapów laminowania. Sama płytka 8-warstwowa nie musi być HDI; różnice wyjaśnia artykuł o płytkach HDI i mikroprzelotkach.

Wspólne założenia poniższych przykładów: wszystkie grubości podano w milimetrach, warstwy numerowane są od góry, a odstęp oznacza grubość dielektryka między powierzchniami sąsiednich warstw miedzi po prasowaniu. Przyjmujemy końcową miedź 0,035 mm na każdej warstwie. S oznacza sygnały, GND — masę, PWR — zasilanie. Są to propozycje do rozmowy z producentem, nie deklaracja dostępnych konstrukcji. Podane sumy 1,60 mm obejmują dielektryki i miedź; nie obejmują maski lutowniczej ani wykończenia pól. W zamówieniu trzeba osobno określić sposób pomiaru i tolerancję grubości gotowej PCB.

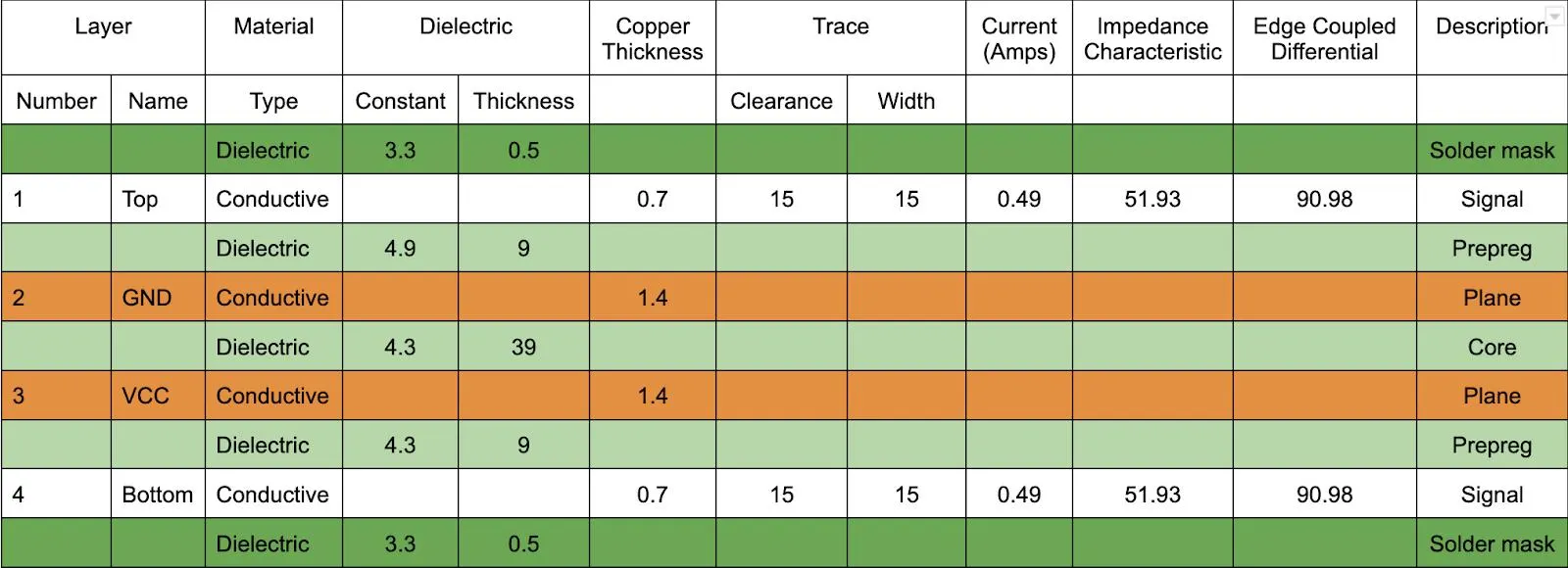

Przykład PCB stackup: 4 warstwy

Układ S–GND–PWR–S zapewnia dwie powierzchnie do trasowania i montażu. Cienkie dielektryki przy powierzchniach zbliżają ścieżki do odniesień; grubszy środek zapewnia przyjętą grubość konstrukcji. Warstwy nie muszą być rozmieszczone w równych odstępach.

Bilans grubości: 0,18 + 1,10 + 0,18 + 4 × 0,035 = 1,60 mm. W typowej realizacji takiego przekroju środkową izolację tworzy rdzeń, a zewnętrzne odstępy — prepreg; konkretne materiały dobiera wykonawca.

Ograniczenie: ścieżki na L4 odnoszą się do zasilania, a nie bezpośrednio do masy. Nie prowadź ich nad szczelinami między obszarami różnych napięć. Przejście sygnału z L1 na L4 wymaga analizy drogi powrotu między GND a PWR, w tym odpowiednio umieszczonego odsprzęgania. Odstęp 1,10 mm między płaszczyznami nie zapewnia silnego sprzężenia pojemnościowego. Alternatywą jest S–GND–GND–S z zasilaniem rozprowadzonym polami lub ścieżkami na warstwach zewnętrznych, jeżeli pozwala na to obciążenie i miejsce.

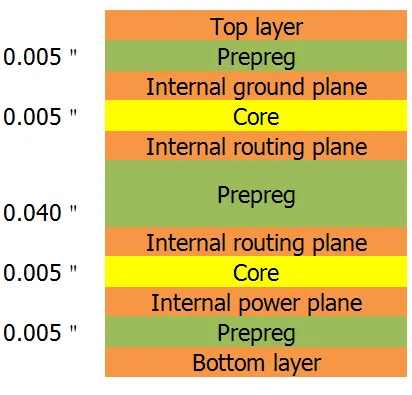

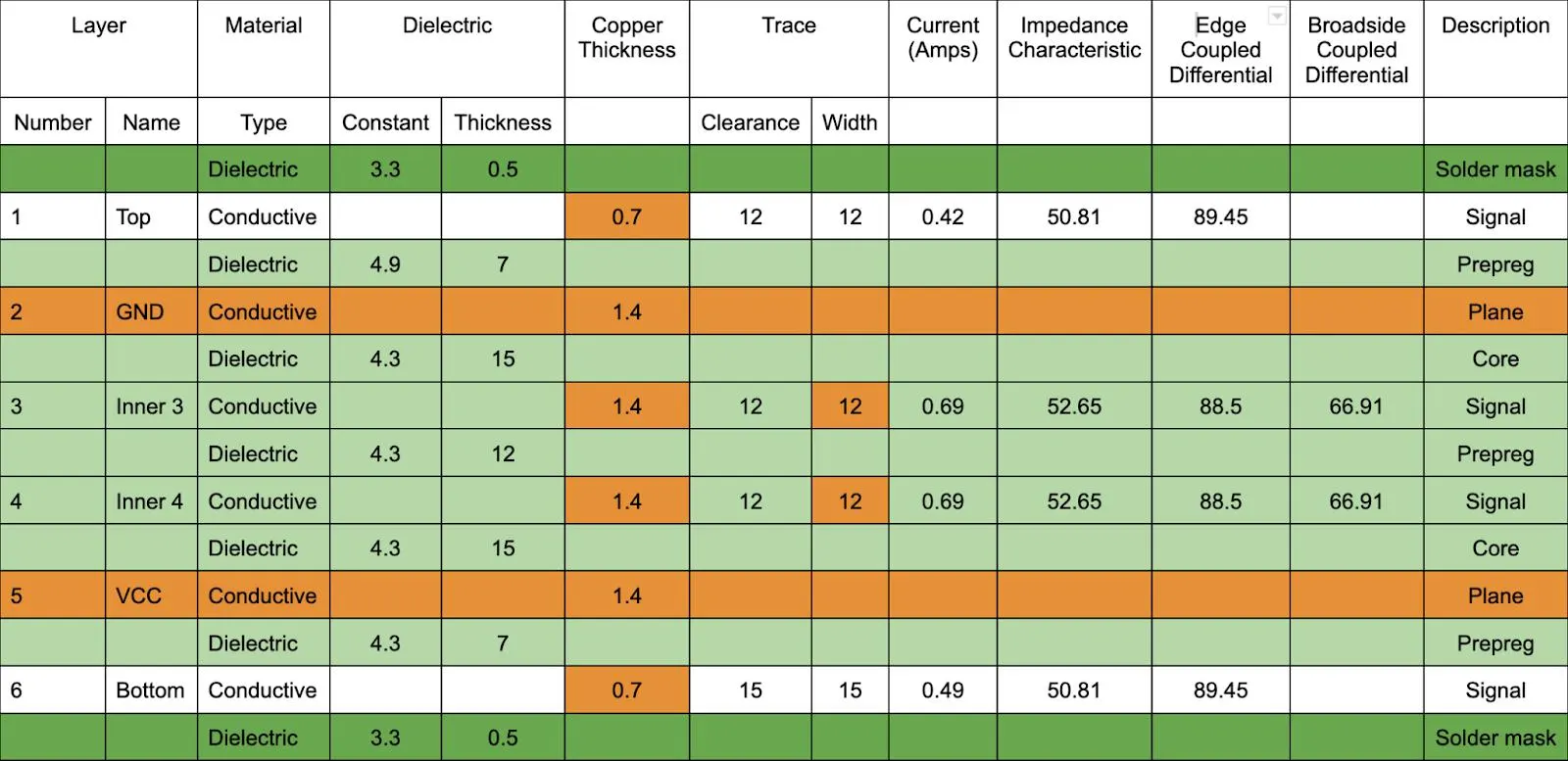

Przykład PCB stackup: 6 warstw

Wariant S–GND–S–S–GND–S udostępnia cztery warstwy trasowania i dwie płaszczyzny masy. Zasilanie trzeba rozprowadzić polami lub ścieżkami na warstwach trasowania, z zachowaniem wymaganych przekrojów przewodników. Ten układ nie zawiera wydzielonej płaszczyzny PWR.

Bilans grubości: 4 × 0,18 + 0,67 + 6 × 0,035 = 1,60 mm. L3 i L4 są bliżej swoich płaszczyzn masy niż siebie nawzajem, lecz nadal mogą się sprzęgać. Unikaj długich równoległych odcinków leżących bezpośrednio nad sobą. Prowadzenie w prostopadłych kierunkach może ograniczać długość wzajemnego nakładania, ale nie zastępuje oceny przesłuchów.

Przy obliczaniu impedancji warstw wewnętrznych uwzględnij otoczenie po obu stronach ścieżki, w tym drugą płaszczyznę i miedź na sąsiedniej warstwie sygnałowej. Wzór dla zewnętrznej linii mikropaskowej nie opisuje tej konstrukcji. Jeżeli pola zasilania zabierają potrzebne miejsce na sygnały, zmień przydział warstw lub rozważ osiem warstw.

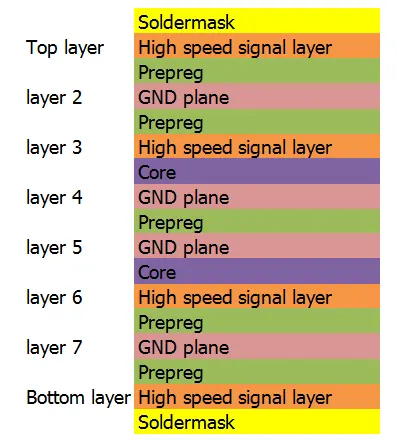

Przykład PCB stackup: 8 warstw

Układ S–GND–S–GND–PWR–S–GND–S rozdziela warstwy sygnałowe płaszczyznami i wydziela zasilanie. Dla ścieżek wewnętrznych model impedancji powinien obejmować obie otaczające je płaszczyzny, nawet gdy jedna leży bliżej.

Bilans grubości: 4 × 0,15 + 2 × 0,30 + 0,12 + 8 × 0,035 = 1,60 mm. Odstępy i przyjęte grubości miedzi są symetryczne względem środka. Producent musi dodatkowo ocenić równowagę rozkładu miedzi, zwłaszcza jeżeli zasilanie jest podzielone na obszary.

Bliska para L4–L5 tworzy pojemność między masą a zasilaniem, lecz nie zastępuje projektu odsprzęgania. Na L6 nie ignoruj nieciągłości PWR tylko dlatego, że bliżej znajduje się GND na L7. Szczelina w jednej z otaczających płaszczyzn zmienia otoczenie elektromagnetyczne ścieżki i może wymagać zmiany trasy lub analizy. Także w tym przekroju trzeba dobrać odstępy między ścieżkami; osiem warstw nie usuwa przesłuchów automatycznie.

Przykład obliczeniowy (założenia): impedancja ścieżki na L1

Rozpatrzmy pojedynczą zewnętrzną linię mikropaskową na L1 nad ciągłą masą L2 z przykładu 4-warstwowego. Przyjmujemy h = 0,18 mm, szerokość w = 0,30 mm, końcową grubość miedzi t = 0,035 mm oraz względną przenikalność dielektryka εr = 4,2. Pomijamy maskę lutowniczą, pobliskie ścieżki i boczne pola miedzi; przekrój przewodnika przyjmujemy jako prostokątny. Wartość εr jest założeniem, nie parametrem każdego laminatu FR-4.

Do wstępnego oszacowania wykorzystujemy przybliżenie dla linii mikropaskowej, podane m.in. w dokumentacji Texas Instruments dla DP83848Q-Q1, w części dotyczącej obliczania impedancji:

Z₀ ≈ [87 / √(εr + 1,41)] × ln[5,98h / (0,8w + t)] Ω

Wymiary h, w i t muszą mieć tę samą jednostkę; ln oznacza logarytm naturalny. h jest odległością między dolną powierzchnią ścieżki a górną powierzchnią płaszczyzny masy.

1. 0,8w + t = 0,8 × 0,30 + 0,035 = 0,275 mm.
2. 5,98h = 5,98 × 0,18 = 1,0764 mm.
3. 1,0764 / 0,275 ≈ 3,91418; ln(3,91418) ≈ 1,36461.
4. 87 / √(4,2 + 1,41) ≈ 36,73143.
5. Z₀ ≈ 36,73143 × 1,36461 Ω ≈ 50,12 Ω.

To oszacowanie bliskie 50 Ω, a nie pomiar ani gwarancja wykonania. Dwie cyfry po przecinku pokazują wynik rachunku, nie dokładność modelu. Jeżeli przy niezmienionych pozostałych danych h wzrośnie do 0,20 mm, ten sam wzór da około 53,99 Ω. Pokazuje to, dlaczego zmiana dielektryka wymaga ponownego obliczenia geometrii.

Przed produkcją producent powinien przeliczyć rzeczywisty przekrój programem rozwiązującym pole elektromagnetyczne, uwzględniając maskę, kształt ścieżki po trawieniu i dane materiału. Dla pary różnicowej dochodzi odstęp między przewodnikami oraz ich wzajemne sprzężenie; nie należy po prostu podwajać wyniku. Szersze omówienie zawiera poradnik o kontrolowanej impedancji PCB.

Płaszczyzny odniesienia i przelotki: co sprawdzić podczas trasowania?

Dla szybkich zboczy prąd powrotny skupia się w płaszczyźnie w pobliżu trasy sygnału. Szczelina, wycięcie lub duży obszar bez miedzi zmusza go do zmiany drogi. Samo przypisanie nazwy GND warstwie nie zapewnia ciągłego odniesienia: trzeba obejrzeć rzeczywisty obraz miedzi, także wokół otworów.

• Zmiana warstwy między odniesieniami GND: umieść blisko przelotki sygnałowej przelotkę masy łączącą odpowiednie płaszczyzny, jeżeli należą do tej samej sieci.
• Zmiana odniesienia GND–PWR: zapewnij drogę powrotu przez odpowiednie odsprzęganie; przelotka masy sama nie łączy tych płaszczyzn. Nie zwieraj masy z zasilaniem.
• Przejście przez przelotkę: uwzględnij pola, otwory w płaszczyznach i nieużywany odcinek metalizowanego otworu. Ich wpływ zależy od geometrii i pasma sygnału.
• Sąsiednie ścieżki: dobieraj odstęp do odległości od odniesienia i długości wspólnego przebiegu. Sam podział na warstwy nie wyznacza dopuszczalnego przesłuchu.

Jak zatwierdzić PCB stackup z producentem?

Najlepiej uzgodnić przekrój przed szczegółowym trasowaniem, a po zakończeniu projektu potwierdzić zgodność plików produkcyjnych. Pozwala to uniknąć sytuacji, w której dostępny prepreg wymaga szerokości ścieżki niemieszczącej się między polami.

1. Przekaż wymagania. Podaj liczbę warstw, docelową grubość z tolerancją, końcową miedź, ograniczenia materiałowe, rodzaje przelotek i wymagania impedancji. Dla każdej linii określ wartość nominalną, tolerancję, warstwę sygnału i odniesienia.
2. Odbierz propozycję konstrukcji. Wymagaj wskazania rdzeni i prepregów, grubości po prasowaniu, danych przenikalności użytych do obliczeń oraz tolerancji. Sprawdź rozróżnienie folii wyjściowej i miedzi po metalizacji.
3. Uzgodnij geometrię. Producent przedstawia szerokości ścieżek i odstępy par dla rzeczywistego przekroju. Projektant sprawdza ich zgodność z wyprowadzeniami elementów, regułami odstępów i wymaganiami interfejsów. Ustal zakres dopuszczalnej kompensacji technologicznej oraz zmian wymagających osobnej akceptacji.
4. Ustal kontrolę. Przy kontrolowanej impedancji uzgodnij kupony odpowiadające warstwom, odniesieniom i geometrii projektu oraz pomiar TDR. Określ granice akceptacji, plan próbkowania i zawartość raportu. Test ciągłości nie zastępuje pomiaru impedancji.
5. Zatwierdź wspólną wersję. Powiąż rysunek stackupu, tabelę impedancji, pliki warstw i rysunek wierceń z jednym oznaczeniem rewizji. Odpowiedz na uwagi DFM i potwierdź końcową dokumentację przed produkcją.
6. Kontroluj zmiany i odbiór. Zamiana materiału lub grubości dielektryka wymaga oceny wpływu i zatwierdzenia. Przy odbiorze sprawdź powiązanie raportów z partią, kuponem i wersją konstrukcji; wynik kuponu nie jest pomiarem każdej ścieżki gotowej PCB.

Listę dokumentów i dowodów wykonania rozwija poradnik jak sprawdzić możliwości producenta zaawansowanych PCB. Gotowy do akceptacji stackup powinien pozwalać odtworzyć zarówno budowę płytki, jak i założenia obliczeń impedancji.

Pytania o PCB stackup

Czy cztery warstwy wystarczą do szybkich interfejsów?

Mogą wystarczyć, jeśli da się utrzymać wymaganą geometrię, ciągłe odniesienia i prawidłowe przejścia między warstwami. Decydują zbocza sygnałów, długości tras, wymagania interfejsu i rozmieszczenie elementów. Sama liczba warstw nie potwierdza poprawności transmisji.

Czy istnieje jeden standardowy stackup o grubości 1,6 mm?

Nie. Tę samą sumę grubości można uzyskać z różnych rdzeni, prepregów i grubości miedzi. Dwie płytki o takim samym wymiarze całkowitym mogą wymagać różnych szerokości ścieżek dla tej samej impedancji.

Czy ścieżka 0,30 mm zawsze ma 50 Ω?

Nie. Wynik z przykładu dotyczy wyłącznie podanych założeń: odległości od masy, grubości miedzi, przenikalności i uproszczonego otoczenia. Inny materiał, maska lub sąsiednia miedź zmieniają impedancję. Szerokość należy dobrać dla konkretnej konstrukcji.

Czy producent może zmienić prepreg bez zmiany plików ścieżek?

Może zaproponować zamianę, ale jej dopuszczenie wymaga sprawdzenia właściwości i końcowej grubości. Przy kontrolowanej impedancji trzeba ponownie przeliczyć przekrój; może być potrzebna zmiana geometrii. Decyzję i zaktualizowany stackup należy zatwierdzić przed wykonaniem płytki.

Czy osiem warstw oznacza HDI i konieczność mikroprzelotek?

Nie. Płytka 8-warstwowa może korzystać ze zwykłych przelotek przelotowych, jeśli pozwala na to gęstość połączeń i geometria otworów. HDI wybiera się ze względu na wymagania połączeń i obudów, a jego konstrukcję uzgadnia się oddzielnie z wykonawcą.
