Projektowanie płytki drukowanej jest skomplikowany proces, zwłaszcza jeśli potrzebujesz wielowarstwowego płytki drukowanej. Via odgrywa integralną rolę, jeśli chodzi o deski z wieloma warstwami. Jeśli chcesz dowiedzieć się więcej o napełnieniu, a różnice między przewodzacy a nieprzewodzacy przez napełnianie płytki PCB, przyjechałeś do właściwego miejsca! Sprawdź ten artykuł i odkryj wszystko, co musisz wiedzieć o wypełnieniu i jego roli w projekcie PCB.

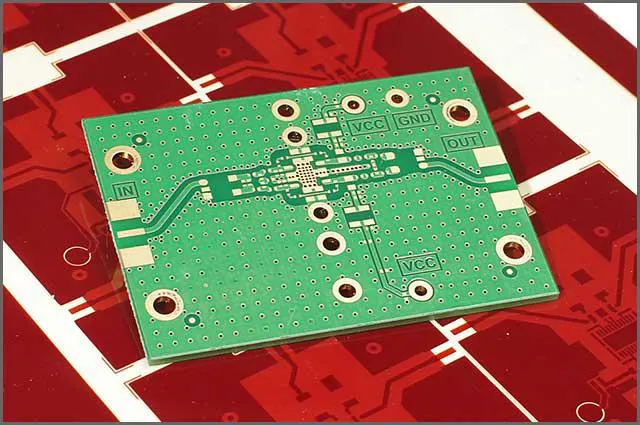

Czym jest napełnianie?
Vias są zwykle integralną częścią projektowania PCB, a jest dla tego dobry powód. Ich zadaniem jest zapewnienie, że sygnał przenoszący między warstwami płytami działa prawidłowo. Oznacza to, że możemy rozważyć Vias do przewodów.
Via jest niczym innym niż wypełniona miedzi. W niektórych przypadkach producenci mogą zdecydować się na stosowanie innych materiałów, ale miedź jest najczęściej używana do tego celu. Możesz teraz użyć A przez wypełnienie, aby połączyć dwie warstwy, ale istnieją również projekty, w których można się połączyć więcej.
Producent zapewni najpierw wykonanie przez otwór, a następnie wypełnić go miedzi. Assembler musi zapewnić, że miedź jest równo rozłożona w VIA. Konieczne jest uniknięcie zbyt grubej warstwy zewnętrznej.
Jeśli dodasz niepotrzebną ilość miedzi, sprawi, że zarząd jest cięższy niż oczekiwano. Dodatkowo zwiększy cenę PCB, zwiększając jednocześnie szanse na występowanie wad.
Ponieważ ogólna konstrukcja PCB staje się bardziej kompaktowa niż kiedykolwiek, stały się również drobnymi otworami. Producenci mogą stawić czoła wyzwaniu, aby zapewnić, że wszystko odbywa się w małej przestrzeni, ale niezawodna firma wykona pracę bez zarzutu.

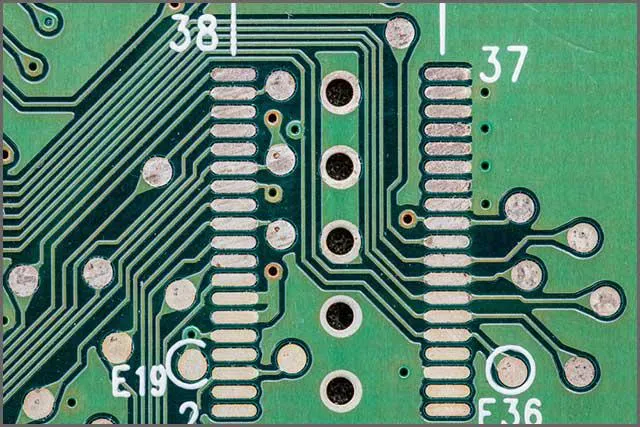

Jakie są korzyści z płytki PCB Fill?
Jeśli zamierzasz wybrać projekt PCB Fill, powinieneś wiedzieć, dlaczego jest mądry. Oto kilka ważnych powodów, dla których chcesz wypełnić za pośrednictwem:
- Twoje mocowanie powierzchni będą bardziej niezawodne.
- Szansa uwięzienia cieczy lub powietrza jest niższa, co zwiększa niezawodność.
- Rentowności montażu zostaną zwiększone.
2.1. Wypełnione miedzi przez VS miedziane przez
Teraz, jeśli porównujemy wypełnione miedzi za pomocą konstrukcji z tym, który obejmuje miedziane poszycia, możemy dokonać pewnych interesujących wniosków.
Dla początkujących wypełnienie zwiększy przewodność cieplną przez VIA. To może być istotne dla długowieczności zarządu, zwłaszcza jeśli planujesz go używać w aplikacji, która musi wytrzymać wysokie temperatury.
Miedź wykorzysta jego właściwości, aby przyciągnąć ciepło, co oznacza, że inne istotne obszary płyty pozostaną fajne. Ciepło poruszy się tylko z jednej miedzi na desce do drugiego. To zmniejszy szanse na potencjał
Defekt dzieje się w obszarach PCB niezbędnych za funkcjonowanie.
Ważne jest również, aby wspomnieć, że wypełnianie za pomocą miedzi zapewnia również lepszą przewodność elektryczną. Dzięki temu możesz użyć tego podejścia, jeśli pożądane zastosowanie obejmuje wysokie poziomy prądu. Wypełniony za pomocą może odgrywać istotną rolę w prowadzeniu prądu na wszystkie warstwy podczas zapobiegania przeciążeniu płytki PCB.
Jaka jest różnica między zabiegami, namiotami i aktywną podkładką?
Masz trzy różne opcje obsługi przelotek w strukturze PCB. Należą do nich namiotowe, napełnianie i podłączanie.
3.1. Przez namiot
Przez namiotem jest najbardziej przystępna opcja i jest również proste do zainstalowania producenta. Nie zwiększy kosztów Twojego płyty, ponieważ wszystko, co musisz zrobić, to zidentyfikować przelotki do namiotowania i wyeliminować od nich zezwolenia maski.
Proces namiotu obejmuje stosowanie maski lutowniczej do pokrycia otworu i pierścienia pierścieniowego. Nie musisz podejmować żadnych konkretnych działań, aby upewnić się, że otwarcie pozostanie zamknięte. Oznacza to, że nie ma gwarancji, że dziura pozostanie objęta. Jednakże, jeśli używasz małych przelotek o średnicy nie więcej niż 12 mil, szanse na ich zamknięte rosną.
Jak możesz założyć, zamknięcie otworu lub otwarcia nie jest głównym priorytetem namiotu. Obejmuje pierścieniowy pierścień, który jest głównym zadaniem, ponieważ powinien zapewnić, że nie ma ekspozycji elementów i zmniejszyć ryzyko kontaktu obwodu lub przypadkowego zwarcia.
3.2. Za pomocą podłączenia
Ten proces ma kilka różnych nazw - nazywamy go zaczepem maskowym, ale nie jest to nic innego niż spełniające przewodzące wypełnienie. Jeśli wybierzesz to podejście, zabezpieczysz pokrywając roczny pierścień i podłączyć i uszczelniając go za pomocą maski. Najczęstszym przypadkiem używania zamasku jest zauważalny w projekcie BGA. Tam możemy znaleźć Vias umieszczone w pobliżu klocków SMD w BGA.
Wadą podłączenia może być zauważalna podczas procesu montażu. Lutowód może odłączyć się z podkładki i zejść, co może powodować nieistniejące lub słabe stawy lutownicze.
3.3. Przez aktywną pad
Znamy również ten proces za pośrednictwem podkładki i możemy zobaczyć więcej aplikacji każdego dnia. Jest to przydatna opcja, kiedy możemy zauważyć, że każdy stara się, aby pakiety BGA były jak najbardziej ciasne.

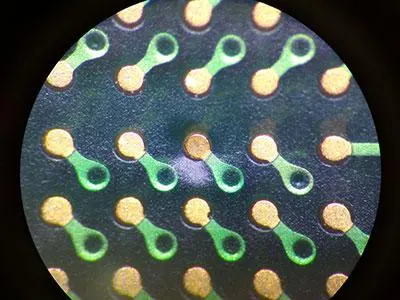

Producenci zwykle używają wzoru ziemi zwanego "kości psów", aby zapewnić, że przez zabierze sygnał z BGA. Via może przejść ten sygnał w różnych warstwach.
A przez podkładkę zmienia podejście "Dog Bone" i pozwala producentowi wiercić przelotowe bezpośrednio do klocków BGA. Możesz lutować prosto przez VIA, co zapewnia łatwiejsze routing.
Dlaczego miedź jest lepszym wyborem niż złoto na płytkę PCB Fill?
Stwierdzono już, że miedź jest najczęstszym wyborem dla płytki PCB Fill. Jednak znajdziesz niektórych projektantów i aplikacji, które używają srebrnej żywicy epoksydowej przewodzącej. Podczas porównania dwóch materiałów może wydawać się, że ten ostatni jest lepszym wyborem.
Istnieją jednak ważne powody, dla których miedź jest lepszym wyborem. Krótko mówiąc, działa lepiej niż złoto. Ale zamiast roszczenia tylko będziemy wspierać go z następującymi faktami:
Miedź ma ulepszoną przewodność termiczną i elektryczną w porównaniu ze złotem
Powinien również zapewnić, że PCB trwa dłużej
Miedź ma imponujący stosunek między kosztami a skutecznością, co czyni go doskonałym stosowaniem
Płyty, które używają miedzi dla za pomocą wypełnień, mają zwiększoną niezawodność
Miedź jest logicznym wyborem dla aplikacji, które wymagają dużej mocy
Jak widać, decyzja powinna być dość prosta. Nie tylko miedź jest bardziej przystępna, ale otrzymasz również lepszą wydajność w porównaniu ze złotem. Niezależnie od pożądanej aplikacji pomogłoby, gdybyś zawsze poszedł z miedzi. W większości przypadków spotka się i przekroczy twoje oczekiwania.
Przewodzacy przez wypełnienie - przegląd
Jeśli zastanawiasz się, kiedy przewodzacy byłby dobry wybór, należy rozważyć Twoją szczególną aplikację. Jeśli masz plan, który obejmuje wysoki poziom prądu lub ciepła, a chcesz znaleźć sposób na przenoszenie go przez całe planszę, możesz rozważyć przewodzacy przez wypełnienie.
Wypełnienie przewodzącego jest inteligentnym wyborem, jeśli martwisz się o przegrzanie zarządu. Wypełnienie ma charakterystykę metaliczną, której proces roboczy przypomina grzejnik. Oznacza to, że przyciągnie ciepło i naturalnie dystrybuuje go do innych sekcji zarządu.
Pomogłoby to, że byłoby również uważane za niekochodę przy użyciu przewodzącego przez wypełnienie. Leży w ten sposób jego współczynnik rozszerzeń termicznych (CTE) różni się między metalowym wypełnieniem a laminatem wokół niego. Metal ma tendencję do szybkiego rozszerzenia po podgrzaniu, a laminat jest wolniejszy w rozszerzaniu. Może to spowodować defekty złamania, dlatego musisz zapewnić, że wypełnienie przewodzącemu jest właściwe dopasowanie do aplikacji.

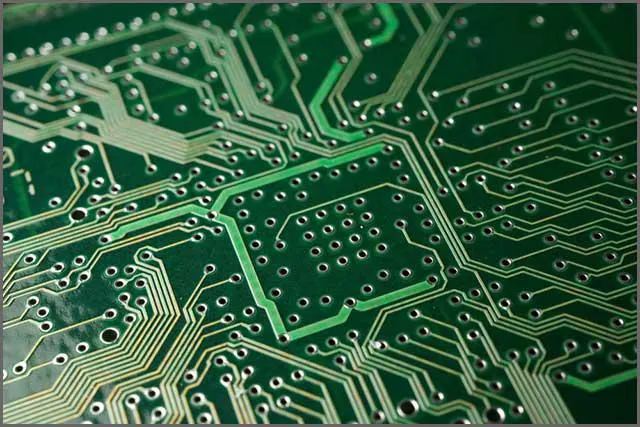

Nieprzewodzacy za pomocą wypełnienia - przegląd
Jeśli mówisz głośnym terminowym, nie może brzmieć tak, jak nawet zasługuje na uwagę. Możesz myśleć, że niedopasowanie za pomocą wypełnienia nie ma żadnej zdolności do uzyskania sygnału elektrycznego, aby przejść przez VIA. Niezbędne jest wspomnienie, że jest to nieporozumienie.
Nawet w przypadku wypełnień nieprzewodzacych miedź jest nadal używany do płytki przez beczki. Podstawowym rozróżnieniem tego podejścia jest to, że używasz materiału wypełnienia zamiast pozostawienie lufy z pustym powietrzem. Celem tej techniki jest utrzymanie zanieczyszczeń, takich jak lutownica, od przenikania przez VIA.
Wspomnieliśmy już, że maska podłączonych przelotek i niedozwolonych wypełnień są tym samym, więc nie pozwól, aby to mylisz.
Jak wybrać między przewodzacy vs. Nieprzewodzacy przez PCB Fill
Kąt
Wreszcie zaoferujemy pewne czynniki, które możesz rozważyć przy wyborze podejść między nimi za pośrednictwem napełnienia PCB:
Rozważ swoją aplikację - Najlepsza konstrukcja zarządu jest ta, która doskonale pasuje do Twojego użycia i aplikacji.
Pamiętaj o cenie - chcesz uzyskać najwyższą wartość za pieniądze i wysoki wykonywanie PCB, ale pomysł nie jest przepłacalny na pokład.
Staraj się, aby projekt był jakiś prosty, jak to możliwe - podczas gdy skomplikowana konstrukcja może być odpowiednia w niektórych przypadkach, proste deski wydają się być wyjątkowo niezawodne.
Jeśli potrzebujesz porady na wyborze prawa przez wypełnienie, nie wahaj się skontaktować z WellPCB. Ta firma ma doświadczony zespół gotowy, aby pomóc Ci wybrać idealną deskę do Twojej aplikacji. Wykwalifikowany personel zapewni również dbanie o proces montażu i wytwarzanie płyt w możliwie najkrótszym czasie.
Wniosek
Mamy nadzieję, że masz teraz niezbędne informacje na temat projektowania i know-how-how do wyboru między przewodzacy i nieprzewodzacy podejściem. Jeśli nadal nie jesteś pewien, najlepszą rzeczą, jaką możesz zrobić, jest polegać na doświadczonym producencie. Mogą pomóc Ci wybrać najmądrzejszą opcję dla Twojej aplikacji i zmaksymalizować niezawodność płyty podczas optymalizacji kosztów!
