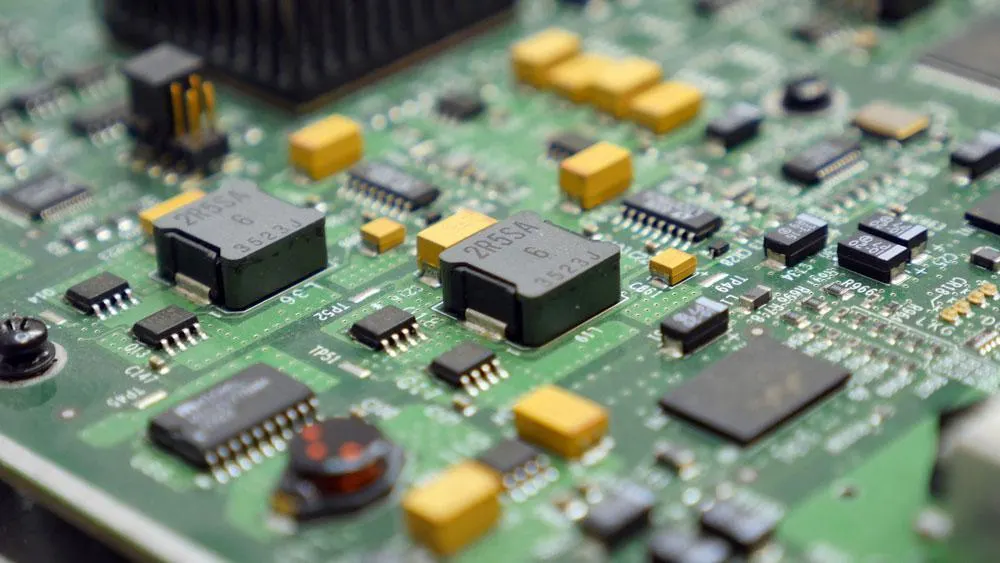

Radarowa PCB to nie jest zwykła płytka z kilkoma układami RF. W systemach wykrywania, automatyki i bezpieczeństwa odpowiada ona za generowanie, prowadzenie, nadawanie i odbiór sygnałów elektromagnetycznych, a często także za wstępne przetwarzanie echa. Od jakości laminatu, geometrii ścieżek, anteny i montażu zależy zasięg, stabilność oraz powtarzalność całego radaru. Poniżej porządkujemy najważniejsze pojęcia: budowę płytki radarowej, typowe rodzaje radarów, materiały, zastosowania i testy jakości.
Co to jest radarowa płytka drukowana?
Radarowa płytka drukowana to obwód RF lub mikrofalowy, który wytwarza, prowadzi, nadaje i odbiera sygnały radiowe używane do wykrywania obiektów.
W praktyce taka PCB zwykle łączy część antenową z układem wysokiej częstotliwości. Antena może być wykonana bezpośrednio w miedzi na laminacie, a linie transmisyjne prowadzą sygnał między nadajnikiem, odbiornikiem, filtrami, wzmacniaczami i układami mieszającymi.
Po wysłaniu fali radarowej część energii odbija się od obiektu i wraca do anteny. Odbiornik analizuje opóźnienie, zmianę częstotliwości lub fazę sygnału, dzięki czemu można określić odległość, prędkość albo położenie celu.

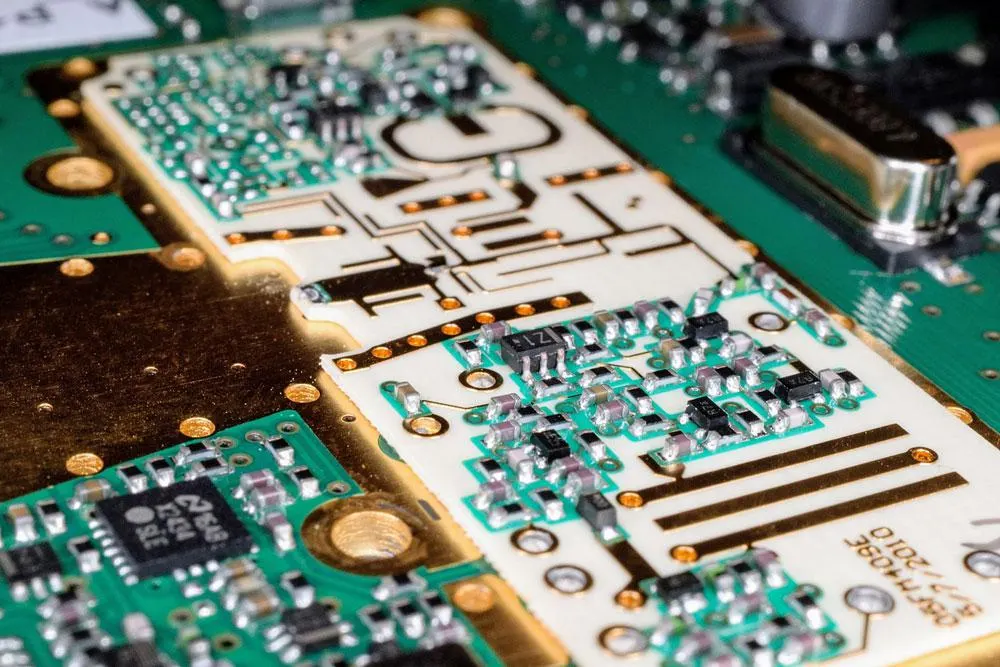

Płytka drukowana anteny radarowej
W nowoczesnych modułach radarowych część cyfrowa często znajduje się po jednej stronie płytki, a sekcje RF, mikrofalowe i antenowe po drugiej. Taki podział ułatwia ekranowanie, kontrolę impedancji i separację czułych torów sygnałowych.
Podstawowe części radarowej płytki drukowanej
Radarowa PCB może mieć różną architekturę, ale zwykle obejmuje kilka podstawowych bloków funkcjonalnych:
Nadajnik: generuje sygnał radarowy i wzmacnia go do poziomu wymaganego przez antenę. W zależności od konstrukcji obejmuje generator, syntezę częstotliwości, modulator oraz wzmacniacz mocy.
Układ generatora sygnału RF
Odbiornik: wykrywa echo, wzmacnia bardzo słaby sygnał zwrotny i przygotowuje go do dalszej obróbki. W wielu radarach stosuje się architekturę superheterodynową albo bezpośrednią konwersję do pasma podstawowego.
Antena: nadaje i odbiera fale elektromagnetyczne. Może mieć postać anteny planarnej, tablicy fazowanej, reflektora parabolicznego albo zintegrowanej struktury patch wykonanej na laminacie.

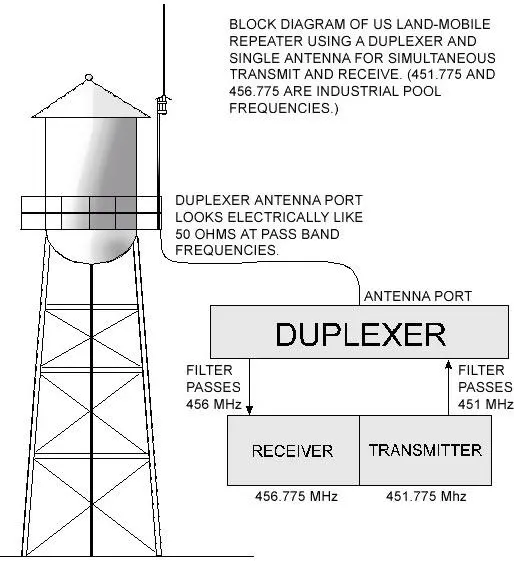

Duplekser: pozwala używać jednej anteny zarówno do nadawania, jak i odbioru. Chroni wejście odbiornika przed silnym sygnałem nadajnika i przełącza tor sygnałowy zgodnie z trybem pracy radaru.
Jak działa duplekser
Falowody i linie transmisyjne: prowadzą energię RF między blokami układu. Na PCB są to najczęściej linie mikropaskowe, paskowe, koplanarne albo inne geometrie o kontrolowanej impedancji.
Detekcja progowa i przetwarzanie sygnału: układ porównuje sygnał odebrany z poziomem szumu i ustalonym progiem. Dopiero echo przekraczające ten próg jest traktowane jako potencjalny obiekt, a dalsze algorytmy określają jego parametry.
Krytyczne aspekty płytki radarowej
Zasięg
Radar wysyła falę elektromagnetyczną, która rozchodzi się z prędkością światła. Po odbiciu od obiektu echo wraca do anteny, a czas przelotu pozwala obliczyć odległość. Im większy wymagany zasięg, tym ważniejsze stają się moc nadajnika, czułość odbiornika, zysk anteny, straty w laminacie i jakość ekranowania.

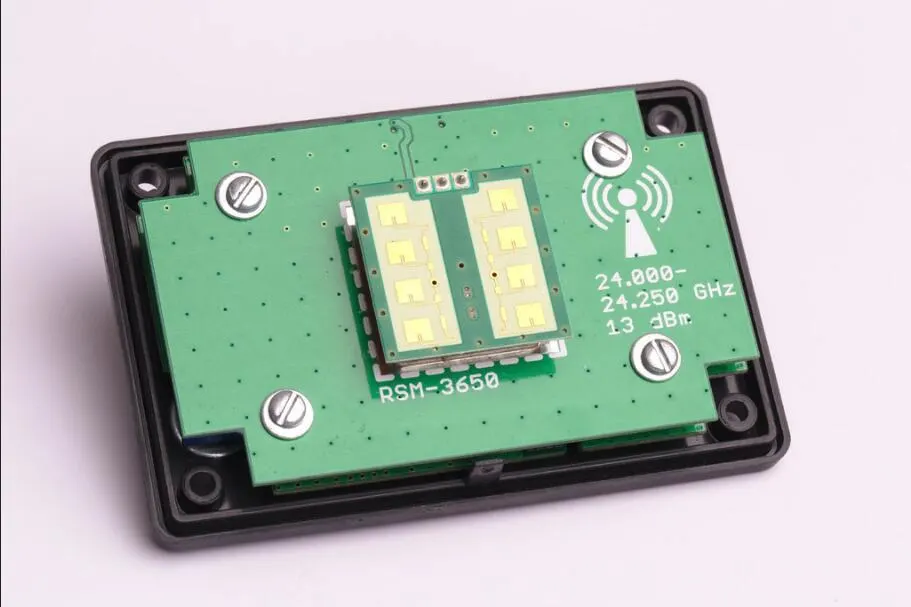

Moduł radaru
Częstotliwość powtarzania impulsów
W radarze impulsowym sygnał nie jest nadawany ciągle, lecz w kolejnych impulsach. Odstęp czasowy między impulsami nazywa się okresem powtarzania impulsów.
Częstotliwość powtarzania impulsów, czyli PRF (Pulse Repetition Frequency), jest odwrotnością tego okresu. Określa, jak często radar wysyła kolejne impulsy i bezpośrednio wpływa na możliwy zasięg oraz jednoznaczność pomiaru.
Jeżeli kolejny impuls zostanie wysłany zbyt szybko, echo poprzedniego może wrócić dopiero po emisji następnego. Wtedy system może błędnie przypisać echo do niewłaściwego impulsu.
Maksymalny jednoznaczny zasięg
Maksymalny jednoznaczny zasięg to największa odległość, dla której radar może przypisać echo do właściwego impulsu bez niejednoznaczności.
Jeżeli odstęp między impulsami jest zbyt krótki, echo z dalekiego celu wraca po wysłaniu kolejnego impulsu. Radar może wtedy uznać, że obiekt znajduje się bliżej, niż jest w rzeczywistości.
Dlatego dobór PRF jest kompromisem. Wyższa częstotliwość powtarzania impulsów poprawia odświeżanie pomiaru, ale skraca maksymalny jednoznaczny zasięg. Niższa PRF daje więcej czasu na powrót echa z daleka, lecz ogranicza tempo pomiaru.
Zasięg minimalny
Zasięg minimalny to najmniejsza odległość, z której radar może poprawnie odebrać echo. W radarach impulsowych ogranicza go między innymi czas trwania impulsu i czas przełączania układu z nadawania na odbiór. Gdy obiekt jest zbyt blisko, echo może wrócić jeszcze wtedy, gdy odbiornik jest wygaszony lub chroniony przed sygnałem nadajnika.
Rodzaje radarowych płytek drukowanych
Rodzaj radarowej PCB zależy od zasady pomiaru, częstotliwości pracy i zastosowania końcowego. Najczęściej spotyka się następujące grupy:
PCB radaru dopplerowskiego
Radar dopplerowski wykorzystuje efekt Dopplera do pomiaru prędkości obiektu względem radaru. Jeżeli cel się porusza, częstotliwość fali odbitej różni się od częstotliwości fali nadanej.
Układ mierzy tę różnicę częstotliwości i na jej podstawie oblicza prędkość radialną obiektu. Taka technika jest stosowana między innymi w radarach prędkości, czujnikach ruchu, meteorologii i systemach samochodowych.

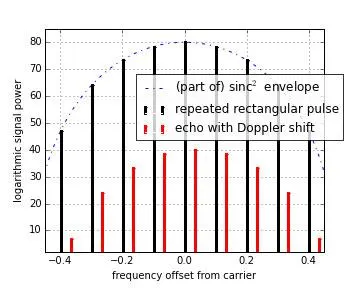

Widmo Dopplera z powtarzającym się widmem impulsów
W praktycznej płytce szczególnie ważna jest stabilność generatora, niski szum fazowy i poprawne prowadzenie toru odbiorczego, bo niewielkie przesunięcia częstotliwości niosą informację pomiarową.
Płytka radaru jednopulsowego
Radar jednopulsowy, czyli monopulse radar, określa kierunek celu na podstawie porównania sygnałów odebranych równocześnie przez kilka torów antenowych. Nie wymaga skanowania wiązką w celu wyznaczenia błędu kątowego.
W takiej konstrukcji ważna jest zgodność fazy i amplitudy między kanałami odbiorczymi. Nawet niewielkie różnice długości ścieżek, impedancji albo parametrów elementów mogą pogorszyć dokładność pomiaru kąta.
Pasywna płytka radarowa
Radar pasywny nie emituje własnego sygnału. Wykorzystuje istniejące źródła promieniowania, takie jak nadajniki radiowe, telewizyjne, sieci komórkowe lub inne sygnały obecne w otoczeniu.
Płytka takiego systemu koncentruje się na czułym odbiorze, synchronizacji i obróbce sygnałów. Wymagania projektowe dotyczą przede wszystkim niskiego szumu, stabilności torów i separacji kanałów.
PCB radaru pogodowego
Radary pogodowe wykrywają opady, chmury burzowe i ruch mas powietrza. Wysyłają sygnały RF, a następnie analizują energię rozproszoną przez krople deszczu, śnieg, grad lub inne cząstki w atmosferze.

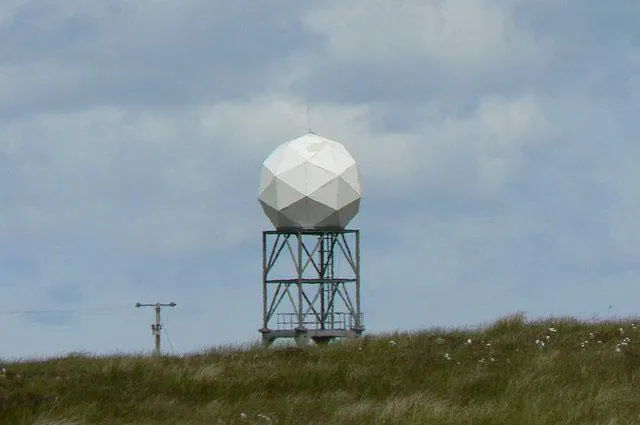

Stacja radaru pogodowego
W radarach meteorologicznych istotny jest kompromis między odbiciem od opadów a tłumieniem sygnału w atmosferze. Radary dopplerowskie pozwalają mierzyć prędkość ruchu opadów, a systemy z podwójną polaryzacją pomagają rozpoznawać rodzaj opadu.

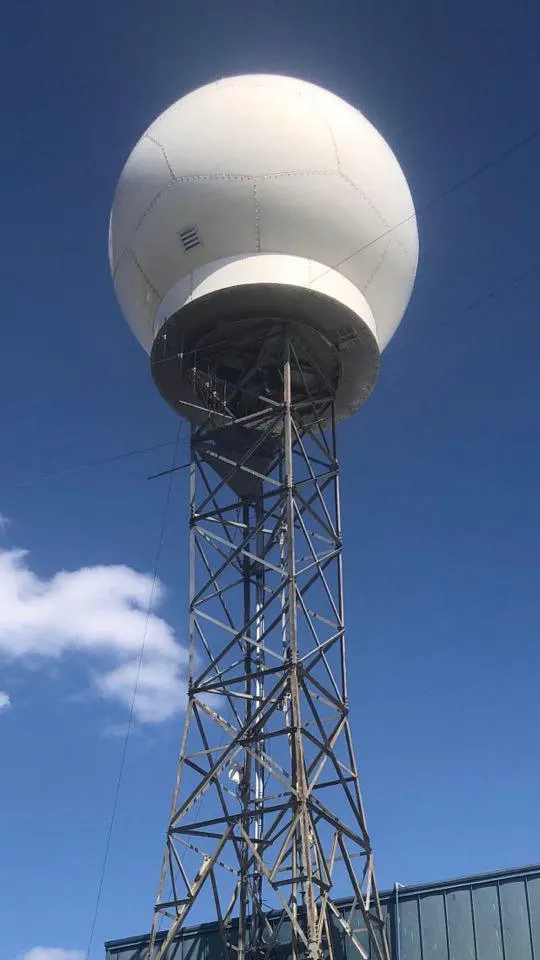

Radar dopplerowski na międzynarodowym lotnisku w Huntsville
PCB radaru impulsowego
Radar impulsowy wysyła krótkie impulsy o wysokiej częstotliwości, a następnie czeka na echo przed kolejną transmisją. Pomiar odległości wynika z czasu przelotu fali tam i z powrotem.
Częstotliwość powtarzania impulsów, szerokość impulsu i moc nadajnika wpływają na zasięg, rozdzielczość i zdolność rozróżniania celów.
W radarach impulsowo-dopplerowskich można dodatkowo oddzielać obiekty ruchome od tła. Echo od nieruchomych obiektów ma stałą fazę, natomiast obiekty poruszające się wprowadzają zmianę fazy lub częstotliwości między kolejnymi impulsami.
Dzięki temu system może odfiltrować część zakłóceń od obiektów statycznych i skupić się na celach poruszających się.
Co to jest technologia PCB radaru o falach milimetrowych?
Płytka drukowana radaru fal milimetrowych pracuje w paśmie, w którym długość fali ma rząd milimetrów. W motoryzacji szczególnie często stosuje się radary 77 GHz, a w czujnikach krótkiego zasięgu spotyka się również rozwiązania 60 GHz.
Tak wysokie częstotliwości stawiają płytce inne wymagania niż klasyczne obwody RF i większość układów mikrofalowych o niższej częstotliwości. Liczą się stabilna przenikalność elektryczna laminatu, niskie straty dielektryczne, kontrolowana grubość materiału, jakość miedzi oraz bardzo precyzyjna geometria linii transmisyjnych.
W module 77 GHz długość fali jest krótka, dlatego nawet drobna zmiana szerokości ścieżki, grubości dielektryka lub odległości od masy może zmienić impedancję i charakterystykę anteny. Z tego powodu płytki radarowe projektuje się i produkuje z dużo większą dyscypliną niż standardowe PCB cyfrowe.
Czym jest płytka drukowana radaru ADAS?
ADAS (Advanced Driver Assistance Systems) to grupa systemów wspomagania kierowcy, które obserwują otoczenie pojazdu i pomagają reagować na zagrożenia. Radar jest jednym z ich kluczowych czujników, obok kamer, lidarów i ultradźwięków.

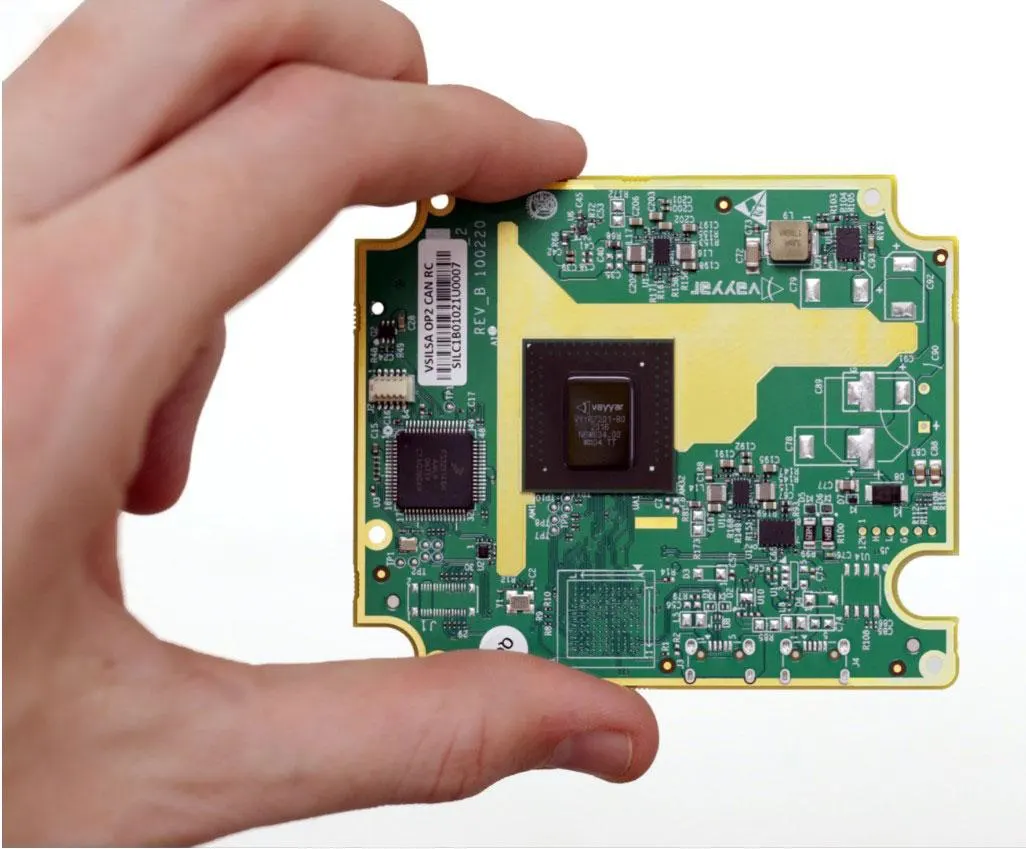

Czujnik radarowy klasy 60 GHz do obrazowania 4D
Samochodowy radar fal milimetrowych wykrywa obiekty statyczne i ruchome wokół pojazdu. Dostarcza informacji o odległości, prędkości względnej i kącie, co jest potrzebne między innymi w adaptacyjnym tempomacie, ostrzeganiu przed kolizją, monitorowaniu martwego pola i automatycznym hamowaniu awaryjnym.
Czujniki 77 GHz są powszechnie używane w aplikacjach samochodowych, ponieważ pozwalają uzyskać dobrą rozdzielczość i kompaktową antenę. Jednocześnie wymagają starannego projektu PCB, kontroli impedancji, powtarzalnego montażu i testów RF.
Gdzie stosuje się płytki radarowe?
Płytki radarowe trafiają do systemów, które muszą wykrywać obiekty, mierzyć odległość, obserwować ruch albo działać w warunkach ograniczonej widoczności. Zastosowania obejmują wojsko, lotnictwo, transport, przemysł, motoryzację i automatykę budynkową.
Zastosowania wojskowe
Systemy wojskowe wykorzystują radary do nawigacji, naprowadzania, obrony przeciwlotniczej, obserwacji przestrzeni powietrznej oraz identyfikacji obiektów. W takich aplikacjach szczególnie ważna jest niezawodność, odporność środowiskowa i powtarzalność parametrów RF.

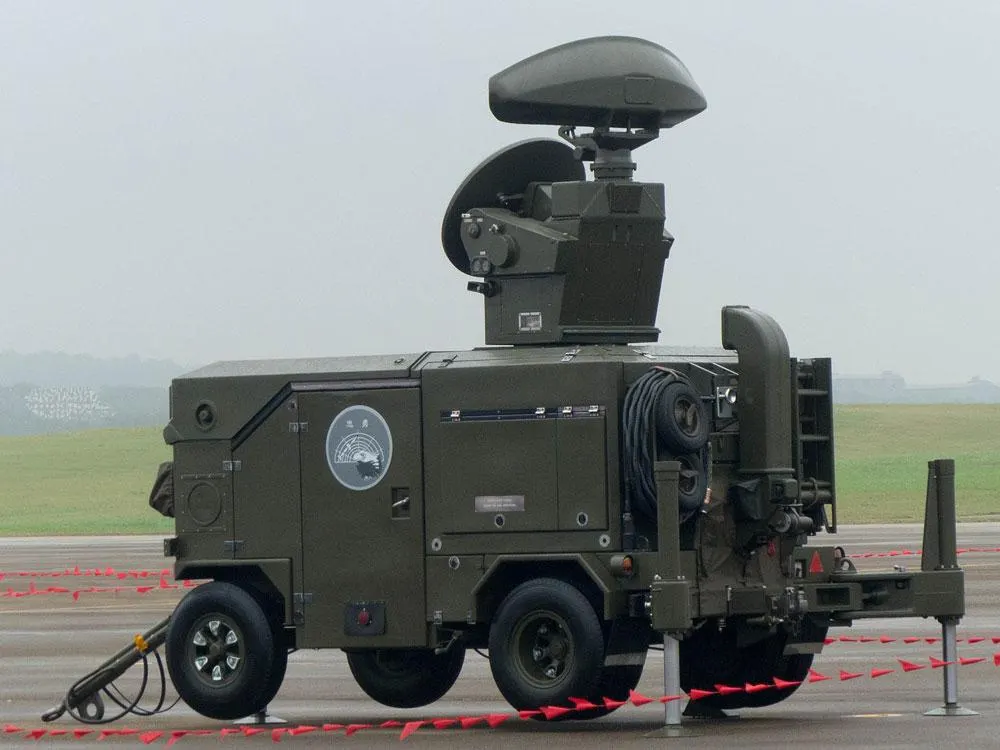

Radar Skyguard
Kontrola ruchu powietrznego
W lotnictwie radary pomagają lokalizować samoloty, pojazdy na lotnisku i przeszkody w pobliżu pasa startowego. Wspierają także podejścia do lądowania w trudnych warunkach pogodowych, gdy sama obserwacja optyczna nie wystarcza.

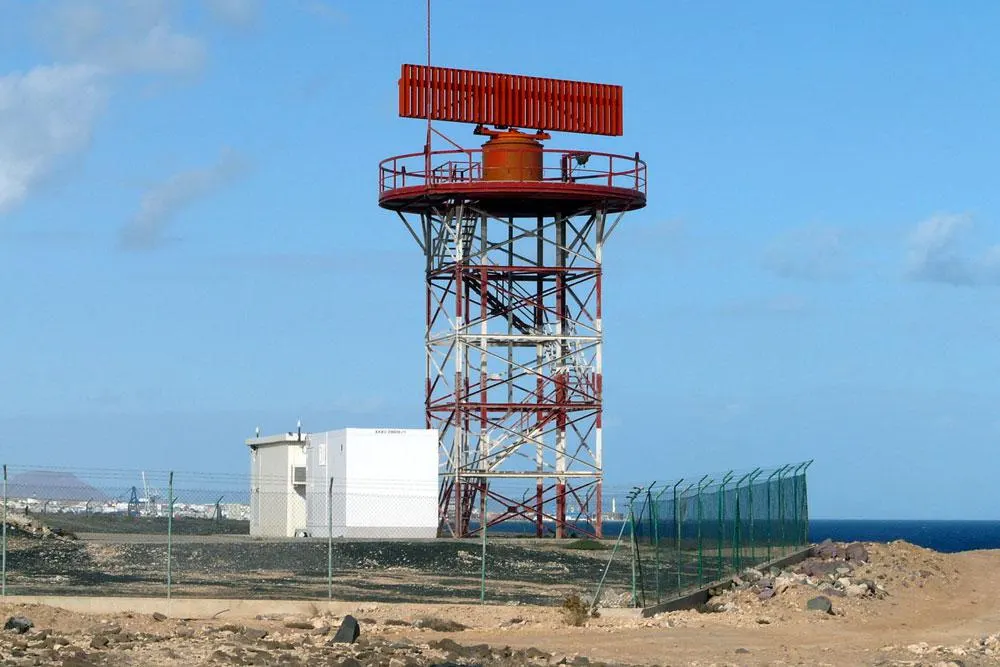

Kontrola ruchu lotniczego
Telemetria i zastosowania morskie
Na morzu radar umożliwia obserwację statków, przeszkód, boi, brzegu i gór lodowych. Działa również wtedy, gdy widoczność ograniczają mgła, deszcz lub noc, dlatego pozostaje podstawowym narzędziem nawigacyjnym.
Systemy drogowe
W transporcie drogowym radary służą do pomiaru prędkości, monitorowania natężenia ruchu, wykrywania pojazdów na skrzyżowaniach i zarządzania korkami. Podobne czujniki stosuje się również w bramach, parkingach i systemach automatyki miejskiej.

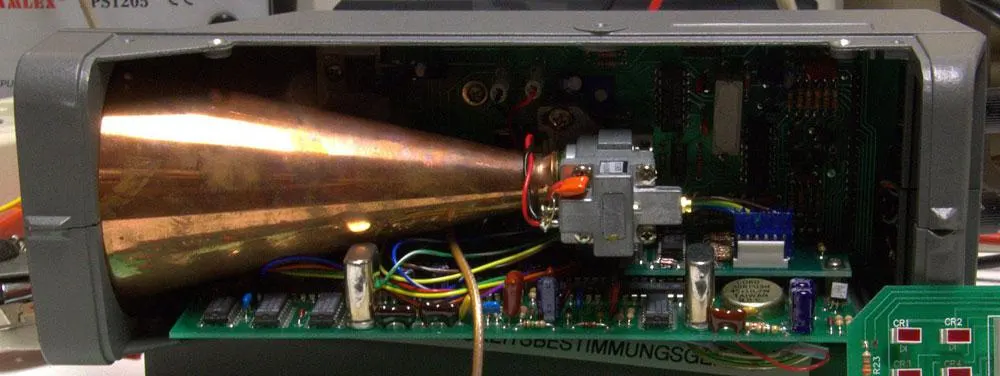

Radarowy miernik prędkości
Zastosowania kosmiczne
Radary są używane w obserwacji satelitów, badaniu planet, śledzeniu obiektów orbitalnych i analizie meteorów. W misjach kosmicznych pomagają także w nawigacji, pomiarze wysokości i obrazowaniu powierzchni.

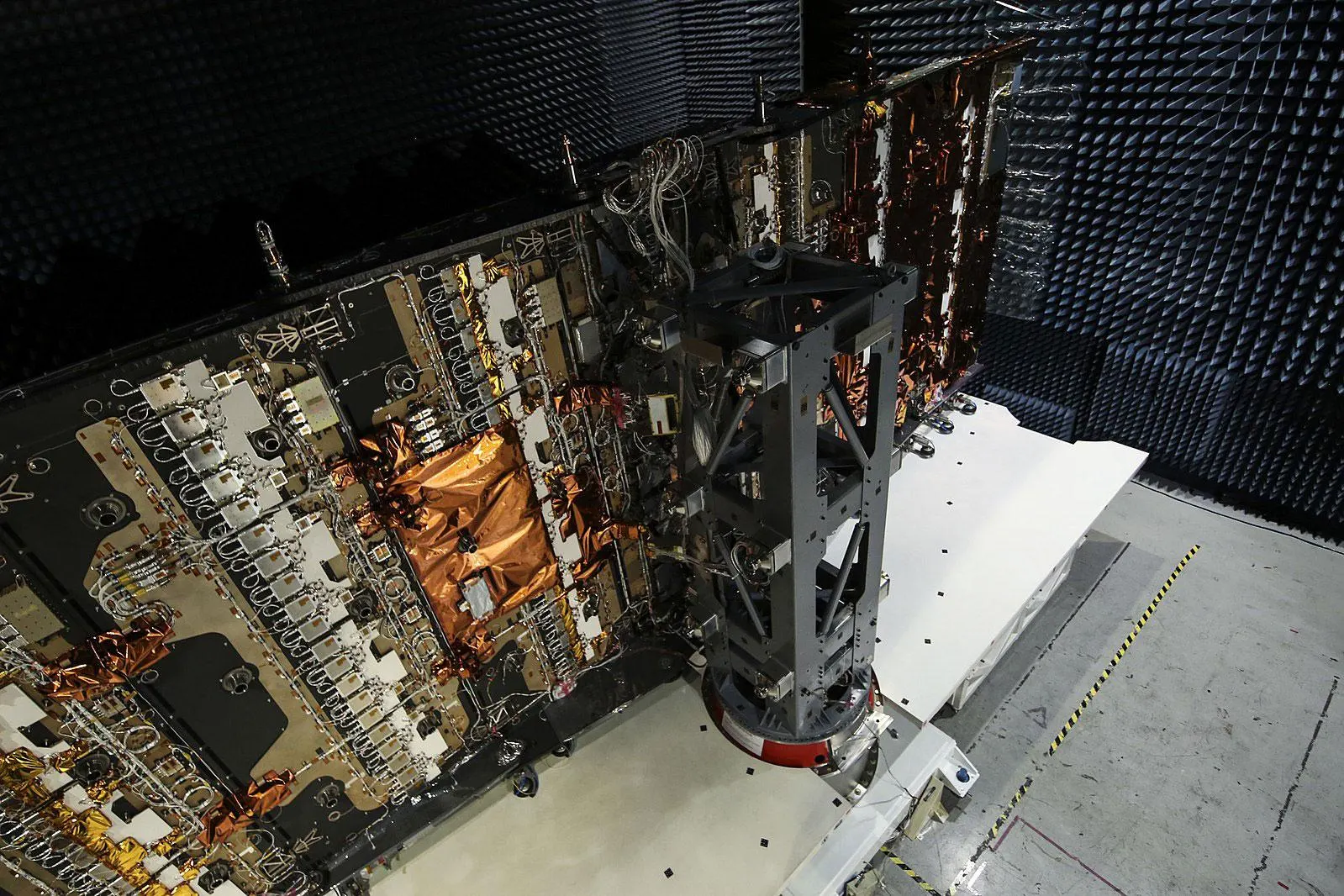

Kosmiczne anteny radarowe
Inne zastosowania obejmują automatyczne drzwi, czujniki obecności, systemy alarmowe, inteligentne oświetlenie, pomiar poziomu cieczy oraz funkcje wspomagania jazdy i autonomicznej nawigacji.
Materiały stosowane w radarowych PCB
Dobór materiału ma bezpośredni wpływ na straty sygnału, impedancję, stabilność częstotliwościową i powtarzalność anteny. W radarowych PCB najczęściej stosuje się laminaty wysokoczęstotliwościowe na bazie żywic węglowodorowych, ceramiki lub PTFE.
Materiały epoksydowe i węglowodorowe
Laminaty z żywic węglowodorowych z wypełniaczem ceramicznym lub nieorganicznym i zbrojeniem szklanym są popularnym wyborem dla obwodów RF. Zapewniają niższe straty i lepszą stabilność niż standardowy FR-4, a jednocześnie są łatwiejsze w obróbce niż część materiałów PTFE. Często łączy się je z folią miedzianą o niskim profilu, aby ograniczyć straty przewodnika przy wysokich częstotliwościach.
Politetrafluoroetylen
PTFE, czyli politetrafluoroetylen, to fluoropolimer stosowany w laminatach mikrofalowych i radarowych. Materiały PTFE mogą mieć bardzo niską stratność dielektryczną i stabilne parametry, dlatego sprawdzają się w płytkach wielowarstwowych, dwustronnych oraz w antenach pracujących na wysokich częstotliwościach. W zależności od wymagań wzmacnia się je tkaniną szklaną albo wypełniaczami ceramicznymi.
Dodatkowe zalety radarowych PCB
Sygnały radarowe mogą przenikać przez mgłę, chmury, deszcz, dym, niektóre tworzywa sztuczne i materiały osłonowe, dlatego radary działają tam, gdzie kamera optyczna ma ograniczenia.
Obwód radarowy pozwala określać prędkość, odległość i położenie poruszającego się obiektu.
Fale radarowe nie wymagają przewodów ani fizycznego nośnika między radarem a obiektem. Rozchodzą się w przestrzeni i powietrzu, a w określonych warunkach przechodzą także przez niektóre materiały osłonowe.
Praca na wysokich częstotliwościach umożliwia kompaktowe anteny, dobrą rozdzielczość i szybkie przetwarzanie informacji o otoczeniu.
Jeden radar może obserwować stosunkowo duży obszar bez konieczności instalowania wielu punktowych czujników.
Konstrukcja PCB radarowych
Projekt i produkcja radarowej PCB obejmują kilka etapów, które trzeba prowadzić z myślą o wymaganiach RF, mechanice i docelowym procesie montażu.
Koncepcja
Na początku określa się zastosowanie płytki: radar samochodowy fal milimetrowych, czujnik przemysłowy, moduł obecności, radar pogodowy czy system specjalistyczny. Od tego zależą pasmo częstotliwości, zasięg, liczba kanałów, antena, wymagania środowiskowe i koszt docelowy.
Już na tym etapie trzeba uwzględnić temperaturę pracy, wymiary płytki, liczbę warstw, rodzaj laminatu, ekranowanie, złącza, ograniczenia mechaniczne i dostępność komponentów.
Schemat ideowy
Następnie przygotowuje się schemat elektryczny, dobiera komponenty i tworzy listę materiałową BOM. W radarach szczególną uwagę zwraca się na źródła zegara, syntezę częstotliwości, wzmacniacze, filtry, zasilanie niskoszumowe i interfejsy cyfrowe.
Tworzenie schematu blokowego
Schemat blokowy opisuje architekturę radaru: tory nadawcze i odbiorcze, antenę, zasilanie, przetwarzanie sygnału, część cyfrową oraz połączenia z systemem nadrzędnym. Pomaga też ustalić wymiary płytki, miejsca montażowe i strefy wymagające separacji.

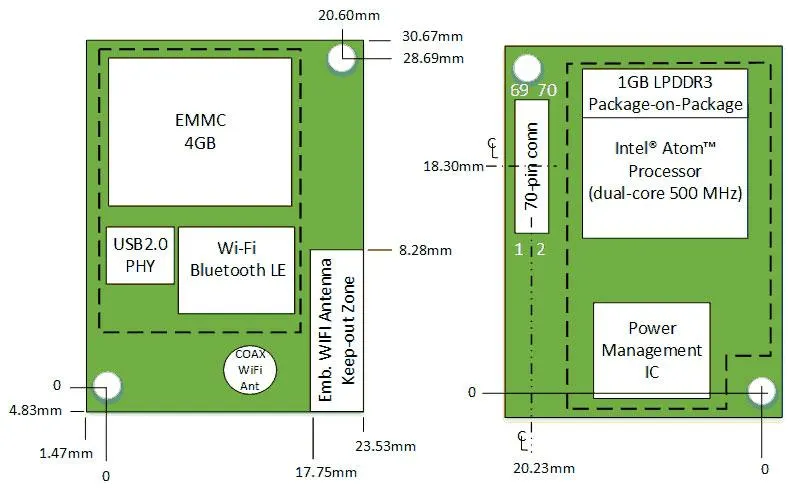

Schemat blokowy PCB
Proces produkcyjny
Produkcja radarowej PCB wymaga kontroli materiału, grubości dielektryka, miedzi, impedancji, jakości wiercenia i tolerancji trawienia. Przy wysokich częstotliwościach niewielkie odchyłki procesu mogą przełożyć się na przesunięcie częstotliwości anteny albo większe straty.
Umieszczenie komponentów
Rozmieszczenie elementów decyduje o długości ścieżek RF, separacji torów, jakości zasilania i podatności na zakłócenia. Komponenty wysokiej częstotliwości powinny znajdować się blisko powiązanych bloków, a ścieżki krytyczne powinny być krótkie, proste i prowadzone nad ciągłą płaszczyzną odniesienia.
W praktyce trzeba pogodzić montaż powierzchniowy, ewentualne elementy przewlekane, złącza, ekrany, strefy antenowe oraz wymagania procesu lutowania. Dobre rozmieszczenie zmniejsza straty, ułatwia testowanie i poprawia powtarzalność produkcji.

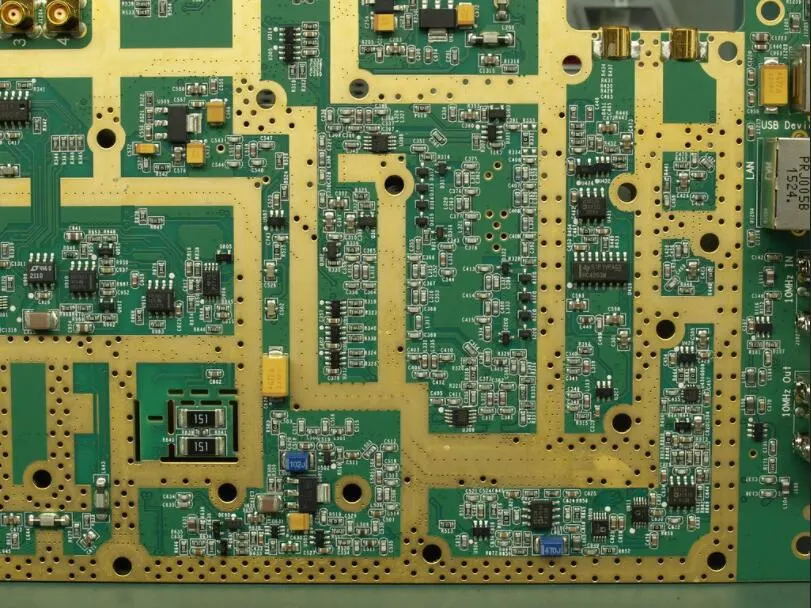

Komponenty na PCB
Trasowanie obwodów
Trasowanie rozpoczyna się od najwrażliwszych torów: anten, linii RF, sygnałów zegarowych, zasilania niskoszumowego i szybkich interfejsów. Linie wysokiej częstotliwości projektuje się jako struktury o kontrolowanej impedancji, z właściwymi odstępami, przejściami warstw i via stitchingiem masy.
Typowe rodzaje testów analizy uszkodzeń radarowej płytki drukowanej
Przekrój poprzeczny
Przekrój poprzeczny jest badaniem niszczącym. Polega na wycięciu, zalaniu, szlifowaniu i analizie wybranego fragmentu płytki lub połączenia lutowanego. Pozwala sprawdzić strukturę warstw, jakość metalizacji otworów i stan połączeń.
Wady komponentów.
Ocena surowców.
Problemy procesowe po lutowaniu rozpływowym.
Zwarcia, przerwy lub nieprawidłowa metalizacja otworów.
Uszkodzenia wynikające z obciążeń termomechanicznych.
Badanie lutowności
Nieprawidłowa maska lutownicza, utlenienie pól i zanieczyszczenia powierzchni mogą powodować problemy z montażem radarowych PCB. Dlatego badanie lutowności jest ważnym elementem kontroli jakości.
Test ocenia, jak dobrze lut zwilża powierzchnię pola lub wyprowadzenia. Pomaga sprawdzić powłoki końcowe PCB, dobrać topnik, ocenić jakość dostaw materiałów i porównać stabilność procesu montażu.
Badanie zanieczyszczeń radarowej PCB
Nawet przy produkcji w kontrolowanym środowisku na płytce mogą pozostać zanieczyszczenia jonowe, resztki topnika, chemikalia procesowe lub osady po myciu. W obwodach RF i radarowych mogą one pogarszać izolację, powodować korozję albo zmieniać parametry powierzchni.
Pozostałości po procesie HASL lub innych powłokach lutowniczych.
Resztki topników rozpuszczalnych w wodzie.
Pozostałości roztworów elektrolitycznych.
Ślady chemii używanej do wytrawiania miedzi.
Skaningowa mikroskopia elektronowa
Skaningowa mikroskopia elektronowa, czyli SEM, pozwala analizować bardzo drobne defekty powierzchni, połączeń lutowanych i struktur materiałowych. Jest przydatna wtedy, gdy zwykła inspekcja optyczna nie daje wystarczającej rozdzielczości.
SEM nie jest „mocnym mikroskopem świetlnym”, lecz urządzeniem wykorzystującym wiązkę elektronów. Dzięki temu może pokazać pęknięcia, zanieczyszczenia, strukturę metalizacji i inne wady widoczne dopiero w dużym powiększeniu.
Metoda sprawdza się przy analizie powłok, jakości połączeń, integralności struktur półprzewodnikowych i drobnych uszkodzeń o rozmiarach rzędu nanometrów.

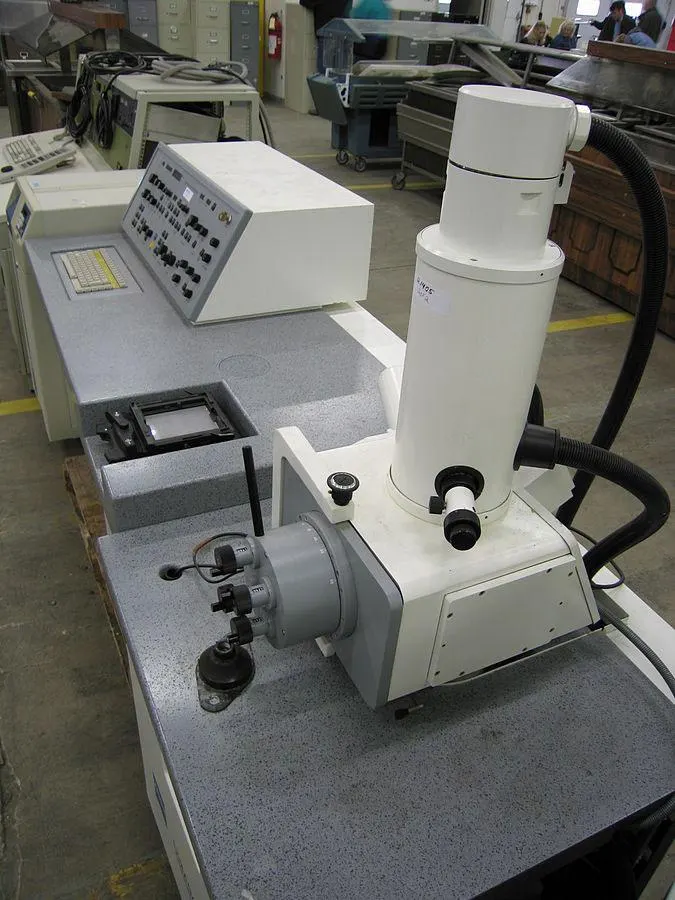

Skaningowy mikroskop elektronowy
Badanie rentgenowskie
Inspekcja rentgenowska może być wykonywana metodą 2D, w czasie rzeczywistym lub jako tomografia 3D. Jest badaniem nieniszczącym i pozwala zobaczyć połączenia ukryte pod obudowami, na przykład w BGA, QFN albo ekranowanych modułach RF.
Promieniowanie rentgenowskie pomaga wykryć pustki w lutowiu, niedolutowania, nadmiar lutu, zwarcia, przerwy, cząstki obce, problemy z wire bondingiem, uszkodzenia struktury komponentu oraz nieciągłości w ścieżkach lub przelotkach płytki.
Podsumowanie
Radarowe PCB są kluczowe dla urządzeń, które muszą widzieć otoczenie bez kontaktu fizycznego: od czujników przemysłowych i automatyki budynkowej po systemy ADAS, lotnictwo i aplikacje specjalistyczne. Największe znaczenie mają tu materiał, kontrola impedancji, projekt anteny, jakość montażu i testy RF. Jeżeli przygotowujesz taki projekt albo chcesz zweryfikować możliwość produkcji, skontaktuj się z nami — OurPCB wykonuje produkcję i montaż PCB z analizą DFM oraz obietnicą "wycena w 12 godzin roboczych".
