Tester wycieku kondensatora-Kondensatory są ważnymi urządzeniami niezbędnymi do większości aplikacji elektronicznych. Ponadto mogą przechowywać energię elektryczną, co czyni je potężnymi urządzeniami. Jednak nie przychodzi bez wad. Kondensatory mogą cierpieć z powodu prądu upływu, który jest wynikiem niedoskonałości warstwy tlenku. Ponadto kondensatory z prądem wycieku mogą stać się dużym problemem w twoich obwodach. Na szczęście istnieje łatwe rozwiązanie tego problemu. Wszystko, czego potrzebujesz, to tester wycieków kondensatorów! Chociaż kondensatory mają różne testy, test upływu jest jednym z ważnych testów. Więc w tym artykule powiemy ci wszystko, co musisz wiedzieć o testerze wycieku kondensatora i jak możesz Zbuduj prosty i niedrogi obwód testera wycieku. Czy jesteś gotowy? Nauczmy się!
Tester wycieku kondensatora-Tester wycieku kondensatora DIY
Jak wspomniano wcześniej, kondensatory mają różne testy, aby sprawdzić, czy działają poprawnie. Z tego powodu istnieją różne testery kondensatorów. Możesz nawet mieć niektóre z tych testerów w swoim zestawie.
Jednak te testery kondensatorów nie są testerami upływu. Nie mierzą prądu przepływającego przez kondensator przy ustawionym napięciu. Ponadto wiemy, że kondensatorzy zaczynają wyciekać w miarę starzenia się. Oto łatwy tester wycieku kondensatora DIY, który pomoże Ci sprawdzić, kiedy masz nieszczelne kondensatory.

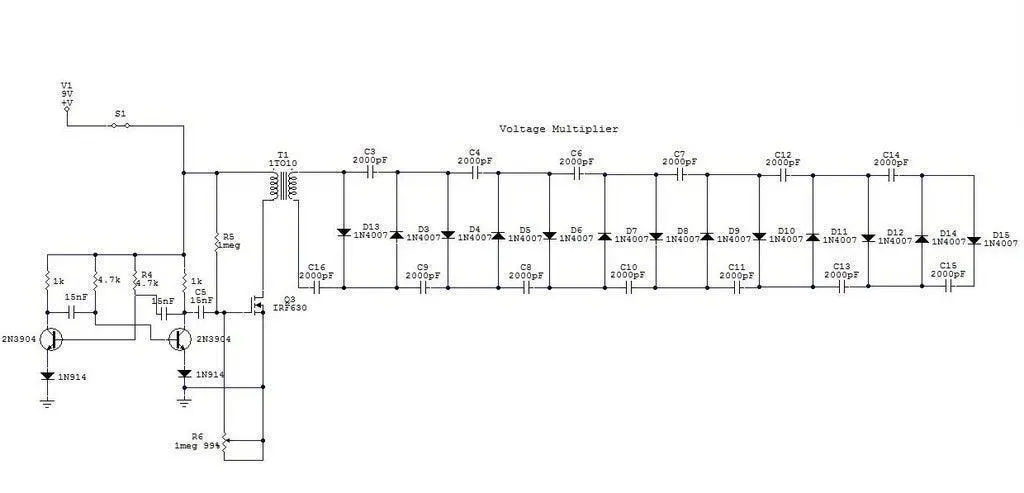

Schemat obwodu
Źródło:
Wikimedia Commons
Ale jest haczyk.
Ten tester upływu nie może obsługiwać wysokiego napięcia. Innymi słowy, nie dostaniesz wystarczającej ilości prądu, aby przetestować 1 kondensatory MFD lub wyższe. Może więc nie dawać najlepszych wyników podczas testowania kondensatorów elektrolitycznych. Jeśli jednak masz kondensatory poniżej tej wartości, ten tester wykona zadanie.
Notatka: Jeśli chcesz przetestować kondensatory elektrolityczne, spróbuj zmierzyć równoważną oporność szeregową (ESR).
Tester wycieku kondensatora-Jak działa obwód
Ten łatwy obwód testera przeciekania DIY działa z entum multiwibratorem przy użyciu dwóch tranzystorów 2N3904, które działają na około 10 kHz. Wybraliśmy tę częstotliwość, ponieważ miniaturowy transformator (stosunek 10-1) był najbardziej wydajny przy tej częstotliwości.
Ponadto otrzymujemy sprzężony sygnał od drugiego tranzystora przez kondensator 15 NF - do bramki MOSFET IRF630. Ta brama MOSFET jest stronnicza przy 4,5 woltach między dwoma rezystorami Megohm.
Ponadto jeden z tych rezystorów MegoHM jest zmienny rezystor, który zmienia rozmiar sygnału poruszającego się do bramy. Zatem zmieniając napięcie wyjściowe.
Dodatkowo odpływ IRF630 w górę od szczytu 25 woltów do około 225 woltów piku-po podłączeniu go do pierwotnego transformatora podwyższonego (stosunek 1-10). Następnie stosuje to napięcie podwyższone do multiplayeru napięcia. Zatem produkt końcowy wynosi około 1000 woltów DC.
Aby zakończyć proces, obwód stosuje 1000 woltów prądu stałego do dwóch zewnętrznych zacisków. Również strona dodatnia przechodzi przez ruch miernika 0-400 do terminalu dodatnim. Wreszcie, zewnętrzne terminale to terminale bananowe, dzięki czemu można dopasować różne sondy mierników standardowych. Ten obwód otrzymuje zasilanie prądu baterii 9 V przez przełącznik przycisku.
Potrzebne komponenty i narzędzia
Oto części i narzędzia potrzebne do zbudowania tego obwodu:
Lut elektroniczny
Zasortowane śrubokręt

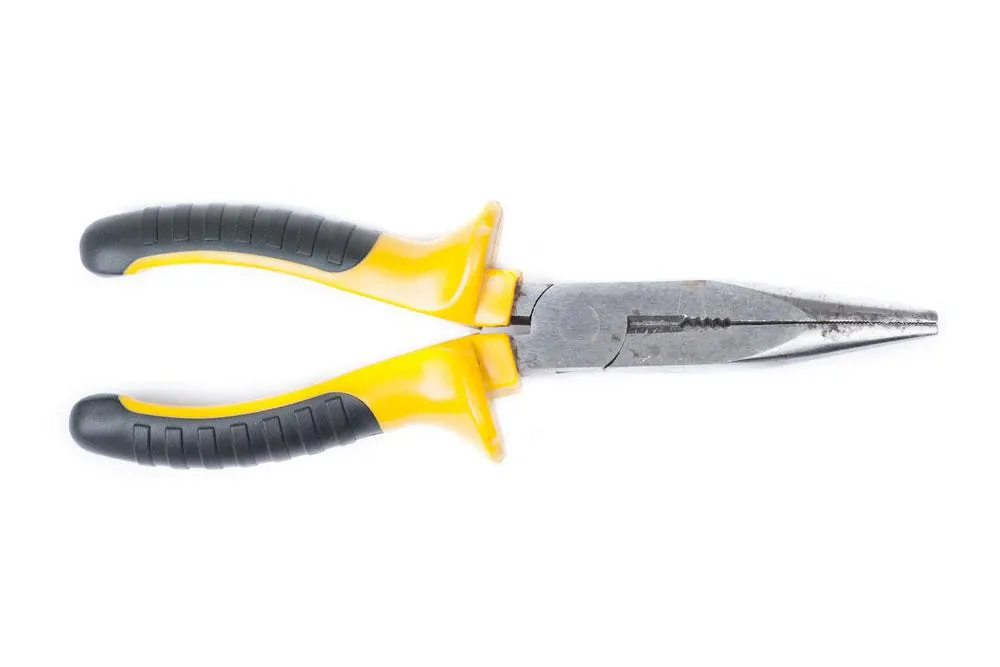

Liczące liczące

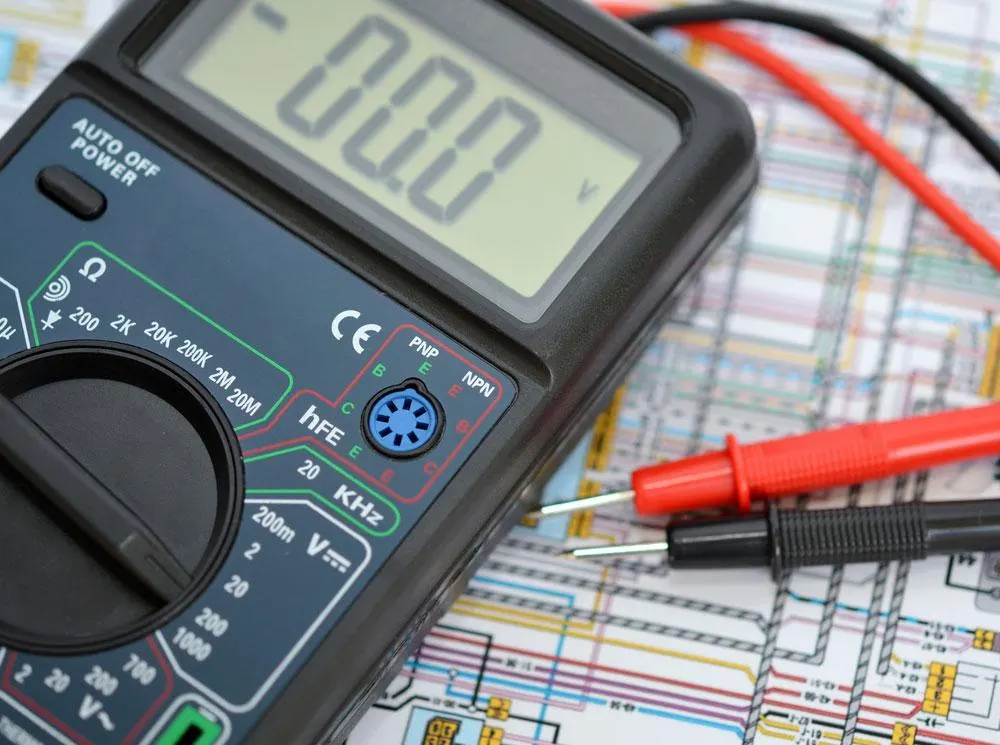

Multi-Meter
40 watów lutowniczy
Rozewonerowy i miniaturowy zestaw plików
Wiertło elektryczne z indeksem wiertła
2N3904 Tranzystory dwubiegunowe (2)
15 kondensatorów NF (3)
IRF630 MOSFET (1)
Rezystory 4,7 K (2)
1N914 diody (2)
1K rezystor (1)

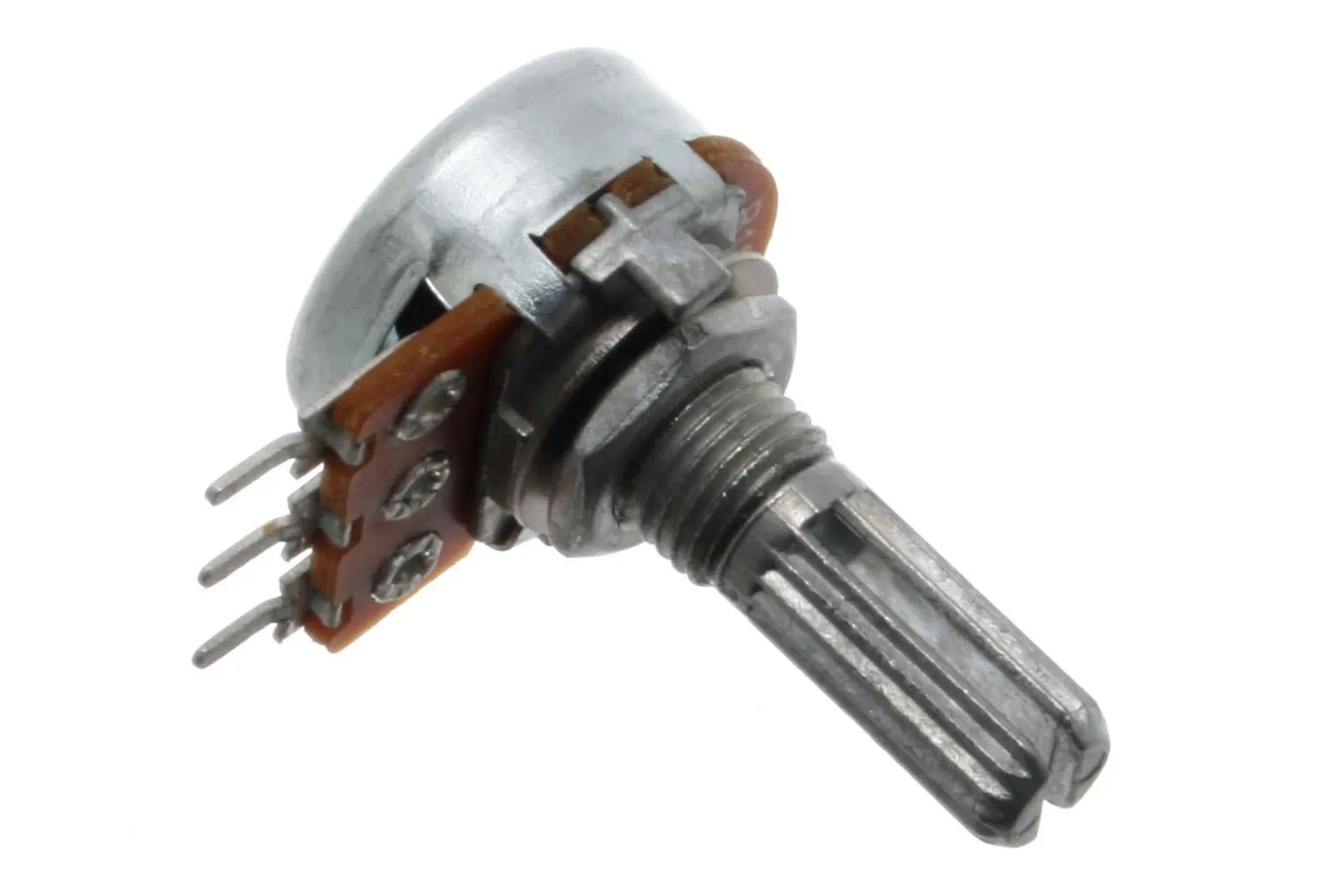

½ wat, 1 megohm potencjometr (1)
Źródło:
Wikimedia Commons
10-1 miniaturowy transformator audio (1)

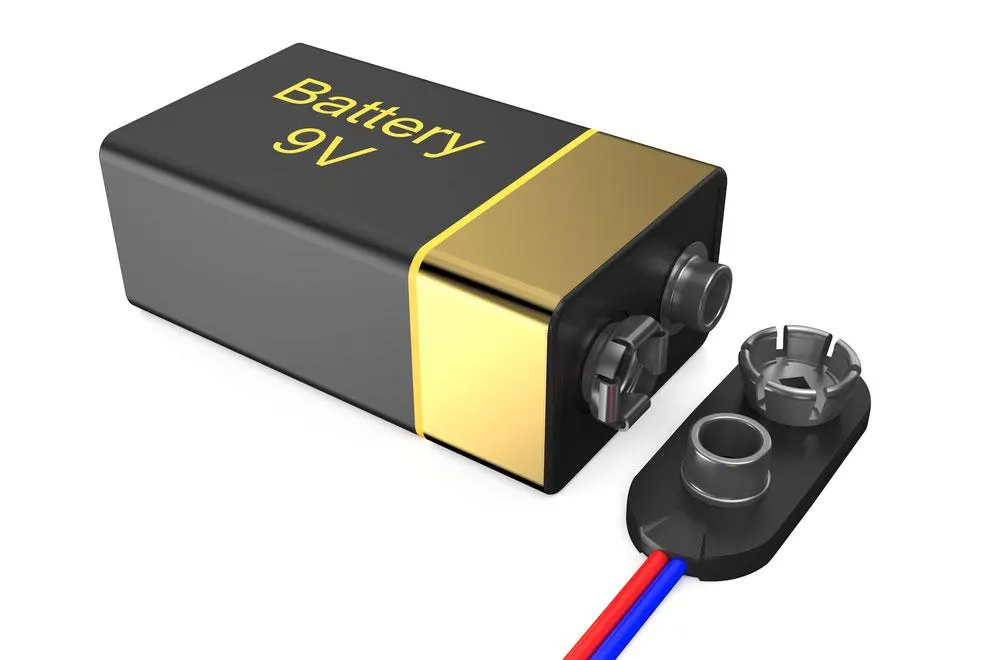

złącze baterii 9 V (1)

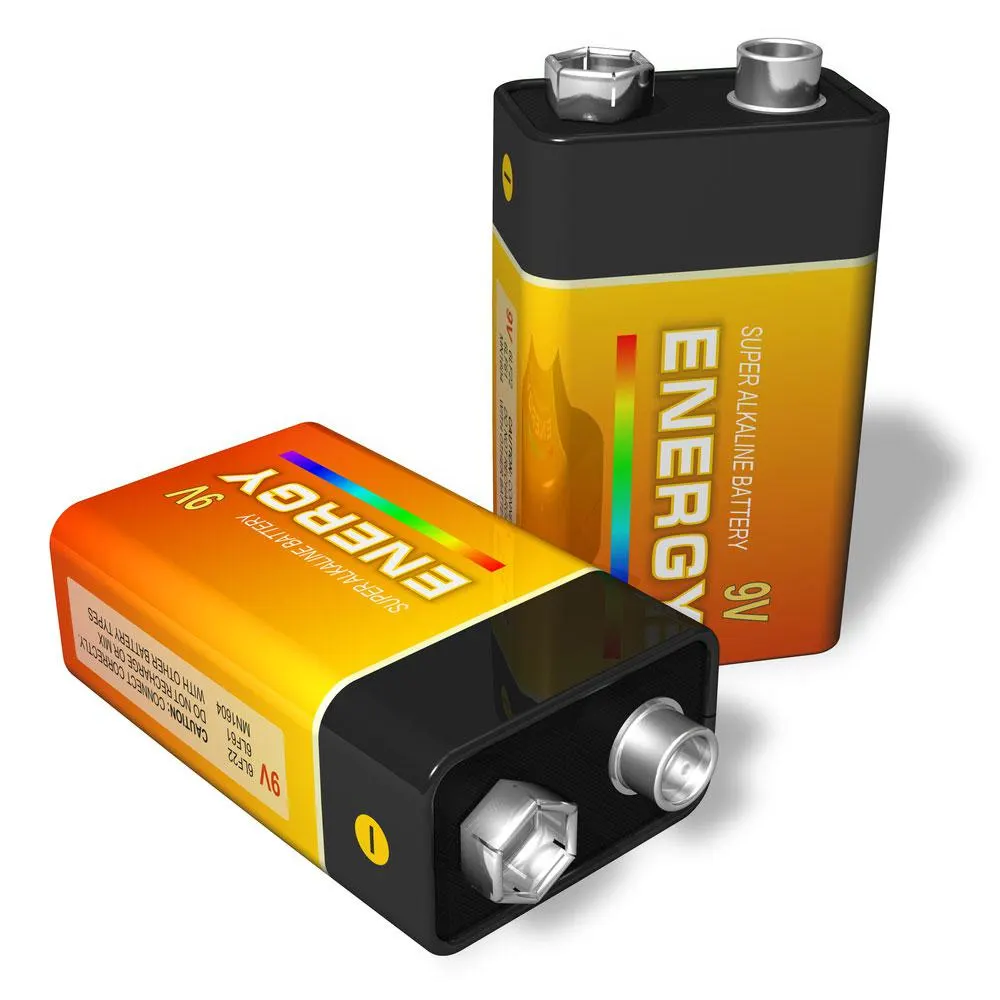

bateria 9 V (1)
Kondensatory 2000 pF o napięciu znamionowym co najmniej 400 V (13)
Diody 1N4007 (13)
Zestaw wtyków bananowych, jeden czerwony drugi czarny (1)
Miniaturowy miernik analogowy do wskazywania prądu. Preferowany ruch poniżej 1 miliampera (1)
Różne kolory przewodów połączeniowych i rurki termokurczliwe do mocowania na przewodach przenoszących wysokie napięcie
Pokrętło do potencjometru
Miniaturowy przełącznik przyciskowy (1)
Tester wycieku kondensatora-Kroki
Oto kroki, które należy wykonać przy próbach tego obwodu:
Krok 1: Zmontuj i zainstaluj komponenty
Najpierw przygotuj pudełko i wywierć niezbędne otwory na przełącznik przyciskowy, miernik, potencjometr oraz dwa otwory na wtyczki bananowe. Następnie zainstaluj komponenty na górnej i dolnej połówce pudełka, używając odpowiednich rozmiarów wierteł.
Krok 2: Zrób swój wzmacniacz napięcia Crocroft-Walton.

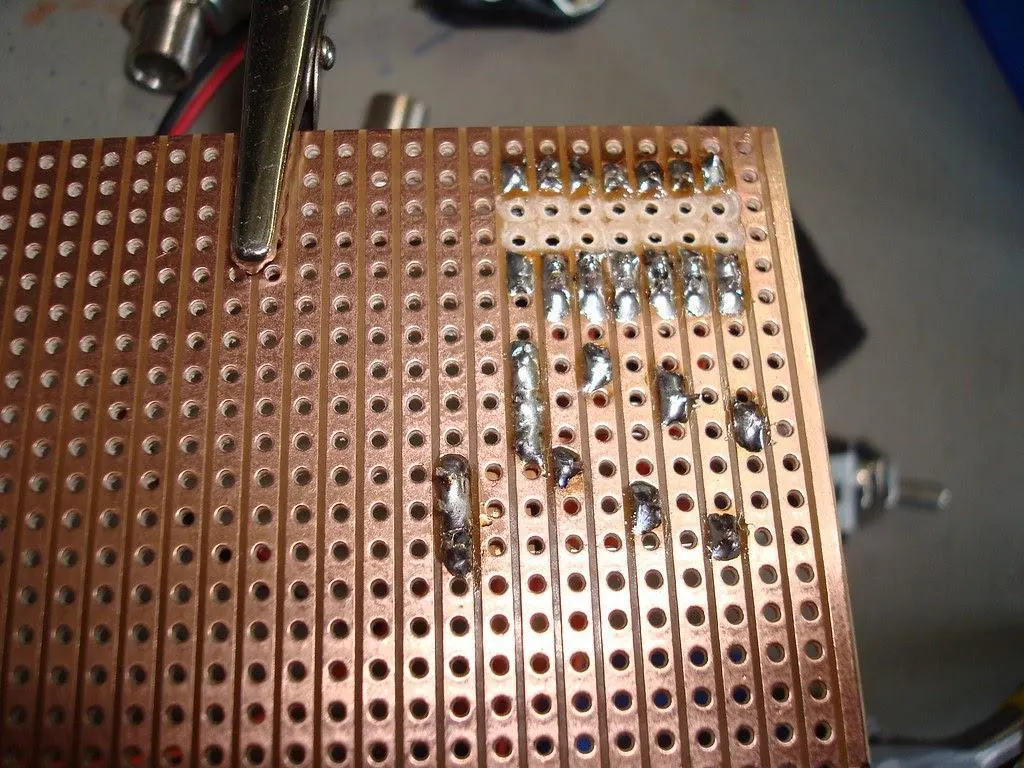

Użyj kawałka płyty Veroboard do zrobienia mnożnika napięcia. Użyj kawałka o wymiarach 3 na 1,5 cala, aby komponenty mogły się zmieścić.
Veroboard
Źródło:
Flickr
Krok 3: Zrób swój multiwibrator
Użyj kawałka Veroboard o wymiarach 3 na 1 ¾ cala, aby zbudować multiwibrator. Po wykonaniu multiwibratora upewnij się, że działa on z częstotliwością 10 kHz.
Krok 4: Okablowanie
Następnie upewnij się, że połączyłeś wszystko razem przewodami. Przewody wysokiego napięcia podłącz do zwykłego drutu hakowego, wyposażonego w tuleję z rurki termokurczliwej na korpusie drutu.
Krok 4: Przetestuj swój obwód
Użyj testera, aby sprawdzić uszkodzone kondensatory w swoim zestawie. Upewnij się, że działa on prawidłowo, na wypadek gdybyś musiał ponownie okablować wszystkie elementy.
Tester wycieku kondensatora-Jak przetestować ten obwód
Po zmontowaniu części, przetestuj najpierw za pomocą lunety. Sprawdź sygnał z bramki skrajnie lewego MOSFETu, powinieneś zobaczyć dodatni przebieg piłokształtny o napięciu 9 V. Ten przebieg powinien mieć około 1 mikrosekundę ujemnego skoku z powodu pojemności wejściowej MOSFET.
Również drugi przebieg powinien pokazywać, kiedy MOSFET drenuje się po podłączeniu do transformatora. Dodatkowo, powinieneś zauważyć bardziej zaokrąglony przebieg, aż do osiągnięcia szczytu 20 V.
Uwaga: pierwszy pik 25 V na początku przebiegu był spowodowany oporem transformatora pierwotnego na zmianę prądu, który otrzymuje.
Teraz trzeci przebieg pokazuje sygnał, gdy wychodzi on z transformatorów i przykłada się do wejścia mnożnika napięcia. Wartość szczytowa wynosi tu około 225 V. Zatem mnożnik napięcia pomnoży to napięcie do około 1000 V DC.
To jeszcze nie wszystko.
Gdy już skończysz z testowaniem scope'a, użyj testera upływności, aby sprawdzić kilka kondensatorów. Do naszego testu użyliśmy nowoczesnego kondensatora o napięciu znamionowym 400 V oraz staromodnego kondensatora papierowego o tym samym napięciu znamionowym 400 V.
W przypadku nowoczesnego kondensatora, użyliśmy testera wycieku do przyłożenia około 400 V, a wyciek wyniósł około 25 mikroamperów. To niewielki wyciek, więc nowoczesny kondensator przeszedł test.
Z drugiej strony, zastosowaliśmy te same 400 woltów do staromodnego kondensatora i stwierdziliśmy, że przepuszcza on 10x więcej prądu. To duży wyciek, przez co nie nadaje się do żadnego obwodu.
Słowa końcowe
Prosty tester wycieku kondensatorów może testować nieszczelne kondensatory elektrolityczne w zakresie od 1uf do 450uf. Ponadto, jest w stanie przetestować duże kondensatory startowe i biegowe oraz mniejsze kondensatory o pojemności 1uf i napięciu znamionowym 10v.
Jednakże, kiedy już uchwycisz cykl czasowy, możesz testować poniżej 1uf (0. uf) i wyżej niż 450uf (do 650uf). Co więcej, możesz również użyć tego testera do sprawdzenia rezystancji izolacji w przewodach i przetestowania charakterystyki odwrotnego podziału diody.
Uwaga: Bądź ostrożny! To urządzenie jest w stanie opracować wysokie napięcia do 1000 woltów. Niewłaściwe wykorzystanie tego urządzenia może być śmiertelne. Dlatego kontynuuj tylko wtedy, gdy rozumiesz środki bezpieczeństwa do pracy z wysokimi napięciami.
Cóż, to kończy wszystko, co musisz wiedzieć o testerze wycieku pojemności i jak go zrobić. Jeśli masz dalsze pytania, skontaktuj się z nami, a my z przyjemnością pomożemy.
