Antena PCB: rodzaje, obliczenia i zasady projektowania

Antena PCB to element promieniujący wykonany z miedzi na płytce drukowanej. W urządzeniach bezprzewodowych stosuje się również gotowe anteny chipowe montowane na PCB. Poprawny projekt wymaga dobrania konstrukcji do pasma, zapewnienia właściwej płaszczyzny masy i wolnego miejsca wokół anteny oraz dostrojenia prototypu w docelowej obudowie. Samo skopiowanie kształtu ścieżki nie gwarantuje dobrego dopasowania ani oczekiwanego zasięgu.

Najpierw zarezerwuj miejsce dla anteny i ustal jej otoczenie, a dopiero później rozmieść pozostałe podzespoły. Antena współpracuje z całą płytką: znaczenie mają także bateria, wyświetlacz, przewody i obudowa. Poniższe obliczenia pomagają rozpocząć projekt, lecz nie zastępują symulacji i pomiarów.

Rodzaje anten PCB: ścieżkowa, meandrowa, IFA i chipowa

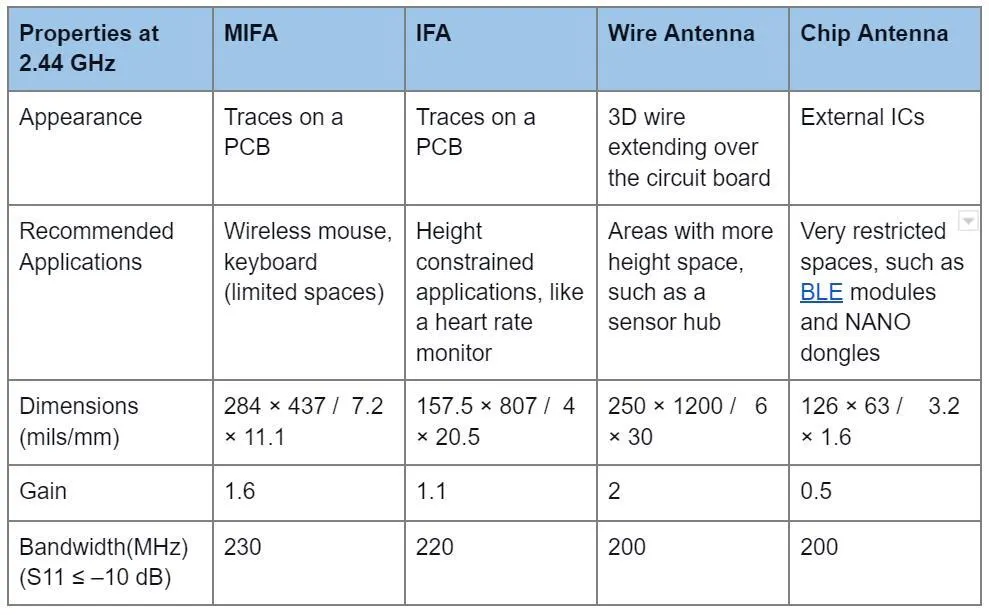

Wybór anteny zależy od dostępnego miejsca, częstotliwości oraz wymaganych kierunków łączności. Nie ma konstrukcji, która zawsze zapewnia największy zasięg. Porównanie ma sens dopiero przy podobnych warunkach: wymiarach płytki, obudowie, paśmie i sposobie zasilania.

Antena chipowa nie jest z definicji układem scalonym. To element bierny, którego parametry zależą od sposobu zamontowania. Wymiary obudowy elementu nie określają całkowitej powierzchni potrzebnej na płytce: trzeba doliczyć strefę wyłączenia i obwód dopasowujący. Wyniki z karty katalogowej odnoszą się do opisanych tam warunków, często do konkretnej płytki odniesienia.

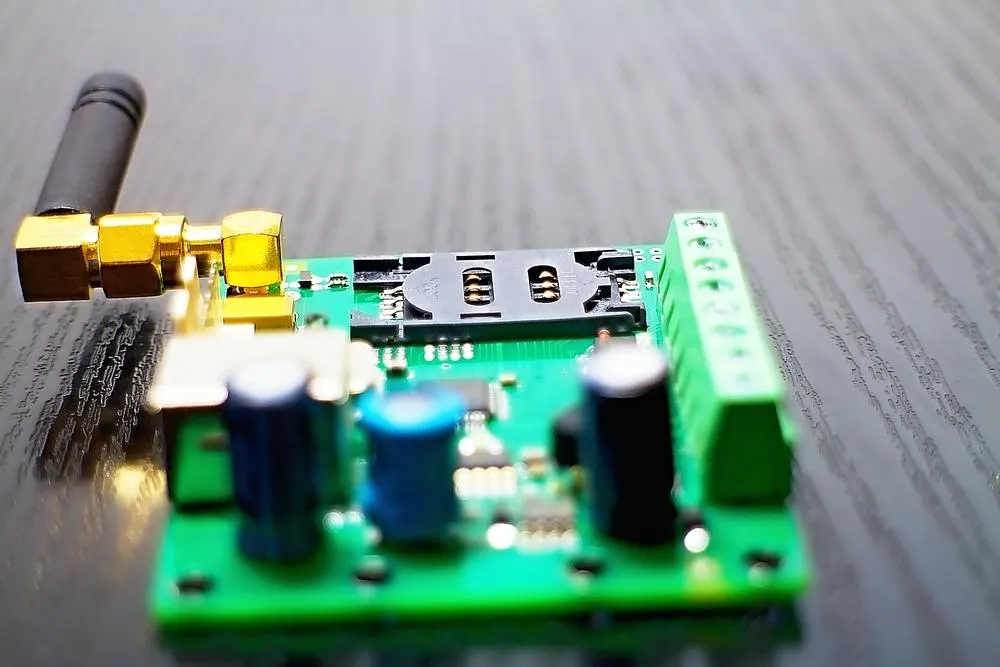

Alternatywą jest antena drutowa, której promiennik wystaje poza płaszczyznę PCB. Może ułatwiać uzyskanie potrzebnej długości, ale zajmuje przestrzeń w obudowie i wymaga powtarzalnego mocowania. Nie należy przypisywać jej automatycznie lepszej sprawności niż każdej antenie drukowanej.

Parametry anteny: co mówią S11, VSWR, sprawność i zysk?

S11 i tłumienie odbicia

S11 opisuje odbicie sygnału na wejściu anteny względem przyjętej impedancji odniesienia, typowo 50 Ω. Dla tego samego punktu odniesienia współczynnik odbicia oznaczamy jako Γ. Tłumienie odbicia wynosi RL = −20 · log10|Γ|. Im większa dodatnia wartość RL, tym mniejsza część mocy wraca do źródła.

Na wykresie analizatora S11 w decybelach jest zwykle przedstawiane jako 20 · log10|Γ|, czyli ze znakiem przeciwnym do RL. Zatem S11 = −10 dB odpowiada RL = 10 dB. Tych zapisów nie należy mieszać. Kryterium S11 ≤ −10 dB bywa orientacyjnym celem projektowym, ale wymagany próg trzeba ustalić dla konkretnego urządzenia i całego pasma pracy.

Współczynnik fali stojącej VSWR

VSWR opisuje to samo niedopasowanie w innej postaci: VSWR = (1 + |Γ|) / (1 − |Γ|). Wartość bliższa jedności oznacza lepsze dopasowanie. Poniższe liczby wynikają z tych zależności matematycznych; nie są pomiarami anteny.

Przykład z założeniem RL = 10 dB: udział mocy odbitej to |Γ|² ≈ 0,10. Strata niedopasowania wynosi −10 · log10(1 − |Γ|²) ≈ 0,46 dB. Nie obejmuje ona strat w przewodniku, laminacie ani elementach dopasowujących. Dlatego dobre S11 samo w sobie nie dowodzi wysokiej sprawności anteny.

Pasmo pracy i sprawność

Pasmo trzeba definiować przez przyjęte kryterium, np. zakres częstotliwości spełniający wymaganie dotyczące S11. Pojedyncze minimum wykresu nie wystarcza, jeżeli urządzenie korzysta z wielu kanałów. Szersze pasmo dopasowania może dawać zapas na przesunięcie rezonansu, ale nie zastępuje kontroli sprawności w tym zakresie.

Sprawność promieniowania to stosunek mocy wypromieniowanej do mocy przyjętej przez antenę. Straty przewodzenia i straty dielektryczne zamieniają część tej mocy w ciepło. Sprawność całkowita uwzględnia dodatkowo niedopasowanie na wejściu. Przy porównywaniu kart katalogowych sprawdź, którą definicję zastosowano i czy uwzględniono obwód dopasowujący.

Charakterystyka promieniowania i zysk

Charakterystyka promieniowania pokazuje, jak antena promieniuje w poszczególnych kierunkach. Antena izotropowa jest idealnym wzorcem promieniującym jednakowo we wszystkich kierunkach; rzeczywisty dipol nim nie jest. Określenie „dookólna” zwykle dotyczy jednej płaszczyzny, a nie jednakowego działania w całej przestrzeni.

Zysk łączy kierunkowość ze sprawnością promieniowania. Podaje się go m.in. w dBi, czyli względem anteny izotropowej; zysk z uwzględnieniem niedopasowania obejmuje także straty odbicia. Wartość maksymalna nie opisuje wszystkich kierunków. Do oceny łączności potrzebne są również orientacja urządzenia i polaryzacja, a nie tylko największa liczba w karcie katalogowej.

Obliczanie długości anteny PCB — przykład dla 2,4 GHz

Punktem wyjścia jest długość fali w próżni: λ = c / f, gdzie c = 299 792 458 m/s, a f oznacza częstotliwość w hercach. Dla konstrukcji ćwierćfalowej pomocna jest wartość λ/4. Poniższe wyniki są zaokrąglonymi obliczeniami, a nie gotowymi wymiarami ścieżek.

Założenia przykładu: częstotliwość wynosi 2,4 GHz, a efektywną przenikalność względną przyjmujemy jako εeff = 3,0. To wartość przyjęta wyłącznie do obliczeń. Nie jest stałą dla wszystkich laminatów FR4 ani wszystkich geometrii anten.

W uproszczonym modelu długość fali prowadzonej wynosi λg ≈ λ / √εeff. Po podstawieniu: λg ≈ 124,9 / √3 ≈ 72,1 mm, a λg/4 ≈ 18,0 mm. Otrzymany wymiar stanowi punkt startowy dla modelu ćwierćfalowego, nie instrukcję wytrawienia dowolnego promiennika o takiej długości.

Efektywna przenikalność zależy od materiału, układu warstw oraz geometrii, ponieważ pole elektromagnetyczne obejmuje zarówno dielektryk, jak i powietrze. Nie należy bezpośrednio zastępować εeff katalogową przenikalnością laminatu εr. Zagięcia, sprzężenia i zakończenie promiennika dodatkowo wpływają na rezonans. Ostateczną długość ustala się przez symulację i strojenie prototypu z użyciem wektorowego analizatora sieci VNA.

Rozmieszczenie anteny, płaszczyzna masy i linia 50 Ω

Antena ścieżkowa lub chipowa często trafia przy krawędź płytki, zgodnie z projektem odniesienia. Linię zasilającą doprowadza się do wskazanego punktu anteny w tej strefie. Należy odróżnić promiennik od linii zasilającej: typowe wymaganie 50 Ω dotyczy impedancji charakterystycznej linii, a nie każdej ścieżki tworzącej antenę.

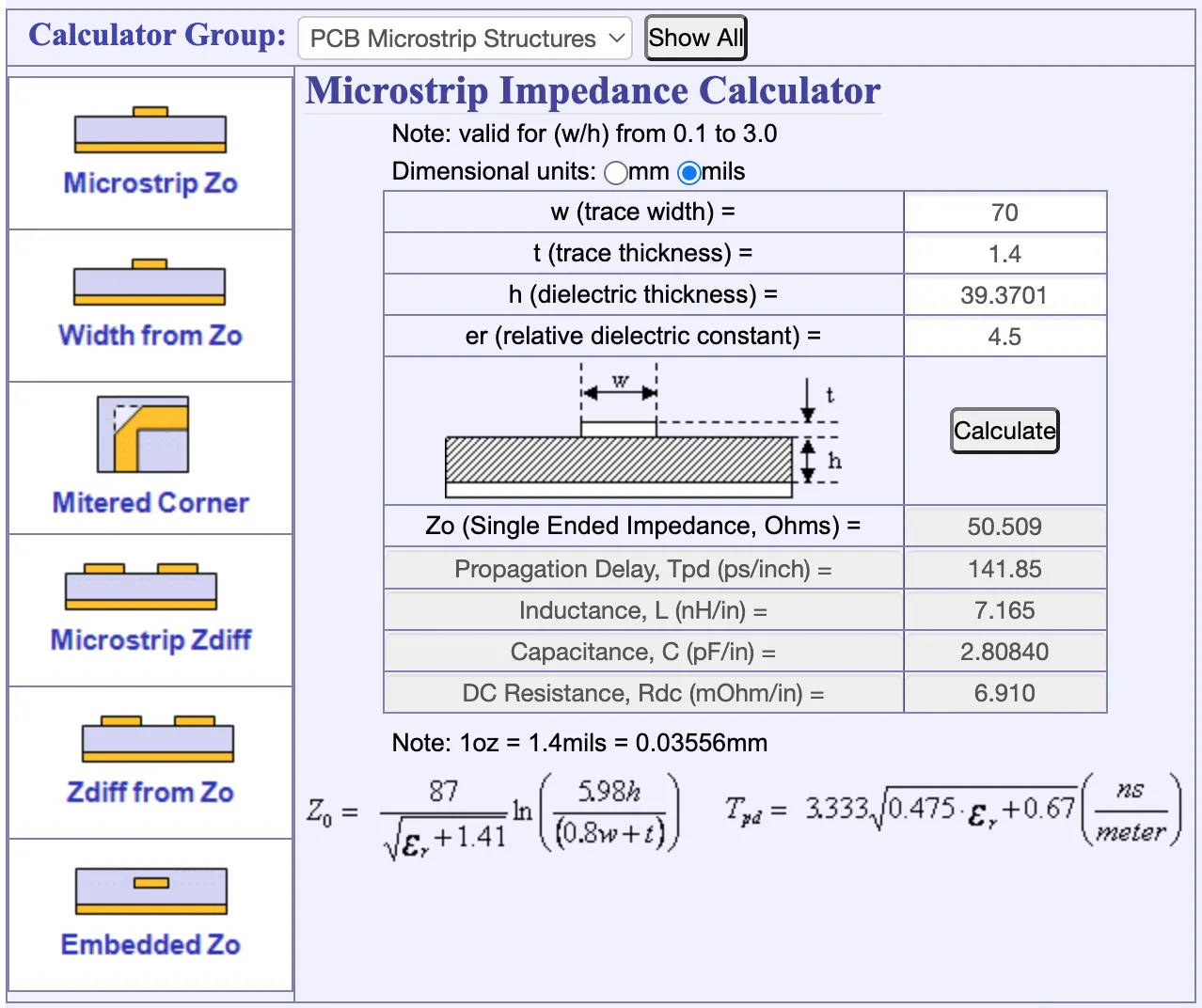

Szerokość linii mikropaskowej dobiera się na podstawie odległości od płaszczyzny odniesienia, przenikalności materiału i grubości miedzi. W płytce wielowarstwowej istotna jest grubość dielektryka do tej płaszczyzny, nie całkowita grubość PCB. Przed zamówieniem uzgodnij układ warstw z producentem płytek PCB. Przepisanie szerokości ścieżki z innej płytki nie zapewnia tej samej impedancji.

Strefę wolną od miedzi i elementów wyznacz według noty aplikacyjnej producenta anteny lub układu radiowego. Dokumentacja powinna określać jej zasięg i warstwy, których dotyczy. Nie stosuj zasady usuwania masy pod każdą anteną: różne konstrukcje mają odmienne wymagania, a PIFA wykorzystuje płaszczyznę masy pod promiennikiem.

Masa płytki jest częścią układu antenowego. Jej wymiary, kształt i ciągłość wpływają na impedancję oraz promieniowanie. Pod linią zasilającą zachowaj przewidzianą płaszczyznę odniesienia. Przelotki łączące masę rozmieszczaj zgodnie z projektem odniesienia, bez wprowadzania ich do zastrzeżonej strefy anteny.

Zachowaj wymagane odstępy od baterii, wyświetlacza, ekranów metalowych i obudowy. Także metalizowane tworzywo może zmienić warunki pracy. Nie ma jednej bezpiecznej odległości dla wszystkich konstrukcji: punktem wyjścia jest nota aplikacyjna, a potwierdzeniem — pomiar kompletnego urządzenia.

Obwód dopasowujący i strojenie anteny

Przy punkcie zasilania warto przewidzieć pola na obwód dopasowujący typu π: element szeregowy oraz dwa odgałęzienia do masy. Dobór kondensatorów, cewek i ewentualnych zwór wynika z pomiaru impedancji. Nie wszystkie pola muszą być obsadzone. Ich obecność daje możliwość strojenia bez natychmiastowej zmiany projektu płytki.

Połączenia powinny być krótkie, a odgałęzienia do masy wykonane zgodnie z zasadami projektowania obwodów wielkiej częstotliwości. Uwzględnij parametry pasożytnicze i zakres pracy elementów z ich kart katalogowych. Obwód dopasowujący nie usunie strat promieniowania spowodowanych niewłaściwą konstrukcją ani nie zagwarantuje poprawnej charakterystyki anteny zasłoniętej metalem.

Po strojeniu zapisz wartości oraz oznaczenia obsadzonych elementów. Dokumentacja przekazywana do montażu elementów na PCB powinna rozróżniać wersję prototypową i zatwierdzoną. Zamiana obudowy lub rodzaju elementu może zmienić zachowanie obwodu przy częstotliwości pracy.

Projektowanie anteny PCB krok po kroku

1. Wybierz pasmo i konstrukcję. Określ kanały pracy, dostępną przestrzeń oraz przewidywane ułożenie urządzenia. Dobierz antenę do tych warunków.
2. Ustal układ warstw i materiał. Zapisz grubości dielektryków oraz dane εr właściwe dla częstotliwości pracy. FR4 nie oznacza jednej niezmiennej wartości przenikalności.
3. Przygotuj geometrię i model. Uwzględnij promiennik, zasilanie, masę i najważniejsze elementy otoczenia. Obliczenia długości wykorzystaj jako przybliżenie początkowe.
4. Wykonaj prototyp. Przewidź dostęp pomiarowy oraz możliwość zmiany dopasowania. Zadbaj o zgodność płytki z założonym układem warstw.
5. Zmierz S11 analizatorem VNA. Skalibruj tor pomiarowy do właściwej płaszczyzny odniesienia. Uwzględnij wpływ złącza i przewodu; samo podłączenie przyrządu może zmieniać warunki pracy małej anteny.
6. Dostrój antenę. Zmieniaj geometrię lub elementy dopasowujące na podstawie wyników. Kontroluj całe pasmo zamiast wyłącznie najgłębszego minimum S11.
7. Sprawdź kompletny produkt. Powtórz ocenę z baterią, wyświetlaczem i zamkniętą obudową. Oddziel pomiar dopasowania od oceny promieniowania i prób łączności.

Zapisuj wersję płytki, obsadę elementów i konfigurację mechaniczną przy każdym wyniku. Bez tych informacji trudno porównać kolejne prototypy. Pomiar S11 nie zastępuje pomiaru sprawności ani badań zgodności wymaganych dla gotowego urządzenia.

Inne konstrukcje anten drukowanych

Anteny drukowane nie ograniczają się do monopoli i meandrów. Można wykonywać również anteny płatkowe, układy antenowe, konstrukcje Yagi oraz logarytmiczno-periodyczne. Mają odmienne zasady wymiarowania i charakterystyki, dlatego wzorów dla jednej rodziny nie należy bezpośrednio przenosić na inną.

Podłoże może być sztywne lub elastyczne. W drugim przypadku znaczenie ma także docelowe wygięcie i sposób mocowania. Nazwy zastosowań, takie jak antena do urządzenia mobilnego, nie określają konstrukcji promiennika. Dobór nadal trzeba oprzeć na paśmie, geometrii oraz otoczeniu.

Lista kontrolna przed zatwierdzeniem projektu

• Czy antena spełnia przyjęte kryterium dopasowania w całym wymaganym paśmie?
• Czy linia zasilająca została dobrana do rzeczywistego układu warstw i impedancji odniesienia?
• Czy strefy bez miedzi i elementów odpowiadają nocie aplikacyjnej na wszystkich wskazanych warstwach?
• Czy płaszczyzna masy oraz położenie baterii i wyświetlacza odpowiadają sprawdzonej wersji prototypu?
• Czy zapisano końcową obsadę obwodu dopasowującego i warunki pomiarów?
• Czy oceniono działanie w obudowie oraz kierunki i orientacje istotne dla użytkowania?
• Czy wnioski o sprawności i zasięgu mają własne potwierdzenie, niezależne od wykresu S11?

Podsumowanie

Dobry projekt anteny PCB łączy właściwy promiennik, linię zasilającą, płaszczyznę masy i dopasowanie. Obliczenia wyznaczają początek pracy; ostateczne wymiary i wartości elementów wymagają strojenia. Zatwierdzaj konstrukcję na podstawie badań kompletnego urządzenia, rozróżniając dopasowanie, sprawność i charakterystykę promieniowania.
