Interfejs LCD: jak dobrać złącze i podłączyć wyświetlacz?

Interfejs LCD dobiera się do kontrolera wyświetlacza i sposobu przesyłania obrazu, a złącze — do dokumentacji konkretnego modułu. Wyświetlacz znakowy przyjmuje kody znaków i polecenia, natomiast graficzny potrzebuje danych opisujących piksele. Przed podłączeniem trzeba osobno sprawdzić kolejność styków, poziomy logiczne, zasilanie podświetlenia oraz wymagania czasowe transmisji; zgodny kształt wtyczki nie wystarcza.

LCD znakowy a graficzny: co rzeczywiście przesyła procesor?

W module znakowym kontroler przechowuje wzory znaków i sam steruje matrycą. Mikrokontroler wysyła kod litery oraz adres miejsca, w którym ma się ona pojawić. Tak działają popularne moduły zgodne z HD44780. Nadają się do prezentacji nastaw, komunikatów i wyników pomiarów, gdy nie potrzeba swobodnego rozmieszczania grafiki. Dostępność polskich liter zależy od zestawu znaków kontrolera; nie należy zakładać, że przyjmie on tekst w kodowaniu UTF-8.

Wyświetlacz graficzny pozwala określać stan pikseli, ale trzeba odróżnić dwa rozwiązania. Moduł z kontrolerem i pamięcią obrazu przechowuje przesłaną zawartość, więc procesor może aktualizować tylko zmieniony obszar. Panel wymagający ciągłego strumienia pikseli musi otrzymywać dane zgodnie z rytmem odświeżania, również wtedy, gdy obraz pozostaje nieruchomy. To zmienia wymagania wobec pamięci i układu sterującego.

Sam napis TFT określa technologię matrycy, a nie protokół komunikacyjny. Podobnie taśma FPC nie mówi, czy przenosi SPI, RGB, czy sygnały innego interfejsu. Surowe szkło LCD bez kontrolera wymaga odpowiedniego sterownika elektrod; poniższe zasady podłączania magistral dotyczą modułów i paneli z określonym interfejsem wejściowym.

Jaki interfejs LCD wybrać?

Najpierw wybierz konkretny moduł i sprawdź możliwości procesora. Dopiero potem ustal złącze oraz przewód. Rodzaje połączeń mechanicznych opisuje artykuł o typach złączy PCB. Nie istnieje uniwersalna maksymalna szybkość „interfejsu LCD”: ograniczenia wynikają z obu układów, połączenia i warunków pracy.

SPI i I2C: podobne zastosowania, różne połączenia

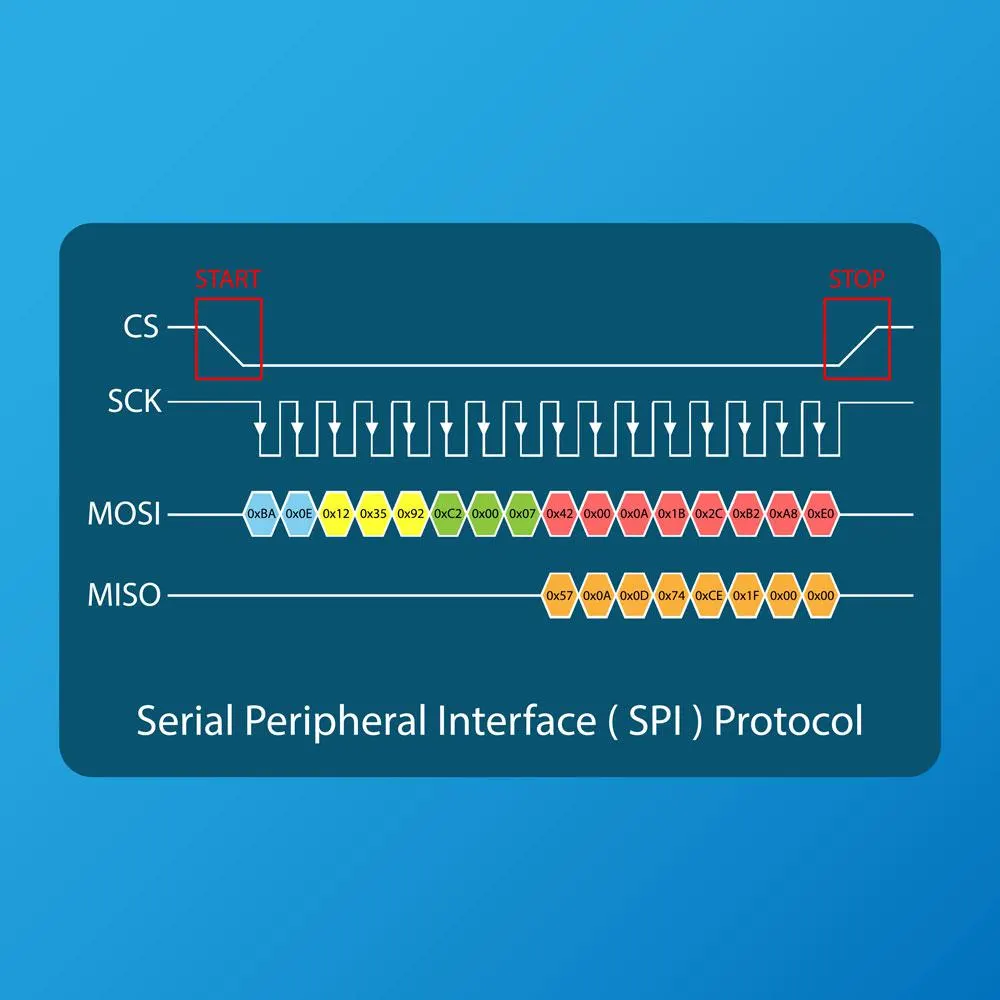

W SPI zegar SCK wyznacza rytm transmisji, a sygnał CS wybiera odbiornik. Wyświetlacz może dodatkowo wymagać linii D/C do rozróżniania danych i poleceń oraz wejścia resetowania. Linia odczytu nie zawsze jest wyprowadzona. Trzeba sprawdzić polaryzację zegara, zbocze próbkowania oraz sposób kodowania poleceń; sama obecność SPI w mikrokontrolerze nie zapewnia zgodności programu z kontrolerem ekranu.

I2C wykorzystuje linie SDA i SCL oraz adresowanie urządzeń. Typowy adapter znakowego LCD zawiera ekspander portów, który zamienia zapis przez I2C na sterowanie magistralą równoległą. Wykrycie adresu potwierdza odpowiedź ekspandera, lecz nie potwierdza prawidłowego połączenia z wyświetlaczem. Biblioteka musi znać przypisanie wyjść adaptera do sygnałów LCD.

Sprawdź również, do jakiego napięcia podłączono rezystory podciągające. Nie wolno dopuścić do przekroczenia napięcia dozwolonego na wejściach procesora. Szczegóły połączenia znajdziesz w opisie adaptera I2C do LCD, a różnice między magistralami w porównaniu I2C i SPI.

Kolejność wyprowadzeń: zacznij od rysunku złącza

Nie numeruj styków według przypadkowego zdjęcia. Rysunek może przedstawiać widok od strony elementów, lutowania albo czoła złącza. Ustal położenie styku oznaczonego jako pierwszy, a następnie prześledź połączenie przez całą taśmę aż do PCB. W złączach taśmowych znaczenie mają strona styków, grubość końcówki, rozstaw oraz sposób zamykania zatrzasku.

Poniżej podano układ 16 wyprowadzeń występujący w module Newhaven Display NHD-0116DZ-FL-YBW, według jego karty katalogowej. To przykład dokumentacyjny, nie norma zgodności wszystkich LCD. W innych modułach kolejność, funkcja wyprowadzenia kontrastu lub sposób podłączenia podświetlenia mogą być inne.

Dla wybranego zestawu przygotuj tabelę połączeń: styk modułu → żyła przewodu → styk złącza PCB → nazwa sieci na schemacie. Sprawdź ją miernikiem przy odłączonym zasilaniu. Zgodna liczba styków nie chroni przed odwróceniem taśmy ani zamianą zasilania z sygnałem danych.

Tryb równoległy LCD znakowego

Kontroler ST7066U stosowany w wymienionym module obsługuje magistralę 4- lub 8-bitową, zgodnie ze swoją kartą katalogową. W trybie 4-bitowym wykorzystuje DB4–DB7: po inicjalizacji każdy bajt przesyła się w dwóch częściach, najpierw starszej, potem młodszej. Nie podłącza się danych do DB0–DB3 tylko dlatego, że potrzebne są cztery przewody.

Przy samym zapisie R/W można połączyć z masą, jeśli dokumentacja modułu dopuszcza taki układ. Procesor potrzebuje wtedy sześciu wyjść: czterech linii danych, RS i E. Jest to wynik zliczenia sygnałów, bez zasilania i sterowania podświetleniem. Brak odczytu oznacza konieczność zachowania opóźnień między poleceniami. Gdy używasz odczytu flagi zajętości, sprawdź kierunek pracy portów oraz zgodność napięć w obu kierunkach.

Zasilanie logiki, kontrast i podświetlenie to różne obwody

Napięcie zasilania modułu nie przesądza o napięciu jego wejść ani o sposobie zasilania LED. Porównaj gwarantowane poziomy wyjściowe nadajnika z progami wejściowymi odbiornika. Osobno sprawdź dopuszczalne napięcia na wyprowadzeniach, także podczas wyłączenia któregoś układu. Sygnał podany na niezasilony moduł może zasilać go przez obwody ochronne.

Wejście kontrastu ustala warunki sterowania ciekłym kryształem. Podświetlenie jedynie oświetla matrycę: świecący ekran nie dowodzi działania kontrolera. Zakres regulacji kontrastu i ewentualną potrzebę napięcia ujemnego określa karta modułu. Nie kopiuj wartości potencjometru ani jego podłączenia bez sprawdzenia wymagań konkretnego wykonania.

Podświetlenie może mieć wbudowany rezystor, wymagać zewnętrznego ograniczenia prądu albo współpracować ze sterownikiem prądowym. Nie zasilaj go bezpośrednio z wyjścia mikrokontrolera. Do regulacji jasności można wykorzystać PWM i odpowiedni tranzystor lub wejście sterownika LED, zgodnie z jego dokumentacją. Poprowadź powrót prądu podświetlenia tak, aby spadki napięcia nie zakłócały odniesienia sygnałów logicznych.

Obliczenie rezystora podświetlenia — przykład założony

Załóżmy pojedynczą gałąź LED bez wbudowanego rezystora: zasilanie U = 5 V, spadek na LED U_F = 3 V i wymagany prąd I = 10 mA. To wymyślone dane do obliczenia, niezwiązane z opisanym wyżej modułem. Pomijamy spadki na przewodach i tranzystorze.

• Rezystancja: R = (U − U_F) / I = (5 V − 3 V) / 0,010 A = 200 Ω.
• Moc wydzielana na rezystorze: P = I²R = (0,010 A)² × 200 Ω = 0,020 W.

W rzeczywistym projekcie największy prąd oblicz z maksymalnego napięcia zasilania, minimalnego spadku na LED i minimalnej rezystancji wynikającej z tolerancji: I_max = (U_max − U_F,min) / R_min. Dopiero z tego przypadku dobierz ograniczenie prądu oraz moc rezystora z zapasem cieplnym. Jeżeli producent wymaga sterownika prądowego, powyższy rachunek nie zastępuje jego doboru.

Wyświetlacz graficzny: policz ilość danych

Przykład założony: ekran ma 320 × 240 pikseli, zapis koloru zajmuje 16 bitów na piksel, a SPI przesyła dane z szybkością 20 Mbit/s. Zakładamy ciągłą transmisję bez kompresji, poleceń i przerw.

• Dane pełnego obrazu: N = 320 × 240 × 16 = 1 228 800 bitów.
• Najkrótszy czas transmisji: t = N / v = 1 228 800 / 20 000 000 = 0,06144 s, czyli 61,44 ms.
• Teoretyczna liczba pełnych przesłań na sekundę: f = 1 / t ≈ 16,3.

To granica wynikająca z założeń, a nie wynik testu ani deklarowana płynność wyświetlacza. Polecenia i przerwy wydłużą transmisję, a odświeżanie matrycy może przebiegać niezależnie. Aktualizacja małego obszaru ogranicza liczbę wysyłanych danych, jeśli kontroler ją obsługuje. Nawet szybkie przesyłanie nie wyklucza widocznego podziału obrazu, gdy zapis pamięci nakłada się na jej odczyt do matrycy.

RGB, LVDS, eDP i MIPI DSI nie są zamienne

Równoległy RGB przenosi składowe koloru wraz z zegarem pikseli i sygnałami określającymi ważność danych lub synchronizację. W obliczeniach zegara trzeba uwzględnić także okresy bez aktywnych pikseli, zgodnie z dokumentacją panelu. Sam iloczyn widocznej rozdzielczości i częstotliwości odświeżania nie wystarcza.

LVDS wykorzystuje sygnalizację różnicową. Przy doborze panelu trzeba potwierdzić również przypisanie bitów obrazu i kanałów, polaryzację par oraz terminację. Nazwa LVDS opisuje sposób przesyłania sygnałów elektrycznych, ale nie gwarantuje zgodności połączenia między dowolnymi urządzeniami.

eDP i MIPI DSI wymagają obsługi właściwego protokołu oraz zgodnej warstwy fizycznej. MIPI DSI nie jest elektrycznym zamiennikiem LVDS; nie należy też mylić interfejsu wyświetlacza z interfejsem kamery. Pasywna przejściówka zmienia połączenia styków, lecz nie zamienia protokołów. Przed zaprojektowaniem PCB potwierdź dostępność sterownika programowego i dokumentacji uruchomienia panelu.

Jak sprawdzić zasilanie i wymagania czasowe?

Przygotuj arkusz z kolumnami: parametr, granica z karty katalogowej, warunki pomiaru, wynik i zapas. Dla parametru z dolną granicą zapas to wartość zmierzona minus wymagane minimum. Dla parametru z górną granicą odejmij wartość zmierzoną od dopuszczalnego maksimum. Wynik ujemny oznacza niespełnienie wymagania. Nie wpisuj przewidywanych wyników jako wykonanych pomiarów.

1. Bez zasilania: sprawdź orientację złączy, ciągłość przewodów, wspólną masę i brak zwarć. Potwierdź, że schemat odpowiada rzeczywistej taśmie.
2. Podczas włączenia: obserwuj napięcie przy module, narastanie zasilania i reset. Porównaj kolejność pojawiania się zasilania oraz sygnałów z wymaganiami producenta.
3. Dla LCD znakowego: sprawdź czas ustalenia danych przed zboczem zapisującym, czas ich podtrzymania, szerokość impulsu E i odstęp między cyklami. Osobno oceń opóźnienia inicjalizacji oraz czas wykonania poleceń, zwłaszcza kasowania ekranu.
4. Dla SPI lub I2C: sprawdź zegar, zbocza, poziomy logiczne i przerwy wymagane przez odbiornik. W I2C oceń narastanie sygnałów przy rzeczywistym obciążeniu magistrali. Dekoder protokołu nie zastępuje kontroli przebiegu analogowego.
5. Dla panelu ze strumieniem obrazu: zweryfikuj zegar pikseli, polaryzacje synchronizacji, okresy wygaszania lub konfigurację łącza szeregowego. Użyj wzorca z jednolitymi polami i wyraźnymi granicami, aby rozpoznać błędy kolorów i adresowania.
6. Przy zmianie obciążenia: ponów kontrolę podczas regulacji podświetlenia, aktualizacji dużego obszaru i ponownego włączenia urządzenia. Zapisz warunki, w których pojawia się usterka.

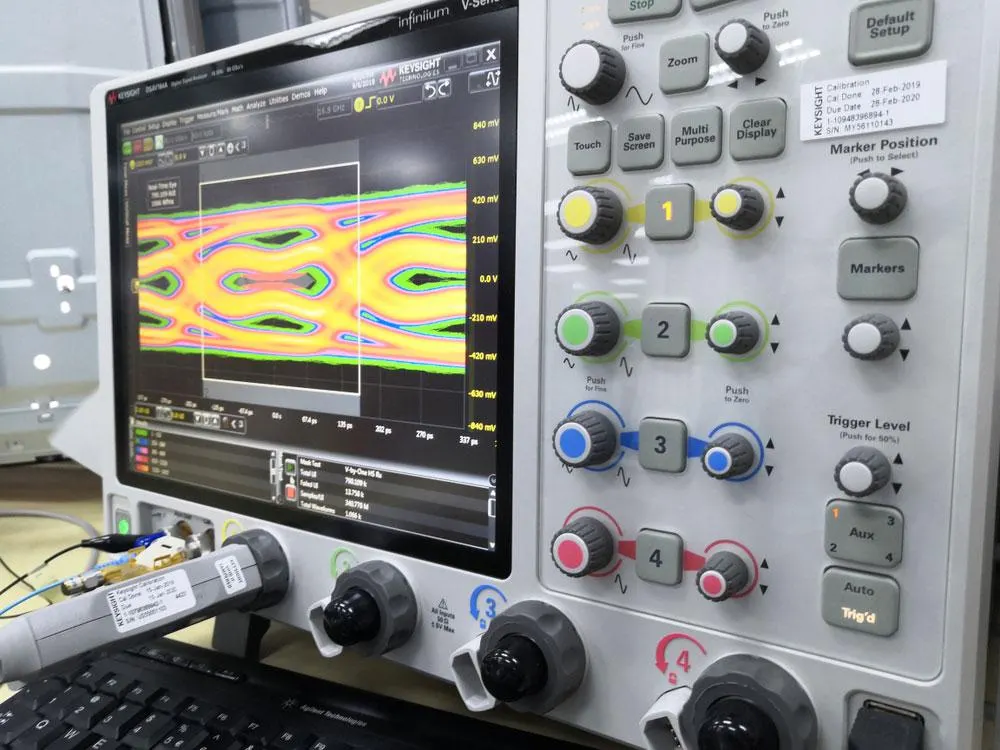

Mierz przy wejściu odbiornika, z właściwym odniesieniem do masy i sondą dobraną do sygnału. Dla szybkich par różnicowych potrzebny jest odpowiedni tor pomiarowy. Działający obraz w pojedynczej próbie nie potwierdza zapasu czasowego ani poprawności przy całym wymaganym zakresie warunków pracy.

Typowe błędy przy podłączaniu LCD

• Podświetlenie świeci, ale nie ma znaków: sprawdź kontrast, inicjalizację, RS, E i przypisanie linii danych. Nie zaczynaj od zwiększania prądu LED.
• Przypadkowe znaki: szukaj zamienionych linii, błędnej kolejności części bajtu, zbyt krótkich opóźnień lub zakłóceń zasilania.
• Obraz przesunięty albo złe kolory: zweryfikuj format pikseli, kolejność składowych, obszar zapisu i parametry synchronizacji.
• Usterka po zamknięciu obudowy: sprawdź docisk taśmy, jej zagięcie, zatrzask i przenoszenie sił na złącze.
• Działa tylko po ponownym uruchomieniu programu: sprawdź sekwencję zasilania i resetowania; stan pozostawiony przez wcześniejsze uruchomienie może maskować błędną inicjalizację.

FAQ — pytania o interfejs LCD

Czy każdy wyświetlacz znakowy można podłączyć przez ten sam adapter I2C?

Nie. Trzeba potwierdzić zgodność magistrali modułu, napięć, kolejności styków i połączeń ekspandera. Biblioteka musi obsługiwać ten układ połączeń. Taki sam adres I2C nie oznacza identycznego adaptera.

Czy zgodne złącze oznacza, że panel będzie działał?

Nie. Porównaj funkcję każdego styku, wymagania zasilania, protokół oraz konfigurację obrazu. Nawet mechanicznie identyczne gniazda mogą prowadzić zasilanie i sygnały do innych miejsc.

Czy można wydłużyć przewód do LCD?

Nie ma jednej bezpiecznej długości dla wszystkich modułów. Znaczenie mają szybkość zboczy, pojemność przewodu, prowadzenie masy i rodzaj interfejsu. Sprawdź połączenie z docelową wiązką; zmniejszenie częstotliwości zegara nie usuwa automatycznie odbić ani błędów poziomów logicznych.

Czy podświetlenie trzeba podłączyć do zasilania logiki?

Tylko jeśli pozwala na to dokumentacja obu obwodów i wydajność źródła. LED mogą wymagać innego napięcia lub sterownika prądowego. Wspólne źródło zasilania nie zwalnia z ograniczenia prądu i sprawdzenia zakłóceń powodowanych regulacją jasności.
