Obwód obwodu aktualnego AIDS w zasilaczach, zapewniając ogólną ochronę, w której może występować obwody przeciążeniowe lub krótkie.
Ogólnie znajdziesz ograniczniki aktualne zamontowane w elementach elektronicznych, aby zapobiec przyszłym uszkodzeniom podczas zasilania. Są one wśród standardowych funkcji potrzebnych w regulujących zasilaczach Układy zintegrowane (ICS).
Powyższe i więcej są tym, w czym mamy opuścić w tym artykule.
1. Jaki jest obecny obwód ograniczający?
W prostych warunkach ograniczenia prądu zapobiegają uszkodzeniom obwodom, ograniczając prądy z regulowanego zasilania. W ten sposób jedyny maksymalny poziom bieżącego obwodu elektronicznego może określić, będzie miał zastosowanie w dłuższej perspektywie.

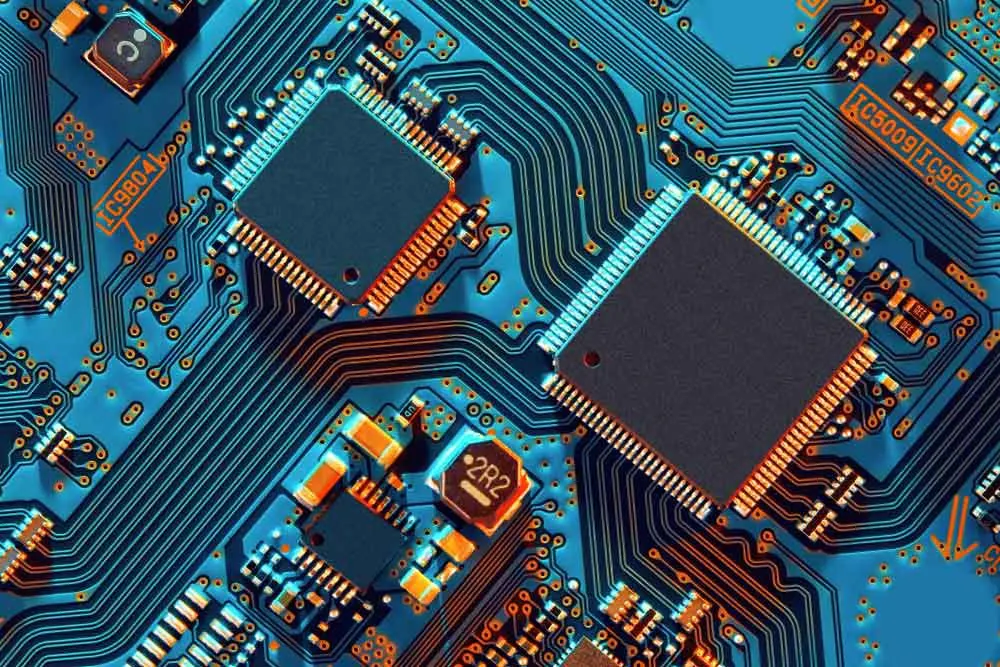

(obwody elektroniczne)
Dlaczego więc potrzebujemy obecnej ogranicznika?
Ponieważ można użyć bieżących ograniczników w kilku aplikacjach, najlepiej zapewnić długowieczność i bezpieczeństwo składników elektronicznych. Ostatecznie będziesz miał aktualną ochronę urządzeń.
Często użyjesz obecnych obwodów ograniczających w zasilaczu liniowe, a nawet stosuje się nawet techniki wykrywania w zasilaczu przełączania. Innym razem można użyć obwodu regulatora bieżącego pracującym do LED High-Wat.
Dotykamy obu aplikacji, które kontynuujemy.
2. Rodzaje obwodu ograniczającego prąd
Istnieje różnorodne ograniczenia prądu, które można wybierać z jak za projekt. Jednak powszechnie używane są poniżej typy.
Stały ograniczający prąd
Technologie rozdzierają stałe ograniczenie prądu najbardziej podstawowej formy ograniczania prądu podczas regulujących zasilacze.
Mechanizmy działania: Stały ogranicznik prądu działa poprzez utrzymanie napięcia wyjściowego, ponieważ prąd wzrasta do maksymalnego poziomu. Gdy prąd dostaje się na szczyt, będzie na stałej konserwacji. Następnie nastąpi spadek napięcia ze wzrastającym obciążeniem.
Niektóre z jego zalet obejmują;
- Jest to prosty obwód z zrozumiałym obwodem.
- Dodatkowo wymaga tylko kilku elementów elektronicznych.
Jak w przypadku wad;
- Ilekroć jest krótki obwód, nie zmniejsza prądu. Utrzymuje prąd obwodu na maksymalnym poziomie, który może doprowadzić do niektórych uszkodzeń obwodów.

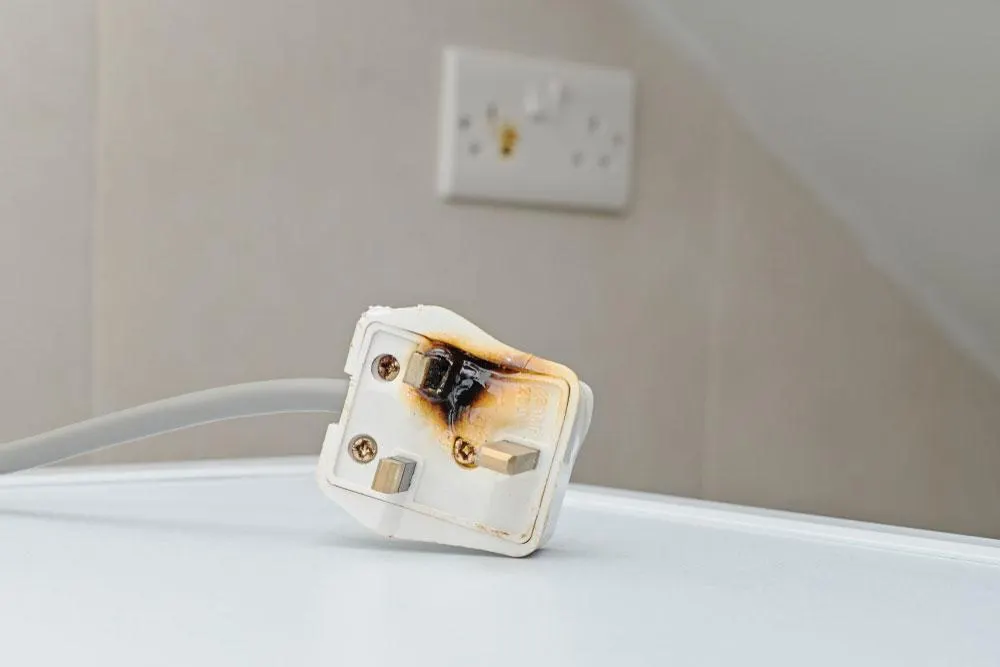

(zwarcie wynikające z uszkodzeń)
- Ponadto, gdy aktualne ograniczenie rozpocznie działanie, uda ci się narysować maksymalny prąd. W procesie jednak spada napięcie wyjściowe, co prowadzi do napięcia rozszerzonego w poprzek tranzystora serii Pass w regulacji zasilania. Następnie istnieje wzrost rozpraszania mocy w urządzeniu elektronicznym.
- Po trzecie, gdy dojdzie do prawie zerowego napięcia wyjściowego i wyciągniętym maksymalnym prądem, napięcie prawie zawsze równa się początkowym napięciem wejściowym z obwodów prostowniczych i wygładzania.
Niestety, taki stan podczas etapu projektowania obwodu elektronicznego nie jest godny polecenia. Jest to dlatego, że nie będzie uprawniony, dlatego zmusza do włączenia w większej serii tranzystor.
Ponadto może potrzebować dodatkowej zdolności radiatora, które następnie dodaje się do rozmiaru i kosztów zasilania przepisów regulowanych.

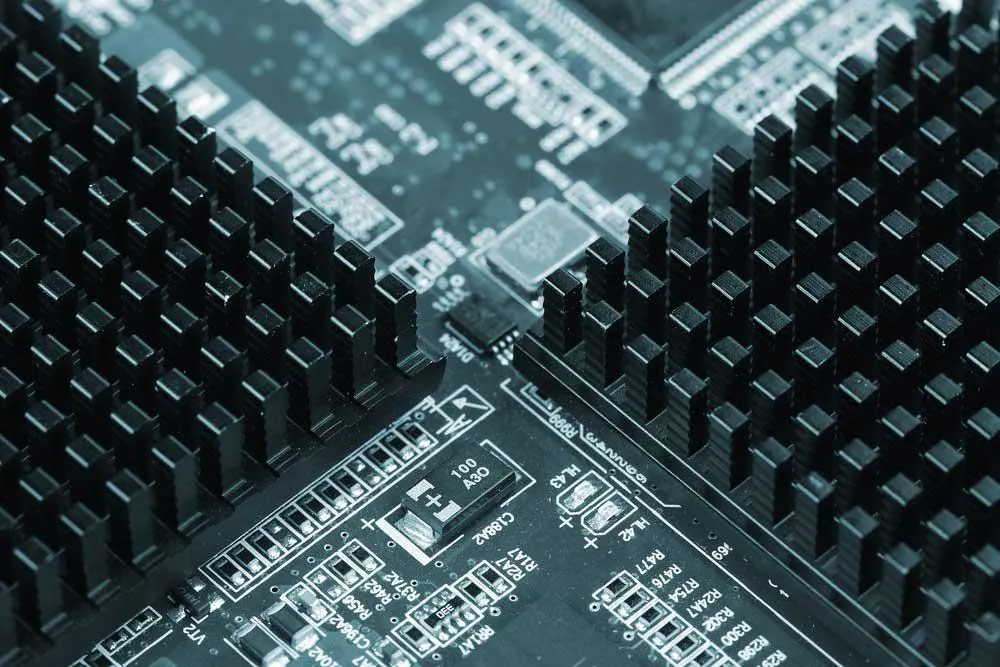

(radiator do rozpraszania ciepła w drukowanej płycie okablowania)
Ograniczający prąd
Ograniczenie prądu składania zapewnia utrzymanie napięcia wyjściowego do rozpoczęcia działania ograniczającego prądu. W ten sposób prąd zaczyna się zejść, obok ograniczania prądu. Konwencjonalnie, wyższe przeciążenie mocy prowadzi do obniżonego prądu, stąd zmniejszenie szans na uszkodzenia obwodu elektrycznego.
Niektóre z nich obejmują;
- Najpierw zmniejsza zużycie energii, ponieważ rosnące przeciążenie powoduje, że prąd spadnie. Jak to ma miejsce, zużycie energii zmniejsza się, a rozpraszanie ciepła tranzystora serii jest w godnym podtrzymywanym limicie.
- Następnie możesz wdrożyć swoje użycie w kilku elementach elektronicznych.
- Ponadto jest opłacalny. Przeważnie ograniczający obwód ograniczający obwody zintegrowane do regulowanego zasilania jest nieuniknioną cechą. Tak więc, będącym wymogiem sprawia, że koszt niemal niezauważalny.
Demerits;
- Ogranicznik fałdu jest bardziej złożony w porównaniu ze stałym ogranicznikiem prądu, ponieważ wymaga więcej elementów elektronicznych. Oznacza to również dodatkową złożoność zasilania liniowego.
- Po drugie, nie działa dobrze z obciążeniami nieliniowymi.
- Ponadto można wystąpić blokada, gdy używasz ograninika z urządzeniem niehmicznym. Jednocześnie urządzenia wyciągają ciągłe poziomy bieżące niezależnie od napięcia zasilania.
N / B - aby uniknąć stanu blokady, mata ogranicznika prądu z tyłu zawiera opóźnienie przejściowe.
3. Obliczanie rezystora ogranicznika aktualnego

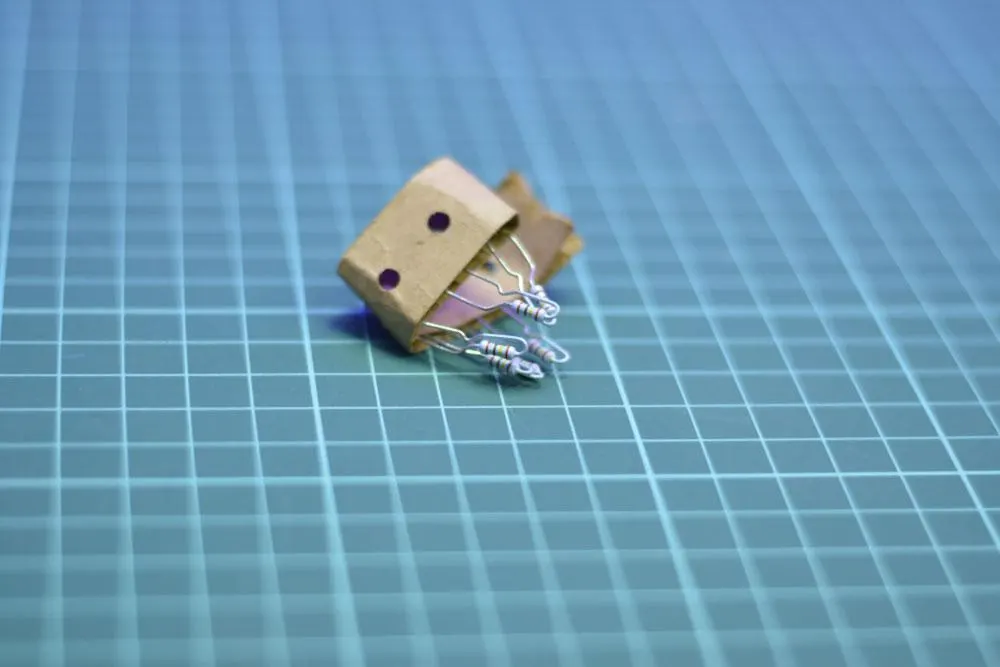

(Zastosowanie rezystorów w składnikach elektrycznych)
Aby obliczyć bieżący rezystor ogranicznika, będziemy musieli spojrzeć na poniższy rysunek. Rysunek wyświetla rezystor zmienny, którego można użyć, aby ustawić kontrolę bieżącej.
W przypadku R1 można go zastąpić o stałym rezystorze, obliczając go ze wskazaną formułą:
R1 (rezystor ograniczający) = VREF / prąd
Alternatywnie
R1 = 1,25 / prąd
R1 wattage = 1,25 x prąd
Uwaga: Różne diody LED mogą mieć różne prądy, a można je obliczyć, dzieląc optymalne napięcie do przodu o mocy (napięcie standardowe Watt (w 3,3 V)).
Na przykład dioda LED 2-WAT miałaby 2 / 3,3 V = 0,6 amperów lub 300 mA.
Obliczenia dotyczy również innych diod LED.
Dla tej części artykułu istnieje dyskusja na temat stosowania ograniczania prądu, aby zaprojektować obwód prędkości prądu LED.
Znaczenie obwodu prędkości bieżącej do diody LED
Diody LED wytwarzają efektywnie iluminacje i niskie zużycia. Ale czasami ich występy mogą mieć wpływ prąd i ciepło. Jest to szczególnie prawdziwe, gdy biorąc pod uwagę diody LED High Watt, ponieważ wytwarzają dużo ciepła.
Dioda LED, napędzana z dużymi prądami, dostaje gorąco obok jej tolerancji, a następnie zostanie uszkodzony. Z drugiej strony, niekontrolowane rozpraszanie ciepła w końcu zacznie rysować więcej prądu, a także przejść zniszczenie.
Dlatego ograniczenie aktualne pomaga ograniczyć problemy pod ręką.
Obwody aplikacji - projektowanie kontrolowanej prądu LED Light
Możesz użyć prądowego obwodu prędkości, aby skutecznie wykonać kontrolowane prądowe obwody lampowe LED z wysoką precyzją. Na przykład, w podłączeniu obwodu sterownika LED o powierzchni 30 watów, użyjesz o formule poniżej, aby obliczyć rezystor serii podłączonych.
R = (napięcie zasilania - całkowite napięcie do przodu do przodu) / prąd LED
R (Wats) = (napięcie zasilania - całkowita napięcie do przodu do przodu) X Prąd LED
Jeśli brakuje ci IC, możesz wybrać konfigurowanie dwubiegunowych tranzystorów połączonych lub kilku tranzystorów, aby utworzyć obwód sterowania prądem operacyjnym dla LED.

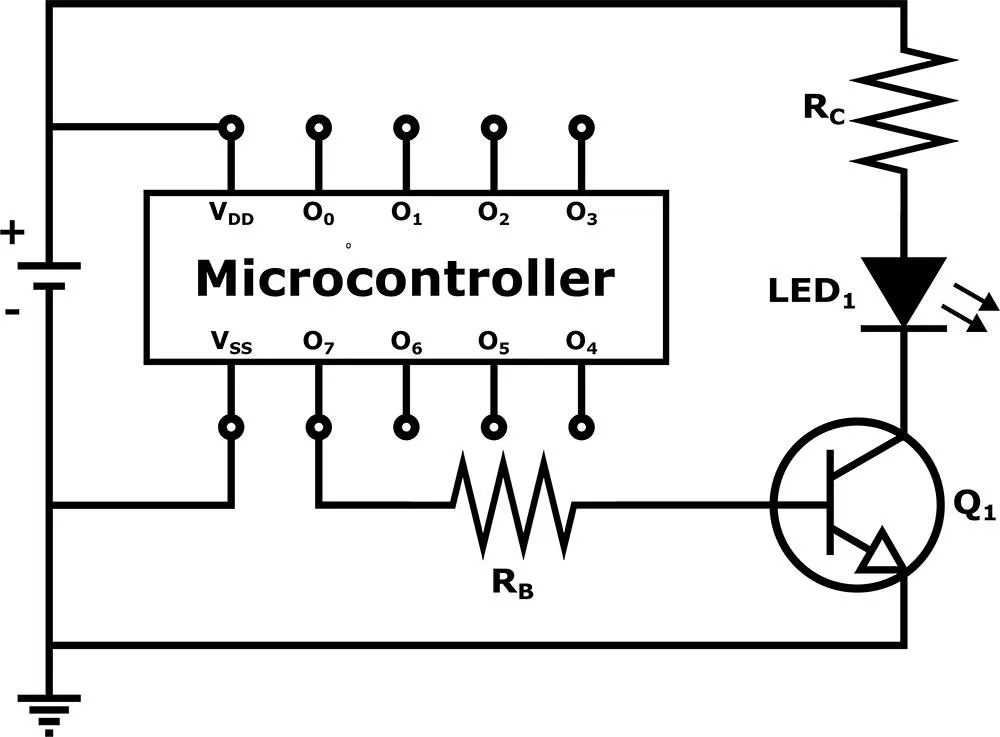

(Sterownik LED z tranzystorem)
Praktyczny sposób, dzięki którym możesz zaprojektować;
Używanie dwóch diod i rezystora

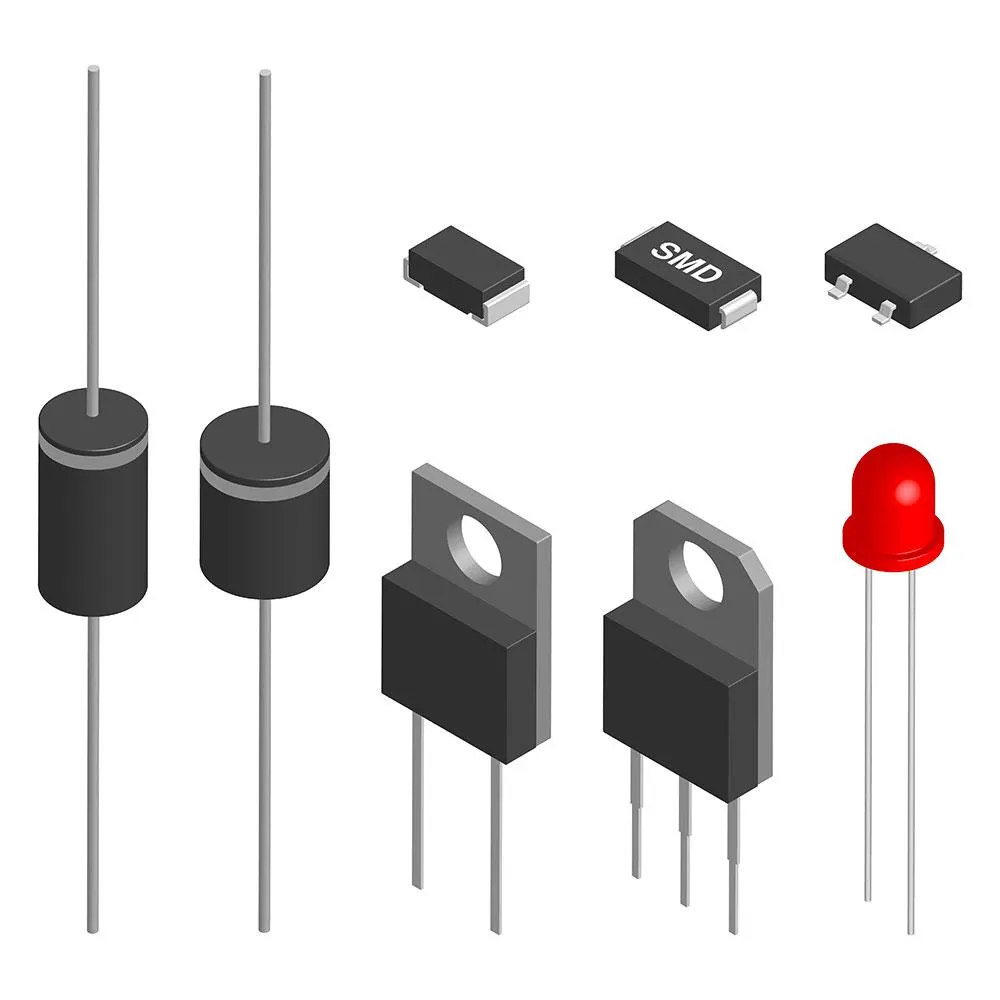

Diody typy jako elementy elektryczne.
Obwód zasilania użyje emitera tranzystora wyjściowego Pass z rezystorem rozsądkowym znalezionym w serii. Następnie umieścisz dwie diody między podstawą tranzystora a wyjściem obwodu, aby uzyskać efekt ograniczenia prądu.
Ponieważ obwód działa w normalnym zakresie, w całym rezystorze serii istnieje małe napięcie.
Małe napięcie i napięcie emitera bazowego są często zbyt małe, aby włączyć dwie prądy diodowe, ponieważ dwa krople złącze diodowe byłyby niemniej jednak wzrost liczby prądu w zwiększaniu napięcia w poprzek rezystora.
Musi istnieć równy spadek skrzyżowania emituarki bazowej i rezystor do dwóch diod do prowadzenia prądu, co ostatecznie równa się dwa krople złącze diodowe.
Rezystory obliczające
Określasz R1 o następującym wzorze:
R1 = (US - 0,7) Prąd HFE / obciążenia
US = napięcie zasilania
HFE = T1 do przodu prądu do przodu
Prąd obciążenia = LED prąd = 100 W / 35v = 2,5 amps
Jeśli chodzi o R2:
R2 = 0,7 / LED Prąd
Wniosek
Podsumowując, urządzenia elektroniczne ze stałym mocą wymagają środków bezpieczeństwa, aby działać przez długi czas. Ponadto środek bezpieczeństwa powinien wykorzystywać mniej dodatkowych elementów elektronicznych, bądź tani i być prosty do wdrożenia w urządzeniach. Aktualny ogranicznik pasuje do wszystkich wymienionych tutaj kategorii.
Co więcej, możesz go zintegrować, gdy ustawisz swój projekt. Jeśli jednak są jakieś pytania, które możesz mieć, skontaktuj się z nami. Z przyjemnością pomożemy.
