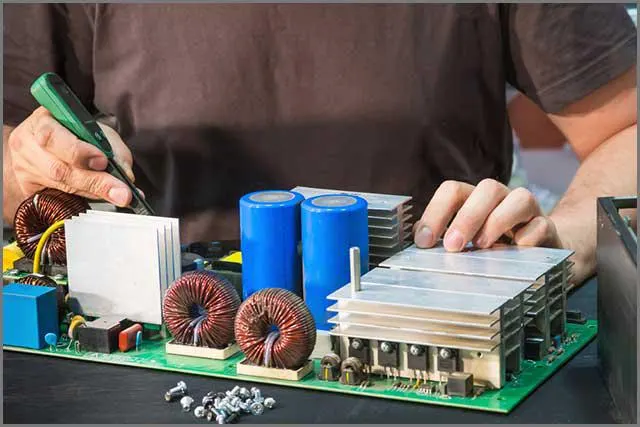

Napięcie DC to napięcie stałe: różnica potencjałów o stałej polaryzacji między wybranymi punktami obwodu. Prąd stały płynie w jednym kierunku, choć jego natężenie może się zmieniać. Do obliczeń w obwodach rezystancyjnych służy prawo Ohma; pozwala ono wyznaczyć zarówno prąd odbiornika, jak i spadek napięcia na przewodzie czy napięcie wyjściowe dzielnika.
Napięcie a prąd stały — co oznaczają te pojęcia?
Napięcie i prąd opisują różne wielkości. Napięcie jest różnicą potencjałów elektrycznych między dwoma punktami. Określa pracę przypadającą na jednostkowy ładunek dodatni przenoszony między tymi punktami. Jego jednostką jest wolt: 1 V odpowiada 1 dżulowi pracy na 1 kulomb ładunku. Prąd opisuje przepływ ładunku, a jego natężenie podajemy w amperach.
Określenie DC odnosi się do prądu jednokierunkowego. Nie należy zatem utożsamiać stałego kierunku przepływu z niezmienną wartością natężenia. W obwodzie zasilanym napięciem stałym prąd zależy również od podłączonego obciążenia. Baterie i akumulatory są źródłami zasilania DC, a wiele układów elektronicznych korzysta właśnie z takiego zasilania.
Czym różnią się DC i AC?
Prąd przemienny AC okresowo zmienia kierunek, natomiast prąd stały DC zachowuje jeden kierunek przepływu. To podstawowa różnica, od której warto zacząć porównanie. Nie wynika z niej jednak, że każdy układ DC ma większą sprawność albo mniejsze straty niż układ AC.
| Cecha | DC — prąd stały | AC — prąd przemienny |
|---|---|---|
| Kierunek przepływu | Jednokierunkowy | Okresowo się zmienia |
| Zmiana rodzaju zasilania | Falownik przekształca DC w AC | Prostownik przekształca AC w DC |
| Przykładowe zastosowanie | Zasilanie elektroniki i urządzeń akumulatorowych | Zasilanie wielu urządzeń domowych z sieci |
Warto zapamiętać zwłaszcza funkcje przekształtników: prostownik służy do uzyskania DC z AC, a falownik realizuje zamianę odwrotną. Tych nazw nie można używać zamiennie. W dalszych obliczeniach rozpatrujemy obwody rezystancyjne zasilane napięciem stałym.

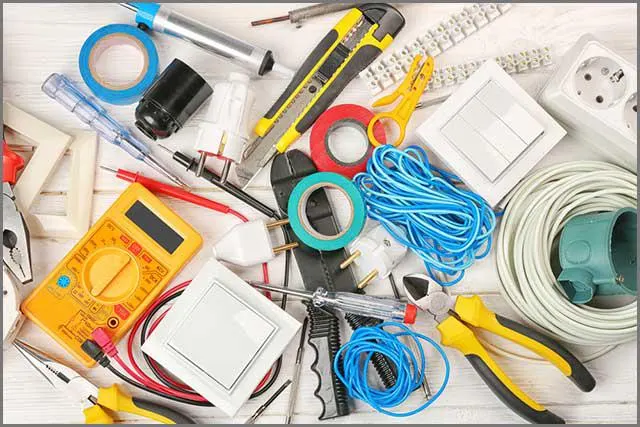

Jak zmierzyć napięcie DC multimetrem?
Napięcie mierzy się między dwoma punktami obwodu. Może to być pomiar na zaciskach źródła, na odbiorniku albo między wybranym punktem układu a masą. Przed odczytem trzeba więc ustalić, jaką różnicę potencjałów chcemy sprawdzić.
- Podłącz czarny przewód pomiarowy do gniazda COM, a czerwony do gniazda oznaczonego V.
- Wybierz funkcję pomiaru napięcia stałego DC.
- Przyłóż czarną sondę do punktu odniesienia, a czerwoną do badanego punktu; przy sprawdzaniu źródła będą to odpowiednio zaciski ujemny i dodatni.
- Odczytaj napięcie i zapisz, między którymi punktami zostało zmierzone.
Taka procedura dotyczy napięcia. Wyniku podanego w woltach nie należy opisywać jako natężenia prądu. Sam odczyt napięcia bez wskazania punktu odniesienia bywa też niejednoznaczny przy analizie obwodu.
Prawo Ohma i moc w obwodzie DC
Dla elementu omowego o stałej rezystancji prąd jest wprost proporcjonalny do napięcia. W polskim zapisie napięcie zwykle oznaczamy literą U; w poniższych wzorach I oznacza natężenie prądu, a R rezystancję:
U = I · R; I = U / R; R = U / I.
Napięcie podstawiamy w woltach, natężenie w amperach, a rezystancję w omach. Przykład obliczeniowy z założonymi wartościami: przy napięciu 5 V i prądzie 20 mA otrzymujemy R = 5 V / 20 mA = 250 Ω. W innym przykładzie, przy założeniu napięcia 12 V na rezystorze 220 Ω, prąd wynosi około 54,5 mA.
Moc obliczamy ze wzoru P = U · I, a dla rezystora również P = I² · R. Wynik podajemy w watach. Warto odróżniać moc pobieraną przez odbiornik od mocy traconej w rezystancji przewodów. Obie wielkości wynikają z napięcia i prądu, ale dotyczą innych części obwodu.
Typowe napięcia DC w praktyce
Nie istnieje jedna wartość napięcia właściwa dla wszystkich urządzeń DC. Poniższa tabela zestawia przykładowe poziomy stosowane w różnych zastosowaniach. Są to wartości nominalne lub typowe, a nie wyniki pomiarów konkretnego urządzenia.
| Zastosowanie | Napięcie DC |
|---|---|
| Ogniwo do latarki | 1,5 V |
| Instalacja samochodu osobowego | Nominalnie 12 V |
| Ciężarówki z silnikiem Diesla, maszyny rolnicze i budowlane | Często 24 V |
| Układ niskonapięciowy pojazdu elektrycznego | Zwykle 12 V |
| Układ wysokonapięciowy pojazdu elektrycznego | Typowo 300–400 V |
| Zasilanie telekomunikacyjne | −48 V DC |
Tabela pomaga rozpoznać kontekst zastosowania, lecz nie zastępuje danych konkretnego układu. W dalszych przykładach napięcie zasilania jest założeniem obliczeniowym, które podajemy osobno dla analizowanego obwodu.
Rezystancja przewodu: długość i przekrój
Przewód ma rezystancję, dlatego przepływ prądu powoduje na nim spadek napięcia. Dla jednorodnego przewodnika obowiązuje zależność R = ρ · ℓ / a, gdzie ρ to rezystywność w Ω·m, ℓ — długość w metrach, a a — pole przekroju w m². Przy tym samym materiale większa długość zwiększa rezystancję, a większy przekrój ją zmniejsza.
Do obliczeń można też wykorzystać rezystancję przypadającą na jednostkę długości. Dane w tabeli dotyczą litego drutu miedzianego w temperaturze 20 °C, o przewodności 100% IACS.
| Rozmiar AWG | Średnica | Pole przekroju | Rezystancja na metr |
|---|---|---|---|
| AWG 18 | 1,024 mm | 0,823 mm² | 20,95 mΩ/m |
| AWG 22 | 0,644 mm | 0,326 mm² | 52,96 mΩ/m |
| AWG 24 | 0,511 mm | 0,205 mm² | 84,22 mΩ/m |
W obwodzie z przewodem zasilającym i powrotnym liczy się ich łączna długość. Odległość odbiornika od źródła nie jest więc długością całej pętli prądowej. Tabela podaje rezystancję, a nie dopuszczalny prąd obciążenia przewodu.
Spadek napięcia na przewodzie — przykład obliczeniowy
Przyjmijmy następujące wartości: zasilanie 12 V, prąd odbiornika 2 A oraz odległość od zasilacza 5 m. Przewód zasilający i powrotny tworzą pętlę o długości 10 m. Dla AWG 22 przyjmujemy rezystancję jednostkową 52,96 mΩ/m z powyższej tabeli.
- Rezystancja pętli: R = 52,96 mΩ/m · 10 m = 0,5296 Ω.
- Spadek napięcia: ΔU = I · R = 2 A · 0,5296 Ω ≈ 1,059 V.
- Napięcie na odbiorniku: U = 12 V − ΔU ≈ 10,94 V.
- Moc tracona w przewodzie: P = I² · R ≈ 2,12 W.
To wynik modelowego obliczenia, nie pomiar instalacji. Pokazuje jednak, dlaczego samo napięcie na zaciskach zasilacza nie opisuje jeszcze warunków zasilania odbiornika.
Dla porównania, przy tych samych założonych wartościach, lecz z przewodem AWG 18, rezystancja pętli wynosi 0,2095 Ω. Spadek napięcia to około 0,419 V, napięcie na odbiorniku około 11,58 V, a strata mocy około 0,84 W. Większy przekrój ogranicza tutaj zarówno spadek napięcia, jak i moc traconą w przewodzie.
Porównanie dotyczy wyłącznie podanych założeń. Nie stanowi potwierdzenia obciążalności przewodu ani zgodności instalacji z wymaganiami konkretnego urządzenia. Do oceny zasilania potrzebne są również wymagania samego odbiornika.
Dzielnik napięcia: obliczenia bez obciążenia i z obciążeniem
Dzielnik rezystancyjny składa się z rezystorów R1 i R2 połączonych szeregowo. Napięcie wejściowe obejmuje oba rezystory, a wyjściowe mierzymy na R2. Przy braku obciążenia wyjścia, czyli gdy Iout = 0, obowiązuje wzór:
Vout = Vin · R2 / (R1 + R2).
Symbole Vin i Vout oznaczają odpowiednio napięcie wejściowe i wyjściowe. Przykład obliczeniowy z założonymi wartościami: Vin = 12 V, R1 = 10 kΩ, R2 = 5 kΩ, wyjście nieobciążone.
- Napięcie wyjściowe: Vout = 12 V · 5 kΩ / (10 kΩ + 5 kΩ) = 4,0 V.
- Prąd dzielnika: I = 12 V / 15 000 Ω = 0,8 mA.
- Spadek napięcia na R1: 8,0 V.
- Moc wydzielana w R1: P = (0,8 mA)² · 10 kΩ = 6,4 mW.
Teraz załóżmy dołączenie obciążenia 10 kΩ równolegle do R2. Rezystancja zastępcza tego połączenia wynosi około 3333 Ω, więc Vout ≈ 12 V · 3333 Ω / (10 000 Ω + 3333 Ω) ≈ 3,0 V. Napięcie spadło z 4,0 V wskutek obciążenia wyjścia, mimo że napięcie wejściowe pozostało takie samo.
Wzoru dla nieobciążonego dzielnika nie należy zatem bez sprawdzenia stosować po podłączeniu odbiornika. Prąd wyjściowy musi być uwzględniony w obliczeniach albo odpowiednio mały względem prądu dzielnika. Gdy obciążenie się zmienia, zmienia się także napięcie wyjściowe. Sam dzielnik rezystancyjny nie podwyższa napięcia ponad wejściowe ani nie odwraca jego polaryzacji.
Lista kontrolna przed oceną zasilania DC
Przed obliczeniami lub pomiarem uporządkuj dane. Dzięki temu łatwiej ustalić, czy rozbieżność wynika z punktu pomiaru, rezystancji przewodów, czy obciążenia dzielnika.
- Wskaż mierzoną wielkość: napięcie w woltach, natężenie w amperach albo rezystancję w omach.
- Ustal punkt odniesienia: zapisz, między którymi punktami obwodu określasz napięcie.
- Oddziel założenia od odczytów: nominalne napięcie źródła nie jest wynikiem pomiaru na odbiorniku.
- Policz pełną pętlę przewodów: uwzględnij drogę zasilania i powrotu prądu.
- Sprawdź dane przewodu: podane rezystancje odnoszą się do określonego materiału i temperatury.
- Uwzględnij obciążenie dzielnika: wynik dla wyjścia nieobciążonego może różnić się od napięcia po podłączeniu odbiornika.
- Oblicz straty mocy: spadek napięcia na rezystancji przewodu oznacza także wydzielanie się w nim mocy.
FAQ — pytania o napięcie DC
Czy napięcie DC i prąd stały oznaczają to samo?
Nie. Napięcie jest różnicą potencjałów i wyrażamy je w woltach. Prąd to przepływ ładunku, a jego natężenie mierzymy w amperach. Określenie DC wskazuje na stały kierunek przepływu prądu.
Czy prostownik zamienia DC na AC?
Nie. Prostownik przekształca AC w DC. Do zamiany napięcia stałego na przemienne służy falownik. Warto rozróżniać te funkcje podczas opisywania toru zasilania.
Dlaczego odbiornik ma niższe napięcie niż zasilacz?
Jedną z przyczyn jest spadek napięcia na rezystancji przewodów. W rozpatrywanym obwodzie wyznacza go zależność ΔU = I · R, przy czym R obejmuje przewód zasilający i powrotny.
Czy dzielnik rezystancyjny zapewnia stałe napięcie przy każdym obciążeniu?
Nie. Obciążenie zmienia napięcie wyjściowe dzielnika. Obliczenie dla nieobciążonego wyjścia jest punktem wyjścia; po dołączeniu odbiornika trzeba uwzględnić jego wpływ na układ.
Podsumowanie
Analizę zasilania DC zacznij od rozróżnienia napięcia, prądu i rezystancji. Następnie określ punkty pomiaru, zastosuj prawo Ohma i uwzględnij pełną długość przewodów. Przy dzielniku sprawdź również obciążenie wyjścia. Takie podejście pozwala obliczyć napięcie na odbiorniku i straty mocy bez mylenia wartości nominalnych, założeń obliczeniowych i rzeczywistych pomiarów.
