Oryginalny rysunek PCB, czyli dokumentacja graficzna płytki drukowanej, nie jest już tylko technicznym załącznikiem do projektu.
Dobrze przygotowany projekt PCB decyduje o tym, czy płytkę da się wyprodukować powtarzalnie, poprawnie zmontować i bezpiecznie uruchomić.
Współczesne PCB łączą dużą gęstość upakowania, coraz mniejsze obudowy komponentów i coraz ostrzejsze wymagania produkcyjne. Dlatego sam schemat elektryczny nie wystarcza: potrzebny jest układ ścieżek, poprawne warstwy, pliki Gerber, dane wierceń, maska lutownicza i opis, które producent może bezpiecznie przenieść na realny laminat.
Im mniejsze i bardziej złożone urządzenie, tym większe znaczenie ma precyzja dokumentacji.
Jeżeli projektant chce uniknąć poprawek, opóźnień i kosztownych błędów, musi rozumieć nie tylko elektronikę, ale też ograniczenia procesu PCB: szerokości ścieżek, grubość miedzi, odstępy izolacyjne, średnice otworów, wykończenie powierzchni i wymagania montażowe.
1. Co to jest PCB
PCB (Printed Circuit Board), czyli płytka drukowana, jest mechaniczną i elektryczną podstawą większości urządzeń elektronicznych. Zastępuje przewody połączeniowe uporządkowanym układem ścieżek miedzianych, pól lutowniczych, przelotek i warstw izolacyjnych. To na niej montuje się rezystory, kondensatory, układy scalone, złącza, elementy mocy i moduły komunikacyjne.

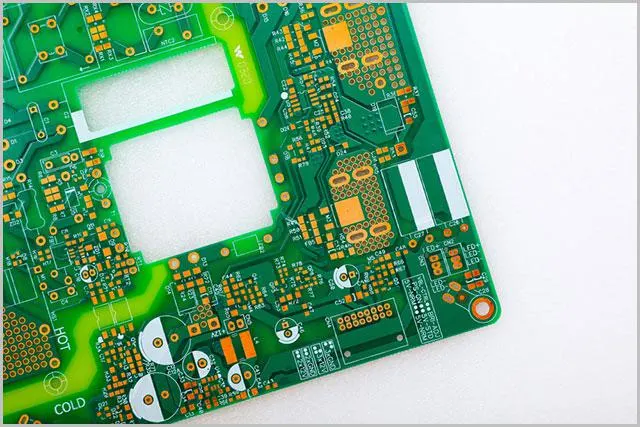

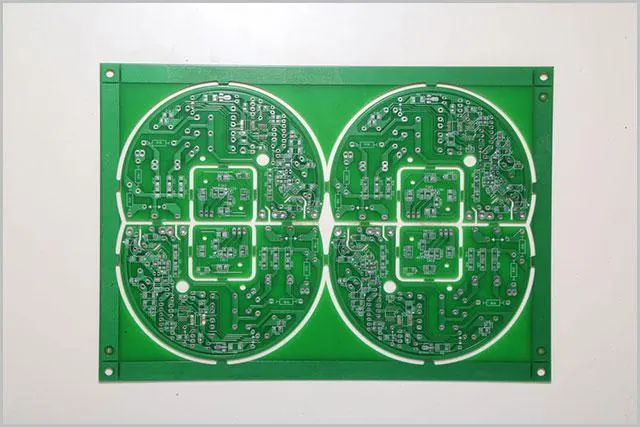

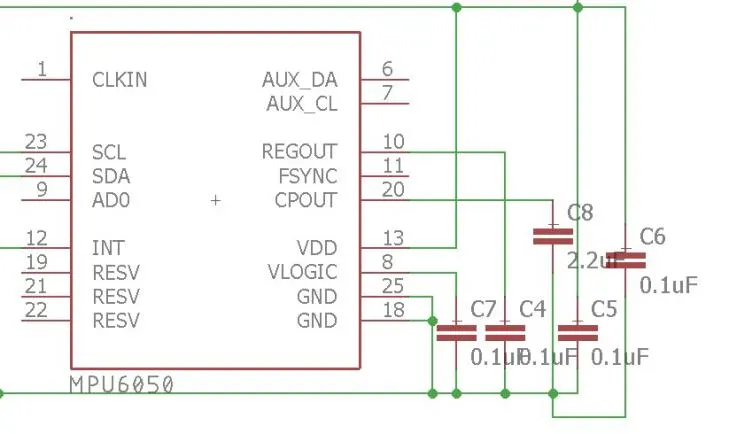

Rysunek 1. Przykład płytki drukowanej.
Płytka PCB porządkuje połączenia elektryczne, ale jednocześnie spełnia funkcję konstrukcyjną: utrzymuje komponenty w odpowiednich miejscach, odprowadza ciepło i umożliwia montaż urządzenia w obudowie.
1.1 Kompozycja PCB

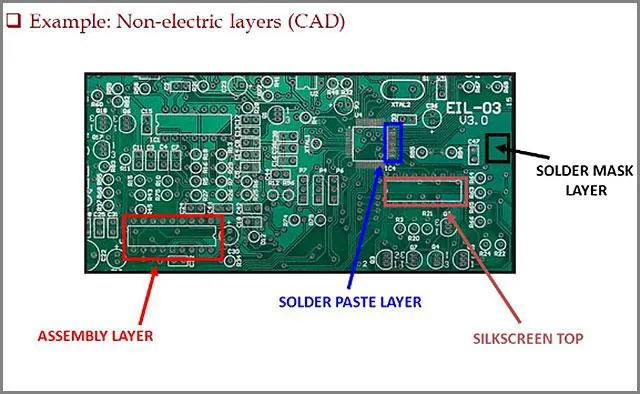

Typowa płytka PCB składa się z laminatu, najczęściej FR-4, warstw miedzi, maski lutowniczej oraz nadruku opisowego, nazywanego sitodrukiem lub legendą. W płytkach wielowarstwowych dochodzą warstwy wewnętrzne, prepregi i rdzenie, które po prasowaniu tworzą jedną strukturę.
Każda z tych warstw musi być zaprojektowana z uwzględnieniem technologii produkcji. Błędy w rozstawie pól, średnicach otworów, odstępach między ścieżkami albo opisach komponentów zwykle wychodzą dopiero podczas produkcji lub montażu, gdzie są już znacznie droższe do naprawienia.
1.2 Oryginalny rysunek PCB — rysunek PCB
„Rysunek PCB” lub „rysunek produkcyjny PCB” to praktyczny opis geometrii płytki: przebiegu ścieżek, kształtu pól lutowniczych, przelotek, obrysów, stref wyłączenia, opisów, maski lutowniczej i pasty. W nowoczesnym projektowaniu nie jest to odręczny rysunek, lecz zestaw danych wygenerowanych z programu EDA/CAD.
Smartfony, zegarki, moduły IoT i elektronika medyczna pokazują, jak daleko rozwinęła się technologia PCB. Mała płytka może dziś obsługiwać zasilanie, komunikację radiową, szybkie interfejsy cyfrowe i układy sensoryczne, ale tylko wtedy, gdy projekt uwzględnia ograniczenia produkcji i montażu.
PCB bywa też nośnikiem formy wizualnej. Kolor maski, kształt obrysu, sitodruk, podświetlenie LED i odsłonięte pola miedzi pozwalają tworzyć breloki, gadżety, panele frontowe czy krótkie serie produktów promocyjnych. Taka płytka nadal musi jednak spełniać wymagania technologiczne, nawet jeśli pełni również funkcję dekoracyjną.

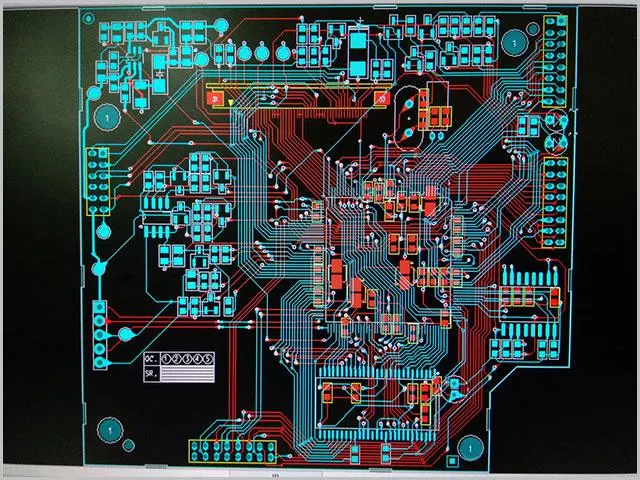

Rysunek 2. Projekt płytki PCB jako element techniczny i wizualny.
1.3 Oryginalny rysunek PCB — jak wytwarza się PCB
Produkcja PCB zaczyna się od kompletnej dokumentacji: plików Gerber lub ODB++, pliku wierceń Excellon, rysunku mechanicznego, specyfikacji materiału, grubości miedzi, wykończenia powierzchni i wymagań kontroli. Dopiero taki pakiet pozwala producentowi przejść od projektu do fizycznej płytki.
Przekształcanie projektu PCB w kliszę fotograficzną
W klasycznym procesie fotochemicznym wzór każdej warstwy PCB jest przenoszony na film lub bezpośrednio na laminat metodą obrazowania laserowego. Osobne dane opisują warstwy miedzi, maskę lutowniczą, pastę, sitodruk i obrys płytki.
Oryginalny rysunek PCB — przeniesienie wzoru na miedź
Następnie wzór trafia na warstwę miedzi. Laminat jest czyszczony, pokrywany materiałem światłoczułym, naświetlany i wywoływany, a niepotrzebna miedź jest usuwana w procesie trawienia. W płytkach z otworami metalizowanymi dochodzą wiercenie oraz galwanizacja, dzięki którym przelotki i otwory komponentów przewlekanych łączą warstwy elektrycznie.
Oryginalny rysunek PCB — nakładanie maski lutowniczej
Maska lutownicza chroni miedź przed utlenianiem i ogranicza ryzyko zwarć podczas lutowania. Nakłada się ją jako warstwę polimerową, a następnie naświetla i wywołuje tak, aby odsłonięte pozostały tylko pola lutownicze, testpointy i inne zaprojektowane miejsca kontaktu.
Wykończenie powierzchni
Aby pola lutownicze zachowały lutowność, stosuje się wykończenie powierzchni, na przykład HASL, ENIG, srebro immersyjne, cynę immersyjną lub OSP. Dobór zależy od budżetu, trwałości magazynowej, wymagań montażu, skoku wyprowadzeń i rodzaju komponentów.
Oryginalny rysunek PCB — druk sitodruku
Sitodruk, czyli warstwa opisowa, ułatwia montaż, inspekcję i serwis. Oznaczenia referencyjne, polaryzacja, numery złączy i znaki kontrolne powinny być czytelne, ale nie mogą nachodzić na pady ani miejsca lutowania.
Po przygotowaniu warstw projekt należy wyeksportować i sprawdzić w przeglądarce Gerber, zanim trafi do produkcji.
2. Skanowanie grafiki PCB — skuteczna konwersja projektu
2.1 Jak skanować kompozycję PCB w pliku Gerber
Po zakończeniu layoutu PCB trzeba wyeksportować projekt do formatu produkcyjnego. Najczęściej są to pliki Gerber w standardzie RS-274X lub nowszym X2, uzupełnione o dane wierceń Excellon. Gerber opisuje geometrię poszczególnych warstw, a producent wykorzystuje go do przygotowania procesu fotolitografii, wiercenia, kontroli i frezowania obrysu.
2.2 Oryginalny rysunek PCB — katalog Gerber
Komplet Gerberów zawiera osobne pliki dla warstw miedzi, maski lutowniczej, pasty lutowniczej, sitodruku, obrysu i ewentualnych warstw mechanicznych. Starszy format RS-274-D wymagał oddzielnych tabel apertur, dlatego dziś w praktyce stosuje się RS-274X lub Gerber X2, gdzie parametry narzędzi i metadane są zapisane w pliku.
Rysunek 3. Katalog plików Gerber.
Oryginalny rysunek PCB — instrukcja konwersji 2.3
Konwersja projektu do plików Gerber powinna być wykonana w tym samym programie, w którym powstał layout, albo w narzędziu w pełni obsługującym dany format wejściowy. Najważniejsze jest nie samo kliknięcie „eksport”, lecz kontrola, czy warstwy, jednostki, otwory i obrys zostały zapisane prawidłowo.
Krok pierwszy Instalacja oprogramowania CAD
Do projektowania PCB używa się specjalistycznego oprogramowania EDA, takiego jak KiCad, Altium Designer, OrCAD, Eagle, EasyEDA lub inne narzędzia zgodne z wymaganiami projektu. Program powinien umożliwiać eksport Gerberów, plików wierceń i raportów produkcyjnych.
Krok drugi Otwórz oprogramowanie CAD
Otwórz projekt w programie CAD i sprawdź podstawowe ustawienia: jednostki, grubość płytki, układ warstw, klasy sieci, reguły projektowe, nazwy warstw oraz obrys mechaniczny. Warto uruchomić kontrolę DRC jeszcze przed eksportem.
Oryginalny rysunek PCB — krok trzeci: wybierz plik
Jeżeli pracujesz na istniejącym projekcie, wybierz właściwy plik PCB lub plik projektu. Przy imporcie z innego systemu CAD sprawdź, czy nie zniknęły footprinty komponentów, otwory, warstwy mechaniczne ani definicje reguł.
Oryginalny rysunek PCB — krok czwarty: wybierz format Gerber
W menu eksportu wybierz format Gerber, najlepiej RS-274X lub X2, jeśli producent go obsługuje. Nie pomijaj okna opcji eksportu: właśnie tam wybiera się warstwy, jednostki, dokładność zapisu, format otworów i dodatkowe pliki pomocnicze.
Krok piąty Importuj wybrany element
Jeżeli konwertujesz dane z formatu pośredniego, na przykład DXF lub GDSII, zwróć uwagę na skalę, jednostki i elementy tekstowe. Tekst mechaniczny może być potrzebny w dokumentacji, ale nie powinien przypadkowo trafić na warstwę miedzi albo maski.
Oryginalny rysunek PCB — krok szósty: wymagania konwersji
Skonfiguruj eksport zgodnie z wymaganiami producenta: zaznacz warstwy miedzi, maski, pasty, sitodruku, obrysu, wiercenia i warstwy mechaniczne. Dołącz informację o grubości laminatu, grubości miedzi, wykończeniu powierzchni oraz tolerancjach, jeśli projekt ich wymaga.
Krok siódmy: sprawdź komplet plików PCB
Dla płytek wielowarstwowych upewnij się, że eksport obejmuje wszystkie warstwy i że ich kolejność odpowiada rzeczywistemu układowi warstw. Błąd w kolejności warstw wewnętrznych może całkowicie zmienić impedancję, prowadzenie zasilania albo ekranowanie sygnałów.
Oryginalny rysunek PCB — krok ósmy: przeprowadź konwersję

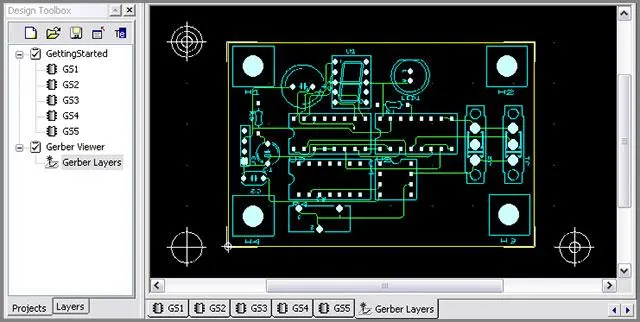

Po eksporcie otwórz komplet plików w niezależnej przeglądarce Gerber. Sprawdź obrys, odbicie warstw, pozycje otworów, średnice wierceń, maskę lutowniczą, pastę i sitodruk. Dopiero po takiej kontroli spakuj pliki produkcyjne i przekaż je do wyceny lub produkcji.
Rysunek 4. Kontrola projektu przed produkcją.
Na tym etapie warto wychwycić każdy błąd, bo po uruchomieniu produkcji korekta oznacza zwykle nową partię płytek.
3. Oryginalny rysunek PCB — wprowadzenie do typów PCB
Płytki drukowane są obecne w niemal każdym urządzeniu elektronicznym: od pilota i ładowarki, przez czujniki przemysłowe, aż po sprzęt medyczny i systemy komunikacyjne. Różne zastosowania wymagają jednak różnych konstrukcji PCB.
Od prostej płytki jednostronnej po wielowarstwową płytkę HDI, wybór technologii wpływa na koszt, rozmiar, niezawodność, chłodzenie i możliwość montażu.
Planując projekt, trzeba więc dobrać typ płytki do funkcji urządzenia, środowiska pracy, ilości produkcyjnej i budżetu. Poniżej znajduje się krótki przegląd najczęściej spotykanych konstrukcji.
Jednostronne PCB (Single-Sided PCBs)
Jednostronna PCB ma jedną warstwę miedzi na podłożu izolacyjnym. Na miedź nakłada się maskę lutowniczą, a na końcu sitodruk z oznaczeniami elementów. To najprostsza i zwykle najtańsza konstrukcja, dobra dla nieskomplikowanych układów o małej gęstości połączeń.
Oryginalny rysunek PCB — dwustronne płytki drukowane
Dwustronne płytki PCB mają miedź po obu stronach laminatu. Połączenia między warstwami wykonuje się przez otwory metalizowane, czyli przelotki. Taka konstrukcja pozwala prowadzić więcej ścieżek, zmniejszyć wymiary płytki i łączyć montaż powierzchniowy SMT z elementami przewlekanymi THT.
Wielowarstwowe płytki drukowane
Płytki wielowarstwowe zawierają więcej niż dwie warstwy miedzi rozdzielone materiałami izolacyjnymi. Typowe konstrukcje mają 4, 6, 8, 10 lub więcej warstw. Stosuje się je w komputerach, urządzeniach medycznych, systemach radiowych, sterownikach przemysłowych i wszędzie tam, gdzie potrzebne są płaszczyzny zasilania, kontrolowana impedancja albo duża gęstość połączeń.
Oryginalny rysunek PCB — płytki PCB typu flex
Elastyczne PCB, czyli flex PCB, powstają na giętkim podłożu, najczęściej z poliimidu. Mogą pracować w miejscach, gdzie sztywna płytka nie zmieściłaby się lub pękłaby przy ruchu. Produkcja jest bardziej wymagająca niż w przypadku prostych płytek sztywnych, ale flex pozwala ograniczyć złącza, przewody i objętość urządzenia.

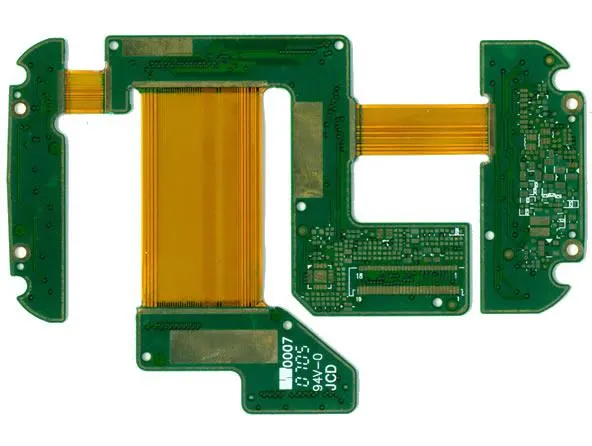

Stosuje się również konstrukcje sztywno-elastyczne, czyli rigid-flex, łączące sekcje sztywne i elastyczne w jednej płytce. Każdy z tych typów wymaga innych reguł projektowych, dlatego układ płytki nie powinien być oderwany od technologii produkcji.

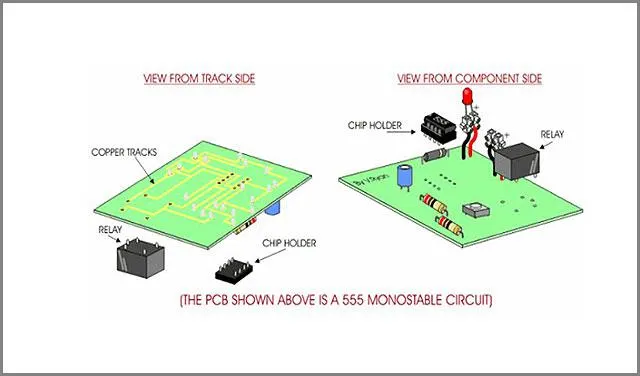

Obrazek 5. Projekt produkcyjny PCB.
4. Oryginalny rysunek PCB — wytyczne projektowania
Obwód drukowany jest szkieletem urządzenia elektronicznego. Aby spełnił swoją rolę, projekt musi jednocześnie uwzględniać wymagania elektryczne, mechaniczne, termiczne i produkcyjne. Dobre wytyczne projektowe nie są formalnością, lecz sposobem ograniczenia ryzyka na etapie produkcji.
Rola PCB polega na zapewnieniu stabilnych ścieżek dla sygnałów i zasilania oraz mechanicznego mocowania komponentów. Inaczej projektuje się prosty zegar cyfrowy, inaczej przetwornicę mocy, a jeszcze inaczej płytkę z szybkim interfejsem USB, Ethernet lub RF.
Do projektowania używa się programów takich jak KiCad, OrCAD, Altium Designer i innych systemów EDA. Po zakończeniu układu ścieżek projekt eksportuje się do formatu produkcyjnego, najczęściej Gerber, ODB++ albo IPC-2581. Te pliki są czytelne dla narzędzi CAM używanych przez producenta PCB.
W procesie produkcyjnym każda warstwa płytki ma własny obraz technologiczny. Dla warstw miedzi oznacza on geometrię ścieżek i pól, dla maski lutowniczej obszary odsłonięte, dla pasty apertury szablonu, a dla sitodruku opisy pomocnicze.
W uproszczeniu dane produkcyjne wskazują, gdzie miedź ma pozostać, gdzie ma zostać odsłonięta do lutowania i gdzie mają pojawić się oznaczenia. W praktyce interpretacja zależy od typu warstwy, dlatego nazewnictwo plików i dokumentacja muszą być jednoznaczne.
Po rozmieszczeniu komponentów zgodnie ze schematem projektant prowadzi ścieżki na podstawie netlisty. To etap, na którym decydują się długości połączeń, szerokości ścieżek, powroty prądów, pętle masy, separacja sygnałów wrażliwych oraz dostępność pól do montażu i testów.

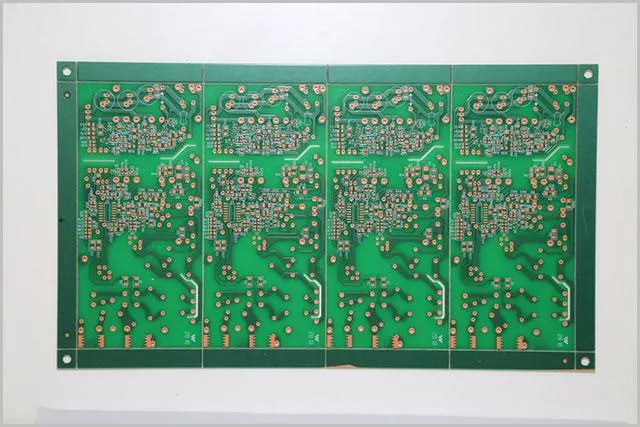

Obraz 6. Projektowanie ścieżek PCB.
Aby struktura płytki była poprawna, ścieżki miedziane, przelotki i otwory muszą być wyrównane z warstwami projektu.
Ścieżki miedziane tworzą połączenia między komponentami, a całość składa się na projekt produkcyjny płytki PCB.
W produkcji wieloetapowej otwory mogą być najpierw aktywowane i metalizowane, a następnie warstwy miedzi są trawione zgodnie z przygotowanym obrazem. Celem jest pozostawienie tylko tych obszarów przewodzących, które wynikają z projektu.
Po trawieniu nakłada się maskę lutowniczą, wykonuje wykończenie powierzchni, nanosi sitodruk i przeprowadza obróbkę mechaniczną. Kolejność oraz szczegóły procesu zależą od typu płytki, liczby warstw i wymagań zamówienia.
Gotowe PCB powinny przejść kontrolę, w tym test elektryczny ciągłości i zwarć. Przy produkcji seryjnej stosuje się testery z adapterem igłowym, a przy prototypach często test latającymi sondami. Test potwierdza, że sieci elektryczne odpowiadają dokumentacji, choć nie zastępuje funkcjonalnego testu całego urządzenia po montażu.
Weryfikacja zaczyna się jednak wcześniej: od DRC w programie projektowym, przeglądu Gerberów, sprawdzenia BOM i footprintów oraz analizy DFM. Dzięki temu producent może wskazać problemy przed uruchomieniem procesu.
Tak powstaje kompletny projekt produkcyjny PCB. Poniższe zasady pomagają uniknąć najczęstszych błędów, szczególnie przy pierwszych prototypach i projektach przenoszonych z wersji hobbystycznej do produkcji.
5. Zasady i zalecenia dla projektu PCB
Nawet poprawnie narysowany schemat nie gwarantuje działającej płytki. Jeżeli komponenty są źle rozmieszczone, ścieżki zbyt wąskie, odstępy za małe albo pola niezgodne z realnymi obudowami, gotowy produkt może być trudny w montażu albo zawodny w pracy. Dlatego przed produkcją warto sprawdzić kilka obszarów krytycznych.
Najważniejsze parametry to prąd, napięcie, impedancja, temperatura pracy, odstępy między przewodnikami i możliwości technologiczne producenta. Szerokość ścieżki wynika głównie z prądu i dopuszczalnego wzrostu temperatury, a odstęp między przewodnikami z różnicy potencjałów, norm bezpieczeństwa i środowiska pracy.
Zignorowanie prześwitów może prowadzić do zwarć, przebić, upływności, problemów EMC albo awarii zasilania. Reguły trzeba ustawić w CAD zgodnie z wymaganiami projektu i potwierdzić je z producentem, zwłaszcza przy wysokich napięciach, dużych prądach, pracy w wilgoci lub zanieczyszczeniach.
Ścieżki Obszar ograniczony

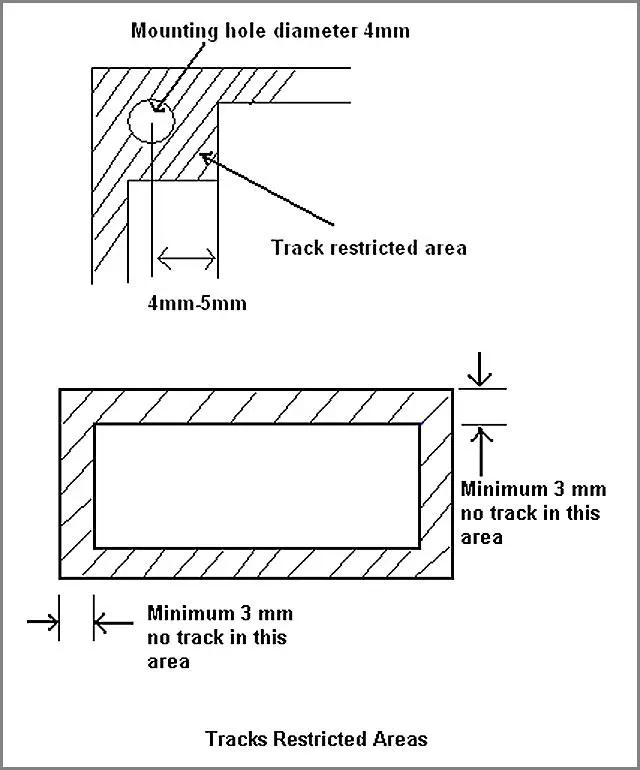

W projekcie należy wyznaczyć obszary, w których nie wolno prowadzić ścieżek ani umieszczać elementów. Dotyczy to między innymi krawędzi panelu, miejsc frezowania, nacięć V-score, otworów montażowych, stref pod śruby, prowadnic, zacisków testowych i elementów mechanicznych obudowy.
Ścieżka poprowadzona zbyt blisko krawędzi lub otworu montażowego może zostać uszkodzona podczas frezowania, depanelizacji albo dokręcania dystansu. Przy otworach pod śruby zwykle stosuje się odpowiedni keep-out dla miedzi i komponentów, a w razie potrzeby osobne pola masy lub podkładki zgodne z funkcją mechaniczną.
Obrazek 7. Obszary ograniczone dla prowadzenia ścieżek.

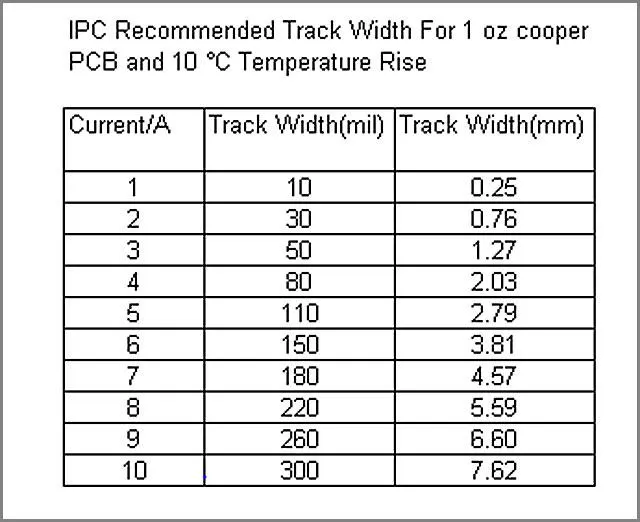

Zalecana grubość i szerokość przewodników zależy od prądu, dopuszczalnego wzrostu temperatury, grubości miedzi i położenia warstwy. Standardowa miedź 1 oz/ft² ma grubość około 35 µm; dla większych prądów stosuje się na przykład 2 oz/ft² lub 3 oz/ft², czyli odpowiednio około 70 µm i 105 µm. Same wartości trzeba dobrać obliczeniowo, korzystając z reguł IPC-2152 lub kalkulatorów opartych na tej metodzie, a nie z jednej uniwersalnej szerokości.
Zdjęcie 8. Zalecana szerokość i grubość przewodników.

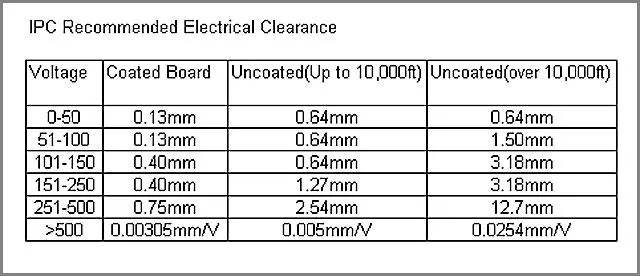

Zalecenia dotyczące odstępów elektrycznych zależą od napięcia roboczego, kategorii przepięciowej, stopnia zanieczyszczenia, materiału izolacyjnego i norm właściwych dla produktu. Nie istnieje jeden bezpieczny odstęp dla wszystkich PCB. W projektach niskonapięciowych odległości mogą być niewielkie, natomiast przy napięciach sieciowych i wysokich wymagane są większe prześwity i odstępy pełzania zgodne z IPC, IEC lub normą branżową urządzenia.
Powłoka ochronna może poprawić odporność na wilgoć, zanieczyszczenia i korozję, ale nie powinna być traktowana jako proste zastępstwo poprawnych odstępów. Jej skuteczność zależy od materiału, grubości, procesu aplikacji i wymagań certyfikacyjnych.
Najbezpieczniejsza praktyka to ustawienie właściwych reguł odstępu izolacyjnego i odstępu pełzania już w projekcie, a następnie potwierdzenie ich w analizie DFM. Jeżeli urządzenie będzie certyfikowane, wymagania normy produktu powinny mieć pierwszeństwo przed ogólnymi regułami projektowymi.
Obraz 9. Zalecenia dotyczące odstępów elektrycznych.
6. Wniosek
Projekt produkcyjny PCB obejmuje znacznie więcej niż narysowanie ścieżek. Trzeba dobrać typ płytki, przygotować poprawne warstwy, wyeksportować Gerbery, sprawdzić pliki wierceń, dobrać szerokości przewodników, zachować odstępy i uwzględnić proces montażu. Im wcześniej te kwestie zostaną uporządkowane, tym mniejsze ryzyko poprawek po stronie produkcji.
