Układ 556 to podwójny timer, czyli dwa popularne układy 555 zamknięte w jednej obudowie. W praktyce pozwala zbudować dwa niezależne generatory impulsów, dwa opóźnienia czasowe albo połączyć oba bloki w jeden bardziej złożony układ sterowania. Dlatego spotyka się go w prostych generatorach, migaczach LED, układach PWM, detektorach impulsów, opóźniaczach i niewielkich modułach sterujących.
W tym artykule porządkujemy najważniejsze informacje o układzie 556: specyfikację, konfigurację pinów, typowe zastosowania, prosty przykład połączenia oraz różnice między timerem 555 i 556. Celem nie jest zastąpienie noty katalogowej, ale wyjaśnienie, jak czytać ten układ i kiedy warto po niego sięgnąć.
1. Specyfikacja układu 556
Timer 556 jest układem scalonym zawierającym dwa kompletne timery 555. Oba bloki mają wspólne zasilanie i masę, ale osobne wejścia wyzwalania, progu, resetu, napięcia sterującego, rozładowania oraz osobne wyjścia. Dzięki temu można używać ich niezależnie albo połączyć wyjście jednego timera z wejściem drugiego.
Podstawowe wersje bipolarne, takie jak NE556 lub LM556, pracują zwykle przy zasilaniu od około 4,5 V do 16 V. Wersje CMOS, zależnie od producenta, mogą działać przy niższych napięciach i pobierają znacznie mniejszy prąd. W projekcie zawsze należy sprawdzić konkretną notę katalogową, bo parametry wyjścia, pobór prądu i dopuszczalne napięcia nie są identyczne dla wszystkich odmian.
Każdy z dwóch timerów może pracować w trybie monostabilnym, czyli jako generator pojedynczego impulsu po wyzwoleniu, albo w trybie astabilnym, czyli jako generator przebiegu prostokątnego. Czas impulsu lub częstotliwość ustala się za pomocą zewnętrznych rezystorów i kondensatorów.
W praktyce najważniejszą zaletą 556 jest oszczędność miejsca i uproszczenie połączeń. Zamiast dwóch osobnych układów 555 można użyć jednej obudowy DIP-14 lub SO-14, wspólnego zasilania i jednej sekcji odsprzęgania.
Układ nadaje się do prostych funkcji czasowych, modulacji szerokości impulsu, generatorów tonów, opóźnionego załączania obciążenia, prostych sekwencerów oraz układów, w których jeden timer wyzwala drugi.
2. Konfiguracja i połączenia pinów 556
Zrozumienie pinów jest kluczowe, bo 556 nie jest „mocniejszym 555”, lecz dwoma timerami w jednej obudowie. W typowym układzie 14-pinowym pierwszy timer korzysta z pinów 1-6, drugi z pinów 8-13, natomiast pin 7 to masa, a pin 14 to dodatnie zasilanie. Rozkład pinów może wydawać się nietypowy, dlatego przed projektowaniem PCB warto mieć obok siebie schemat wyprowadzeń z noty katalogowej.

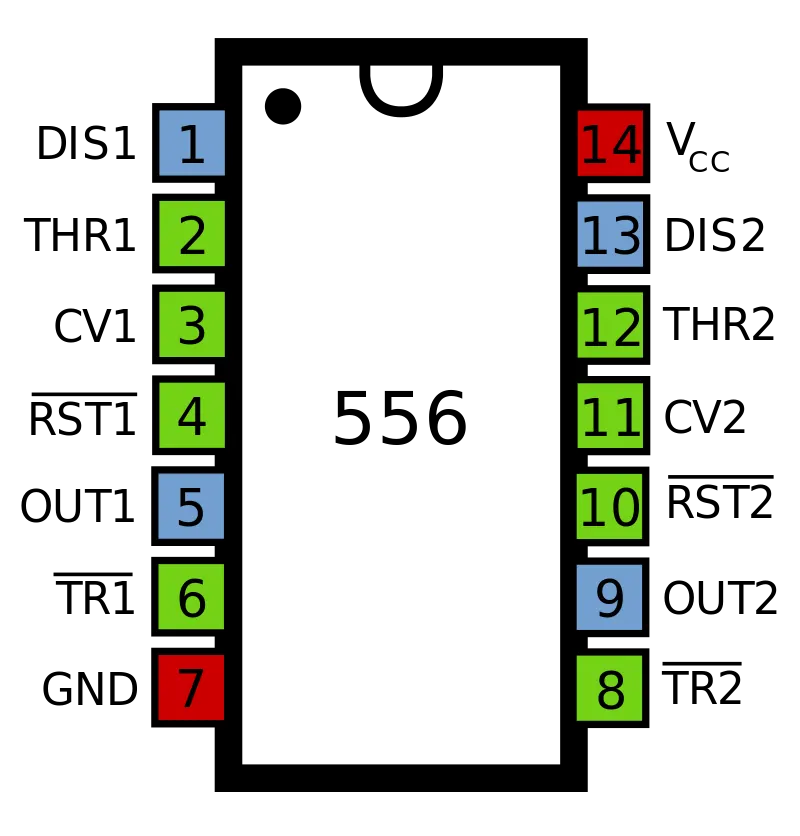

Przegląd pinów układu 556
Piny 2 i 12 to wejścia progowe (threshold). Timer porównuje na nich napięcie z wewnętrznym progiem, zwykle równym 2/3 napięcia zasilania. Po jego przekroczeniu wyjście zmienia stan, a tranzystor rozładowujący może rozładować kondensator czasowy.
Pin 14 to dodatnie zasilanie VCC. Dla klasycznych wersji NE556/LM556 typowy zakres pracy zaczyna się od około 4,5 V i kończy w okolicy 16 V. Pin 7 to masa układu, czyli punkt odniesienia 0 V.
Piny 4 i 10 to wejścia resetu. Stan niski na tych wejściach wymusza reset danego timera, niezależnie od pozostałych sygnałów. Jeżeli reset nie jest używany, zwykle podciąga się go do dodatniego zasilania.
Piny 3 i 11 to wejścia napięcia sterującego (control voltage). Pozwalają zmienić wewnętrzne progi komparatorów, a więc wpływać na czas impulsu lub częstotliwość. Gdy funkcja nie jest używana, często stosuje się kondensator około 10 nF do masy, aby ograniczyć wpływ zakłóceń.
Piny 6 i 8 to wejścia wyzwalające (trigger). Spadek napięcia poniżej progu, zwykle 1/3 napięcia zasilania, rozpoczyna cykl pracy timera w konfiguracji monostabilnej albo steruje przełączaniem w konfiguracji astabilnej.
Piny 1 i 13 to wyprowadzenia tranzystora rozładowującego (discharge). Najczęściej są połączone z kondensatorem czasowym i rezystorami, które ustalają czas ładowania oraz rozładowania kondensatora.
Piny 5 i 9 to wyjścia obu timerów. W klasycznych wersjach bipolarnych mogą sterować niewielkimi obciążeniami bezpośrednio, ale dla przekaźników, silników, taśm LED i innych większych obciążeń należy zastosować tranzystor, MOSFET albo dedykowany driver oraz zabezpieczenia przeciwprzepięciowe.

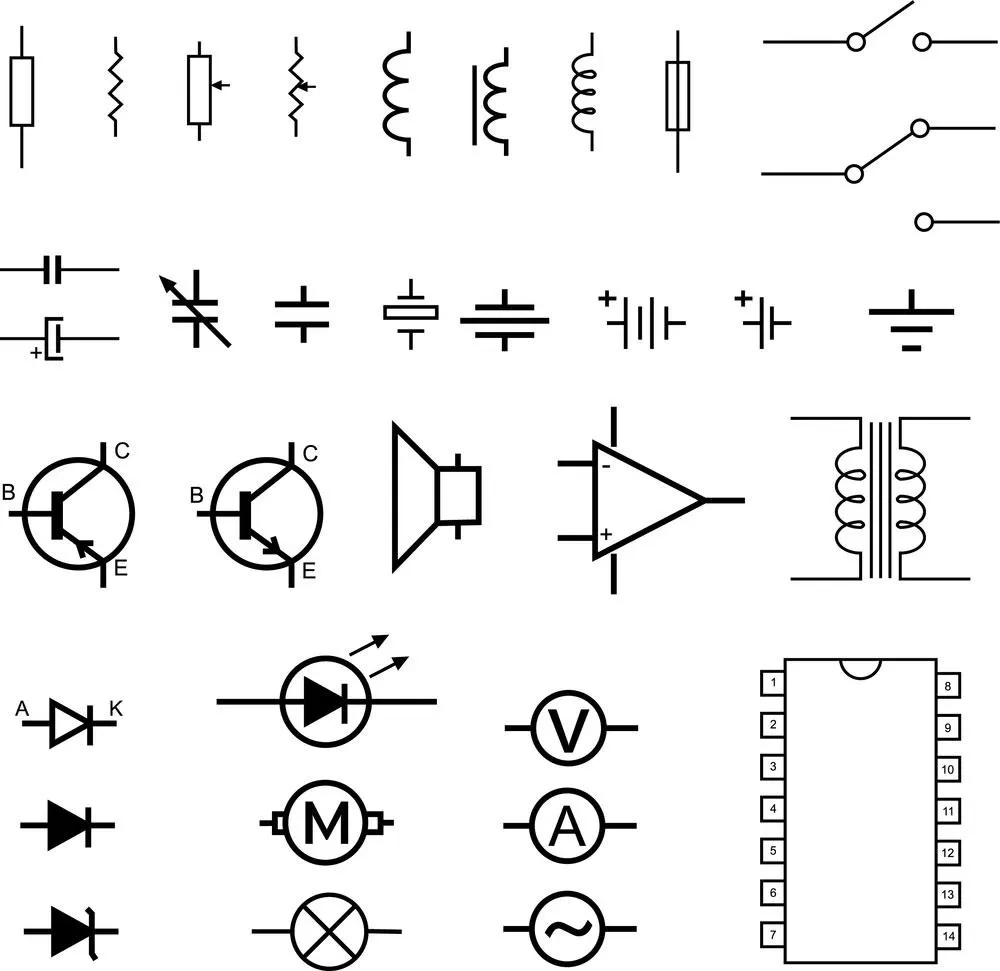

Symbol elektroniczny układu 556.
W dokumentacji można spotkać różne sposoby rysowania 556: jako jedną obudowę z czternastoma pinami albo jako dwa osobne bloki 555 z połączonym zasilaniem. Drugi zapis jest często czytelniejszy na schemacie, bo od razu pokazuje, który rezystor i kondensator należą do którego timera.
Typowe konfiguracje obejmują jeden timer monostabilny, dwa niezależne timery monostabilne, generator astabilny, dwa generatory astabilne oraz układ kaskadowy, w którym pierwszy timer uruchamia drugi. Taki układ pozwala uzyskać opóźnienie startu, impuls o określonej długości albo prostą sekwencję dwóch zdarzeń.
W zastosowaniach praktycznych 556 dobrze sprawdza się tam, gdzie potrzebna jest prosta funkcja czasowa bez mikrokontrolera. Przy większej dokładności, komunikacji cyfrowej lub złożonej logice sterowania lepszym wyborem będzie już mikrokontroler albo dedykowany układ czasowy.
Inżynier elektronik podczas pracy.
3. Zastosowania układu 556
Układ 556 ma wiele zastosowań, szczególnie w prostych układach analogowych i mieszanych.
Może pracować jako generator impulsów do migaczy, sygnalizatorów, prostych alarmów i układów testowych.
Stosuje się go do modulacji szerokości impulsu (PWM), na przykład w prostym sterowaniu jasnością diody LED albo prędkością małego silnika, o ile stopień mocy jest zaprojektowany oddzielnie.
W konfiguracji astabilnej może pełnić funkcję oscylatora, a z wejściem napięcia sterującego także prostego generatora sterowanego napięciem. Nie zastępuje precyzyjnych generatorów, ale w wielu nieskomplikowanych aplikacjach jest wystarczający.
W układach zasilania i automatyki 556 bywa używany do opóźnionego załączania, resetu po starcie, ograniczania czasu impulsu albo tworzenia prostych sekwencji włącz/wyłącz.
Sprawdza się również jako generator rampy lub impulsu czasowego, gdy wymagania dotyczące dokładności są umiarkowane i zależą głównie od tolerancji rezystorów oraz kondensatorów.
4. Jak zbudować prosty obwód z układem 556
Najprostszy sposób użycia 556 to potraktowanie go jak dwóch połączonych timerów 555. Pierwszy blok może pracować jako generator astabilny, a jego wyjście może wyzwalać drugi blok pracujący monostabilnie. Wtedy pierwszy timer ustala częstotliwość zdarzeń, a drugi długość impulsu wyjściowego.

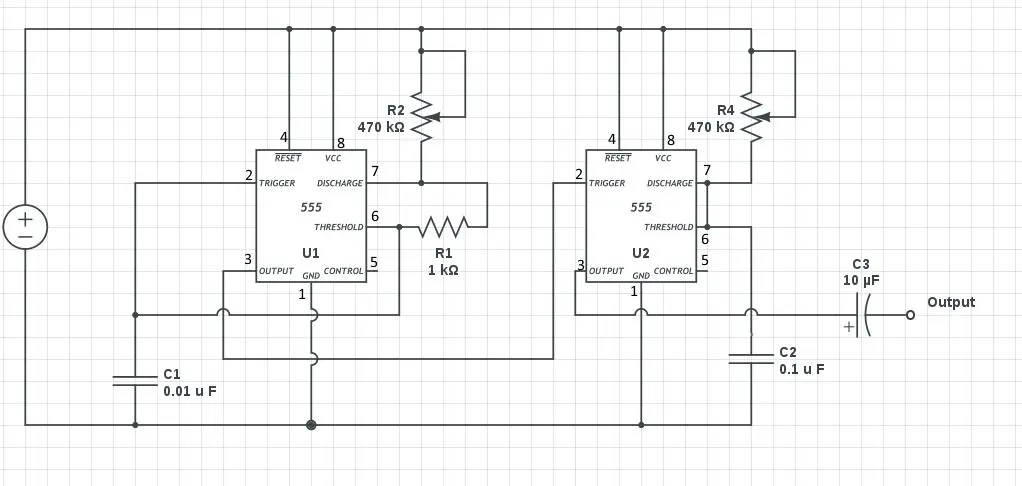

Podstawowy schemat obwodu 556.
Przykład połączenia dwóch timerów 555 odpowiadający funkcjonalnie układowi 556.
Przed uruchomieniem należy określić, które piny będą wejściami, które wyjściami, a które tworzą sieć RC odpowiedzialną za czas. To ważne, bo błędne podłączenie pinu rozładowania lub progu zwykle nie uszkadza od razu układu, ale powoduje pozornie „losowe” działanie generatora.
Przykładowy układ elektroniczny z obciążeniem.
Oto uproszczona konfiguracja pinów dla jednego z timerów w układzie 556:
- Pin resetu należy podciągnąć do dodatniego zasilania, jeżeli nie jest sterowany z zewnątrz.
- Wejście progu i wyzwalania łączy się z rezystorami oraz kondensatorem czasowym, zgodnie z wybraną konfiguracją monostabilną albo astabilną.
- Wyjście można podłączyć do diody LED przez rezystor ograniczający prąd, aby łatwo obserwować stan timera podczas testów.
- Wejście napięcia sterującego można pozostawić zgodnie z zaleceniami noty katalogowej, najczęściej z niewielkim kondensatorem do masy. Jeżeli projekt wymaga modulacji, do tego pinu doprowadza się sygnał sterujący.
- Zasilanie należy doprowadzić do pinu VCC, masę do pinu GND, a przy obudowie układu dodać kondensator odsprzęgający.
Inżynier elektronik przy stanowisku pomiarowym.
Kolejność połączeń warto traktować metodycznie. Najpierw podłącz zasilanie, masę i kondensator odsprzęgający, a dopiero później sieć RC oraz obciążenie wyjścia. Reset podciągnij do VCC, jeśli nie używasz go do sterowania. Na etapie prototypu dobrze jest wyprowadzić punkty pomiarowe dla wyjścia, kondensatora czasowego i wejścia wyzwalania.
Następnie podłącz rezystory i kondensator według wzorów z noty katalogowej. W trybie monostabilnym przybliżony czas impulsu wynosi 1,1 x R x C. W trybie astabilnym częstotliwość i wypełnienie zależą od dwóch rezystorów oraz kondensatora, dlatego tolerancja elementów bezpośrednio przekłada się na dokładność czasu.
Po włączeniu zasilania sprawdź oscyloskopem lub analizatorem logicznym, czy napięcie na kondensatorze ładuje się i rozładowuje zgodnie z oczekiwaniami. Sama dioda LED wystarczy do szybkiej kontroli, ale nie pokaże krótkich impulsów ani niestabilności na wejściu wyzwalającym.
Płytka drukowana z elementami elektronicznymi.
5. Różnice między timerami 555 i 556
Timer 556 jest bardzo blisko spokrewniony z timerem 555, bo zawiera dwa takie bloki funkcjonalne w jednej obudowie. Zasada działania komparatorów, przerzutnika, tranzystora rozładowującego i stopnia wyjściowego jest taka sama jak w klasycznym 555. Różnica polega głównie na integracji dwóch kanałów oraz wspólnym zasilaniu.
Wybór między 555 i 556 zależy więc od architektury układu. Jeżeli potrzebny jest tylko jeden impuls lub jeden generator, prostszy będzie 555. Jeżeli projekt wymaga dwóch funkcji czasowych, 556 zmniejsza liczbę układów scalonych i może uprościć projekt PCB.
| Nr | Timer 556 | Timer 555 |
|---|---|---|
| 1 | Zawiera dwa timery w jednej obudowie, z osobnymi wyjściami i wejściami sterującymi. | Zawiera jeden timer w jednej obudowie. |
| 2 | Wspólne zasilanie i masa upraszczają układ z dwiema funkcjami czasowymi. | Dwa niezależne układy 555 wymagają osobnych obudów i większej liczby połączeń. |
| 3 | Pozwala łatwo budować układy kaskadowe, na przykład generator plus impuls monostabilny. | Do układu kaskadowego potrzebny jest drugi egzemplarz 555. |
| 4 | Zajmuje mniej miejsca niż dwa osobne układy 555, szczególnie w wersji SMD. | Jest wygodny, gdy potrzebna jest tylko jedna funkcja czasowa. |
| 5 | Dwa timery mogą mieć różne czasy, częstotliwości i wypełnienia, zależnie od zewnętrznych elementów RC. | Jeden układ obsługuje jeden zestaw parametrów czasowych. |
| 6 | Wspólna obudowa wymaga starannego prowadzenia zasilania i odsprzęgania, aby jeden kanał nie zakłócał drugiego. | Oddzielne układy łatwiej fizycznie rozdzielić, gdy pracują w różnych częściach projektu. |
Podsumowanie
Układ 556 jest prostym, tanim i nadal użytecznym rozwiązaniem, gdy w projekcie potrzebne są dwie funkcje czasowe. Pozwala zbudować generatory impulsów, opóźnienia, proste układy PWM i sekwencje sterujące bez mikrokontrolera. Jego ograniczenia są równie ważne jak zalety: dokładność zależy od elementów RC, wyjście nie powinno bezpośrednio sterować dużych obciążeń, a szczegóły parametrów trzeba sprawdzać w nocie katalogowej konkretnego producenta.
Przy projektowaniu płytki z układem 556 warto zadbać o krótkie połączenia kondensatorów czasowych, dobre odsprzęganie zasilania i poprawne prowadzenie masy. Jeżeli przygotowujesz urządzenie do produkcji seryjnej, OurPCB może pomóc w wykonaniu PCB, montażu elementów i weryfikacji projektu pod kątem produkcyjnym.
