Jak usunąć lut – 8 najlepszych technik usuwania lutu

Aby usunąć lut z płytki drukowanej, dodaj topnik, roztop spoinę i zbierz płynny lut plecionką lub odsysaczem. Plecionka sprawdza się przy padach SMD, odsysacz przy otworach przelotowych, a gorące powietrze przy układach wielowyprowadzeniowych. Nagrzewaj krótko i nie szarp elementu, ponieważ grozi to oderwaniem padów od laminatu.

Proces jest prosty tylko z pozoru. Lut trzeba rozgrzać do temperatury topnienia, ale nie przegrzać laminatu. Inaczej usuwa się nadmiar cyny z pola SMD, inaczej czyści otwór po elemencie przewlekanym, a jeszcze inaczej demontuje układ wielowyprowadzeniowy.

Spis treści: czym jest odlutowywanie, narzędzia, temperatury, dobór metody, procedury dla SMD i otworów przelotowych, praca bez plecionki lub lutownicy, usuwanie starego lutu, czyszczenie topnika, typowe problemy i podsumowanie.

Co to jest odlutowywanie?

Lutowanie i odlutowywanie w elektronice

Odlutowywanie to kontrolowane usunięcie lutu z połączenia elektrycznego. Celem może być demontaż elementu, oczyszczenie pola lutowniczego, poprawienie zwarcia między padami albo przygotowanie otworu pod nowy komponent. W praktyce polega to na podgrzaniu spoiny, dodaniu topnika i odebraniu płynnego lutu plecionką, odsysaczem, pompą próżniową albo narzędziem grzewczym.

Jakie narzędzia są wymagane do odlutowywania?

Do odlutowywania najczęściej wystarcza lutownica o stabilnej temperaturze, topnik i narzędzie do zebrania roztopionego lutu.

W warsztacie przydają się zwłaszcza:

gruszka lub ręczny odsysacz do lutu,

stop niskotopliwy do odlutowywania,

plecionka rozlutownicza, nazywana też knotem do odlutowywania,

pompka do odsysania roztopionego lutu,

pęseta grzewcza do elementów SMD,

dodatkowy topnik i świeży lut do poprawy przewodzenia ciepła,

stacja lub pistolet na gorące powietrze,

szczypce, pęsety i narzędzia do bezpiecznego podnoszenia elementów,

stacja rozlutownicza z pompą próżniową oraz okulary ochronne.

Temperatura topnienia lutu a temperatura grota

Temperatura topnienia stopu i nastawa lutownicy to różne wielkości. Poniższe temperatury topnienia są typowymi wartościami materiałowymi; dokładne dane zależą od producenta i wersji spoiwa — sprawdź kartę katalogową. Zakresy temperatur grota są typowe dla praktyki warsztatowej i zależą od grota, masy cieplnej płytki oraz topnika.

Solidus oznacza początek topnienia, a likwidus temperaturę, powyżej której stop jest całkowicie ciekły. W przypadku eutektycznego SnPb 63/37 przemiana zachodzi w jednej temperaturze. Lut bezołowiowy wymaga zwykle wyższej temperatury grota niż ołowiowy.

Przykład obliczeniowy: porównując górną granicę topnienia SAC305 z temperaturą topnienia SnPb, otrzymujemy ΔT = 220 °C − 183 °C = 37 °C. Dla typowej nastawy grota 350 °C różnica względem temperatury topnienia SnPb wynosi ΔT = 350 °C − 183 °C = 167 °C. To obliczenia na podstawie wartości typowych, nie pomiar temperatury spoiny ani zalecenie podnoszenia nastawy o taką różnicę.

Te same rozróżnienia są przydatne podczas ponownego lutowania PCB. O skuteczności odlutowywania decyduje również przekazywanie ciepła do połączenia.

Jak dobrać narzędzie do połączenia?

Na płytce wielowarstwowej płaszczyzny masy i zasilania odbierają ciepło ze spoiny. Jeśli lut nie topi się, dobierz większy grot i popraw kontakt cieplny, zamiast stale wydłużać grzanie. Pracuj krótkimi, stopniowymi cyklami: długie nagrzewanie może oderwać pad i uszkodzić laminat. Pomocne jest wcześniejsze rozpoznanie liczby warstw płytki.

Zapewnij wentylację lub odciąg oparów topnika. Przy elementach półprzewodnikowych stosuj ochronę ESD, np. opaskę i matę antystatyczną.

Metody usuwania lutu

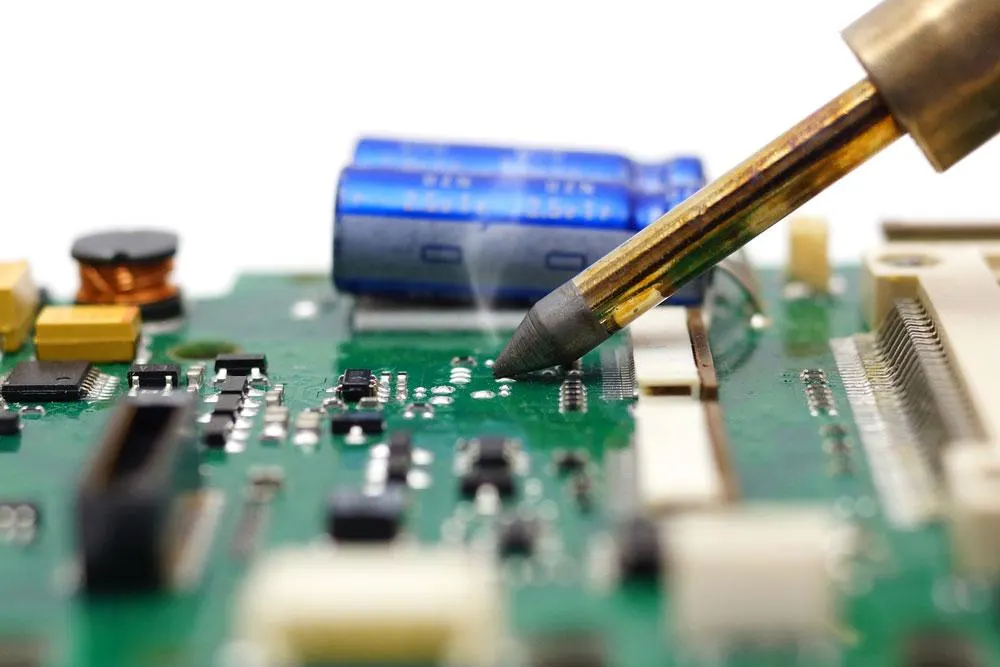

Praca lutownicą przy płytce drukowanej

Nie ma jednej metody dobrej dla każdej płytki. Wybór zależy od typu elementu, ilości lutu, masy cieplnej pól miedzi oraz tego, czy chodzi o poprawki w prototypie, czy o naprawę gotowego urządzenia.

Do zebrania resztek lutu użyj topnika i plecionki, a do otworów przelotowych — odsysacza. Przy demontażu SMD dobierz gorące powietrze lub pęsetę grzewczą tak, aby roztopić lut na wszystkich wyprowadzeniach jednocześnie.

Wybierz rozmiar plecionki.

Plecionka powinna pasować do szerokości pola lutowniczego. Zbyt wąska zbiera lut wolno, a zbyt szeroka odbiera za dużo ciepła. Zwykle wybiera się plecionkę równą lub nieco szerszą od czyszczonego pada.

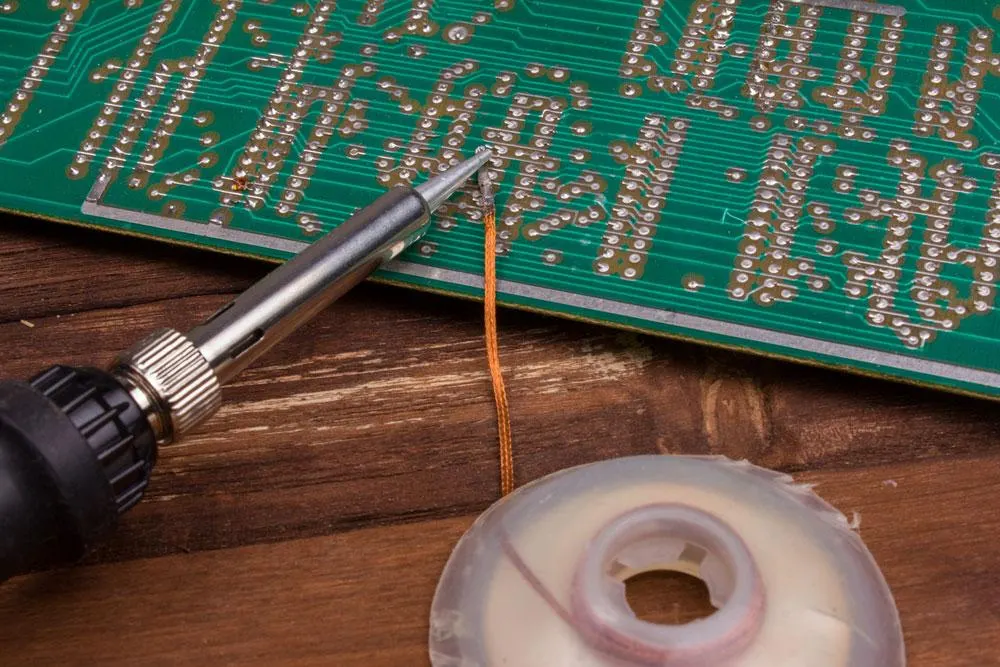

Użyj lutownicy.

Nałóż topnik na spoinę, połóż plecionkę na lut i dociśnij ją grotem lutownicy. Nie wierci się w połączeniu ani nie dociska grotu bezpośrednio do laminatu. Ciepło przechodzi przez miedzianą plecionkę, lut topi się i zostaje wciągnięty między jej włókna.

Użyj dobrej plecionki lutowniczej.

Dobra plecionka jest czysta, miedziana i nasączona topnikiem. Jeśli jest stara lub utleniona, dodaj odrobinę topnika no-clean albo kalafoniowego. Nie trzymaj grotu zbyt długo w jednym miejscu, bo przegrzanie może odkleić pad od laminatu.

Paradoksalnie czasem warto dodać trochę świeżego lutu. Nowa spoina z topnikiem lepiej przewodzi ciepło i szybciej miesza się ze starym, utlenionym lutem, dzięki czemu całość łatwiej usunąć.

Obserwuj wchłanianie lutu przez plecionkę.

Gdy lut się topi, powierzchnia spoiny staje się błyszcząca, a plecionka w miejscu kontaktu zmienia kolor na srebrny. To znak, że cyna została wciągnięta w miedź.

Podnieś lutownicę i plecionkę razem.

Po zebraniu lutu podnieś jednocześnie grot i plecionkę. Jeśli najpierw zabierzesz lutownicę, plecionka może przylutować się do pola i uszkodzić pad. Zużyty fragment odetnij przed kolejnym użyciem.

Druga popularna metoda to odsysacz. Podgrzewasz spoinę lutownicą, a gdy lut jest płynny, przykładasz końcówkę pompki i zwalniasz sprężynę. Odsysacz dobrze sprawdza się przy elementach przewlekanych.

W wersji ręcznej nadal potrzebujesz źródła ciepła, zwykle lutownicy. Sam odsysacz nie stopi spoiny, a zbyt długie grzanie otworu może uszkodzić metalizację.

Najpierw naciągnij sprężynę odsysacza.

Rozgrzej lutownicę do temperatury odpowiedniej dla stopu: typowo około 300–350 °C dla lutu ołowiowego i 350–380 °C dla bezołowiowego. Dobierz nastawę do grota, masy cieplnej płytki i topnika. Przyłóż grot i poczekaj, aż lut będzie płynny.

Przyłóż końcówkę odsysacza jak najbliżej spoiny i zwolnij mechanizm.

Po ostygnięciu opróżnij odsysacz z zebranej cyny i wyczyść końcówkę, aby nie tracił szczelności.

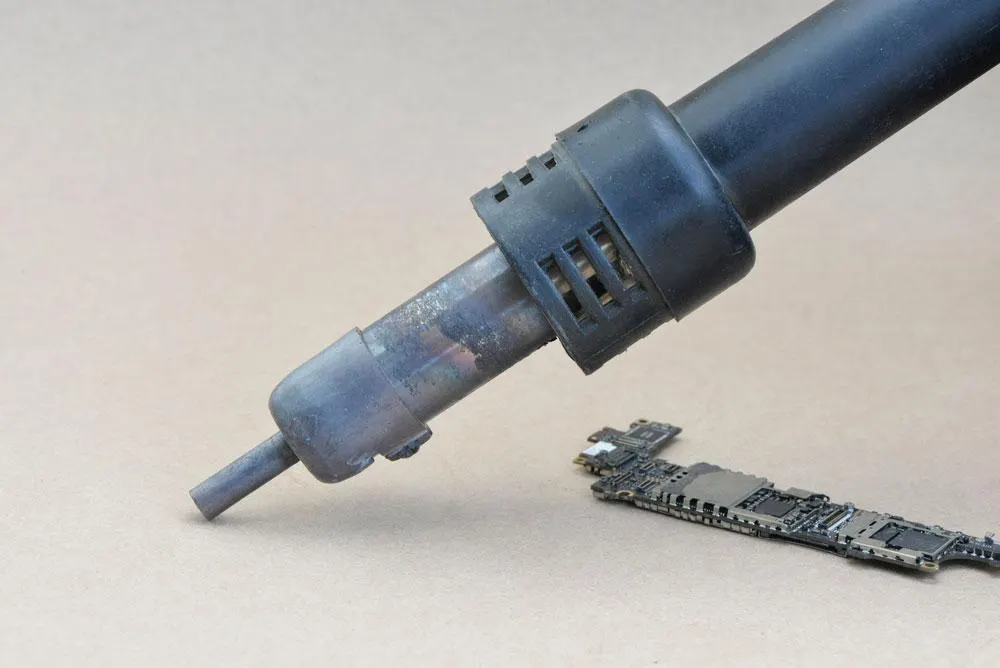

Odlutowywanie stacją rozlutowniczą

Proces odlutowywania elementu z płytki

Stacja rozlutownicza łączy grzany grot z pompą próżniową. Grot obejmuje wyprowadzenie, topi lut w otworze, a pompa odsysa go przez kanał w końcówce. To najwygodniejsze rozwiązanie przy złączach, kondensatorach, przekaźnikach i innych komponentach THT.

Odlutowywanie gorącym powietrzem

Gorące powietrze przy demontażu SMD

Gorące powietrze stosuje się przede wszystkim do elementów SMD: rezystorów, kondensatorów, układów SOIC, QFN, a czasem BGA. Zbyt silny strumień może przesunąć drobne komponenty.

Najpierw odłącz zasilanie, wyjmij PCB z obudowy i zabezpiecz elementy wrażliwe na temperaturę.

Połóż płytkę na niepalnej, odpornej na temperaturę powierzchni. Nałóż topnik i podgrzewaj obszar równomiernie, prowadząc dyszę ruchem kolistym.

Kiedy lut stanie się błyszczący, a element zacznie lekko pływać na spoinach, podnieś go pęsetą bez szarpania. Opór oznacza, że część wyprowadzeń nadal nie jest rozgrzana.

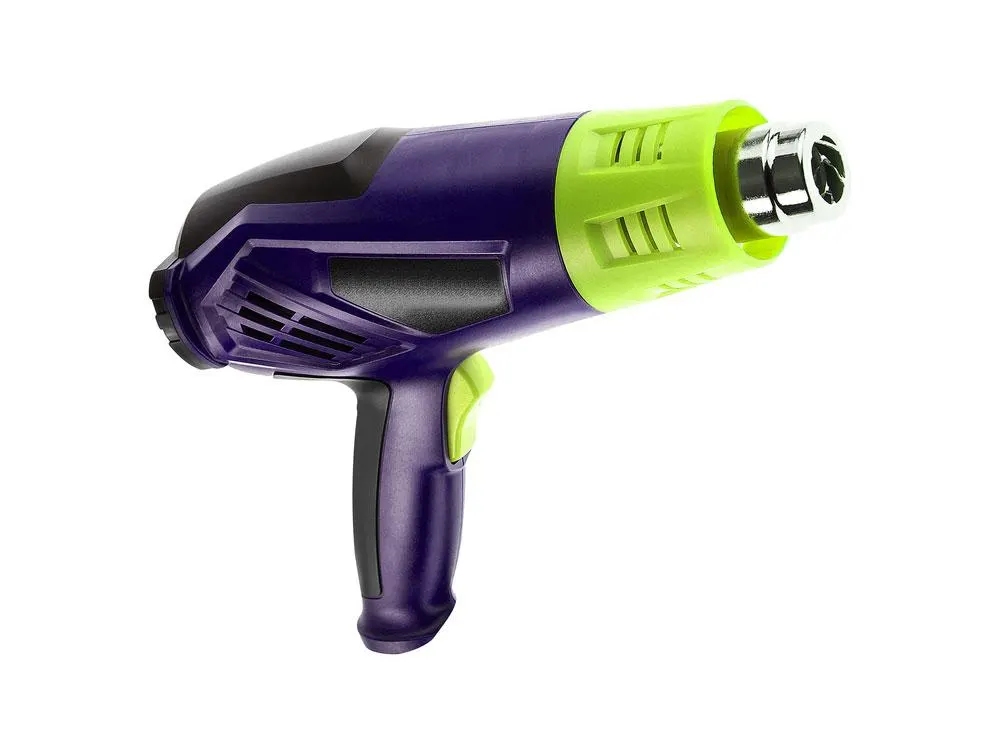

Stacja naprawcza na gorące powietrze

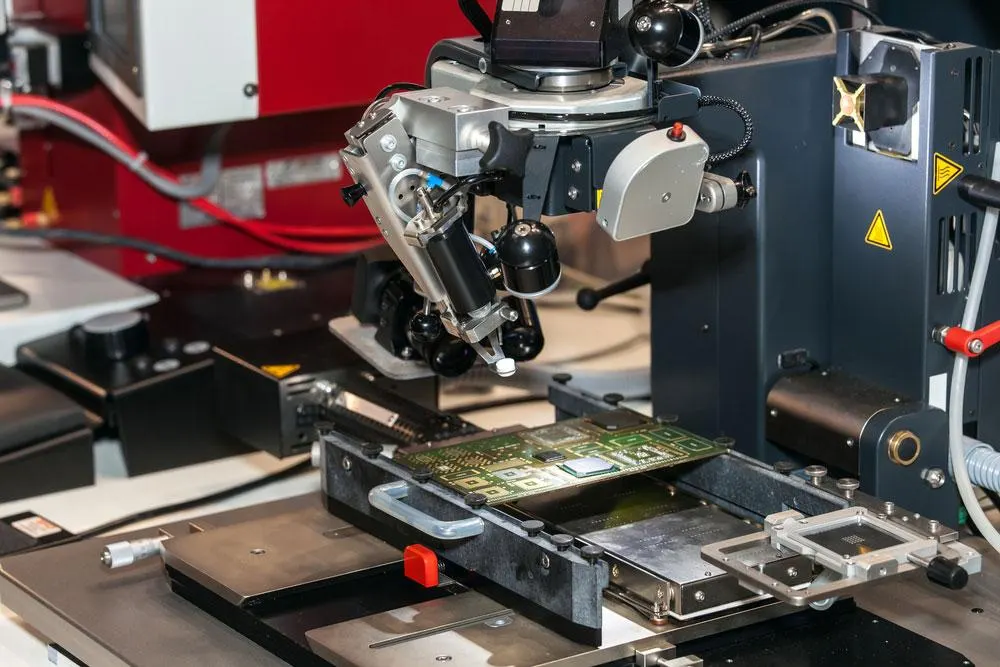

Stacja naprawcza do płytek o dużej gęstości montażu

Stacja naprawcza daje większą kontrolę niż prosty pistolet grzewczy. Pozwala dobrać dyszę, temperaturę, przepływ powietrza i czas nagrzewania do konkretnego elementu.

Wybierz dyszę dopasowaną do rozmiaru komponentu i taką, która nie będzie niepotrzebnie grzać sąsiednich elementów.

Uruchom stację, ustaw przepływ powietrza i skieruj dyszę na obszar lutowania z niewielkiej odległości, bez dotykania płytki.

Temperatura na wyświetlaczu stacji nie jest temperaturą spoiny. Dla lutów bezołowiowych zwykle potrzeba wyższych nastaw. Podgrzewaj równomiernie i unikaj przedłużania grzania, ponieważ może ono uszkodzić laminat i oderwać pady.

Nałóż topnik na wyprowadzenia, podgrzewaj równomiernie i obserwuj zachowanie lutu.

Gdy wszystkie spoiny są płynne, zdejmij element pęsetą albo podnośnikiem próżniowym.

Po pracy pozwól stacji przejść przez cykl chłodzenia, aby nie uszkodzić grzałki.

Na koniec oczyść pola z resztek lutu i topnika. Topniki wodnozmywalne trzeba zmyć zgodnie z zaleceniami producenta, bo ich pozostałości mogą być korozyjne.

Metoda ze sprężonym powietrzem

Usuwanie lutu podmuchem powietrza

Ta metoda bywa opisywana w poradnikach, ale jest ryzykowna i nie powinna być pierwszym wyborem. Roztopiony lut może rozprysnąć się na oczy, skórę albo sąsiednie elementy.

Potrzebne jest sprężone powietrze o kontrolowanym ciśnieniu,

lutownica lub inne stabilne źródło ciepła,

okulary ochronne i osłona stanowiska.

Po rozgrzaniu spoiny krótki podmuch może zdmuchnąć nadmiar cyny z miejsca zwarcia. W profesjonalnym serwisie zwykle zastępuje się go plecionką, odsysaczem lub dyszą próżniową.

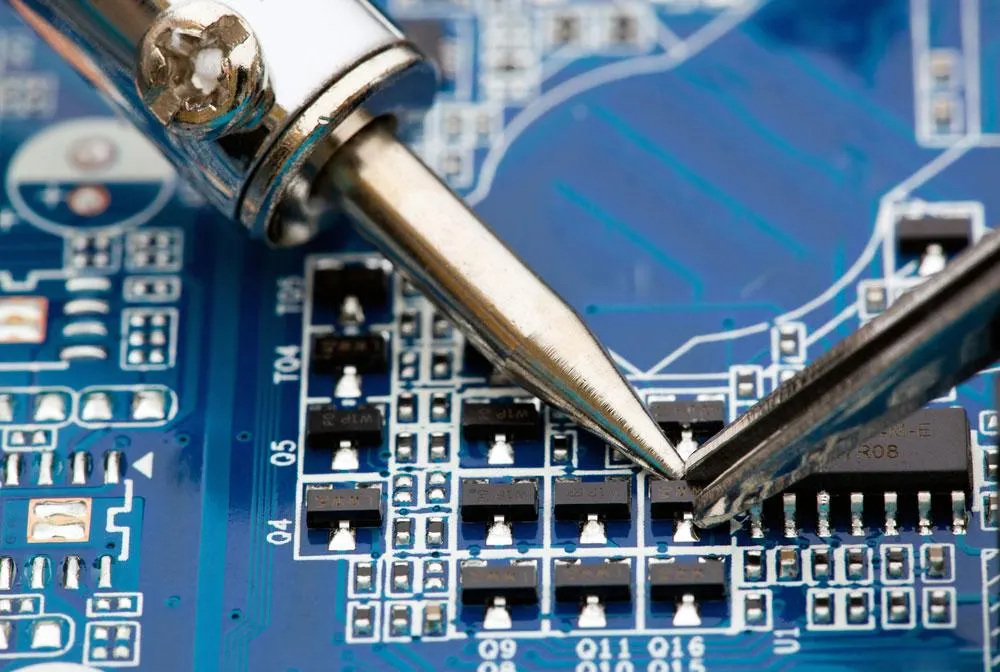

Użycie pęsety grzewczej

Pęseta grzewcza może być samodzielnym narzędziem albo częścią stacji lutowniczej. Najlepiej sprawdza się przy małych elementach dwukońcówkowych: rezystorach, kondensatorach, diodach i bezpiecznikach SMD.

Ustaw temperaturę roboczą, nałóż topnik i obejmij końcówkami pęsety oba wyprowadzenia elementu. Jeśli spoina jest stara, niewielka ilość świeżego lutu ułatwi przewodzenie ciepła.

Poczekaj, aż lut na obu końcach stanie się płynny jednocześnie.

Następnie unieś komponent bez przesuwania go po padach. Resztki lutu usuń plecionką.

Odlutowywanie z użyciem płyty grzewczej

Płyta grzewcza podgrzewa płytkę od spodu i zmniejsza różnicę temperatur między dużymi polami miedzi a drobnymi padami. Ułatwia demontaż układów o dużej masie cieplnej. Do pojedynczego mostka lutowniczego zwykle wystarczy topnik i plecionka.

Odlutowywanie SMD krok po kroku

Przed pracą rozpoznaj obudowę i rozmieszczenie wyprowadzeń; pomoże w tym poradnik identyfikacji komponentów SMD. Dobór sposobu grzania zależy od tego, czy element ma dwa wyprowadzenia, czy wiele nóżek.

• Rezystor lub kondensator dwuwyprowadzeniowy: dodaj świeży lut na oba końce, ogrzej je jednocześnie dwoma grotami lub pęsetą grzewczą i unieś element dopiero po roztopieniu obu spoin. Alternatywą jest gorące powietrze.
• Układ wielowyprowadzeniowy: nałóż topnik, równomiernie nagrzej połączenia gorącym powietrzem i zdejmij układ, gdy wszystkie spoiny są płynne. Jeśli stawia opór, nie podważaj go.
• Przygotowanie do ponownego montażu: usuń resztki lutu z padów plecionką z topnikiem, a następnie oczyść powierzchnię.

Jak usunąć lut z płytki drukowanej

Praca lutownicą przy płytce drukowanej

Przy usuwaniu lutu z powierzchni płytki najważniejsze jest, aby nie traktować laminatu jak materiału odpornego mechanicznie. Pola lutownicze to cienka warstwa miedzi, którą nadmierne tarcie, podważanie lub przegrzewanie może oderwać.

Najbezpieczniejszy zestaw dla początkujących to topnik, lutownica i plecionka. Pracuj krótkimi cyklami: podgrzej, zbierz lut, odsuń grot i pozwól płytce chwilę ostygnąć.

Przy drobnych padach, gęstych obudowach i naprawach ścieżek warto użyć lupy lub mikroskopu. Precyzja jest ważniejsza niż siła: jeśli lut nie chce zejść, zwykle brakuje topnika, temperatury albo kontaktu cieplnego.

Chemiczne środki do usuwania topnika lub powłok ochronnych dobieraj do materiału płytki i soldermaski. Nie każdy rozpuszczalnik jest bezpieczny dla tworzyw, nadruków i złączy.

Jeżeli płytka ma lakier konformalny, najpierw trzeba usunąć go lokalnie zgodnie z technologią powłoki, a dopiero potem odlutowywać element.

Metody ścierne, takie jak mikropiaskowanie lub skrobanie, stosuje się tylko w kontrolowanych naprawach, na przykład przy odsłanianiu miedzi pod rekonstrukcję ścieżki.

Usuwanie lutu z otworu w płytce

Plecionka i lutownica przy czyszczeniu otworów PCB

Otwory metalizowane są wrażliwe. Jeśli w środku zostanie lut, nowy element nie przejdzie przez otwór; jeśli użyjesz zbyt dużej siły, możesz uszkodzić tuleję metalizacji.

Najpierw dodaj świeży lut i topnik. Świeży lut poprawia przekazywanie ciepła i miesza się ze starym; obniżenie temperatury topnienia mieszaniny zależy od składu dodanego spoiwa i nie następuje przy każdym dodaniu lutu. Roztop całą spoinę, po czym od razu użyj odsysacza lub odlutownicy z pompą próżniową.

Jeśli otwór nadal jest zatkany, nagrzej go od strony lutowania. Dopiero gdy lut jest płynny, delikatnie udrożnij otwór końcówką przeznaczoną do tego celu lub wykałaczką antystatyczną, bez wciskania na siłę. Nie rozwiercaj otworu: możesz zerwać jego metalizację.

Plecionka pomaga zebrać resztki lutu z powierzchni i krawędzi otworu.

Sprawdź pod powiększeniem, czy otwór jest drożny i czy jego krawędzie oraz pad nie zostały uszkodzone. Jeśli pozostał lut, dodaj świeży lut i topnik, ponownie roztop spoinę i natychmiast odessij. Nie wyciągaj wyprowadzenia, dopóki trzyma je zastygły lut.

Jak usunąć lut bez plecionki?

Plecionka jest wygodna, ale nie zawsze musi być fabrycznym produktem. W sytuacji awaryjnej można użyć czystej, wielodrutowej miedzi bez izolacji, na przykład fragmentu ekranu przewodu lub linki miedzianej.

Taką zastępczą plecionkę trzeba oczyścić i pokryć topnikiem. Przewód miedziany z kabla Ethernet może pomóc przy małej ilości lutu, ale nie będzie tak skuteczny jak fabryczna plecionka rozlutownicza.

Nie używaj przypadkowych prętów ani materiałów, które mogą się przylutować, zabrudzić płytkę albo zarysować pady. Stal nierdzewna i grafit słabo zwilżają się cyną, więc mogą posłużyć raczej do delikatnego odsunięcia płynnego lutu niż do jego wchłaniania.

Jak usunąć lut bez lutownicy

Usuwanie lutu bez lutownicy jest możliwe, ale zwykle nie jest bezpieczne dla płytki. Lepszym zamiennikiem jest gorące powietrze, płyta grzewcza albo stacja rozlutownicza. Rozgrzewanie przypadkowego narzędzia palnikiem traktuj wyłącznie jako rozwiązanie awaryjne poza precyzyjną elektroniką.

Nie przykładaj do PCB rozgrzanego do czerwoności śrubokręta. Taka temperatura łatwo zwęgla laminat, niszczy soldermaskę i odrywa pola. Jeśli nie masz lutownicy, rozsądniej jest odłożyć naprawę do czasu użycia właściwego narzędzia.

Jak usunąć stary lut

Stary lut często jest utleniony i gorzej przewodzi ciepło, dlatego może sprawiać wrażenie, że „nie chce się topić”. Pomaga dodanie topnika i niewielkiej ilości świeżego lutu. Po wymieszaniu stara spoina zwykle daje się usunąć plecionką lub odsysaczem tak samo jak nowa.

Jak usunąć topnik lutowniczy

Po odlutowywaniu na płytce zostają resztki topnika. Topniki no-clean mogą pozostać na PCB, ale w naprawach i prototypach warto je usunąć, aby ułatwić inspekcję. Najczęściej używa się alkoholu izopropylowego i szczoteczki antystatycznej. Topniki wodnozmywalne należy myć zgodnie z kartą produktu, a potem dokładnie wysuszyć płytkę.

Po oczyszczeniu obejrzyj pady pod powiększeniem. Sprawdź, czy nie są uniesione, czy maska nie została przetarta i czy ścieżki nie są uszkodzone. Sam brak resztek lutu nie oznacza, że pole nadaje się do ponownego montażu.

Typowe problemy podczas odlutowywania

Po odklejeniu pada samo dolutowanie elementu nie odtwarza uszkodzonej ścieżki. Najpierw ustal przebieg połączenia i wykonaj naprawę. Przy kolejnych próbach usuń przyczynę problemu, zamiast zwiększać siłę lub wydłużać grzanie.

Podsumowanie

Usuwanie lutu z PCB wymaga kontroli temperatury, topnika i cierpliwości. Do prostych poprawek wystarczy plecionka lub odsysacz, do elementów THT najlepiej sprawdza się stacja rozlutownicza, a do SMD — gorące powietrze, pęseta grzewcza lub podgrzewacz. Najważniejsza zasada jest jedna: nie walcz z płytką siłą. Jeśli lut nie schodzi, popraw przewodzenie ciepła, dodaj topnik i wybierz narzędzie lepiej dopasowane do połączenia.
