Jak określić liczbę warstw wielowarstwowej płytki?

Liczbę warstw wielowarstwowej płytki dobiera się tak, aby zmieścić połączenia i zasilanie, zapewnić sygnałom ciągłe płaszczyzny odniesienia oraz uzyskać wymaganą impedancję przy wykonalnej geometrii ścieżek. Wybierz najmniejszą liczbę warstw, dla której potrafisz spełnić wszystkie te warunki, a nie tylko połączyć elementy. Decyzję podejmuj po próbnym wyprowadzeniu połączeń z najgęstszej obudowy i uzgodnieniu konstrukcji płytki z wykonawcą.

Sama liczba wyprowadzeń układu ani częstotliwość zegara nie określają potrzebnej liczby warstw. Znaczenie mają również rozmieszczenie elementów, dostępne miejsce, czasy narastania i opadania sygnałów oraz sposób rozprowadzenia zasilania. Poniższa metoda dotyczy doboru konstrukcji pod kątem DFM, czyli projektowania z uwzględnieniem możliwości wykonania.

Co liczymy jako warstwę płytki?

W tym kontekście warstwa oznacza warstwę przewodzącą z miedzi. Warstwy izolacyjne, maska lutownicza i nadruk opisowy nie powiększają tej liczby. Warstwa miedzi może zawierać ścieżki, pola zasilania, płaszczyznę masy albo połączenie tych funkcji. Dlatego płytka mająca więcej warstw nie musi mieć proporcjonalnie więcej miejsca na sygnały.

Najpierw przypisz warstwom zadania, a dopiero potem policz warstwy dostępne do prowadzenia połączeń. Płaszczyzna zarezerwowana dla masy nie jest zapasem miejsca na ścieżki: przecięcie jej może zniszczyć drogę powrotną sygnałów na sąsiedniej warstwie. Rozkład grubości materiałów i miedzi powinien uwzględniać symetrię konstrukcji, aby ograniczać ryzyko odkształceń.

Gęstość wejść i wyjść: sprawdź miejsca, w których brakuje przestrzeni

Nie przeliczaj powierzchni płytki ani liczby elementów na liczbę warstw według uniwersalnego współczynnika. Wąskie przejście między złączem a procesorem może ograniczać projekt bardziej niż duży obszar wolnej miedzi na drugim końcu płytki. Liczy się liczba połączeń, które muszą przejść przez konkretny obszar, oraz możliwość wyprowadzenia ich spod obudowy.

• Rozdziel wyprowadzenia według funkcji. Policz sygnały rzeczywiście wymagające osobnych tras. Zasilanie i masa również potrzebują miejsca na pola i przelotki, choć nie prowadzi się ich tak samo jak niezależnych sygnałów.
• Sprawdź rozkład pól w obudowie. W BGA ważne są rozstaw kulek, średnice pól oraz położenie sygnałów w wewnętrznych rzędach. Sama liczba kulek nie określa liczby potrzebnych warstw. Tło konstrukcyjne opisuje artykuł o rodzajach obudów BGA.
• Uwzględnij przeszkody na każdej warstwie. Pola przelotek, odstępy izolacyjne, otwory mocujące i strefy wyłączone spod prowadzenia ścieżek zmniejszają dostępny przekrój.
• Wykonaj próbę prowadzenia połączeń. Zacznij od połączeń spod najtrudniejszej obudowy, szerokich magistral i złączy. Zostaw miejsce na kondensatory odsprzęgające i połączenia masy.

Jeżeli sygnału nie da się wyprowadzić pomiędzy polami BGA przy dostępnych szerokościach ścieżek i odstępach, dodanie kolejnych warstw może nie pomóc. Trzeba zmienić sposób przejścia między warstwami, obudowę albo technologię wykonania. Ten problem należy rozwiązać przed prowadzeniem pozostałych połączeń.

Płaszczyzny odniesienia i impedancja: czego nie warto poświęcać

Szybki sygnał wymaga rozpatrywania ścieżki razem z drogą prądu powrotnego. Przy ciągłej płaszczyźnie masy blisko ścieżki prąd powrotny wysokich częstotliwości skupia się pod jej przebiegiem. Szczelina w płaszczyźnie wymusza objazd, zwiększa powierzchnię pętli i może nasilać zakłócenia. Obecność połączenia z masą gdzieś na płytce nie zapewnia jeszcze właściwej drogi powrotnej.

Przy zmianie warstwy sygnałowej zaplanuj również przejście prądu powrotnego. Jeśli zmieniają się płaszczyzny odniesienia połączone z tą samą masą, umieść w pobliżu przelotkę łączącą te płaszczyzny. Nie łącz tak mas należących do obszarów rozdzielonych galwanicznie. Para różnicowa także wymaga kontroli otoczenia; jej ścieżek nie należy traktować jako niezależnych od płaszczyzn.

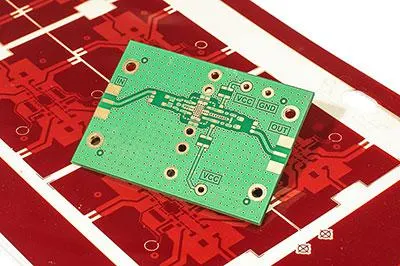

Impedancja zależy od przekroju połączenia: szerokości i grubości miedzi, odległości od płaszczyzny odniesienia oraz właściwości dielektryka. Dla pary różnicowej znaczenie ma też odstęp między ścieżkami. Wymaganą impedancję i tolerancję przyjmij z dokumentacji interfejsu lub układu, a wymiary uzgodnij dla konkretnego układu warstw. Metodę omawia wpis o kontrolowanej impedancji PCB.

Nie istnieje uniwersalna granica częstotliwości, po której trzeba dodać warstwy. Dla sygnałów cyfrowych porównuje się między innymi czas propagacji po ścieżce z czasem zbocza, a nie wyłącznie z okresem zegara. Wolno powtarzający się sygnał może mieć szybkie zbocza. Dodatkowa warstwa pomaga wtedy, gdy daje lepszą płaszczyznę odniesienia lub pozwala skrócić i uporządkować trasę.

Jak porównać konstrukcje o 4, 6 i 8 warstwach?

Poniższe układy to przykłady założone, a nie wymagania normy ani gotowe konstrukcje do produkcji. Kolejność podano od góry do dołu. S oznacza warstwę sygnałową, G — płaszczyznę masy, Z — warstwę zasilania, a S/Z — warstwę dzieloną między sygnały i zasilanie. Ostateczne grubości dielektryków i miedzi wymagają osobnego doboru.

W przykładzie sześciowarstwowym warstwy S/Z powinny mieć odpowiednio bliskie odniesienie do sąsiedniej masy. W wariancie ośmiowarstwowym przy obliczaniu impedancji wewnętrznych ścieżek uwzględnia się także sąsiedztwo warstw zasilania. Ich podział na osobne napięcia nie może być pominięty w analizie przekroju. Sam zapis kolejności warstw nie wystarcza do zatwierdzenia konstrukcji.

Przykład obliczeniowy: ile ścieżek zmieści się w przejściu?

Przykład założony: między obszarami elementów pozostaje prosty kanał o szerokości W = 6,00 mm. Przyjmujemy szerokość ścieżki w = 0,15 mm, odstęp między ścieżkami s = 0,15 mm i odstęp od każdej granicy kanału e = 0,25 mm. To dane do ćwiczenia, nie deklaracja możliwości wykonawcy ani geometria zapewniająca określoną impedancję.

Dla n równoległych ścieżek potrzeba miejsca na n szerokości, n − 1 odstępów oraz odstępy od obu granic. Stąd:

n · w + (n − 1) · s + 2 · e ≤ W

Po przekształceniu: n ≤ (W − 2 · e + s) / (w + s). Liczbę ścieżek zaokrąglamy w dół, ponieważ nie można zmieścić ułamka ścieżki.

Dla założonych danych: n ≤ (6,00 − 2 · 0,25 + 0,15) / (0,15 + 0,15) = 5,65 / 0,30 = 18,83…, czyli najwyżej 18 ścieżek na warstwie. Kontrola: 18 · 0,15 + 17 · 0,15 + 2 · 0,25 = 5,75 mm. Kolejna ścieżka zwiększyłaby zajętą szerokość do 6,05 mm, więc się nie mieści.

Załóżmy dodatkowo, że przez ten sam kanał trzeba przeprowadzić 40 niezależnych ścieżek sygnałowych. Przy identycznym wolnym kanale na każdej warstwie potrzeba co najmniej zaokrąglonego w górę ilorazu 40 / 18, czyli 3 warstw sygnałowych. Wariant czterowarstwowy z tabeli udostępnia tylko 2 takie warstwy, a więc teoretycznie mieści 36 ścieżek. Przy tych założeniach nie wystarczy.

To dolne oszacowanie potrzeb, nie dowód, że projekt da się poprowadzić na najbliższym większym wariancie. Rachunek pomija zakręty, przelotki, rozgałęzienia, zasilanie i dodatkowe odstępy wymagane ze względu na przesłuchy. Pary różnicowe zajmują miejsce zależne od ich własnej geometrii. Podstaw rzeczywiste wymiary z projektu i powtórz obliczenie dla najbardziej zatłoczonych przekrojów.

Przypadki doboru: kiedy pozostać przy mniejszej liczbie warstw?

Sterownik z połączeniami dostępnymi od krawędzi obudów

Przykład założony: układy mają wyprowadzenia dostępne na obwodzie, elementy można rozsunąć, a połączenia zasilania mieszczą się na zewnątrz. Wariant 4-warstwowy S — G — G — S jest kandydatem, jeśli próbne prowadzenie połączeń zachowuje ciągłość obu płaszczyzn. Dodawanie warstw wyłącznie dlatego, że na płytce jest mikrokontroler, nie ma uzasadnienia.

Gęste połączenie procesora ze złączem

Przykład założony: obowiązują dane z obliczenia kanału, a rozmieszczenia nie da się zmienić. Potrzebne są co najmniej 3 warstwy sygnałowe, więc warto sprawdzić wariant 6-warstwowy. Zanim zostanie wybrany, trzeba potwierdzić, że obszary zasilania na S/Z nie blokują właśnie tego przejścia i że przelotki nie odbierają mu potrzebnej szerokości.

Gęsta płytka wymagająca osobnych warstw zasilania

Przykład założony: prowadzenie połączeń wymaga 4 warstw sygnałowych, a analiza zasilania uzasadnia dodatkowo 2 warstwy zasilania i 2 płaszczyzny masy. Bilans wynosi 4 + 2 + 2 = 8 warstw. W tej sytuacji wariant ośmiowarstwowy wynika z przydziału funkcji, a nie z arbitralnego progu liczby wyprowadzeń. Rozwiązanie trzeba jeszcze sprawdzić pod względem spadków napięcia, nagrzewania oraz impedancji połączeń.

Koszt i wykonalność: porównuj całe konstrukcje

Ograniczanie liczby warstw ma sens, dopóki nie wymusza trudniejszej technologii. Konstrukcja z mniejszą liczbą warstw, ale bardzo drobnymi ścieżkami i złożonymi przelotkami, nie musi być tańsza od konstrukcji z większą liczbą warstw i prostszymi połączeniami. Rozstrzyga porównanie wycen dla tego samego obrysu, ilości, materiału i zakresu kontroli; bez takich danych nie należy przypisywać wariantom procentowych różnic kosztu.

Przelotki przelotowe przechodzą przez całą grubość płytki. Przelotki ślepe łączą warstwę zewnętrzną z wewnętrzną, a zagrzebane łączą warstwy wewnętrzne. Te ostatnie rozwiązania mogą zwolnić miejsce na innych poziomach, lecz sposób ich wykonania zależy od konstrukcji i procesu. Nie wpisuj ich do projektu bez uzgodnienia z wykonawcą.

Sprawdź również stosunek głębokości wiercenia do średnicy otworu, z jednoznacznym ustaleniem, czy wykonawca podaje średnicę wierconą, czy gotową po metalizacji. Dodanie warstw nie musi zwiększać końcowej grubości płytki; jeżeli jednak ją zwiększy, ten sam otwór będzie trudniejszy do wykonania i metalizacji. Dopuszczalne proporcje, pierścienie miedzi oraz odstępy bierz z możliwości konkretnego procesu.

Szerszy kontekst zawiera artykuł o czynnikach wpływających na koszt PCB. Dla płytek elastycznych dochodzą ograniczenia związane ze zginaniem, więc przedstawionych wariantów nie należy przenosić bezpośrednio na strefę elastyczną.

Lista kontrolna przed zatwierdzeniem liczby warstw

1. Przypisz każdej warstwie funkcję i wskaż płaszczyznę odniesienia dla każdej grupy krytycznych sygnałów.
2. Sprawdź wyprowadzenie połączeń z najgęstszej obudowy przy uzgodnionych szerokościach, odstępach i wymiarach przelotek.
3. Policz dostępne miejsce w krytycznych przejściach, a następnie sprawdź je na próbnym przebiegu ścieżek.
4. Potwierdź ciągłość płaszczyzn i drogi powrotne przy zmianach warstw. Zweryfikuj podziały obszarów zasilania.
5. Uzgodnij materiały, grubości po prasowaniu, miedź oraz wymiary i tolerancje linii o kontrolowanej impedancji.
6. Przeprowadź DRC i osobny przegląd elektryczny. Sam brak naruszeń DRC nie potwierdza poprawności drogi powrotnej ani jakości sygnału.
7. Porównaj wykonalne warianty pod względem kosztu i wymagań montażowych, uwzględniając otwory, dostęp do pól i rozmieszczenie elementów.

Dokumentacja wykonawcza powinna jednoznacznie określać kolejność warstw i typy przelotek. Dane do montażu PCB przygotuj zgodnie z zatwierdzoną wersją projektu, aby zmiana konstrukcji nie pozostawiła sprzecznych plików.

Typowe błędy przy wyborze liczby warstw

• Dobór wyłącznie według zegara. Pomija czasy zboczy, długości połączeń i wymagania konkretnego interfejsu.
• Liczenie wszystkich warstw jako sygnałowych. Prowadzi do niedoszacowania miejsca na masę i zasilanie.
• Ratowanie projektu ścieżkami w płaszczyźnie masy. Może usuwać lokalne problemy z połączeniami kosztem przerwania dróg powrotnych.
• Zmiana konstrukcji po dopasowaniu impedancji. Inna odległość od płaszczyzny lub inny dielektryk wymagają ponownego przeliczenia geometrii.
• Dodawanie warstw bez sprawdzenia przelotek. Kolejna warstwa jest bezużyteczna, jeżeli nie można doprowadzić do niej potrzebnych sygnałów.
• Porównywanie samych liczb warstw w wycenie. Pomija różnice materiałów, wiercenia, geometrii miedzi i kontroli wykonania.

FAQ — pytania o liczbę warstw PCB

Czy układ w obudowie BGA zawsze wymaga większej liczby warstw?

Nie. Decydują rozstaw pól, rozmieszczenie wykorzystanych sygnałów i dostępne sposoby wyprowadzenia połączeń. Obudowa z sygnałami głównie przy krawędzi stawia inne wymagania niż obudowa z gęsto wykorzystanymi rzędami wewnętrznymi. Sprawdź fragment projektu wokół układu, zanim ustalisz liczbę warstw całej płytki.

Czy każda linia zasilająca potrzebuje osobnej warstwy?

Nie. Zasilanie można rozprowadzać ścieżkami i wydzielonymi polami, jeżeli spełniają wymagania prądowe, cieplne i dotyczące spadku napięcia. Osobna warstwa staje się uzasadniona, gdy pomaga spełnić te wymagania lub odzyskać miejsce na sygnały. Podzielonej warstwy zasilania nie traktuj automatycznie jako ciągłego odniesienia dla ścieżek.

Czy można zmniejszyć liczbę warstw po zakończeniu prowadzenia ścieżek?

Można rozważyć taką zmianę, ale wymaga ona ponownego sprawdzenia konstrukcji. Usunięcie pozornie pustej warstwy może zmienić odległości między pozostałymi warstwami, impedancję i symetrię płytki. Po zmianie trzeba ponownie zweryfikować geometrię, zasilanie, drogi powrotne i dokumentację produkcyjną.

Czy większa liczba warstw gwarantuje mniejsze zakłócenia?

Nie. Daje więcej możliwości rozmieszczenia sygnałów i płaszczyzn, ale wynik zależy od ich wykorzystania. Ścieżka nad szczeliną w masie pozostaje problemem także w rozbudowanej konstrukcji. O wyborze powinny decydować konkretne trasy, ich odniesienia i zweryfikowane wymagania elektryczne.
