EasyEDA: jak rozwiązać problemy z obudowami, sieciami i eksportem PCB?

Problemy w EasyEDA rozwiązuj w kolejności: przypisanie obudów, połączenia na schemacie, zgodność PCB ze schematem, wypełnienie miedzi i eksport plików produkcyjnych. Przy każdym błędzie ustal, którego elementu, pola lutowniczego, sieci i warstwy dotyczy, a następnie sprawdź te dane w projekcie. Po poprawce odśwież wypełnienia, uruchom kontrolę reguł projektowych DRC i obejrzyj wyeksportowane warstwy wraz z wierceniami.

Poniżej opisujemy typowe klasy błędów i sposób ich lokalizacji, bez fikcyjnych komunikatów ani deklaracji odtworzenia konkretnego projektu. Nazwy menu i zakres kontroli mogą różnić się między wersjami EasyEDA. Zachowane ilustracje pochodzą z wcześniejszej wersji artykułu; traktuj je jako materiał pomocniczy, a nie instrukcję aktualnego interfejsu.

Od czego zacząć: objaw, plik i miejsce błędu

Zapisz kopię bieżącego projektu obejmującą schemat i PCB. Zanotuj wersję programu, czynność wywołującą problem oraz rzeczywistą treść zgłoszenia. Jeżeli sprawdzenie wskazuje obiekt, przejdź do niego i odczytaj właściwości. Sam kolor zaznaczenia albo wygląd połączenia nie wystarcza do rozpoznania przyczyny.

Do diagnostyki potrzebujesz edytowalnego projektu oraz bibliotek użytych elementów. Gerbery pozwalają sprawdzić geometrię eksportu, ale nie zastępują schematu ani przypisania symboli do obudów. Najpierw rozstrzygnij, czy problem występuje już w danych źródłowych, czy dopiero po ich przetworzeniu.

Obudowa nie pasuje do symbolu: sprawdź numery, potem wymiary

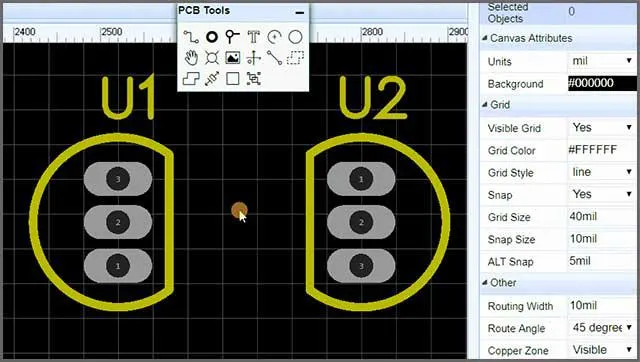

Symbol opisuje funkcję elektryczną, a footprint — układ pól lutowniczych na płytce. Zgodna nazwa obudowy nie dowodzi zgodności tych danych. Zacznij od pełnego oznaczenia zamawianego elementu i rysunku jego wyprowadzeń w dokumentacji producenta.

Prześledź przypisanie wyprowadzeń

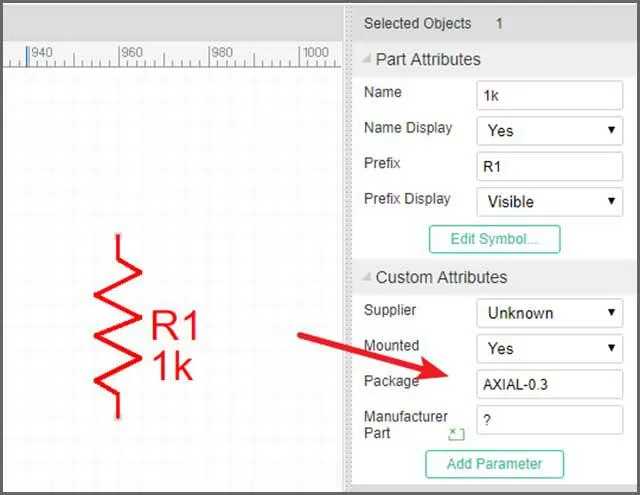

1. Otwórz właściwości elementu na schemacie i sprawdź rzeczywiście przypisany wzór pól, nie tylko wyświetlaną nazwę.
2. Porównaj numer każdego wyprowadzenia symbolu z numerem odpowiedniego pola. Nazwa funkcji, np. anoda, nie musi być identyfikatorem używanym do łączenia.
3. Sprawdź w dokumentacji, z której strony pokazano obudowę. Pomylenie widoku od góry z widokiem od spodu może odwrócić kolejność wyprowadzeń.
4. Uwzględnij dodatkowe pola cieplne i styki obudowy. Ich połączenie albo pozostawienie niepodłączonych musi wynikać z dokumentacji elementu.

Przykład założony: symbol diody ma wyprowadzenia oznaczone numerami 1 i 2, a wzór pól używa oznaczeń A i K. Przed zmianą numeracji ustal z dokumentacji, które wyprowadzenie jest anodą, a które katodą. Dopasowanie samych oznaczeń bez sprawdzenia funkcji może usunąć ostrzeżenie programu i jednocześnie pozostawić błąd elektryczny.

Sprawdź geometrię i przenieś poprawkę do projektu

Porównaj rozstaw, szerokość i długość pól, otwory oraz oznaczenie orientacji z zalecanym wzorem montażowym producenta. Dla elementów przewlekanych sprawdź również tolerancję wyprowadzeń i wymiar gotowego otworu. Metodę doboru opisuje artykuł o średnicy otworu w PCB.

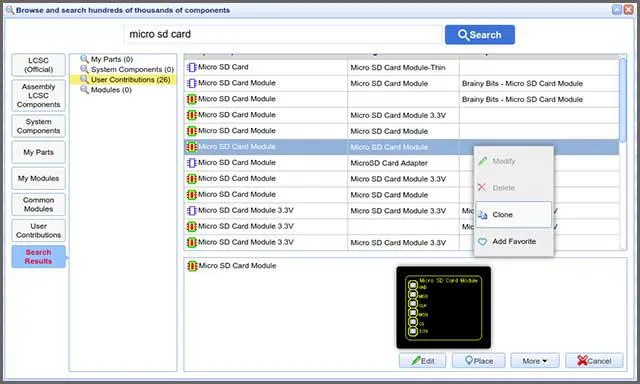

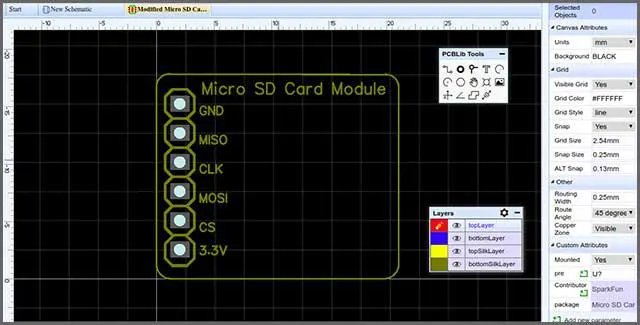

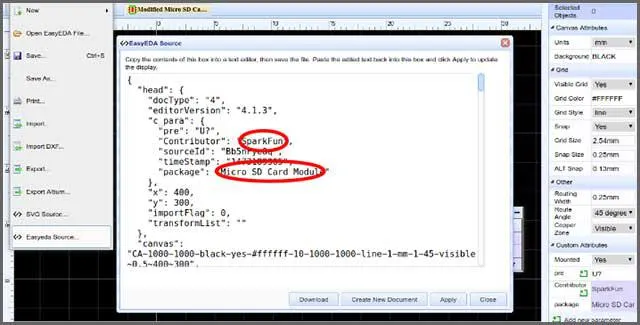

Jeżeli biblioteka wymaga zmiany, pracuj na własnej, jednoznacznie nazwanej kopii. Po zapisaniu przypisz ją do właściwego elementu i przejrzyj proponowane zmiany podczas aktualizacji PCB. Nie zakładaj, że edycja biblioteki automatycznie zmieni już rozmieszczone elementy.

Na płytce sprawdź ponownie numerację, orientację, położenie pól i dochodzące ścieżki. Poprawiony wzór może przesunąć pole względem starego końca ścieżki. Przy zmianie obudowy sprawdź też miejsce na korpus, dostęp montażowy i odległość od sąsiednich elementów.

Sieć wygląda na połączoną, ale program widzi przerwę

Sieć to zbiór wyprowadzeń, które mają być połączone elektrycznie. Linia wskazująca brakujące połączenie na PCB nie jest ścieżką miedzianą. Z kolei przewód na schemacie, który tylko wygląda na stykający się z symbolem, może kończyć się obok punktu przyłączenia.

1. Na schemacie zaznacz podejrzany przewód i sprawdź jego końce. W razie wątpliwości narysuj ten fragment ponownie z przyciąganiem do siatki.
2. Podświetl sieć albo przejrzyj jej listę wyprowadzeń. Sprawdź, czy zawiera wszystkie oczekiwane elementy i czy nie obejmuje obcego obwodu.
3. Sprawdź etykiety, porty i symbole zasilania. Zwróć uwagę na literówki oraz przypadkowo powtórzone nazwy.
4. Uruchom dostępną kontrolę połączeń schematu. Oceniaj ostrzeżenia według funkcji układu, zamiast mechanicznie je wyciszać.
5. Przenieś zatwierdzone zmiany do PCB, a następnie porównaj sieć pola, ścieżki i przelotki.

W projekcie wieloarkuszowym sprawdź zakres działania etykiet i portów w używanej wersji programu oraz strukturze projektu. Nie przyjmuj, że każda identyczna nazwa zawsze łączy arkusze albo zawsze pozostaje lokalna. Rozstrzygająca jest wynikowa lista połączeń, czyli netlista. Przy kopiowaniu bloków sprawdź również unikalność oznaczeń elementów.

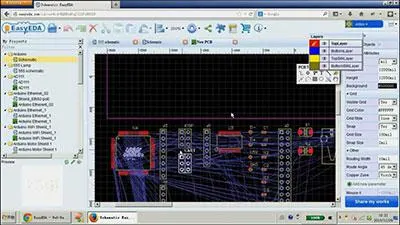

Jeżeli na PCB nadal widać brak połączenia, obejrzyj końce ścieżek w powiększeniu i potwierdź warstwy. Ścieżki narysowane na różnych warstwach nie łączą się przez samo przecięcie na ekranie; potrzebują właściwego połączenia międzywarstwowego. Zasady czytania zależności między symbolem a płytką rozwija artykuł o schemacie PCB.

Przy płytce tworzonej bez schematu trzeba samodzielnie zdefiniować oczekiwaną łączność. Brak ostrzeżeń nie udowadnia wtedy, że obwód odpowiada zamysłowi projektanta. Ręczne nadanie tej samej nazwy przypadkowym polom może ukryć błąd, zamiast go naprawić.

DRC i prowadzenie ścieżek: czy połączenie ma miejsce?

DRC porównuje geometrię i przypisanie sieci z ustawionymi regułami. Przy zgłoszeniu odstępu sprawdź oba wskazane obiekty: ich warstwy, sieci i regułę, która rzeczywiście je obejmuje. Ograniczenia przyjmij z uzgodnionych możliwości wykonania płytki oraz wymagań elektrycznych. Szczegóły procesu projektowego omawia tekst o projektowaniu PCB.

Jeżeli automatyczne prowadzenie ścieżek pozostawia przerwy, sprawdź dostępne miejsce, rozmieszczenie elementów i dozwolone warstwy. Poprowadź problematyczny fragment ręcznie, aby zobaczyć, gdzie zabrakło przejścia. Nie zmniejszaj odstępów wyłącznie po to, by narzędzie zakończyło pracę bez zgłoszeń.

Przykład założony: ścieżka między sąsiednimi polami

Przyjmijmy prostokątne pola o jednakowej szerokości b = 0,30 mm i rozstawie środków p = 0,80 mm. Między nimi ma przejść prosta ścieżka o szerokości w = 0,20 mm, należąca do innej sieci niż oba pola. Zakładamy wymagany odstęp c = 0,20 mm po każdej stronie ścieżki. Wszystkie liczby są założeniami rachunkowymi, nie parametrami konkretnej obudowy ani deklaracją możliwości producenta.

• Wolna przestrzeń między krawędziami pól: g = p − b = 0,80 − 0,30 = 0,50 mm.
• Potrzebna przestrzeń: s = w + 2c = 0,20 + 2 × 0,20 = 0,60 mm.
• Brakujące miejsce: s − g = 0,60 − 0,50 = 0,10 mm.

W tym uproszczonym przekroju ścieżka się nie mieści. Warunek geometryczny to p − b ≥ w + 2c; współczynnik 2 oznacza odstęp po obu stronach. Sprawdź inną drogę lub warstwę. Zmianę szerokości ścieżki oceń pod kątem elektrycznym i technologicznym, a zmianę pól — według wymagań montażowych. Nie zmieniaj rozstawu pól wbrew obudowie. Równość w tym wzorze oznacza brak dodatkowego zapasu geometrycznego, nie gwarancję poprawnego wykonania.

Wypełnienie miedzi znika albo nie łączy masy

Zacznij od przeliczenia wypełnienia po zmianach projektu. Następnie sprawdź, czy widoczność danej warstwy i samego wypełnienia jest włączona. Sam kontur obszaru nie potwierdza obecności miedzi, a jednolity kolor nie dowodzi ciągłości elektrycznej.

• Sieć i warstwa: porównaj przypisanie obszaru z polem, które ma zostać podłączone. Miedź na przeciwnej stronie wymaga odpowiedniego połączenia między warstwami.
• Obrys i wykluczenia: sprawdź granicę płytki oraz strefy zakazu prowadzenia miedzi. Przypadkowa strefa może wyciąć potrzebny fragment.
• Odstępy: przeanalizuj, czy obce sieci i krawędź płytki nie odcinają dopływu miedzi do pola.
• Wyspy: jeżeli obszar znika po przeliczeniu, sprawdź usuwanie odizolowanej miedzi. Zachowanie wyspy nie tworzy jej połączenia z masą.
• Połączenia termiczne: sprawdź, czy odnogi łączące pole z wypełnieniem mają miejsce i rzeczywiście powstały.

Po korekcie podświetl sieć masy i prześledź połączenie pola z pozostałym obwodem. Obejrzyj przewężenia oraz miejsca przecięte ścieżkami innych sieci. Połączenie pełną miedzią może utrudniać lutowanie, natomiast wąskie odnogi wymagają oceny pod kątem prądu i odprowadzania ciepła. Nie wybieraj jednego sposobu dla wszystkich pól bez analizy ich funkcji.

Eksport Gerberów i wierceń: sprawdź wynik, nie sam komunikat

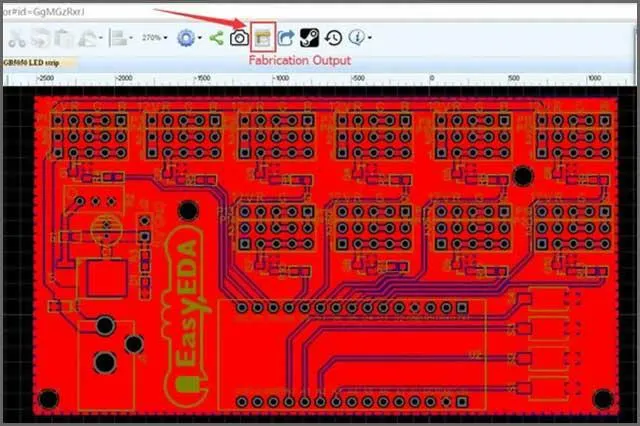

Przed eksportem zapisz projekt, przelicz wypełnienia i ponów DRC. Przy odmowie eksportu sprawdź wskazane obiekty oraz warstwę obrysu: otwarty kontur, nakładające się odcinki lub dodatkowe fragmenty mogą uniemożliwiać jednoznaczne określenie kształtu płytki. Rysunek obudowy urządzenia na warstwie dokumentacyjnej nie zastępuje obrysu PCB.

Jeżeli nie powstaje plik do pobrania, oddziel problem generowania od problemu pobierania. Sprawdź komunikat edytora, stan zapisania projektu i listę pobranych plików w przeglądarce. Przed ponownym otwarciem aplikacji zachowaj kopię projektu. Po pobraniu otwórz archiwum i potwierdź, że zawiera dane z właściwej wersji płytki.

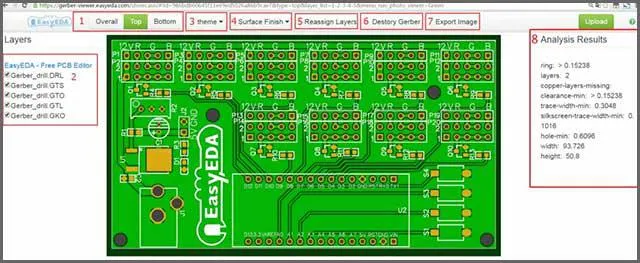

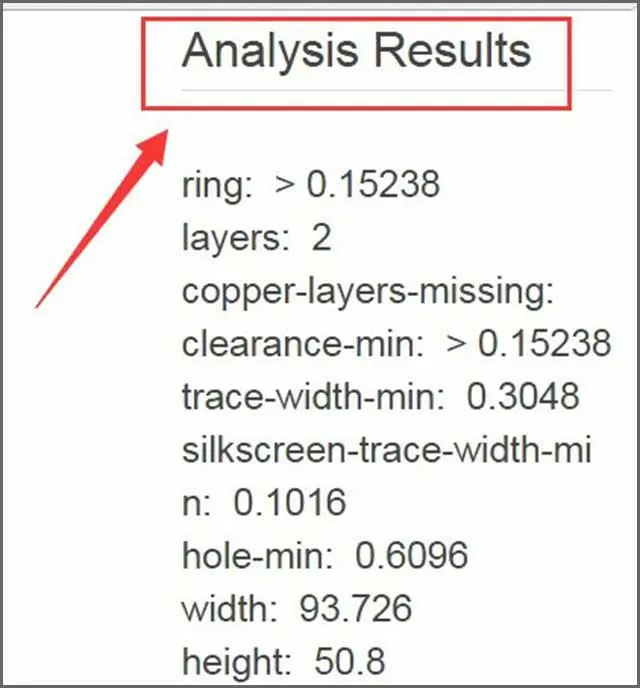

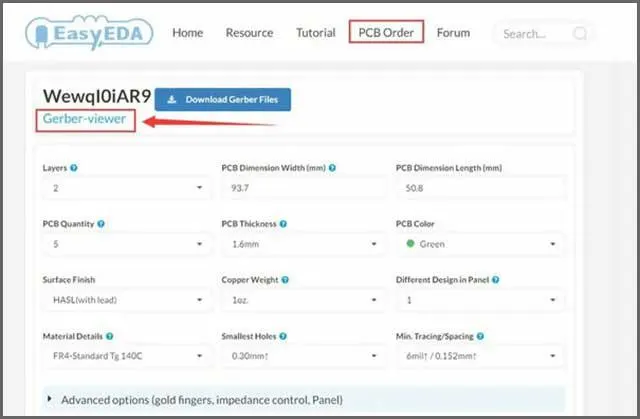

Wyeksportowany komplet obejrzyj w niezależnej przeglądarce danych produkcyjnych. Pliki Gerber opisują geometrię warstw, a pliki wierceń, zwykle w formacie Excellon, opisują otwory. Znaczenie poszczególnych danych wyjaśnia artykuł o plikach Gerber.

Lista kontroli gotowego kompletu

1. Obrys: porównaj wymiar z rysunkiem mechanicznym. Sprawdź zamknięcie konturu, wycięcia i brak zbędnych odcinków.
2. Miedź: włączaj warstwy osobno. Sprawdź ścieżki, wypełnienia, przewężenia i odstępy od krawędzi.
3. Wiercenia: nałóż je na pola. Przy przesunięciu sprawdź wspólny początek współrzędnych, jednostki i sposób odczytu formatu.
4. Rodzaje otworów: sprawdź rozróżnienie otworów metalizowanych i niemetalizowanych oraz sposób przekazania otworów podłużnych i frezowań.
5. Maska lutownicza: sprawdź otwarcia nad polami i zamierzone zakrycie przelotek. Nie pomyl jej z warstwą otworów szablonu pasty.
6. Opis: oceń oznaczenia elementów, polaryzację i czytelność od właściwej strony. Nie odbijaj plików ręcznie tylko dlatego, że oglądasz spód płytki.
7. Spójność: porównaj komplet z zapisanym PCB i usuń z paczki stare eksporty. Po każdej poprawce wygeneruj ponownie wszystkie potrzebne pliki.

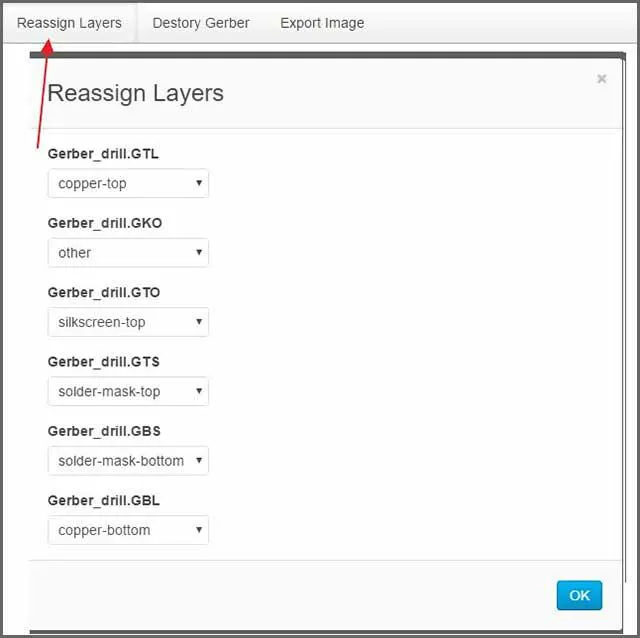

Jeżeli przeglądarka błędnie rozpoznaje warstwę, przypisz jej funkcję według zawartości i ustawień eksportu. Nie zmieniaj geometrii, żeby dopasować ją do błędnego podglądu. Przy zlecaniu montażu sprawdź też zgodność oznaczeń z zestawieniem komponentów BOM i danymi położenia elementów.

Typowe błędy podczas usuwania usterek

• Wyciszanie DRC zamiast poprawy projektu. Wyjątek powinien mieć uzasadnienie techniczne i zostać sprawdzony w danych produkcyjnych.
• Poprawianie tylko PCB. Przy kolejnym przeniesieniu danych ze schematu lokalna zmiana może zostać nadpisana albo spowodować rozbieżność.
• Zamiana numerów bez dokumentacji. Zgodność symbolu z polem nie wystarczy, jeśli funkcja wyprowadzenia jest błędna.
• Eksport ze starym wypełnieniem. Po zmianie ścieżek ponownie przelicz miedź i skontroluj połączenia.
• Ocena wyłącznie ze zdjęcia lub wizualizacji. Obraz nie zastępuje sprawdzenia netlisty, warstw i wierceń.

FAQ — pytania o problemy w EasyEDA

Czy brak błędów DRC oznacza, że płytka będzie działać?

Nie. DRC sprawdza wybrane reguły i zgodność z zadanymi sieciami. Nie wykryje każdej błędnej decyzji na schemacie ani nie potwierdzi zgodności obudowy z kupowanym elementem. Osobno sprawdź funkcję układu, dokumentację części i wymagania produkcyjne.

Dlaczego zmieniony footprint nie pojawia się na PCB?

Sprawdź, czy zapisano właściwą kopię biblioteczną, czy przypisano ją do elementu i czy przeniesiono zmiany do PCB. Potwierdź wynik na podstawie numeracji i wymiarów pól. Sama identyczna nazwa nie dowodzi, że projekt używa poprawionej wersji.

Dlaczego pole masy pozostaje niepodłączone mimo wypełnienia miedzi?

Sprawdź sieć pola i obszaru, warstwę, odstępy oraz odnogi połączenia termicznego. Obszar może być odizolowaną wyspą albo zostać odcięty przez inne ścieżki. Przelicz wypełnienie i prześledź ciągłą drogę połączenia; sam kolor miedzi nie rozstrzyga problemu.

Czy do wykonania płytki wystarczy zrzut ekranu?

Nie. Przekaż kompletny, sprawdzony zestaw warstw produkcyjnych, wiercenia i wymagania wykonania. Zrzut ekranu może wyjaśniać uwagę do projektu, ale nie określa jednoznacznie geometrii ani wszystkich otworów. Zachowaj również odpowiadającą eksportowi wersję projektu źródłowego.
