Projektowanie PCB o dużej prędkości nie zaczyna się od wyboru „szybkiego” laminatu, lecz od zrozumienia sygnałów. Nawet proste urządzenia coraz częściej wykorzystują interfejsy o stromych zboczach, szybkie zegary, pamięci DDR, USB, HDMI, PCIe albo tory RF. Przy takich sygnałach płytka przestaje być tylko zbiorem połączeń — staje się elementem toru transmisyjnego.
W praktyce szerokość i długość ścieżki, układ warstw, ciągłość masy, rozmieszczenie przelotek, materiał laminatu oraz sposób prowadzenia par różnicowych wpływają bezpośrednio na integralność sygnału. Błąd niezauważalny w wolnym układzie może tu powodować odbicia, przesłuchy, fluktuacje czasowe, problemy z EMC albo niestabilną pracę urządzenia.
W tym artykule porządkujemy najważniejsze zasady projektowania PCB o dużej prędkości: kiedy taki projekt jest potrzebny, jakie wyzwania trzeba uwzględnić i na co zwrócić uwagę przed wysłaniem plików do produkcji.
1、Projektowanie PCB o dużej prędkości — czym jest taki projekt?
O projekcie o dużej prędkości mówimy wtedy, gdy zachowanie sygnału na płytce zależy od parametrów fizycznych połączenia: impedancji charakterystycznej, czasu propagacji, geometrii ścieżki, ciągłości ścieżki powrotu prądu i sprzężeń z sąsiednimi sygnałami. Nie decyduje wyłącznie częstotliwość zegara. Równie ważny jest czas narastania i opadania zboczy, bo to on określa, jak szerokie pasmo musi przenieść ścieżka.
Projektowanie PCB o dużej prędkości polega więc na takim dobraniu geometrii, układu warstw i reguł prowadzenia ścieżek, aby zachować integralność sygnału od nadajnika do odbiornika. Projektant kontroluje impedancję, pilnuje długości krytycznych połączeń i unika przerw w płaszczyznach odniesienia.
W takich projektach często stosuje się laminaty o przewidywalnych parametrach dielektrycznych, ciaśniejsze tolerancje produkcyjne i kontrolę impedancji. Przy wyższych częstotliwościach znaczenie mają także straty dielektryczne, chropowatość miedzi oraz sposób tkania włókna szklanego.
Duże znaczenie ma również dobór obudów komponentów. BGA, LGA, QFN, MSOP i układy z krótkimi wyprowadzeniami zmniejszają indukcyjność pasożytniczą i ułatwiają prowadzenie krótkich połączeń. Nie zastępuje to jednak poprawnego projektu płytki.

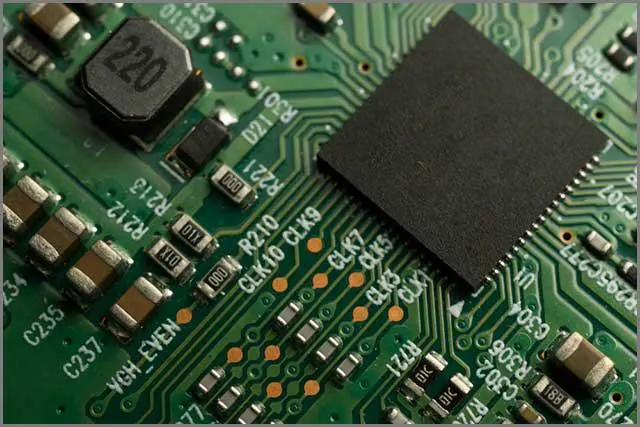

Zdjęcie 1: mikrokontroler ze ścieżkami prowadzonymi do zewnętrznego złącza.
2、Wyzwania związane z projektowaniem płyt PCB o dużej prędkości
Największe trudności w projektach o dużej prędkości wynikają z tego, że wymagania elektryczne, mechaniczne i produkcyjne są ze sobą ściśle powiązane. Poniżej opisujemy obszary, które najczęściej decydują o powodzeniu projektu.
2.1 Projektowanie PCB o dużej prędkości — tolerancje
Przy sygnałach szybkich nawet niewielka zmiana szerokości ścieżki, odstępu od płaszczyzny odniesienia albo grubości dielektryka zmienia impedancję. Dlatego producent musi utrzymywać powtarzalne parametry procesu, a projektant powinien uzgodnić wymagania dotyczące impedancji jeszcze przed finalnym zatwierdzeniem układu warstw.
Najczęściej kontroluje się szerokość i odstęp ścieżek, grubość miedzi, grubość prepregu i rdzenia, tolerancję wiercenia oraz finalną impedancję torów pojedynczych i różnicowych. Od tych parametrów zależy margines pracy interfejsów takich jak USB, HDMI, PCIe czy DDR.
2.2 Dostępność materiałów do projektów o dużej prędkości
Standardowy FR-4 sprawdza się w wielu projektach cyfrowych, ale nie jest materiałem uniwersalnym. Przy wyższych częstotliwościach, długich torach, wymaganiach RF albo bardzo małych stratach konieczny może być laminat o stabilniejszej stałej dielektrycznej i niższym współczynniku strat.
W praktyce stosuje się ulepszone odmiany FR-4, laminaty wysokotemperaturowe, poliimid, PTFE oraz materiały do torów mikrofalowych. Wybór zależy od częstotliwości, długości połączeń, budżetu strat, temperatury pracy i dostępności materiału u producenta.
2.3 Projektowanie PCB o dużej prędkości — wybór właściwego układu warstw
Układ warstw jest jednym z kluczowych elementów projektu o dużej prędkości. Trzeba określić warstwy sygnałowe, płaszczyzny masy i zasilania, odległość ścieżki od płaszczyzny odniesienia oraz sposób prowadzenia par różnicowych. Dobrze dobrany układ warstw ułatwia kontrolę impedancji i zapewnia ciągłą ścieżkę powrotu prądu.
2.4 Połączenia między płytami
Jeżeli projekt składa się z kilku płytek, złącze i przewód stają się częścią szybkiego toru sygnałowego. Należy dobrać złącza o odpowiedniej impedancji, przewidzieć piny masy przy sygnałach krytycznych, unikać nagłych zmian geometrii i kontrolować długości przewodów w parach różnicowych.
Obrazek 2: układ QFN o drobnym rastrze wymaga precyzyjnego wykonania padów i zachowania wąskich tolerancji.
3. Umiejętności potrzebne przy projektowaniu PCB o dużej prędkości
3.1 Projektowanie PCB o dużej prędkości — znajomość zaawansowanego oprogramowania CAD
Projekty o dużej prędkości wymagają funkcji, których często brakuje w prostych narzędziach dla hobbystów: reguł impedancji, prowadzenia par różnicowych, dopasowania długości, kontroli odstępów, analizy układu warstw i sprawdzania przerw w płaszczyznach odniesienia.
Projektant powinien więc sprawnie pracować w narzędziu CAD, które nie tylko rysuje ścieżki, ale też wymusza reguły elektryczne i produkcyjne. Bez tego łatwo przeoczyć błąd widoczny dopiero podczas testów prototypu.
3.2 Projektowanie PCB o dużej prędkości — prowadzenie szybkich ścieżek
Prowadzenie szybkich sygnałów wymaga konsekwencji. Ścieżki powinny być możliwie krótkie, prowadzone nad ciągłą płaszczyzną odniesienia i oddalone od źródeł zakłóceń. Nie należy przecinać powrotu prądu szczelinami w masie ani prowadzić równolegle przez długi odcinek dwóch krytycznych linii bez zachowania odpowiedniego odstępu. W parach różnicowych trzeba utrzymywać stały rozstaw i symetrię.
3.3 Ścieżki o kontrolowanej impedancji
Wiele interfejsów wymaga określonej impedancji charakterystycznej. Typowe wartości to 50 Ω dla pojedynczych torów RF, około 90 Ω dla USB 2.0 jako pary różnicowej oraz 100 Ω dla wielu szybkich par różnicowych, na przykład w PCIe, Ethernet czy HDMI. Dokładna wartość zawsze wynika ze specyfikacji danego interfejsu.
Projektant musi umieć dobrać szerokość ścieżki, odstęp w parze różnicowej i odległość od płaszczyzny odniesienia do wybranego układu warstw. Jeżeli impedancja odbiega od wymaganej wartości, pojawiają się odbicia, pogorszenie wykresu oka i ryzyko błędów transmisji.
Projektowanie PCB o dużej prędkości — 3.4 dopasowanie długości ścieżek
Szybkie magistrale pamięci i interfejsy równoległe mają wiele linii, które muszą dotrzeć do odbiornika w określonym oknie czasowym. Dlatego dopasowuje się długości ścieżek w grupach sygnałów, a w parach różnicowych także długość obu przewodników pary. Tolerancje nie są uniwersalne — wynikają ze specyfikacji interfejsu, prędkości transmisji i budżetu czasowego projektu.
3.5 Minimalizacja powierzchni pętli
Sygnał nie płynie wyłącznie ścieżką na warstwie sygnałowej. Prąd powrotny zamyka się najbliższą płaszczyzną odniesienia, dlatego przerwa w masie, źle umieszczona przelotka albo duża pętla zwiększa emisję EMI i pogarsza integralność sygnału. Pomagają ciągłe płaszczyzny masy, przelotki powrotne przy zmianie warstwy i krótkie połączenia z kondensatorami odsprzęgającymi.

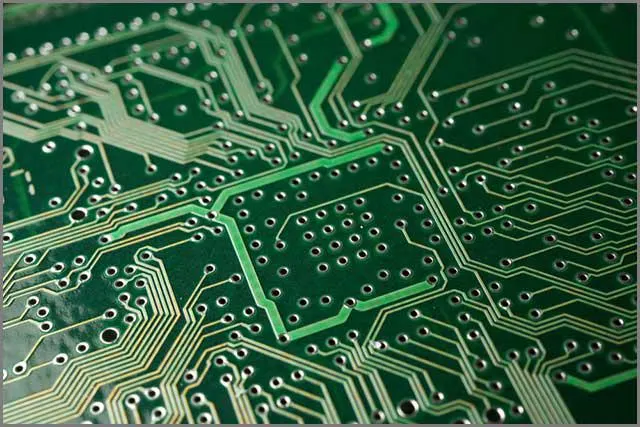

Rysunek 3: ścieżki o kontrolowanej impedancji i para różnicowa wyprowadzona z układu BGA.
4. Projektowanie PCB o dużej prędkości — najważniejsze zjawiska sygnałowe
Poniższe zjawiska często decydują o tym, czy szybka płytka działa stabilnie po uruchomieniu. Warto uwzględnić je już podczas schematu, rozmieszczenia komponentów i wyboru układu warstw.
4.1 Odbicia sygnału
Gdy czas narastania sygnału jest krótki względem czasu propagacji po ścieżce, połączenie należy traktować jak linię transmisyjną. Niedopasowanie impedancji na źródle, odbiorniku, złączu albo przelotce powoduje odbicia. Mogą one zmniejszyć margines napięciowy, wywołać fałszywe zbocza albo pogorszyć wykres oka.
Projektowanie PCB o dużej prędkości — 4.2 dzwonienie sygnału
Dzwonienie to oscylacje napięcia po zboczu sygnału. Zwykle wynika z niedopasowania impedancji, nadmiernej indukcyjności połączeń, długich odgałęzień albo zbyt szybkiego sterowania linii. W krytycznych przypadkach stosuje się terminację szeregową lub równoległą, skraca odgałęzienia i poprawia ciągłość ścieżki powrotnej.
4.3 Przesłuchy między ścieżkami
Przesłuch pojawia się, gdy pole elektromagnetyczne jednej ścieżki sprzęga się z drugą. Im dłuższy równoległy przebieg i im mniejszy odstęp, tym większe ryzyko zakłóceń. Pomaga zwiększenie odległości między sygnałami, prowadzenie ich nad ciągłą masą, skracanie odcinków równoległych oraz unikanie sąsiedztwa sygnałów agresywnych, takich jak zegary, z czułymi liniami analogowymi.
4.4 Projektowanie PCB o dużej prędkości — czas propagacji sygnału
Różne długości ścieżek oznaczają różne czasy dotarcia sygnału do odbiornika. W wolnym układzie różnica może być pomijalna, ale w szybkiej magistrali pamięci, parze różnicowej albo interfejsie równoległym potrafi zamknąć okno czasowe transmisji. Dlatego ścieżki krytyczne dopasowuje się długością zgodnie z wymaganiami konkretnego standardu.
5. Skąd wiadomo, że projekt wymaga zasad dla dużych prędkości?
5.1 Projektowanie PCB o dużej prędkości — czy płytka ma szybki interfejs?
Najprostszy test to lista interfejsów. Jeżeli na płytce występuje PCIe, USB 480 Mb/s lub szybszy, DDR, Ethernet, HDMI, DVI, MIPI, LVDS, szybki ADC/DAC albo tor RF, projekt należy prowadzić według zasad dla dużych prędkości. Dotyczy to również złączy, przez które takie sygnały wychodzą poza płytkę.
Dla każdego z tych interfejsów trzeba sprawdzić specyfikację: wymaganą impedancję, tolerancję długości, separację par, dopuszczalną liczbę przelotek, terminację i ograniczenia dotyczące odgałęzień. Warto wpisać te wymagania do reguł projektu.
5.2 Relacja długości ścieżki do czasu narastania i długości fali
Praktyczna zasada mówi, że jeżeli długość połączenia jest istotna względem długości fali składowych sygnału albo względem odcinka pokonywanego w czasie narastania zbocza, ścieżkę trzeba traktować jak linię transmisyjną. Często przyjmuje się próg rzędu jednej dziesiątej długości fali lub odpowiedniego czasu propagacji, ale dokładne kryterium zależy od interfejsu i marginesu projektu.
Dlatego nie warto oceniać projektu tylko po częstotliwości zegara. Sygnał o relatywnie niskiej częstotliwości, ale bardzo stromych zboczach, może wymagać takich samych reguł prowadzenia ścieżek jak znacznie szybszy interfejs. Jeżeli długości ścieżek są porównywalne z istotną częścią długości fali, należy analizować impedancję, odbicia i dopasowanie.
5.3 Projektowanie PCB o dużej prędkości — płytka z interfejsem bezprzewodowym
Każda płytka z anteną, modułem radiowym albo złączem antenowym wymaga szczególnej kontroli toru RF. Antena na PCB potrzebuje poprawnej geometrii, odpowiedniego obszaru wolnego od miedzi i komponentów, ciągłej masy oraz dopasowania impedancji. W przeciwnym razie zasięg i sprawność nadajnika mogą spaść mimo poprawnego schematu.
W projektach ze złączami SMA, U.FL lub podobnymi ścieżka do złącza jest częścią toru radiowego. Najczęściej projektuje się ją jako linię 50 Ω, z geometrią dobraną do konkretnego układu warstw i z minimalną liczbą nieciągłości.
Szczegółowy film o zagadnieniach związanych z projektowaniem układów o dużej prędkości można znaleźć tutaj:
https://www.youtube.com/watch?v=6jrVZu7eqiw

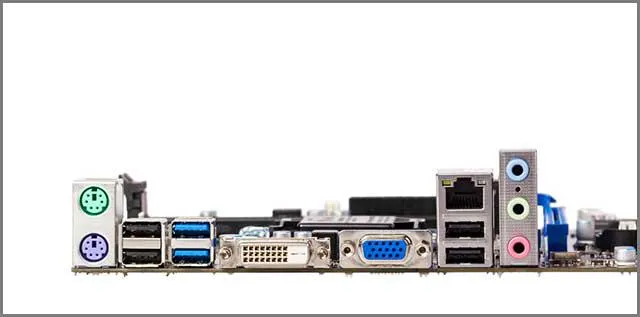

Obraz 4: szybkie interfejsy, takie jak DVI i USB, wymagają prowadzenia ścieżek zgodnie z zasadami dla dużych prędkości.
6、Dlaczego warto wybrać OurPCB?

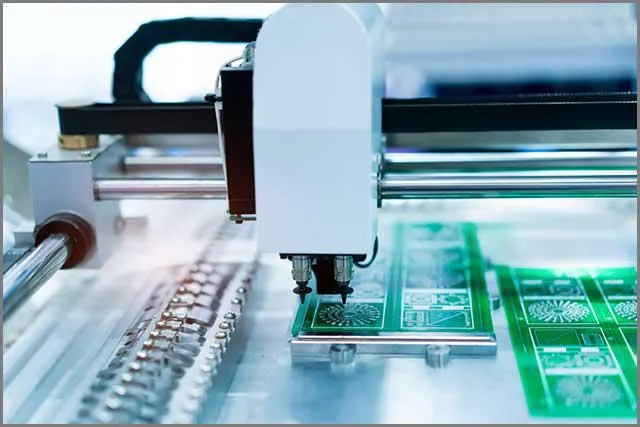

Obraz 5: automat pick-and-place umieszczający komponenty SMD 0201 na płytce PCB.
W projektach o dużej prędkości wybór producenta ma bezpośredni wpływ na wynik. Potrzebna jest dokładna produkcja PCB, zrozumienie układu warstw, kontrolowanej impedancji, tolerancji procesu i montażu komponentów o drobnym rastrze. OurPCB łączy produkcję płytek z montażem elektroniki, co ułatwia przejście od prototypu do serii.
Jako kontraktowy producent i monter PCB obsługujemy klientów międzynarodowych, zapewniając wsparcie inżynieryjne, produkcję płytek, montaż SMT/THT oraz kontrolę jakości. Przy projektach wymagających kontroli impedancji warto skonsultować układ warstw i wymagania technologiczne przed złożeniem zamówienia.
OurPCB dysponuje 15 liniami SMT (SIEMENS i YAMAHA) w dwóch zakładach, a także piecami reflow, drukarkami pasty lutowniczej i systemami automatycznej inspekcji optycznej (AOI). Montujemy układy BGA, LGA, QFN, QFP, DIP, SIP i inne typowe obudowy. Najmniejszy obsługiwany rozmiar komponentu SMT to 0201. Oferujemy również programowanie, okablowanie, zalewanie (potting) i powłoki ochronne (conformal coating). Po przesłaniu plików produkcyjnych obowiązuje prosta obietnica: "wycena w 12 godzin roboczych".
7、Podsumowanie
Projektowanie PCB o dużej prędkości wymaga myślenia o płytce jak o części toru sygnałowego. Kontrola impedancji, odpowiedni układ warstw, ciągłe płaszczyzny odniesienia, dopasowanie długości i przemyślane prowadzenie ścieżek decydują o tym, czy interfejs będzie działał stabilnie w realnym urządzeniu.
OurPCB pomaga w produkcji i montażu płytek, które mają takie wymagania: od prototypów po serie, z kontrolą jakości i wsparciem przy wymaganiach technologicznych. Im wcześniej zostaną ustalone parametry układu warstw i impedancji, tym mniejsze ryzyko kosztownych poprawek po pierwszej serii.
