Laptopy zmieniły grę w technologii. Podobnie jak laptop, Black Pinout Beaglebone jest daleko pełen potężnego procesora, pamięci i przyspieszenia obrazu, wszystko zmniejszone, gdy wióry i lutowane w dostępnej płycie drukowanej.
W rzeczywistości bardziej praktyczne podejście do opanowania pełnego potencjału czarnego pinout Beaglebone, pamiętaj, aby wziąć jeden dla siebie. Ponadto ten artykuł pomoże lepiej zrozumieć obwody drukowane Black Pinout Beaglebone.

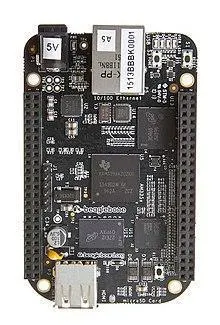

Obraz kości BeagleBlack
Źródło: Wiki Commons

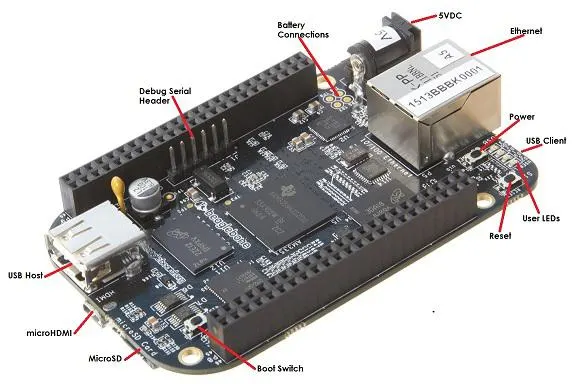

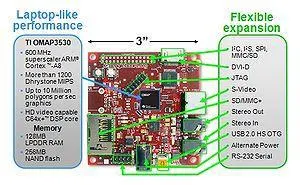

Obrazowy opis obwodu Beaglebone.
Źródło: Wiki Commons

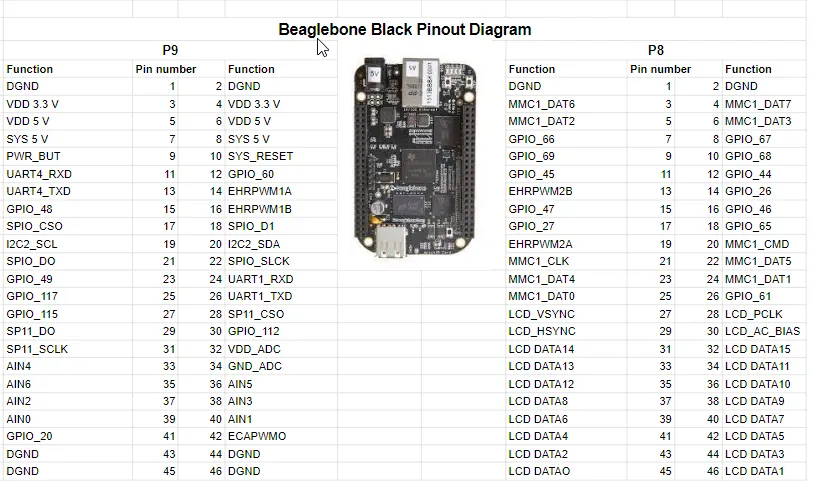

Konfiguracja blagi pinu beagleBone Black Pinout
Układ i konfiguracja Black Pinout BeagleBone
Istnieją dwa nagłówki ekspansji w czarnej czerni. W szczególności nagłówki, a mianowicie nagłówek P8 i nagłówek P9, każdy nagłówek ma 46 pinów i daje łącznie 3,3 V na nagłówek.
Pins wejściowy zasilania: Black Board Black Board ma dwa kolejne wejścia, port USB i podnośnik zasilający prąd stałego.
Moc wyjściowa: Istnieją również trzy piny mocy wyjściowej na Beaglebone, które mogą również pomóc zewnętrznym urządzeniom zasilania.
PIN One oferuje 3 wolty, a jego energia pochodzi z Low Dropout (LDO), a może być nawet pomocne dla urządzeń wyników max 250mA. Wskazane jest również użycie zewnętrznego źródła zasilania, jeśli istnieje wzrost amperów.
Port zasilania dwa oferuje 5 woltów maksymalną moc wyjściową, która również jest niezwłocznie wynika z pinu dostarczania prądu prądowego.
Oto lista pinów zgodnie z wyjściem napięcia w nagłówku P9:
3.3 V to pin4 i pin3
+5 V (VDD) to pin6 i pin5
+5 V (SYS) to pin8 i pin7
Pinsy naziemne:
Beaglebone Black dodatkowo zawiera więcej pinów naziemnych, aby ułatwić gładkie operacje szpilek. Następnie niektóre z tych pinów mają wewnętrzne połączenie z różnymi urządzeniami peryferyjnymi.
• Pinsy P8 Digital Ground (DGND) - pin46, pin45, pin44, pin43, pin2, pin1.
• Pinsy cyfrowe P9 (DGND) - Pin 1, Pin 2
Przycisk zasilania: przycisk zasilania jest przydatny, ponieważ pozwala na zasilanie i wyłączenie całej płyty drukowanej.
• Przycisk zasilania - pin9
Umożliwia uporządkowane zamknięte urządzenia przez impuls zewnętrzny za pomocą zapisania wszystkich statystyk.
Przycisk reset: To narzędzie ma zewnętrzny przycisk resetowania, który kompetentnie uruchamia płytkę obwodu. Zatem nagłówek P9 działa jak reset. PIN znajduje się na poniższej liście:
• sys_reset - pin 10
Wejście/wyjście ogólne (piny GPIO)
W urządzeniu znajduje się prawie 69 cyfrowych pinów pinout GPIO. Jednak niektóre z nich mogą być również przydatne w różnych predefiniowanych funkcjach. Następnie 3,3 V może przekazać wszystkie piny we/wy. Wszystkie szpilki we/wy na czarnej beaglebone znajdują się na poniższej liście:
| P8 | P9 |
| GPIO_30 – Pin11GPIO_60 – Pin12GPIO_31 – Pin 13GPIO_40 – Pin 14GPIO_48 – Pin 15GPIO_51 – Pin 16GPIO_4 – Pin17GPIO_5 – Pin18GPIO_13 – Pin19GPIO_12 – Pin20GPIO_3 – Pin21GPIO_2 – Pin22GPIO_49 – Pin23GPIO_15 – Pin24GPIO_117 – Pin25GPIO_14 – Pin26GPIO_125 – Pin27GPIO_123 – Pin28GPIO_111 – Pin29GPIO_112 – Pin30GPIO_110 – Pin31GPIO_20 – Pin41GPIO_7 – Pin42 | Pin24GPIO_32 - Pin25GPIO_61 - Pin26GPIO_86 - Pin27GPIO_88 - Pin28GPIO_87 - Pin29GPIO_10 - Pin31GPIO_11 - Pin32GPIO_9 - Pin33GPIO_81 - Pin34GPIO_8 - Pin35GPIO_80 - Pin36GPIO_78 - Pin37GPIO_79 - Pin38GPIO_76 - Pin39GPIO_77 - Pin40GPIO_74 - Pin41GPIO_75 - Pin42GPIO_72 - Pin43GPIO_73 - Pin44GPIO_70 - Pin45GPIO_71 - Pin4646 |
Komunikacja BB UART
Jest to najbardziej znany pin komunikacji szeregowej dla większości konstrukcji i gadżetów. W związku z tym w tym typie komunikacji osobne piny służą do nadawania i odbierania danych.
Nagłówek P8:
UART5_TX - Pin37
UART_RX - Pin38
Nagłówek P9:
UART1_TX - Pin24
UART1_RX - Pin26
UART2_TX - Pin21
UART2_RX - Pin22
UART4_TX - Pin11
UART4_RX - Pin13
Piny komunikacyjne Serial Peripheral Interface (SPI)
Piny wymiany słownej SPI w BeagleBone Black są dwa. Jednak wszystkie z tych Serial Peripheral Interfaces mają osobne nagłówki pinów slave. W związku z tym, ze względu na więcej niż jeden pin slave, każde urządzenie może również rozmawiać z dwoma specjalnymi typami urządzeń protokołu Serial Interface. Oba piny komunikacyjne SPI znajdują się w nagłówku rozszerzenia P9:
SPI0_CS0 - Pin17
SPI0_D0 - Pin21
SPI0_D1 - Pin18
SPI0_SCLK - Pin22
SPI1_CS0 - Pin28
SPI1_D0 - Pin29
SPI1_D1 - Pin30
SPI1_SCLK - Pin31
Kanały komunikacji I2C
Płytka posiada dwa kanały komunikacyjne I2C, które znajdują się w nagłówku wzrostowym P9:
I2C1_SCL - pin 17
I2C1_SDA - pin 18
I2C2_SCL - pin 19
I2C2_SDA - pin 20
Piny kanału modulacji szerokości impulsów (PWM)
Tradycyjnie BeagleBone Black wytwarza prostokątny impuls wyjściowy do obsługi samochodów i innych zdolnych gadżetów. Zawiera również liczne piny modulacji szerokości impulsu, które generują znak wyjściowy za pomocą timerów i Prescalera.
Multichannel Audio Serial Port (MCAS)
To również dla programów portów szeregowych z kilkoma kanałami. Korzysta z pinów clock, statistics i frame sync, które są samodzielne. W BeagleBone piny MCASP znajdują się w P9, a mianowicie.
MCASP0_FSX (Frame Sync) - pin 29
MCASP0_ACLKX (Clock Sync) - pin 25
MCASP0_AHCLKX (Data out) - pin 31
MCASP0_AXR2 (wejście danych) - pin 28
Piny kontrolera multimedialnego (MMC)
Wbudowany w BeagleBone Black kontroler multimedialny o pojemności 2GB pozwala na pracę urządzenia z wewnętrznej pamięci eMMC, a nie z karty SD. Stąd MMC1 jest standardową metodą bootowania, która łączy się bezpośrednio z portem procesora. Ponieważ jednak wewnętrzny kontroler multimedialny jest 8-bitowy i pozwala na działanie określonych rodzajów pinów, powoduje to również, że tryb domyślny jest bezużyteczny w przypadku karty pamięci. Piny MMC1 znajdują się również w nagłówku P8:
MMC1_CMD - Pin20
MMC1_CLK - Pin21
MMC1_DAT0 - Pin25
MMC1_DAT1 - Pin24
MMC1_DAT2 - Pin5
MMC1_DAT3 - Pin6
MMC1_DAT4 - Pin23
MMC1_DAT5 - Pin22
MMC1_DAT6 - Pin3
MMC1_DAT7 - Pin4
Kanały konwertera analogowego na wirtualny
BeagleBone błyskawicznie konwertuje sygnały analogowe na symbole cyfrowe. Posiada siedem kanałów analogowo-cyfrowych (A/D), wykorzystując ten sam 12-bitowy kanał przetwornika analogowo-cyfrowego (ADC). Pożąda on najpierw aktywacji poprzez dostarczenie 1,8V prądu przez piny wytrzymałościowe ADC. Lokalizacje pinów ADC i elektryczności znajdują się w nagłówku rozszerzenia P9.
AIN0 - pin 39
AIN1 - pin 40
AIN2 - pin 37
AIN3 - pin 38
AIN4 - pin 33
AIN5 - pin 36
AIN6 - pin 35
VDD_ADC - pin 32
GND_ADC - pin 34
Piny modułu timerów BeagleBone
W BeagleBone Blacks cztery wewnętrzne piny timerów używane z zewnętrznymi portami wejść impulsowych znajdują się w nagłówku P8.
TIMER1 - Pin10
TIMER2 - Pin9
TIMER4 - Pin7
TIMER7 - Pin8
Specyfikacja techniczna BeagleBone Black
Zdjęcie specyfikacji technicznej BeagleBone Black
Pamięć SDRAM - 512 MB DDR3L 800MHz
Silnik graficzny -SGX530 3D 20M polygonów
Wbudowana pamięć flash - 4GB 8-bit Embedded MMC
Źródło zasilania - 5V DC Zewnętrzne poprzez expansion header<6 warstw>.
-mini USB
Wideo -16b HDMI 1280x 1024 MAX
Audio - HDMI
Różnice pomiędzy BeagleBone Black a BeagleBone
- Procesor: Możesz również myśleć o procesorze jako o "mózgu" twojego BeagleBone'a. Podczas gdy oba procesory działają jak ARM Cortex-A8, Beaglebone działa z maksymalną prędkością 720MHz, podczas gdy BeagleBone Black ma maksymalną prędkość 1GHz.
- RAM: Autentyczny BeagleBone Black ma 512MB pamięci DDR3, natomiast BeagleBone ma 256MB DDR2 (Double information fee 2).
- Gniazdo kart MicroSD: Autentyczny BeagleBone stale musi mieć wewnętrzną kartę microSD, abyś mógł pracować. Zwykle przychodzi z domyślną kartą microSD o pojemności 4GB, a BeagleBone Black ma wbudowaną pamięć i nie przychodzi z kartą microSD.

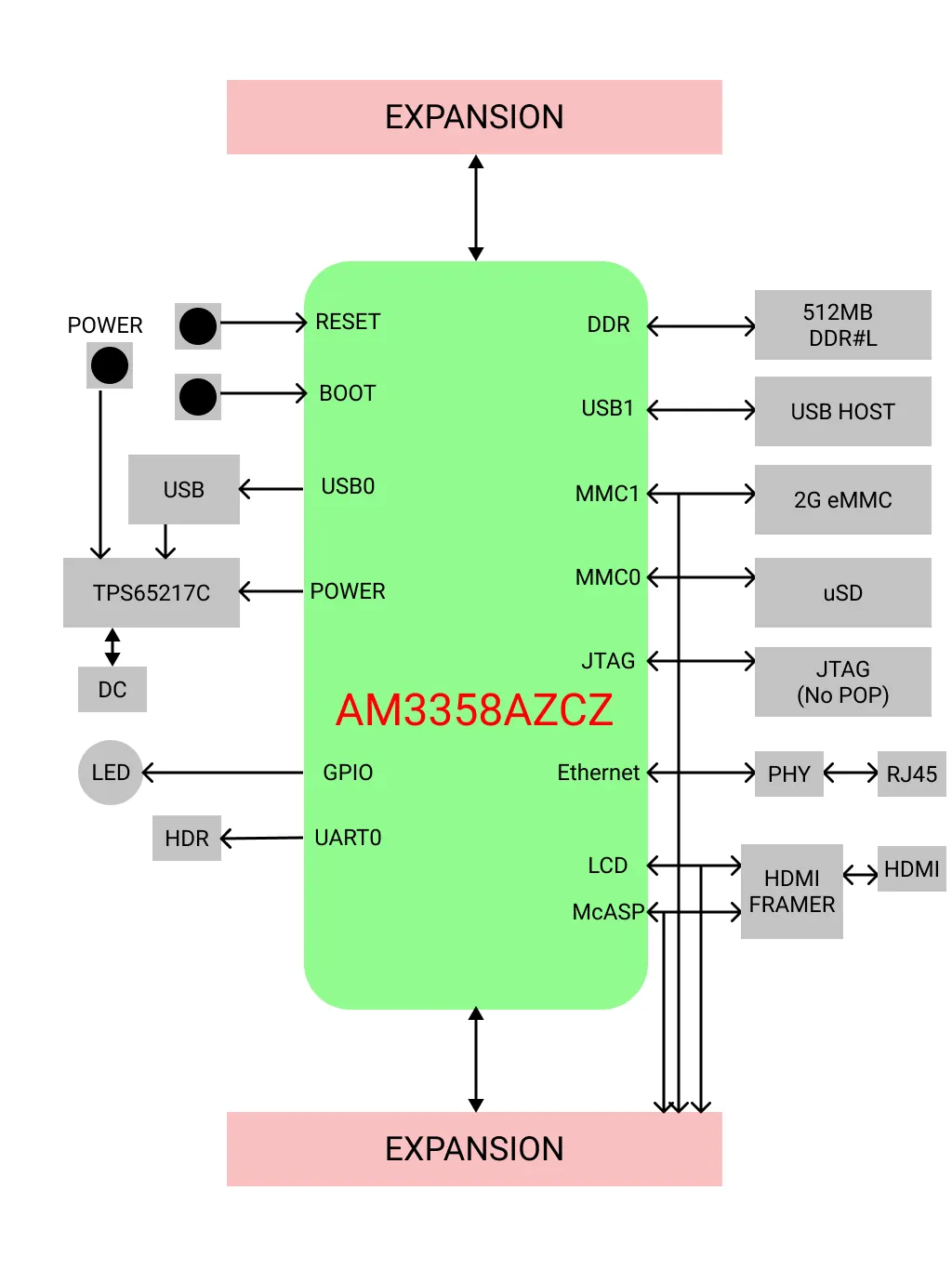

Schemat blokowy i wykres 2D BeagleBone Black
Wykres A2D funkcjonalności czarnego Beaglebone'a
Aplikacje na BeagleBone Black
Jest pomocny dla programistów do testowania i tworzenia małych aplikacji sieciowych.
Większość projektów IoT skierowanych do urządzeń komercyjnych wykorzystuje również BeagleBone jako serwer.
W niektórych urządzeniach przemysłowych BeagleBone Black może później stać się przydatny jako centralny moduł sterujący.
BeagleBone Black jest również przydatny w aplikacjach, które chcą uruchamiać ciężkie systemy operacyjne o niskiej wytrzymałości. Stąd jest przystępny i wykonuje poważne operacje przy niskim zużyciu energii.
BeagleBone Black jest istotnie przydatny, gdy potrzebujesz prędkiego rozpoczęcia zadania.
Beaglebone black LINX, w dodatku, zajmuje bardzo dużo mniej czasu, aby powstać i spacerować. Jest też dostarczany z gotowym distro LINUX, co pozwala zaoszczędzić sporo czasu.
Podsumowanie
Podsumowując, Beaglebone o otwartym kodzie źródłowym, podobny do Linuksa, wypełnił lukę pomiędzy komputerami przemysłowymi a kontrolerami session border (SBC). W konsekwencji beaglebone ułatwił zwiększenie eksploracji sztucznej inteligencji w wielu aspektach życia. Wszystko to przy całkiem prostych narzędziach preinstalacyjnych. Aby uzyskać więcej informacji na temat Beaglebone black LINX, prosimy o kontakt.
