Wielowarstwowa PCB: jak przygotować specyfikację do zamówienia?

Aby zamówić wielowarstwową PCB, przekaż producentowi zatwierdzony układ warstw, wymagania materiałowe, tabelę otworów oraz kryteria kontroli impedancji i wzajemnego położenia warstw. Sama liczba warstw i grubość płytki nie wystarczają. Specyfikacja musi rozróżniać wartości nominalne od tolerancji, średnice otworów gotowych od średnic wiercenia oraz wymagania projektowe od możliwości procesu potwierdzonych przez wykonawcę.

W skrócie

• Opisz kolejno każdą warstwę miedzi i każdy dielektryk, łącznie z grubością po prasowaniu.
• Dla otworów podaj ich rodzaj, zakres warstw, średnicę gotową, tolerancję i sposób wykończenia.
• Impedancję przypisz do konkretnych ścieżek, warstw sygnałowych i płaszczyzn odniesienia; uzgodnij kupon testowy.
• Oddziel tolerancję pasowania warstw od tolerancji położenia otworów i wymagań dotyczących pierścienia miedzi.
• Zatwierdź zmiany materiału, geometrii i konstrukcji przed uruchomieniem produkcji.

Spis treści

• Co powinien zawierać pakiet do zamówienia?
• Tabela układu warstw i materiałów
• Tabela otworów i obliczenie smukłości
• Jak zapisać wymagania impedancji?
• Pasowanie warstw: co uzgodnić?
• Zatwierdzenie wykonania i odbiór
• Najczęstsze błędy w specyfikacji
• Pytania przed zamówieniem wielowarstwowej PCB

Co powinien zawierać pakiet do zamówienia?

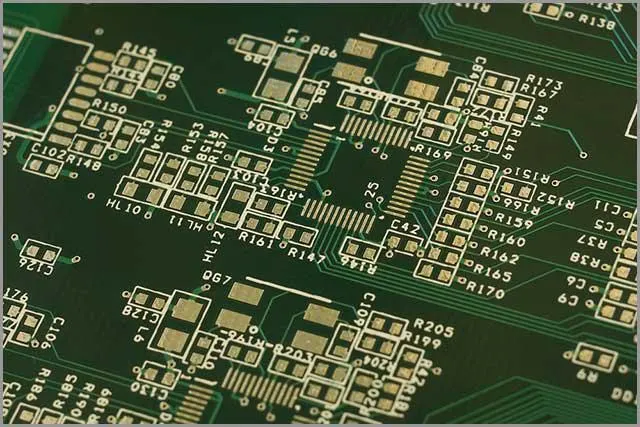

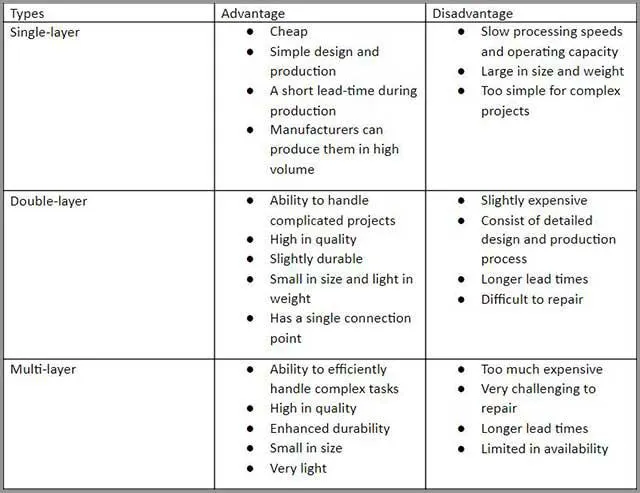

Wielowarstwowa PCB ma warstwy przewodzące również wewnątrz laminowanej struktury. Ich liczbę dobiera się do połączeń, płaszczyzn odniesienia, zasilania i dostępnego miejsca. Więcej warstw nie oznacza automatycznie większej trwałości ani lepszej jakości sygnału. Jeśli liczba warstw nie została jeszcze ustalona, zacznij od doboru liczby warstw płytki, a następnie uzgodnij konstrukcję z wykonawcą.

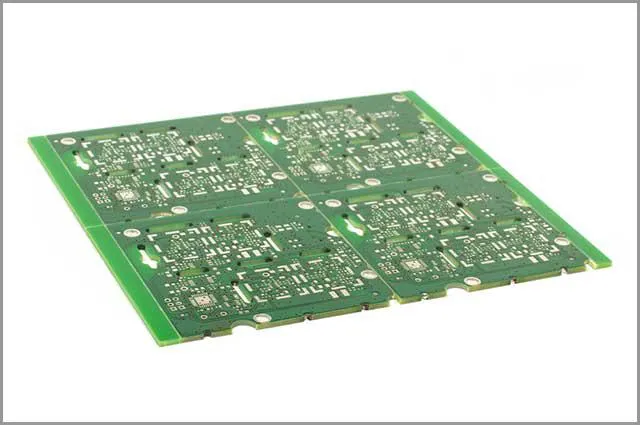

Pakiet produkcyjny powinien obejmować dane miedzi, maski lutowniczej i opisów, obrys, pliki wierceń oraz rysunek wykonawczy. Nadaj całości wspólne oznaczenie wersji. Dołącz tabelę kolejności warstw, materiałów i otworów, wymagania elektryczne oraz listę połączeń w formacie uzgodnionym do badania nieobsadzonej płytki. Określ też liczbę zamawianych płytek i postać dostawy: pojedyncze obwody albo panel według zatwierdzonego rysunku.

Na rysunku zapisz grubość gotowej płytki wraz z tolerancją i sposobem jej definiowania, wymiary mechaniczne, wykończenie pól oraz wymagania dotyczące maski. Ustal hierarchię dokumentów na wypadek rozbieżności. Producent powinien zgłosić sprzeczność między plikiem a rysunkiem przed wykonaniem płytki, zamiast samodzielnie wybierać interpretację.

Tabela układu warstw: funkcja, miedź i dielektryk

Układ warstw, określany także jako stack-up, opisuj od jednoznacznie wskazanej strony płytki. Powiąż nazwy warstw w tabeli z nazwami plików. Dla dielektryków podaj materiał rdzenia i prepregów, czyli materiałów wiążących warstwy podczas prasowania, oraz docelowe grubości po prasowaniu. Sam zapis FR-4 nie określa wszystkich właściwości elektrycznych i cieplnych potrzebnych do danego projektu.

Założony przykład: rozpatrujemy płytkę z czterema warstwami miedzi. Przyjmujemy nominalną grubość miedzi gotowej po 35 µm na każdej warstwie oraz grubości dielektryków po prasowaniu: 0,20 mm, 1,06 mm i 0,20 mm. Zakładamy sygnały i rozprowadzenie zasilania na warstwach zewnętrznych oraz płaszczyzny masy wewnątrz. To model do pokazania zapisu i rachunku grubości, a nie zatwierdzona konstrukcja dla konkretnego interfejsu.

W tym założonym przykładzie suma wynosi 4 × 0,035 mm + 0,20 mm + 1,06 mm + 0,20 mm = 1,60 mm. Rachunek pomija maskę lutowniczą i wykończenie pól; nie wyznacza tolerancji grubości gotowej płytki. Masę powierzchniową obliczono przy założonej gęstości miedzi 8960 kg/m³: 8960 kg/m³ × 0,000035 m = 0,3136 kg/m² = 313,6 g/m². Jest to równoważna masa pełnej folii, a nie masa miedzi pozostającej na wytrawionej płytce.

W zamówieniu rozróżnij gramaturę folii wyjściowej, często podawaną w oz/ft², od wymaganej grubości miedzi gotowej. Metalizacja zmienia grubość miedzi, dlatego producent powinien potwierdzić dobór folii i procesu dla każdej warstwy. Wskaż, czy zapis grubości oznacza wartość nominalną z tolerancją, czy wymagane minimum. Nie przepisuj parametrów folii wejściowej do rubryki dotyczącej gotowej ścieżki.

Do zatwierdzonej tabeli dopisz konkretne materiały oraz właściwości wymagane przez projekt. Dla obwodów z kontrolą impedancji potrzebna jest przyjęta do obliczeń przenikalność elektryczna dielektryka Dk wraz z częstotliwością i metodą jej określenia. Uzgodnij dopuszczalne zamienniki, tolerancje grubości dielektryków i miedzi oraz wpływ zmiany materiału na geometrię ścieżek. Symetria konstrukcji i rozkład miedzi wymagają przeglądu technologicznego; sama symetryczna tabela nie gwarantuje płaskości płytki.

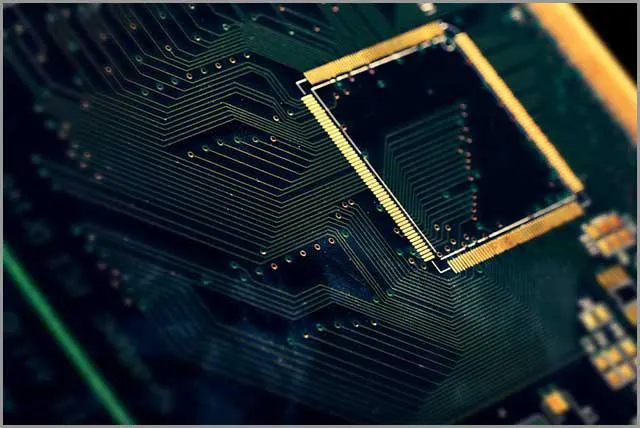

Tabela otworów: przelotowe, ślepe i zagrzebane

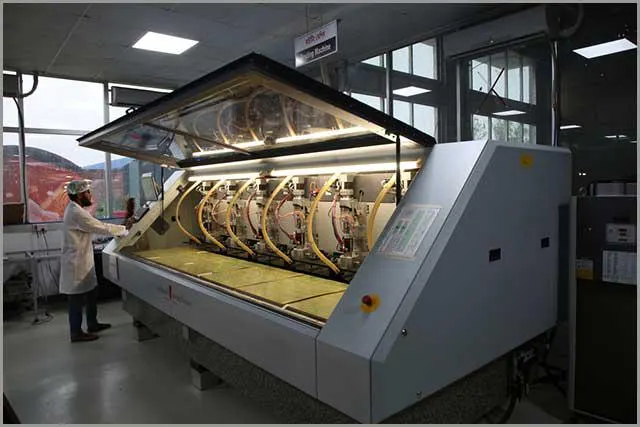

Tabela otworów musi identyfikować każdy zestaw wierceń i odpowiadający mu plik. Oprócz średnicy gotowej oraz jej tolerancji określ metalizację, warstwę początkową i końcową, liczbę otworów oraz wymagania dotyczące wypełnienia, przykrycia miedzią lub maską. Otwory niemetalizowane wydziel osobno. Średnicę narzędzia zwykle dobiera wykonawca tak, aby po procesie uzyskać wymagany otwór gotowy.

Nie zakładaj, że każdy zakres otworu narysowany w programie da się wykonać wybraną technologią. Otwór ślepy nie musi być mikrootworem laserowym. Możliwości zależą od konstrukcji, procesu wiercenia i kolejności laminowania. Zestaw otworów ślepych i zagrzebanych trzeba zatwierdzić razem z układem warstw.

Jak obliczyć smukłość otworu?

Na potrzeby poniższego rachunku definiujemy smukłość jako AR = h / d, gdzie h jest głębokością wykonywanego otworu, a d jego średnicą przed metalizacją. Dla otworu przelotowego h odpowiada grubości przewiercanego pakietu; dla zagrzebanego — obrabianego podpakietu. Uzgodnij z wykonawcą definicję używaną w jego dokumentacji, ponieważ zestawienia możliwości mogą odnosić się do średnicy gotowej lub podawać odwrotny stosunek.

Założony przykład: poniższe dane są niezależnymi założeniami do obliczeń dla różnych procesów, a nie planem otworów dla wcześniejszej tabeli warstw. Nie przedstawiają granic technologicznych żadnego producenta.

AR jest bezwymiarowe. Wynik służy do rozmowy o wykonalności, lecz sam nie potwierdza jakości metalizacji ani niezawodności otworu. Producent musi ocenić także geometrię, materiał, przygotowanie ścianek i przebieg procesu. Nie zastępuj średnicy wiercenia średnicą po metalizacji bez ponownego przeliczenia i jasnego opisania tej zmiany.

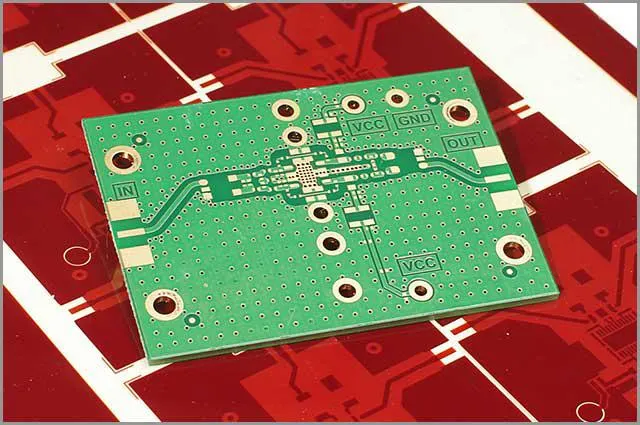

Jak zapisać wymagania kontrolowanej impedancji?

Wymaganie impedancji powinno być przypisane do określonej grupy połączeń. Sam napis „kontrola impedancji” nie wskazuje, które ścieżki badać ani jak oceniać wynik. Zależności między szerokością ścieżki, miedzią, dielektrykiem i płaszczyzną odniesienia omawia artykuł o kontrolowanej impedancji PCB.

• Wartość docelowa i rodzaj: impedancja pojedynczej linii względem odniesienia albo impedancja różnicowa pary; wskazanie nazw sieci lub klas połączeń.
• Tolerancja: dopuszczalne odchylenie i jednoznaczne granice odbioru, wynikające z wymagań układu.
• Warstwy: warstwa prowadzenia sygnału oraz konkretne płaszczyzny odniesienia; dla linii wewnętrznej wskaż obie, jeśli obie uczestniczą w jej geometrii.
• Geometria: szerokość ścieżki, odstęp w parze, grubość miedzi, odległości od odniesienia, sąsiednia miedź oraz obecność maski.
• Kupon testowy: reprezentowane geometrie i warstwy, zgodność materiałów i procesu z płytką, identyfikacja panelu oraz zakres badań.
• Metoda i raport: uzgodniona procedura, np. pomiar reflektometryczny TDR, sposób wyznaczania ocenianego odcinka i raportowania wyniku.
• Zmiany technologiczne: zakres dopuszczalnych korekt szerokości i odstępu oraz obowiązek zatwierdzenia zmian wykraczających poza ten zakres.

Założony przykład: przyjmujemy wymaganą impedancję różnicową 100 Ω i dopuszczalne odchylenie ±8 Ω. Granice odbioru wynoszą 100 Ω − 8 Ω = 92 Ω oraz 100 Ω + 8 Ω = 108 Ω. Względne odchylenie to 8 / 100 × 100% = 8%. Są to założenia rachunkowe, a nie uniwersalna tolerancja. Dla konkretnej pary trzeba jeszcze wskazać warstwę, odniesienie, geometrię i odpowiadający jej kupon.

Kupon testowy odzwierciedla uzgodnioną konstrukcję linii, ale nie sprawdza wszystkich nieciągłości rzeczywistej trasy, złączy i przelotek. Dodatni wynik kuponu nie zastępuje oceny integralności sygnału całego połączenia. Również test ciągłości i braku zwarć jest odrębnym badaniem: nie potwierdza impedancji.

Pasowanie warstw: jakie wymagania uzgodnić z producentem?

Pasowanie, czyli rejestracja warstw, oznacza zgodność ich wzajemnego położenia. Przesunięcie może zmniejszyć zapas miedzi wokół otworu lub odstęp od przewodnika, z którym otwór nie powinien się łączyć. Osobno należy rozpatrywać położenie otworu względem pól. Jedna ogólna „dokładność PCB” nie opisuje tych zależności.

Wartości graniczne powinny wynikać z geometrii projektu, wymagań odbioru i potwierdzonych możliwości wykonawcy. Nie przenoś automatycznie tolerancji z katalogu innej technologii. Ustal też zakres próbkowania, identyfikację badanych paneli i wymagane zapisy. Kontrola miejscowa pokazuje stan w badanym miejscu; nie daje sama w sobie informacji o każdym otworze na płytce.

Dla kołowego pola i współosiowego otworu nominalny pierścień opisuje zależność a = (D − d) / 2, gdzie D jest średnicą pola, a d średnicą otworu przyjętą do danej oceny. Przy przesunięciu środków o e geometryczny zapas po najwęższej stronie maleje do a − e. To uproszczona zależność geometryczna, bez odchyłek średnic i trawienia. W specyfikacji określ, czy d odnosi się do wiercenia, czy otworu gotowego, oraz jak uwzględnia się pozostałe tolerancje.

Co zatwierdzić przed produkcją i sprawdzić przy odbiorze?

Przed zwolnieniem dokumentacji do produkcji poproś o potwierdzenie konstrukcji i przeglądu wykonalności. Ogólne wymagania dla sztywnych płytek można powiązać z IPC-6012, a ocenę ich wykonania z IPC-A-600. W zamówieniu należy ustalić właściwe wydanie i klasę oraz wymagania szczególne. Więcej o rozdzieleniu projektu, wykonania i odbioru znajdziesz w omówieniu norm IPC.

1. Zgodność wersji: komplet plików, rysunek, tabela warstw i tabela otworów mają ten sam status zatwierdzenia.
2. Konstrukcja: producent potwierdził materiały, miedź, dielektryki po prasowaniu i grubość gotowej płytki z tolerancją.
3. Otwory: zatwierdzono zakresy warstw, technologię, średnice gotowe i wymagania metalizacji lub wypełnienia.
4. Impedancja: zapisano wartości, granice, geometrie, kupony i zakres raportowania; uzgodniono ewentualne korekty.
5. Pasowanie: ustalono tolerancje, bazy odniesienia, pierścienie miedzi i sposób kontroli.
6. Badania odbiorcze: wskazano badanie ciągłości i izolacji, kontrole wymiarowe oraz wymagane badania kuponów lub przekrojów, z kryteriami i zakresem próbkowania.
7. Odstępstwa: określono, kto zatwierdza zmianę i jak jest ona odnotowywana przed wykonaniem partii.

Przy odbiorze porównaj dostarczone dokumenty z tym wykazem. Raport powinien pozwalać powiązać wyniki z zamówioną wersją i badaną partią. Sama deklaracja wykonania testu, bez kryteriów i identyfikacji próbki, może nie wystarczyć do potwierdzenia wymagań zamówienia.

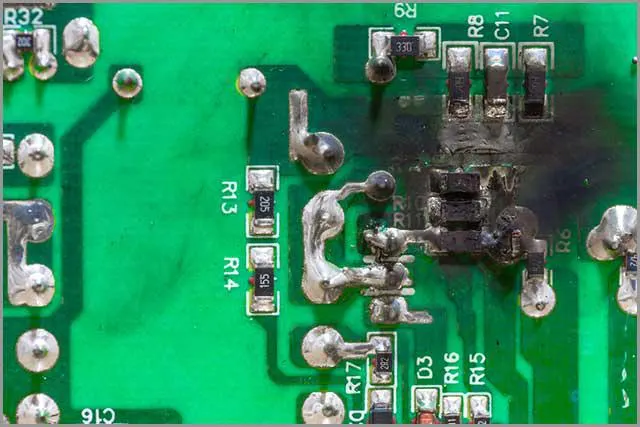

Najczęstsze błędy w specyfikacji wielowarstwowej PCB

• Podanie tylko liczby warstw i grubości całkowitej. Brakuje danych o dielektrykach, miedzi i płaszczyznach odniesienia.
• Zamiana grubości dielektryka na grubość rdzenia z miedzią. Prowadzi do podwójnego doliczenia folii w rachunku konstrukcji.
• Mylenie folii wyjściowej z miedzią gotową. Specyfikacja nie wyjaśnia wtedy wpływu metalizacji na wymagany wymiar.
• Liczenie smukłości otworu ślepego z całej grubości płytki. W rachunku trzeba użyć głębokości danego otworu.
• Wymaganie impedancji bez wskazania odniesienia i kuponu. Nie ma jednoznacznego powiązania między projektem a badaniem.
• Traktowanie pasowania warstw jako dokładności wiercenia. To różne składniki tolerancji, które wspólnie wpływają na pozostały pierścień miedzi.
• Akceptowanie zamiennika materiału bez przeglądu elektrycznego. Zmiana dielektryka może wymagać ponownego doboru geometrii.

Pytania przed zamówieniem wielowarstwowej PCB

Czy mogę wysłać same pliki Gerber i wiercenia?

Przekazują geometrię, ale mogą nie określać jednoznacznie materiałów, konstrukcji, tolerancji i badań. Dołącz rysunek wykonawczy, tabelę warstw i otworów oraz wymagania odbioru. Jeżeli część parametrów ma zaproponować producent, zaznacz to i zatwierdź propozycję przed produkcją.

Czy producent może sam zmienić układ warstw?

Może zaproponować zmianę, lecz jej dopuszczalny zakres powinien wynikać z uzgodnień. Inne dielektryki, grubości lub odniesienia sygnałów mogą zmienić parametry elektryczne. Zatwierdź zmienioną konstrukcję razem z konsekwencjami dla geometrii ścieżek i otworów.

Jaką średnicę otworu wpisać na rysunku?

Wskaż wymaganą średnicę gotową i tolerancję, wyraźnie określając metalizację. Średnicę wiercenia potrzebną do obliczeń procesu potwierdź z wykonawcą. Gdy dokumentacja wymaga obu wartości, umieść je w osobnych, jednoznacznie opisanych polach.

Czy otwory ślepe i zagrzebane są konieczne w każdej płytce wielowarstwowej?

Nie. Otwory przelotowe wystarczają w wielu konstrukcjach. Pozostałe rodzaje dobiera się wtedy, gdy uzasadniają je gęstość połączeń lub wymagania elektryczne. Ich zastosowanie wymaga sprawdzenia technologii i sekwencji laminowania, a nie tylko dodania odpowiedniej reguły w programie.

Czy poprawny wynik kuponu potwierdza impedancję całej trasy?

Potwierdza wynik badania reprezentowanej geometrii w uzgodnionych warunkach. Nie obejmuje wszystkich zmian odniesienia, przelotek i złączy występujących w rzeczywistym połączeniu. Kupon jest elementem kontroli wykonania, a ocenę całej trasy trzeba powiązać z projektem urządzenia.

Jaką tolerancję pasowania warstw mam zamówić?

Taką, która po uwzględnieniu pozostałych odchyłek pozwala zachować wymagany pierścień miedzi i odstępy, a jednocześnie jest potwierdzona dla wybranego procesu. Przekaż producentowi geometrię pól, otworów i prześwitów oraz kryteria odbioru. Uzgodnij zarówno limit, jak i metodę jego sprawdzania.
