Normy IPC dobiera się do etapu pracy: IPC-2221 i IPC-2222 wspierają projektowanie sztywnych PCB, IPC-6012 określa wymagania dla wykonanych płytek, a IPC-A-600 pomaga oceniać ich zgodność. Przy montażu PCBA stosuje się wymagania IPC J-STD-001 oraz kryteria odbioru IPC-A-610. Sam zapis „zgodnie z IPC” nie wystarcza: zamówienie musi wskazywać właściwy dokument, jego wydanie, klasę wyrobu i uzgodniony zakres kontroli.

W skrócie

  • Oddziel wymagania dla nieobsadzonej płytki PCB od wymagań dla zespołu z zamontowanymi elementami, czyli PCBA.
  • Dobierz klasę do przeznaczenia urządzenia i skutków awarii, zanim zatwierdzisz projekt.
  • Połącz kryteria odbioru z metodami badań; poprawny wygląd nie potwierdza wszystkich właściwości elektrycznych.
  • Przed zleceniem sprawdź aktualne wydanie dokumentu i porównaj je z wydaniem wymaganym w umowie z zamawiającym.

Spis treści

Mapa dokumentów IPC dla PCB i PCBA

Normy IPC tworzą powiązany zestaw wymagań, kryteriów i metod. Projektant potrzebuje zasad doboru geometrii i konstrukcji, wytwórca płytki — wymagań dla gotowego obwodu, a kontroler montażu — kryteriów oceny zespołu. Wpisanie wszystkich oznaczeń do zamówienia bez określenia ich roli może utrudnić odbiór zamiast go uporządkować.

Etap lub decyzjaDokumentDo czego służyCzego nie zastępuje
Projektowanie PCBIPC-2221, uzupełniająco IPC-2222 dla sztywnych płytek na podłożu organicznymOgólne i szczegółowe zasady projektowania płytkiSprawdzenia możliwości wykonawcy oraz wymagań elektrycznych urządzenia
Wymagania dla wykonanej płytkiIPC-6011 oraz IPC-6012 dla sztywnych PCBWymagania ogólne oraz kwalifikacyjne i eksploatacyjne dla określonej konstrukcjiRysunku wykonawczego z materiałem, wymiarami i tolerancjami
Ocena nieobsadzonej PCBIPC-A-600Interpretacja wizualna kryteriów dotyczących cech zewnętrznych i wewnętrznych płytkiPełnej specyfikacji wykonania i badań elektrycznych
Wykonywanie połączeń lutowanychIPC J-STD-001Wymagania dotyczące materiałów, procesu i akceptowalności lutowanych zespołówInstrukcji procesu opracowanej dla konkretnego produktu
Odbiór zmontowanego zespołuIPC-A-610Kryteria akceptowalności wykonania PCBASprawdzenia funkcji urządzenia i kwalifikacji projektu
Badania materiałów i płytekIPC-TM-650Zbiór metod badań; wybiera się konkretną metodę i jej wydanieWskazania badanego obiektu, granic akceptacji i planu pobierania próbek
Badania elektryczne nieobsadzonej PCBIPC-9252Wymagania dotyczące badań elektrycznych płytki, w tym ciągłości i izolacjiTestu funkcjonalnego PCBA; przed przywołaniem trzeba sprawdzić status dokumentu
Poprawki i naprawy zespołówIPC-7711/7721Procedury poprawek, modyfikacji i naprawZgody na odstępstwo oraz ustalenia kontroli po wykonanej operacji

To mapa zastosowań, a nie kompletna specyfikacja zakupowa. Dla płytek elastycznych lub konstrukcji szczególnych trzeba dobrać dokumenty właściwe dla danej technologii. Nie należy automatycznie rozszerzać zakresu IPC-6012 na każdą płytkę nazywaną PCB.

Normy IPC 1

Jak dobrać klasę wyrobu

Klasy IPC opisują oczekiwania wobec wyrobu wynikające z jego przeznaczenia. Nie są rankingiem dostawców ani deklaracją trwałości w latach. W uproszczeniu:

  • Klasa 1: wyroby ogólnego zastosowania, w których podstawowym wymaganiem jest działanie gotowego urządzenia.
  • Klasa 2: wyroby wymagające utrzymania parametrów i dłuższej eksploatacji; nieprzerwana praca jest pożądana, lecz nie ma znaczenia krytycznego.
  • Klasa 3: wyroby, dla których ciągła praca lub gotowość do działania na żądanie ma znaczenie krytyczne, a przerwy w działaniu nie są akceptowalne.

Dokładne definicje oraz konsekwencje wyboru klasy trzeba odczytać z przywołanej normy. Nie przypisuj klasy wyłącznie na podstawie nazwy produktu. Dwa sterowniki o podobnej budowie mogą pracować w różnych warunkach i powodować zupełnie inne skutki po awarii.

Zamawiający powinien określić klasę i uzgodnić ją z wykonawcą przed rozpoczęciem prac. Klasa montażu nie podnosi automatycznie klasy dostarczonej płytki. Wymagania dla PCB i PCBA należy sprawdzić osobno, a ich dobór musi być spójny z wymaganiami całego urządzenia. Wyższa klasa nie skompensuje błędnego chłodzenia, nieodpowiedniego materiału ani przeciążonego złącza.

Co ustalić podczas projektowania

W projekcie normy trzeba przełożyć na konkretne reguły: odstępy między przewodnikami, geometrię pól i otworów, układ warstw oraz dostęp do punktów pomiarowych. IPC-2221 stanowi ogólną podstawę, a IPC-2222 uzupełnia ją dla sztywnych płytek na podłożu organicznym. Wynik należy skonfrontować z wymaganiami urządzenia i możliwościami wybranego procesu.

Przykładowo pole pod element przewlekany musi uwzględniać wymiary wyprowadzenia, gotowego otworu i tolerancje położenia. Sama nominalna średnica w pliku wiertarskim nie mówi jeszcze, czy po metalizacji element da się poprawnie osadzić. Zależności opisuje artykuł o projektowaniu otworów i montażu THT. Wartości graniczne należy brać z odpowiedniego wydania normy, dokumentacji elementu i uzgodnionych możliwości wytwórcy.

Sprawdzenie reguł projektowych DRC wykrywa naruszenia reguł wprowadzonych do programu. Jeżeli odstępy lub tolerancje ustawiono niewłaściwie, brak błędów DRC nie potwierdza zgodności z IPC. Przegląd projektu powinien również objąć możliwość lutowania, kontroli i ewentualnej wymiany elementów.

Normy IPC: Wszystko, co powinieneś o nich wiedzieć

Wykonanie płytki, lutowanie i odbiór to różne zadania

IPC-6012 i IPC-A-600: wymaganie oraz jego ocena

IPC-6012 określa wymagania kwalifikacyjne i eksploatacyjne dla sztywnych płytek. IPC-A-600 pomaga interpretować cechy widoczne z zewnątrz i wewnątrz płytki, także na odpowiednio przygotowanych przekrojach. Dlatego samo porównanie powierzchni z ilustracją w normie nie wystarcza do oceny metalizacji otworu czy stanu połączeń między warstwami. Relację tych dokumentów omawia szerzej wpis o IPC-6012 i IPC-A-600 w produkcji PCB.

Rysunek wykonawczy powinien wskazywać cechy istotne dla zamawiającego: materiał, układ warstw, grubość płytki, wymiary otworów gotowych, wykończenie pól oraz tolerancje. Nie należy zakładać, że ogólne odwołanie do IPC rozstrzyga każdą z tych decyzji.

J-STD-001 i IPC-A-610: proces oraz odbiór montażu

IPC J-STD-001 obejmuje wymagania dla materiałów, procesu i akceptowalności zespołów lutowanych. IPC-A-610 dostarcza kryteriów odbioru wykonania zespołu. Dokumenty się uzupełniają: nie należy sprowadzać pierwszego do instrukcji ustawienia lutownicy, a drugiego traktować jako pełnego planu sterowania procesem.

Kontrola końcowa nie zastąpi nadzoru nad profilem lutowania, czystością i postępowaniem z elementami. Podobnie dodatni wynik testu funkcjonalnego nie unieważnia niezgodności wykonania. Zespół może działać podczas krótkiego sprawdzenia, mimo że połączenie nie spełnia uzgodnionego kryterium odbioru.

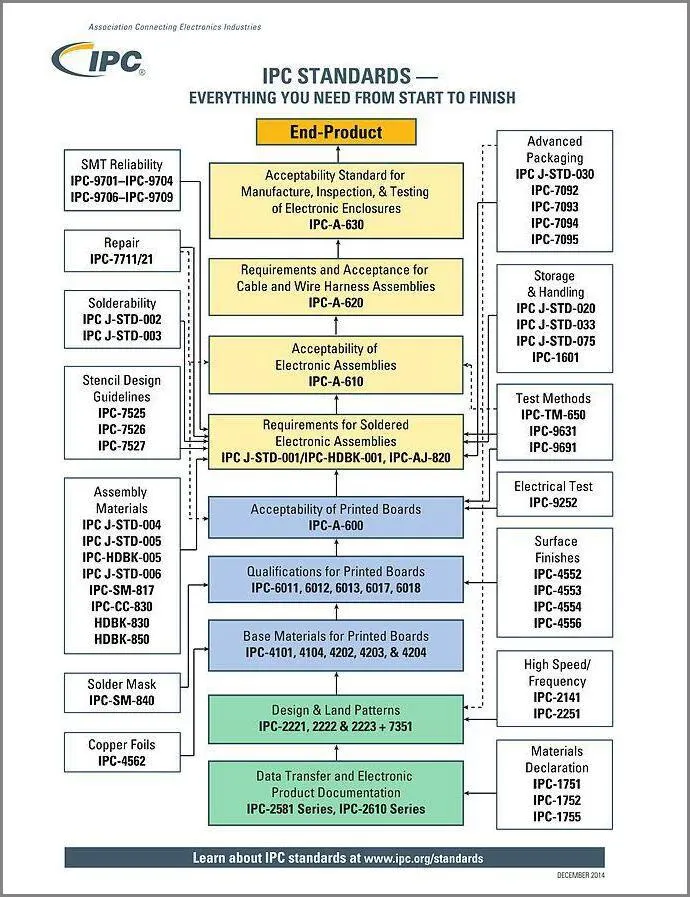

Normy IPC: Wszystko, co powinieneś o nich wiedzieć — ilustracja 2

Jak powiązać wymagania IPC z badaniami

Plan kontroli powinien odpowiadać na pytanie: czym potwierdzimy każde istotne wymaganie? Dla każdej pozycji zapisz badaną cechę, metodę, kryterium oceny, zakres kontroli i wymagany zapis wyniku. Nie używaj jednego ogólnego pola „test IPC”, ponieważ nie wiadomo wtedy, co faktycznie sprawdzono.

Co sprawdzamyOdpowiedni rodzaj kontroliOgraniczenie metody
Przerwy i zwarcia w nieobsadzonej płytceBadanie elektryczne według uzgodnionej listy połączeń i parametrówNie potwierdza wszystkich wymiarów ani odporności połączeń na późniejsze obciążenia
Strukturę metalizacji i połączenia warstwOcena przygotowanego przekroju względem właściwych wymagańJest miejscowa i niszcząca; wymaga określenia miejsca oraz zasad pobierania próbki
Obecność, położenie i widoczne połączenia elementówKontrola optyczna, w tym AOI, oraz oględziny wskazanych obszarówNie pokazuje bezpośrednio połączeń zasłoniętych obudową elementu
Wybrane cechy ukrytych połączeń lutowanychKontrola rentgenowska według ustalonej procedurySam obraz nie potwierdza działania elektrycznego ani wszystkich właściwości spoiny
Działanie zmontowanego układuTest funkcjonalny według specyfikacji produktuPotwierdza działanie tylko w sprawdzonych warunkach i stanach pracy

Dobór kontroli optycznej opisuje artykuł o badaniu AOI, a ocenę struktury płytki — tekst o mikrosekcji PCB. Zakres tych metod należy dobrać do konstrukcji i ryzyka, zamiast zamawiać je wyłącznie dlatego, że występują na liście usług.

IPC-TM-650 zawiera konkretne metody badań. Odwołanie tylko do nazwy całego zbioru pozostawia niewiadome: jak przygotować próbkę, co mierzyć i w jakich warunkach. Z kolei wynik wykonany właściwą metodą wymaga jeszcze porównania z limitem z odpowiedniej specyfikacji. Wymaganie, metoda i granica akceptacji muszą do siebie pasować.

Wydania norm i zapisy w zamówieniu

Przed wykonaniem zlecenia sprawdź w katalogu wydawcy aktualną rewizję, poprawki, dodatki oraz status każdego przywołanego dokumentu. Następnie porównaj je z umową zamawiającego. Najnowsze wydanie nie staje się automatycznie podstawą odbioru wcześniej uzgodnionego wyrobu; zmianę trzeba rozpatrzyć i zatwierdzić. Dotyczy to również dokumentów, których rozwój zakończono.

W zamówieniu określ osobno podstawę wykonania PCB, kryteria odbioru płytki, wymagania montażu i kryteria odbioru PCBA. Przy każdym dokumencie podaj uzgodnione wydanie, klasę tam, gdzie ma zastosowanie, oraz wymagane dodatki. Ustal też sposób rozstrzygania rozbieżności między umową, rysunkiem i przywołaną normą. Nie przyjmuj samodzielnie, że zawsze obowiązuje zapis „bardziej rygorystyczny”: wymagania mogą być wzajemnie sprzeczne.

Jeżeli w toku przeglądu wykryto rozbieżność, potrzebna jest udokumentowana decyzja uprawnionych stron przed wykonaniem spornej operacji. Tak samo należy potraktować proponowaną zamianę materiału, naprawę lub odstępstwo od rysunku. Samo istnienie procedury w IPC-7711/7721 nie oznacza zgody na jej zastosowanie w konkretnym zamówieniu.

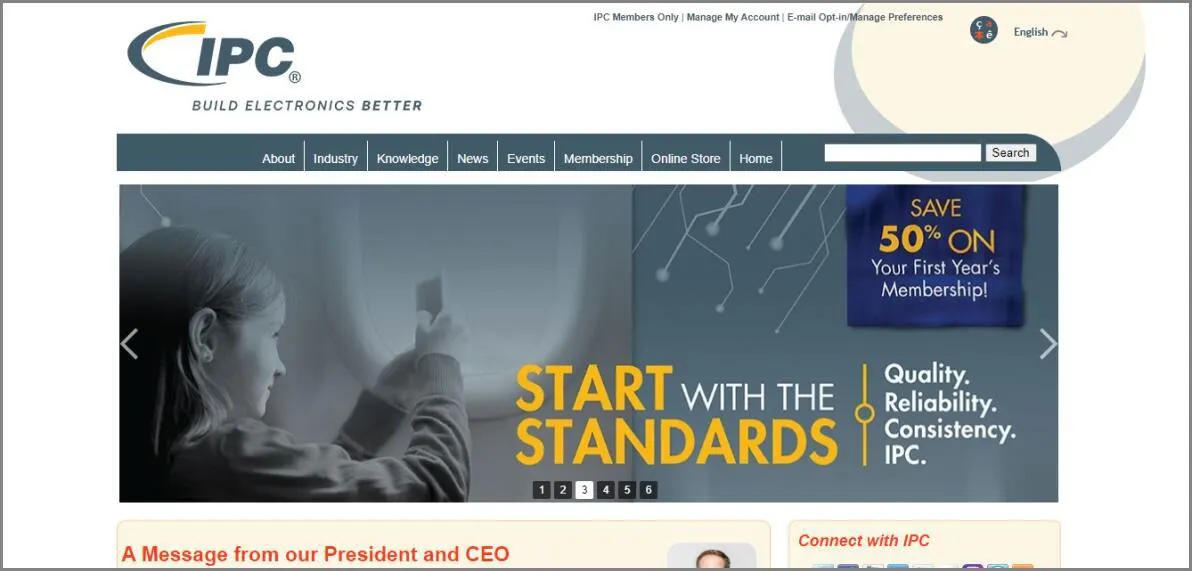

Normy IPC: Wszystko, co powinieneś o nich wiedzieć — ilustracja 3

Lista kontrolna przed uruchomieniem zlecenia

Poniższą listę można wykorzystać podczas przeglądu dokumentacji. Przy każdej pozycji zapisz „potwierdzone” albo „do wyjaśnienia” oraz wskaż dokument lub osobę odpowiedzialną za decyzję. Uzgodnione wyłączenie powinno zawierać uzasadnienie; puste pole nie jest potwierdzeniem.

  1. Zakres dostawy: określono, czy odbiór dotyczy PCB, PCBA, czy obu etapów, i kto odpowiada za każdy z nich.
  2. Klasa wyrobu: wymagania dla płytki i montażu dobrano do zastosowania oraz zaakceptowano przed uruchomieniem.
  3. Dokumenty IPC: wskazano właściwe rodziny, wydania i dodatki; ich status sprawdzono względem umowy.
  4. Dane płytki: zatwierdzono rysunek, układ warstw, materiał, tolerancje oraz zgodność wersji plików produkcyjnych.
  5. Dane montażu: uzgodniono wykaz elementów, zamienniki, orientację i pozycje nieobsadzane.
  6. Plan kontroli: zapisano metody, zakres badań, zasady pobierania próbek i granice akceptacji.
  7. Odstępstwa i poprawki: określono sposób uzyskania zgody oraz zakres ponownej kontroli.
  8. Dokumentacja odbioru: uzgodniono wymagane raporty, identyfikację partii i sposób powiązania wyników z wyrobem.

Przykład założony: podczas przeglądu potwierdzono 6 z 8 pozycji. Brakuje uzgodnienia planu kontroli i dokumentacji odbioru. Udział potwierdzonych pozycji wynosi 6 / 8 × 100% = 75%, a liczba otwartych pozycji to 8 − 6 = 2. To pomocniczy wskaźnik kompletności ustaleń, nie wynik badań ani miara zgodności wyrobu z IPC. Nawet pojedynczy brak może blokować uruchomienie zlecenia; oba wskazane braki trzeba wyjaśnić.

Dla pozycji dotyczącej danych montażowych warto skorzystać z poradnika przygotowania zestawienia komponentów BOM. Lista materiałowa, rysunek i program kontroli powinny odnosić się do tej samej wersji produktu.

Typowe błędy przy stosowaniu norm IPC

  • „Zgodne z IPC” bez dalszych danych. Brakuje podstawy do jednoznacznego odbioru. Dopisz dokument, wydanie i właściwą klasę.
  • Przenoszenie kryterium między dokumentami. Wymaganie dla nieobsadzonej PCB nie jest automatycznie kryterium spoiny na PCBA.
  • Przepisanie wartości z przypadkowej tabeli. Sprawdź rodzaj połączenia, klasę, wydanie i warunki zastosowania. Nie przenoś limitu bez tego kontekstu.
  • Uznanie dobrego wyglądu za dowód sprawności. Dobierz kontrolę elektryczną i funkcjonalną do wymagań produktu.
  • Traktowanie certyfikatu szkoleniowego jako dowodu zgodności partii. Kwalifikacje osoby i zgodność dostawy to odrębne sprawy; odbiór wymaga dowodów odnoszących się do wyrobu.
  • Zmiana klasy dopiero po zakończeniu produkcji. Może wymagać ponownego przeglądu projektu, procesu i badań. Nie sprowadza się do zmiany opisu w raporcie.

Najczęstsze pytania o normy IPC

Czy do zamówienia PCB wystarczy wpisać IPC-A-600?

Nie wystarczy to do pełnego określenia wykonania płytki. Dla sztywnej PCB trzeba uzgodnić właściwe wymagania, zwykle obejmujące IPC-6012 w powiązaniu z IPC-6011, a także rysunek, klasę, wydania dokumentów i badania. IPC-A-600 pomaga oceniać określone cechy, lecz nie zastępuje wszystkich tych ustaleń.

Czy każda płytka przemysłowa musi mieć klasę 3?

Nie. Samo określenie „przemysłowa” nie rozstrzyga klasy. Decyzja zależy od oczekiwanej ciągłości działania, warunków pracy i skutków awarii. Wymagania powinien ustalić zamawiający z zespołem projektowym, a wykonawca potwierdzić możliwość ich spełnienia.

Czy kontrola według IPC-A-610 zastępuje test funkcjonalny?

Nie. Kryteria wykonania zespołu nie sprawdzają całej logiki urządzenia, oprogramowania ani zachowania pod obciążeniem. Test funkcjonalny wymaga własnej procedury z sygnałami wejściowymi, warunkami pracy i oczekiwanymi odpowiedziami.

Co zrobić, gdy dostawca stosuje inne wydanie niż podane na rysunku?

Porównać zakres zmian mających znaczenie dla produktu i uzgodnić wspólną podstawę wykonania oraz odbioru. Trzeba odnotować decyzję w dokumentacji zamówienia. Nie należy pozostawiać rozbieżności do rozstrzygnięcia dopiero przy kontroli dostawy.

Jakiego potwierdzenia zgodności zażądać przy odbiorze?

Uzgodnij dokument wskazujący wyrób, partię, wersję dokumentacji, zastosowane normy i wydania oraz ewentualne zatwierdzone odstępstwa. Jeżeli zamówienie wymaga raportów badań, określ ich zawartość i powiązanie z partią. Ogólna deklaracja dostawcy nie pokazuje, jakie cechy faktycznie sprawdzono.
