Jak zaprojektować czytelny wzór płytki PCB? Ścieżki, opisy i DFM

Czytelny wzór płytki PCB powstaje wtedy, gdy rozmieszczenie elementów, przebieg ścieżek i warstwa opisowa wynikają z działania układu oraz wymagań montażu. Zacznij od ograniczeń obudowy i połączeń krytycznych, następnie uporządkuj pozostałe elementy i oznaczenia. Przed przekazaniem dokumentacji sprawdź reguły DRC oraz wykonaj przegląd DFM, czyli ocenę możliwości wykonania płytki w uzgodnionym procesie. Estetyka pomaga znaleźć błędy, ale sama symetria ani równe rzędy elementów nie potwierdzają poprawności projektu.

Co oznacza czytelny wzór płytki drukowanej?

Schemat pokazuje zależności elektryczne, a projekt PCB określa fizyczne położenie elementów i geometrię połączeń. Rysunek miedzi, otwarcia maski lutowniczej i nadruk opisowy pełnią różne funkcje. Nie należy ich traktować jak wspólnego wzoru dekoracyjnego: przesunięcie napisu może poprawić czytelność, natomiast podobne przesunięcie ścieżki może zmienić warunki pracy sygnału.

Dobrze opracowaną płytkę można zrozumieć bez ciągłego szukania oznaczeń w schemacie. Widać, gdzie znajduje się wejście zasilania, które złącze prowadzi do czujnika i gdzie przyłożyć sondę pomiarową. Jednocześnie dokumentacja pozwala jednoznacznie ustalić stronę montażu, orientację elementów oraz wersję projektu. To użyteczność tych informacji, a nie kolor maski, stanowi o jakości opracowania.

Rozmieszczenie elementów: najpierw ograniczenia, potem porządek

Ustal obrys, mocowanie i dostęp

Zacznij od wymiarów wynikających z rysunku mechanicznego. Umieść otwory montażowe, złącza, przyciski i wskaźniki, których pozycję narzuca obudowa. Uwzględnij przestrzeń na łeb śruby, podkładkę, zatrzask oraz wtyk z przewodem. Sam obrys korpusu złącza nie pokazuje miejsca potrzebnego do jego obsługi. Element mieszczący się na płytce może uniemożliwić dokręcenie mocowania albo odłączenie przewodu.

Dla każdego elementu sprawdź zgodność pól lutowniczych z dokumentacją obudowy: numerację wyprowadzeń, wymiary pól i otworów oraz wymagania montażowe. Model przestrzenny pomaga wykryć kolizje, lecz nie zastępuje rysunku wymiarowego. W elementach przewlekanych liczy się średnica gotowego otworu i tolerancja wyprowadzenia; sposób doboru opisuje artykuł o średnicy otworu w PCB.

Grupuj elementy według funkcji

Rozmieść razem elementy należące do tego samego fragmentu układu. Rezystory sprzężenia zwrotnego powinny pozostać przy odpowiednich wyprowadzeniach, a kondensator odsprzęgający przy zasilanym układzie, z krótkim połączeniem zarówno do zasilania, jak i do masy. Przesuwanie takich elementów do wspólnego rzędu tylko dla wyglądu może wydłużyć istotne połączenia.

W przetwornicy rozpoznaj pętle prądu przełączanego według dokumentacji zastosowanego układu. Ogranicz ich powierzchnię i odsuń od nich wrażliwe wejścia pomiarowe. W sekcji analogowej uwzględnij także źródła ciepła: oddalenie czujnika od gorącego elementu może być ważniejsze niż symetryczny układ płytki. Po rozmieszczeniu elementów krytycznych można wyrównać pozostałe obudowy i ujednolicić orientację oznaczeń.

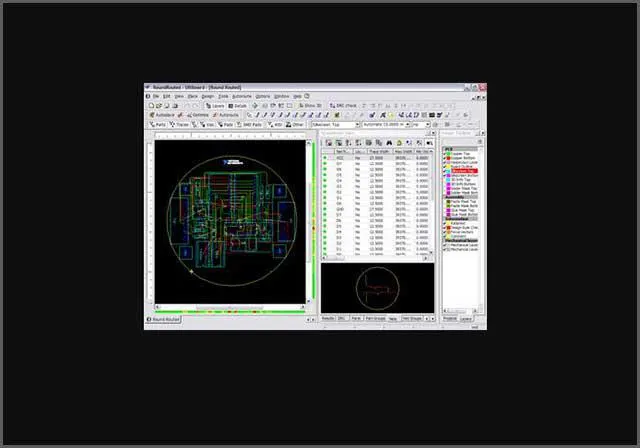

Prowadzenie ścieżek: czytelność musi wynikać z reguł elektrycznych

Przed trasowaniem określ klasy połączeń. Szerokość ścieżki zasilającej dobiera się do prądu, dopuszczalnego nagrzewania, spadku napięcia, grubości miedzi i warunków odprowadzania ciepła. W połączeniach wymagających kontrolowanej impedancji geometria zależy również od układu warstw i parametrów materiału. Nie ma jednej szerokości, która byłaby właściwa dla wszystkich sygnałów tylko dlatego, że dobrze wygląda.

Prowadź połączenia krytyczne nad ciągłym obszarem odniesienia. Ścieżka przechodząca nad szczeliną w płaszczyźnie masy może wymusić okrężną drogę prądu powrotnego, nawet jeśli sama jest krótka i prosta. Przy zmianie warstwy sprawdź, jak prąd powrotny przejdzie między obszarami odniesienia. Szersze omówienie tych zależności zawiera poradnik o projektowaniu szybkich układów PCB.

Unikaj niepotrzebnych przelotek, zwężeń i zygzaków. Nie wyrównuj długości wszystkich połączeń bez wymagania wynikającego z interfejsu. Dodatkowe meandry zajmują miejsce i mogą zwiększać wzajemne oddziaływanie ścieżek. Z kolei estetyczny kształt narożników nie naprawi przerwanej drogi powrotnej ani zbyt małego odstępu.

Rozróżniaj odstęp możliwy do wykonania od odstępu wymaganego elektrycznie. Minimum technologiczne producenta nie potwierdza spełnienia wymagań izolacji. W układach, w których jest ona istotna, odległości w powietrzu i po powierzchni wynikają z wymagań dotyczących urządzenia oraz jego warunków pracy. Nie wolno zastępować ich domyślnym ustawieniem programu.

Warstwa opisowa: informacje potrzebne po montażu

Na nadruku powinny znaleźć się przede wszystkim oznaczenia elementów, polaryzacja, identyfikacja złączy i wersja płytki. Przy złączu warto podać funkcje sygnałów, jeśli sam numer wyprowadzenia nie wystarcza do bezpiecznego podłączenia. Oznaczenie pierwszego wyprowadzenia musi odpowiadać numeracji w projekcie oraz dokumentacji elementu. Kształt pola lutowniczego może być wskazówką, ale nie powinien być jedynym źródłem tej informacji.

• Ustal kierunek czytania. Ogranicz obracanie oznaczeń, o ile pozwala na to rozmieszczenie. Przy złączach dobierz orientację do sposobu obsługi urządzenia.
• Sprawdź widoczność po montażu. Oznaczenie schowane pod korpusem pomaga tylko przed osadzeniem elementu. Informacje potrzebne do pomiarów i wymiany części powinny pozostać dostępne.
• Zachowaj jednoznaczne przypisanie. Napis umieszczony między podobnymi elementami może wskazywać niewłaściwy. Przesuń go albo zastosuj czytelny obrys, bez przecinania innych oznaczeń.
• Uzgodnij parametry nadruku. Minimalną wysokość znaków, grubość kreski i odstępy przyjmij z możliwości wybranego procesu. Powiększenie na ekranie nie dowodzi czytelności gotowej płytki.
• Sprawdź obie strony. Nadruk dolny oceniaj z perspektywy osoby oglądającej spód płytki; nie odbijaj go ręcznie bez sprawdzenia konwencji eksportu.

Nadruk kontroluj względem otwarć maski lutowniczej, a nie wyłącznie obrysu miedzi. Otwarcie może być większe od pola, więc pozornie odsunięta litera nadal może wejść w odsłonięty obszar. Przygotowanie danych produkcyjnych może obejmować usuwanie kolidujących fragmentów nadruku; wtedy znika część oznaczenia albo znak polaryzacji. Zależność między miedzią i warstwą ochronną wyjaśnia artykuł o masce lutowniczej.

Przykład założony: czy kreska nadruku zachowa odstęp od maski?

Rozważ prosty odcinek nadruku równoległy do krawędzi pola lutowniczego. Chcemy sprawdzić odstęp między najbliższą krawędzią kreski a krawędzią otwarcia maski. Wszystkie poniższe wymiary są założone wyłącznie do obliczenia; nie stanowią zaleceń technologicznych ani danych konkretnego producenta.

Od osi do krawędzi kreski jest połowa jej szerokości. Odległość dostępna między kreską a otwarciem maski wynosi więc g = d − w / 2 − e. Po podstawieniu: g = 0,25 − 0,15 / 2 − 0,05 = 0,125 mm. Ponieważ g jest większe od przyjętego c, geometria spełnia założony warunek, z zapasem 0,125 − 0,10 = 0,025 mm.

Ten sam warunek można przekształcić do postaci d ≥ c + w / 2 + e. Minimalne położenie osi w tym przykładzie to d ≥ 0,10 + 0,15 / 2 + 0,05 = 0,225 mm. Aby przeliczyć własny przypadek, podmień szerokość kreski, rzeczywistą geometrię otwarcia oraz uzgodniony odstęp. Dla zakrzywionych liter i narożników sprawdź najkrótszą odległość między obrysami, zamiast stosować bezpośrednio wzór dla równoległych krawędzi.

To kontrola geometrii nominalnej, a nie obliczenie tolerancji wykonania. Zakładamy, że wymaganie c pochodziłoby z uzgodnionych reguł obejmujących możliwości procesu. Sam zapas geometryczny nie gwarantuje zachowania odstępu na gotowej płytce. Jeżeli producent zmienia otwarcia maski podczas przygotowania produkcji, ocenę trzeba odnieść do uzgodnionej geometrii końcowej.

Przegląd DFM: od błędu do decyzji projektowej

DRC sprawdza projekt według skonfigurowanych reguł. DFM obejmuje ocenę jego wykonalności w konkretnym procesie, a przygotowanie do montażu wymaga dodatkowo sprawdzenia dostępu, orientacji i dokumentacji elementów. Brak zgłoszeń DRC nie potwierdza poprawności wartości elementów ani zgodności z obudową. Poniższa lista pozwala przeprowadzić przegląd bez przypisywania programowi kontroli, których nie skonfigurowano.

1. Połączenia: porównaj płytkę z aktualnym schematem, odśwież wypełnienia miedzi i sprawdź niepołączone wyprowadzenia. Każde świadomie pozostawione bez połączenia wyprowadzenie powinno mieć uzasadnienie w dokumentacji.
2. Miedź: sprawdź szerokości, odstępy, zwężenia oraz odległości od krawędzi i wycięć. Obejrzyj drobne wyspy miedzi oraz rzeczywistą ciągłość obszarów masy.
3. Otwory: porównaj średnice gotowe, pierścienie miedzi i położenie z wymaganiami elementów oraz możliwościami wykonania. Rozróżnij otwory metalizowane i niemetalizowane.
4. Maska i nadruk: sprawdź otwarcia, wąskie paski maski między polami oraz kolizje napisów. Nie zakładaj, że widoczny w edytorze pasek maski zostanie zachowany w produkcji.
5. Montaż: oceń przestrzeń dla narzędzi, dostęp do pól, oznaczenia polaryzacji i warunki lutowania pól połączonych z dużymi obszarami miedzi. Połączenia termiczne dobierz do procesu i obciążenia elektrycznego.
6. Kontrola i serwis: sprawdź dostępność punktów pomiarowych, w tym punktu odniesienia dla pomiaru. Sonda nie powinna wymagać przypadkowego kontaktu z sąsiednim wyprowadzeniem.
7. Dokumentacja: potwierdź zgodność wersji plików produkcyjnych, zestawienia elementów i rysunku montażowego. Zapisz przyczyny zaakceptowanych wyjątków od reguł.

Przykład założony: oznaczenie złącza znika po montażu

Załóżmy, że opis biegunowości znajduje się pod korpusem złącza, a sąsiednia litera przecina otwarcie maski. Kontrola elektryczna może nie zgłosić problemu, bo połączenia są poprawne. Kontrola nadruku wykryje kolizję tylko wtedy, gdy odpowiednie reguły są aktywne; zasłonięcie przez korpus trzeba dodatkowo ocenić na widoku montażowym.

Poprawka polega na przeniesieniu opisu w widoczne miejsce, zachowaniu jednoznacznego przypisania do złącza i ponownym sprawdzeniu odstępów. Nie zmniejszaj przypadkowo otwarcia maski, aby zmieścić literę: zmieniasz wtedy dostępny obszar lutowania. Jeśli brakuje miejsca, uprość tekst na płytce, a pełną informację zachowaj na rysunku montażowym. To przykład procedury przeglądu, nie opis wykonanego badania.

Typowe błędy w pozornie uporządkowanym projekcie

• Kondensatory odsunięte dla równego szeregu. Przywróć krótką pętlę odsprzęgania, a następnie uporządkuj pozostałe elementy.
• Jedna reguła odstępu dla całej płytki. Rozdziel wymagania technologiczne, elektryczne i dotyczące izolacji; przypisz je do właściwych obszarów lub połączeń.
• Oznaczenia bez sprawdzenia po montażu. Oceń ich widoczność z korpusami elementów, wtykami i mocowaniami.
• Pomijanie ostrzeżeń, bo płytka wygląda poprawnie. Ustal przyczynę każdego wyjątku. Niewłaściwy symbol biblioteczny lub rozkład pól może zachować poprawny wygląd i błędną numerację.
• Zmiany po ostatnim eksporcie. Po poprawce wygeneruj ponownie cały komplet plików, aby nie połączyć warstw z różnych wersji projektu.

Co sprawdzić w plikach przekazywanych do produkcji?

Otwórz wyeksportowane pliki Gerber i pliki wierceń w przeglądarce danych produkcyjnych. Sprawdź obrys, zgodność położenia otworów i pól, komplet warstw oraz nadruk na tle otwarć maski. Nie oceniaj wyłącznie projektu w edytorze: eksport może zawierać niewłaściwy zestaw warstw albo pochodzić ze starszej wersji. Zakres dokumentacji opisuje poradnik o plikach Gerber.

Dołącz uzgodniony układ warstw, wymagania materiałowe i rysunek z informacjami, których nie przekazuje sama geometria. Dla montażu potrzebne są także zestawienie elementów, dane rozmieszczenia i rysunek montażowy, zgodnie z wymaganiami wykonawcy. Zaznacz nieobsadzane pozycje i sposób rozpoznania wersji płytki.

Przed zleceniem wykonania uzgodnij z producentem PCB reguły przyjęte w projekcie oraz sposób rozstrzygania uwag DFM. Informacje o firmie są dostępne na stronie o OurPCB. Taki kontakt powinien dotyczyć konkretnych danych projektu, a nie ogólnej oceny, czy płytka wygląda profesjonalnie.

FAQ — pytania o czytelny projekt PCB

Czy wszystkie elementy powinny być ustawione w jednym kierunku?

Wspólna orientacja pomaga w kontroli, szczególnie przy powtarzalnych fragmentach układu. Nie należy jednak wydłużać przez to połączeń krytycznych ani utrudniać obsługi złączy. Każdy element musi mieć prawidłową orientację wynikającą z numeracji wyprowadzeń i schematu, niezależnie od porządku wizualnego.

Jak duże powinny być napisy na płytce?

Wysokość znaków i szerokość kreski dobierz do wymagań wykonawcy nadruku. Następnie oceń czytelność w rzeczywistym rozmiarze oraz widoczność po montażu. Jeżeli napis się nie mieści, przenieś go lub skróć w sposób jednoznaczny, zamiast zmniejszać poniżej uzgodnionych możliwości procesu.

Czy brak błędów DRC oznacza gotowość do produkcji?

Potwierdza jedynie przejście aktywnych kontroli przy zadanych regułach. Nadal trzeba sprawdzić zgodność ze schematem i mechaniką, wymagania montażu oraz wyeksportowane dane. Reguły ustawione zbyt łagodnie mogą dopuścić geometrię, której wybrany producent nie wykona.

Czy kolor maski wpływa na jakość projektu?

Kolor może wpływać na kontrast nadruku i wygodę oględzin, ale nie potwierdza poprawności połączeń ani jakości izolacji. Wymagania dotyczące maski i nadruku uzgodnij dla wybranego procesu. W pierwszej kolejności zadbaj o czytelne oznaczenia, poprawne otwarcia i zgodność dokumentacji.
