Rysunek PCBA-Ogólnie rzecz biorąc, można stworzyć wygodny i precyzyjny plik rysunku montażowego na wiele sposobów, zwłaszcza dla producenta. W związku z tym zaleca się, aby projektanci byli świadomi informacji zawartych w pliku rysunkowym PCBA.
W dzisiejszym artykule zdefiniujemy rysunek montażowy PCB, a następnie podamy zarys tego, czego potrzebujesz, aby osiągnąć rysunek.
Spis treściCzym jest rysunek montażowy PCB? Spis treściJak narzędzia do projektowania PCB mogą pomócJak rysunek fabularny PCB różni się od rysunku montażowego? Zakończenie
Co to jest rysunek montażowy PCB?
Rysunek montażowy PCB przedstawia parametry momentu obrotowego dla śrub mocujących obudowę oraz dokładne wyrównanie płytek PCB.
Jego celem jest zapewnienie, że komponenty mają prawidłowy montaż lub lutowanie. Ponadto funkcja ta jest pomocnym narzędziem, jeśli inżynier musi zdemontować lub ponownie złożyć produkt, aby określić źródło usterki.
Producenci często drukują projekt rysunku na tylnej stronie jednostronnej płytki drukowanej (PCB), gdzie nie ma przewodzenia prądu.
Spis treści rysunku montażowego PCB
Rysunki montażowe i wykonania dostarczają dostawcom różnych informacji. Rysunek montażowy pokazuje, jak łączyć elementy, natomiast wykonanie PCB pokazuje, jak zbudować podstawową płytkę drukowaną.
Zawsze należy zacząć od narzędzi projektowych płytki drukowanej i rysunków montażowych. W obu rysunkach uwzględnij następujące ogólne obiekty.
Format rysunku
Niektóre systemy CAD (Computer Aided Design) mogą zmusić Cię do zastosowania formatu rysunku związanego z komponentem bibliotecznym. Ale inne programy będą automatycznie tworzyć, aby użyć.
(System CAD w płytce drukowanej)
Podczas konstruowania rysunku, zintegruj format, którego używa Twój system CAD z układem płytki drukowanej, niezależnie od podejścia Twojego systemu.
Zarys płytki
Jest to wysokopoziomowy schemat płytki drukowanej pobrany z bazy danych układów. Zawiera on wycięcia i gniazda wraz z ich wymiarami określonymi w projekcie produkcyjnym. Dodatkowo, mają one odniesienia do części na rysunku montażowym.

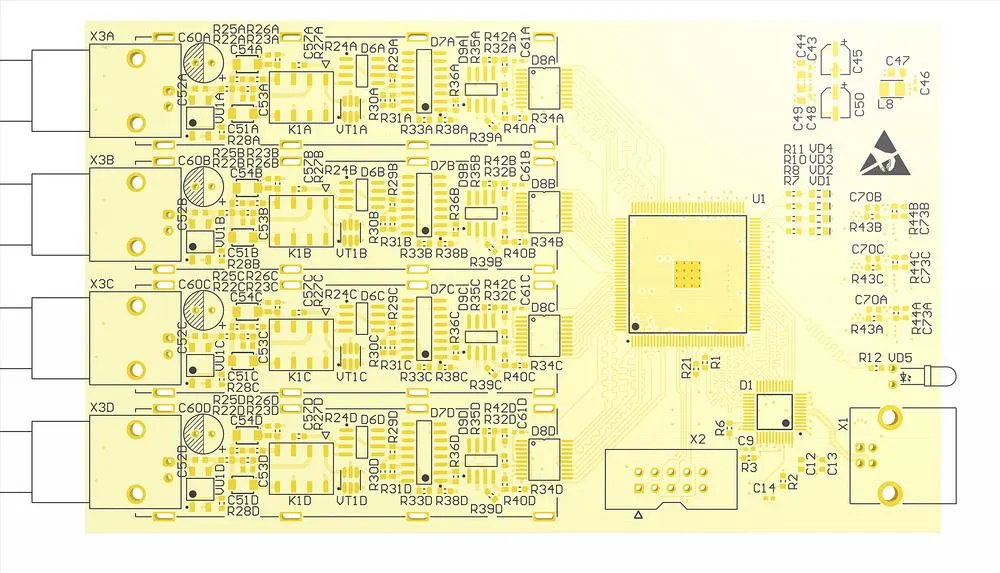

(Zarys PCB z technologii high-tech)
Kształty części
Pokaż wszystkie desygnaty komponentów i ich kształty wewnątrz obrysu przed wlutowaniem ich na płytkę.
Części mechanics
Użyj również odpowiedniego osprzętu, aby pokazać wszelkie elementy mechaniczne do montażu na płytce.

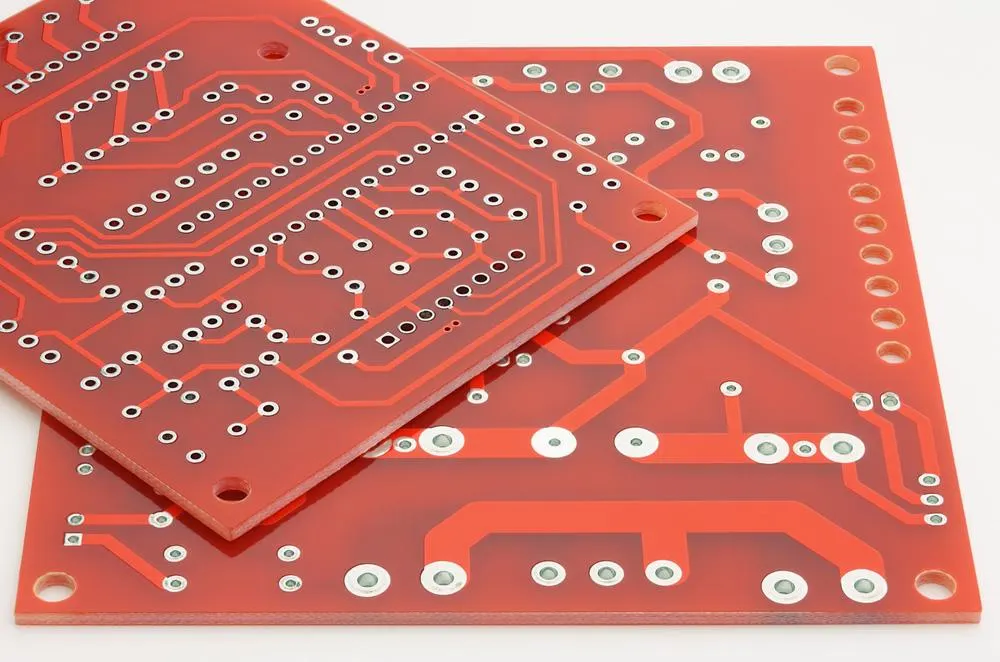

(Płytka drukowana bez elementów elektronicznych)
Być może będziesz musiał narysować te części osobno lub dodać je ręcznie, ponieważ nie mają one typowego śladu na płytce drukowanej. Mamy uchwyt wyrzutnika, który jest częścią mechaniczną. Generalnie schemat może jej nie przedstawiać, ponieważ jest nieelektryczna. Należy jednak pamiętać, aby uwzględnić ją w zestawieniu materiałów i rysunku montażowym.
Uwagi montażowe
Są to wytyczne produkcyjne, które zawierają listę lokalizacji unikalnych cech, specyfikacje i normy branżowe oraz szczegóły montażu. Notatki posiadają również listę komponentów w pakiecie, jeśli wymaga tego oryginalny producent.

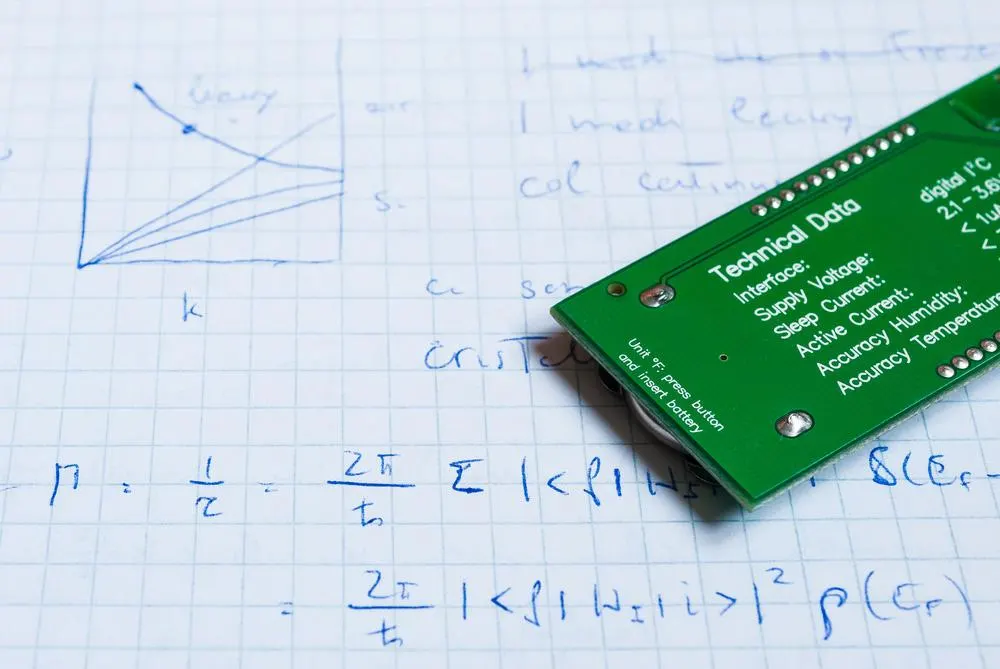

(Uwagi dotyczące specyfikacji płytki drukowanej)
Identyfikacja lokalizacji etykiet
Wszelkie etykiety identyfikacyjne, czy to etykiety montażowe, czy kody kreskowe, wykorzystują do identyfikacji wskaźnik rysunkowy. Ponadto, etykiety mogą wymagać specyficznego dla nich odniesienia zawartego w uwagach montażowych.
Rysunek PCBA: Dodatkowe widoki.
Gdy mamy do czynienia z dwustronnymi płytkami drukowanymi, zwyczajowo należy mieć widok zarówno na przednią, jak i na tylną stronę płytki. Jeżeli płytka jest wystarczająco mała, można zawrzeć oba widoki na jednej stronie projektu zespołu.
Jednak w przypadku większej płytki będziesz umieszczał dodatkowe arkusze w swoim schemacie. Może być również konieczne dodanie rozszerzonych widoków, które ilustrują połączenie elementów mechanicznych na większym rozmiarze dla lepszego zrozumienia.
Rysunek PCBA: Rozszerzone widoki "cut-away"
Gdy trzeba pokazać region montażu (np. uchwyt wyrzutnika) w sposób bardziej szczegółowy, dodaje się widok wycinka tej części z boku głównego widoku płytki. Celem jest zobaczenie widoku głównej płyty w całości.
Dodatkowo, możesz przeskalować widok z dystansu dla lepszej przejrzystości, a także będziesz musiał dodać kursor rysunkowy, który wskaże, gdzie znajduje się widok z dystansu na płycie głównej.
Rysunek PCBA: Lista części
Producent może wymagać, abyś bezpośrednio zawarł listę materiałów na samym projekcie zespołu. Często zdarza się to w przypadku płyt o mniejszych rozmiarach.

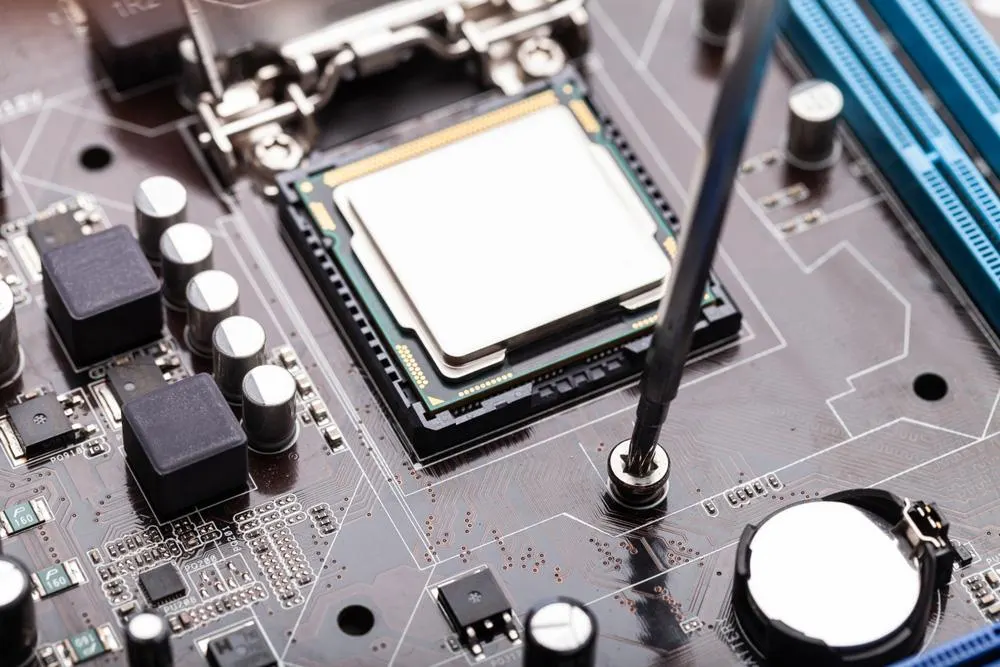

(Komponenty w PCB)
Oto kilka podstawowych elementów produkcyjnych, które należy uwzględnić w rysunku;
Uwagi i wymiary: Wymiary płytki wyświetlają jej ogólny rozmiar i rozmieszczenie różnych komponentów względem i wewnątrz zewnętrznej granicy płytki. Dalej, adnotacje dostarczają wytwórcy istotnych informacji, które nie są uwzględnione w innych miejscach.
Board Layer Stack-up; Jest to widok płytki w przekroju, ilustrujący budowę PCB. Zazwyczaj punkty na płytce opisują układ i szerokość warstw przewodzących płytki oraz połączonych z nimi warstw rdzenia i prepregu.
Plan wierceń/ Tabela otworów: Tabela zawiera listę symboli wiercenia i liczbę otworów wymaganych przez każdy końcowy rozmiar otworu.
Lokalizacja wiercenia; Musisz pokazać lokalizację wszystkich otworów, które masz wywiercić, czy to dla przelotek czy komponentów. Zazwyczaj oprogramowanie CAD do projektowania PCB automatycznie je wykonuje.
Fabrykacja będzie polegać na pliku wiercenia NC dla rzeczywistych pozycji otworów. Symbole wierteł są ważne dla odniesienia.

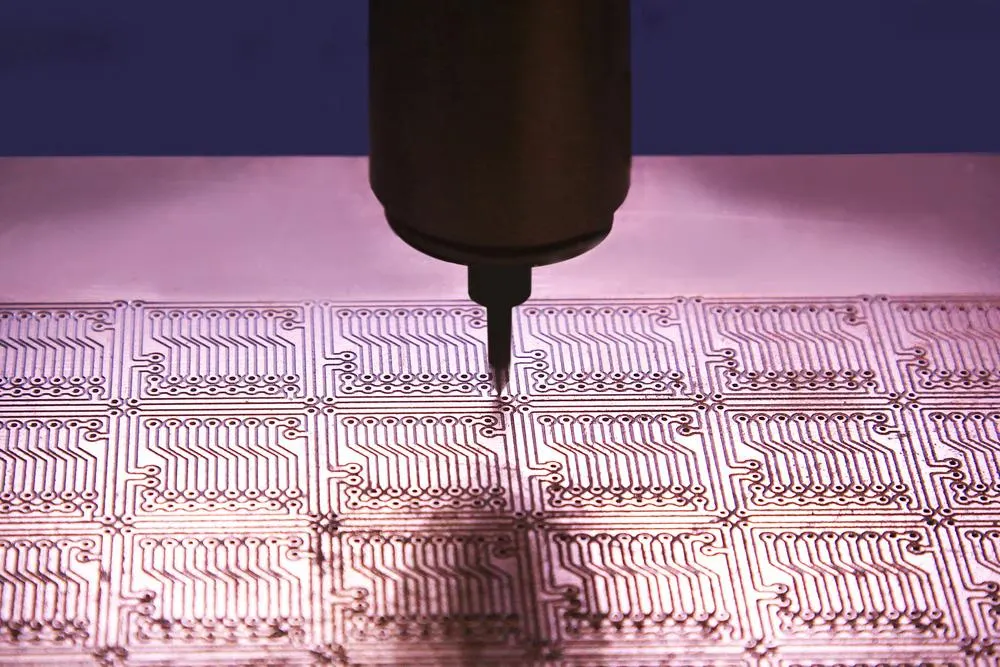

(wiercenie otworów w PCB)
Jak narzędzia do projektowania PCB mogą pomóc
Ogólnie rzecz biorąc, starsze systemy projektowania PCB nie posiadały funkcji rysowania. W związku z tym, producenci musieli ręcznie tworzyć wspomniane obiekty. W innych przypadkach, dla wygody, korzystaliśmy z aplikacji do rysowania CAD innych firm.
Na szczęście, dzisiejsze technologie projektowania PCB mogą konstruować dowolne rysunki z niesamowitą automatyzacją. Jeśli więc nadal korzystasz z przestarzałego systemu projektowania PCB, który pochłania wiele wysiłku, rozważ poznanie dzisiejszych zaawansowanych narzędzi projektowych.

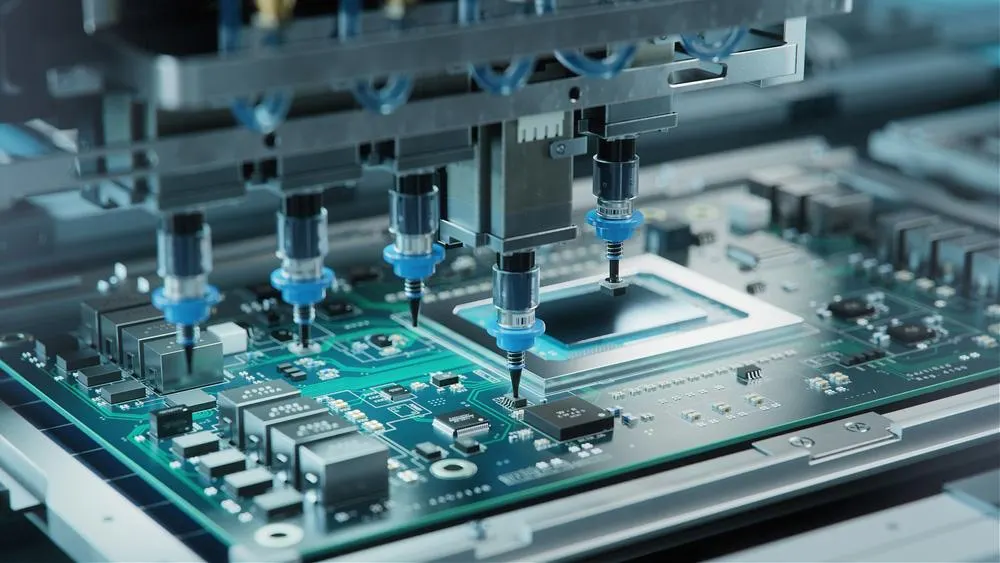

(Automatyczne umieszczanie elementów elektronicznych na płytce drukowanej)
Czym różni się rysunek produkcyjny PCB od rysunku montażowego?
Celem rysunku produkcyjnego jest dostarczenie konkretnych informacji na temat standardów, które należy spełnić podczas produkcji płytki drukowanej. Natomiast schemat rysunku montażowego pokazuje bardziej szczegółowo, jak przymocować każdy pojedynczy element do płytki.
W rezultacie, rysunek montażowy jest podstawą do montażu komponentów i programowania automatycznych maszyn pozycjonujących urządzenia.
Wniosek
Załóżmy, że chcesz dowiedzieć się więcej o tym, jak działają systemy CAD, porozmawiaj z naszym zespołem specjalistów. Dostarczą Ci oni rozwiązanie dopasowane do Twoich potrzeb.
