Koszt PCB zależy od konstrukcji płytki, wykorzystania panelu produkcyjnego i liczby zamawianych sztuk. Najważniejsze decyzje dotyczą liczby warstw miedzi, laminatu, budowy otworów oraz wykończenia pól lutowniczych. Mniejsza powierzchnia nie gwarantuje oszczędności, jeśli wymusza trudniejsze wiercenie lub dodatkowe etapy produkcji. Rzetelne porównanie wymaga tej samej specyfikacji i przeliczenia kosztu partii na liczbę płytek spełniających wymagania odbiorcze.
Co obejmuje koszt nieobsadzonej PCB?

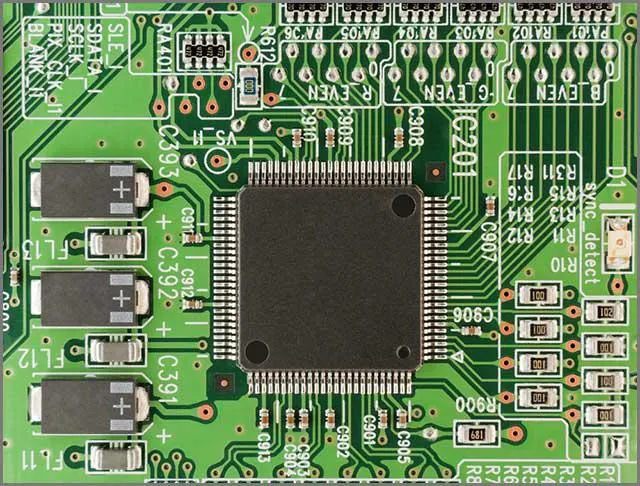

Nieobsadzona płytka ma już obwód miedziany, wymagane połączenia między warstwami, wykończenie powierzchni oraz przewidzianą dokumentacją maskę lutowniczą i opisy. Nie ma jeszcze zamontowanych elementów. Jej koszt należy oddzielić od zakupu podzespołów, szablonu do pasty, lutowania i sprawdzania działania gotowego urządzenia.
W produkcji samej PCB trzeba uwzględnić przygotowanie dokumentacji i procesów, materiały, obróbkę, kontrolę oraz straty produkcyjne. Osobno warto wykazać opakowanie, transport i podatki. Oferta handlowa zawiera również narzuty dostawcy, dlatego model technologiczny pomaga wyjaśnić różnice między wariantami, lecz nie zastępuje wyceny.
Najpierw ustal wymagania konieczne do działania urządzenia. Następnie oddziel je od parametrów, które można zmienić: dopuszczalnego zamiennika laminatu, obrysu, układu płytek w panelu czy sposobu wykonania przelotek. To właśnie te możliwości należy omówić z wykonawcą przed zamrożeniem dokumentacji.
Model kosztu: przygotowanie partii, panel i gotowa płytka
Do porównania wariantów można zastosować uproszczony model:
K = F + P × Cp + N × Cs
N = P × n × y
k = K / N = F / N + Cp / (n × y) + Cs
- K — łączny koszt w przyjętym zakresie.
- F — koszty stałe partii, np. przygotowanie danych i oprzyrządowania.
- P — liczba paneli skierowanych do produkcji.
- Cp — koszt materiałów i obróbki panelu, obejmujący także obróbkę płytek później odrzuconych.
- n — liczba płytek mieszczących się na panelu.
- y — uzysk, czyli udział płytek zgodnych z wymaganiami w liczbie wykonanych płytek.
- N — liczba płytek zgodnych z wymaganiami; przy założonym uzysku jest to wartość oczekiwana.
- Cs — koszt czynności przypadających wyłącznie na zaakceptowaną sztukę, np. jej opakowania.
- k — koszt jednostkowy zaakceptowanej płytki.
Każdą operację przypisz tylko raz. Jeżeli test elektryczny wykonuje się również na płytkach później odrzuconych, jego koszt trzeba ująć w obróbce panelu, a nie wyłącznie w Cs. Gdy wykonawca przedstawia ofertę za gotowe sztuki i już uwzględnia straty, ponowne dzielenie ceny przez uzysk zawyży wynik.
Model zakłada jednakowe panele i stały koszt ich obróbki w rozpatrywanym wariancie. Przy wspólnej produkcji różnych zamówień wykorzystuje się tylko część panelu, a sposób podziału kosztów ustala wykonawca. Nie należy wtedy traktować całego panelu jako wydatku przypisanego do własnej partii.
Warstwy i laminat: liczy się konstrukcja, nie sama nazwa materiału
Liczba warstw miedzi
Więcej warstw oznacza dodatkowe materiały oraz operacje przygotowania, obrazowania, trawienia i kontroli warstw wewnętrznych. Dochodzą wymagania dotyczące ich wzajemnego położenia i prasowania całego pakietu. Liczba warstw nie jest jednak prostym mnożnikiem kosztu: część czynności pozostaje wspólna, a większe znaczenie może mieć liczba kolejnych cykli laminowania.
Usunięcie warstw ma sens tylko wtedy, gdy nadal można poprawnie poprowadzić połączenia, zapewnić drogi powrotne prądu i spełnić wymagania dotyczące zakłóceń. Zagęszczenie ścieżek i otworów może zniwelować korzyść z prostszej budowy. Porównuj kompletne warianty konstrukcji, korzystając z zasad opisanych w artykule o wielowarstwowych płytkach drukowanych.
Laminat, grubość płytki i miedzi
FR-4 nie określa wszystkich właściwości materiału. Do doboru potrzebne są parametry konkretnego laminatu, m.in. temperatura zeszklenia Tg, rozszerzalność cieplna, właściwości dielektryczne i odporność na przewidziane cykle cieplne. Tg nie jest dopuszczalną temperaturą ciągłej pracy płytki. Wymagania trzeba odnieść do karty materiału oraz warunków użytkowania.
W zapytaniu podaj uzgodniony materiał albo zakres właściwości i zasady akceptowania zamienników. Samo żądanie „lepszego FR-4” nie daje porównywalnych ofert. Parametrów, których nie wymaga układ, nie należy zaostrzać bez uzasadnienia.
Cieńsza płytka nie musi kosztować mniej: może wymagać innego prowadzenia w procesie i większej ostrożności przy obróbce. Podobnie większa grubość miedzi wpływa nie tylko na zużycie metalu, lecz także na możliwość uzyskania wąskich ścieżek i odstępów. Rozróżnij grubość miedzi wyjściowej od wymaganej grubości końcowej na warstwach zewnętrznych, które podlegają metalizacji.
Otwory i przelotki: które wymagania zmieniają proces?
Znaczenie mają liczba wierceń, średnice narzędzi, głębokość otworów, tolerancje oraz sposób metalizacji. Trzeba odróżniać otwory metalizowane od niemetalizowanych i średnicę gotowego otworu od średnicy wiercenia. Dla otworu pod wyprowadzenie elementu istotny jest wymiar po zakończeniu produkcji; dobór narzędzia pozostaw wykonawcy na podstawie jednoznacznych danych. Szerzej omawia to tekst o średnicy otworu w PCB.
- Przelotki przelotowe przechodzą przez całą grubość płytki. Stanowią wariant odniesienia, jeśli pozwalają na wymagane rozmieszczenie połączeń.
- Przelotki ślepe łączą warstwę zewnętrzną z wewnętrzną. Wykonawca musi znać dokładne pary łączonych warstw.
- Przelotki zagrzebane łączą warstwy wewnętrzne i wymagają obróbki odpowiedniej części pakietu przed zamknięciem jej w płytce.
- Mikroprzelotki pozwalają zagęścić połączenia, ale wymagają uzgodnionej konstrukcji dielektryka, sposobu wykonywania otworów i ewentualnego wypełnienia.
Przelotka umieszczona w polu lutowniczym może wymagać wypełnienia, wyrównania i pokrycia miedzią, aby nie zakłócała lutowania. Samo zakrycie otworu maską nie jest równoważne takiemu procesowi. W zapytaniu zapisz oczekiwany rezultat i konstrukcję, zamiast ogólnego „zamknięcia przelotek”.
Wskaźnik smukłości otworu można zapisać jako a = h / d, gdzie h oznacza głębokość obrabianego otworu, a d jego średnicę wiercenia. Przy tej samej głębokości zmniejszenie średnicy zwiększa wskaźnik i utrudnia równomierną metalizację. Dopuszczalną wartość oraz sposób definiowania średnicy trzeba potwierdzić z wykonawcą; nie ma jednego limitu wspólnego dla wszystkich technologii.
Wykończenie powierzchni: wybieraj według sposobu montażu
Wykończenie zabezpiecza odsłoniętą miedź i zapewnia powierzchnię odpowiednią do dalszego łączenia. Maska lutownicza pełni inną funkcję. Zmiana wykończenia wpływa na obróbkę całej partii, a jej zasadność zależy od pól lutowniczych, planu lutowania i przechowywania.
| Wykończenie | Co uwzględnić w koszcie procesu | Co sprawdzić przed wyborem |
|---|---|---|
| HASL bezołowiowy | Pokrywanie stopem lutowniczym i wyrównywanie go gorącym powietrzem | Czy nierówność powierzchni pól jest dopuszczalna dla wybranych obudów i nakładania pasty |
| ENIG | Chemiczne osadzanie niklu oraz złocenie zanurzeniowe, wraz z kontrolą powłoki | Czy potrzebna jest płaska powierzchnia pól i jakie wymagania dotyczą powłoki |
| OSP | Przygotowanie miedzi i naniesienie organicznej warstwy ochronnej | Zgodność z procesem montażu, liczbą cykli cieplnych, opakowaniem i warunkami przechowywania |
Nie da się przypisać tym metodom uniwersalnych procentowych dopłat. Porównanie musi dotyczyć tej samej płytki, ilości i wymagań odbiorczych. Kryteria montażowe opisuje również porównanie HASL i ENIG. W dokumentacji określ wykończenie, a wymagania dotyczące grubości oraz kontroli powłoki uzgodnij z wykonawcą.
Panelizacja i wielkość partii: skąd bierze się koszt jednostkowy?
Panel produkcyjny mieści płytki oraz obszary potrzebne do prowadzenia procesu: marginesy, znaczniki, odstępy i ewentualne kupony kontrolne. Jego powierzchni nie da się w całości przeznaczyć na obwody. Panel montażowy, przekazywany później do obsadzania, może stanowić tylko część panelu produkcyjnego. Tych pojęć nie należy stosować zamiennie.
Zmniejszenie obrysu przynosi wyraźną korzyść materiałową wtedy, gdy poprawia wykorzystanie panelu lub pozwala przejść na korzystniejszy format produkcyjny. Niewielka zmiana wymiaru może nie zmienić liczby mieszczących się płytek. Z kolei głębokie wycięcia i nietypowy kształt mogą wydłużać frezowanie mimo małej powierzchni obwodu. Dlatego warto uzgodnić panelizację PCB przed ostatecznym ustaleniem obrysu.
Większa partia rozkłada koszt przygotowania na więcej sztuk, ale nie usuwa kosztu materiałów i obróbki. Zamówienie ponad zapotrzebowanie może też zwiększyć zapas, który straci przydatność po zmianie projektu. Porównuj koszt całej partii z liczbą sztuk rzeczywiście potrzebnych, a nie wyłącznie malejącą kwotę jednostkową.
Przykład założony: rachunek, który można przeliczyć
Wszystkie poniższe liczby są założeniami dydaktycznymi albo wynikami obliczeń. Jednostki umowne (j.u.) nie oznaczają cen, a przyjęty uzysk nie jest wynikiem pomiarów. Zakładamy produkcję na pełnych panelach o jednakowej konstrukcji. Koszt panelu obejmuje materiały, obróbkę i test elektryczny; pomijamy transport, podatki i narzuty handlowe.
Przyjmujemy: F = 240 j.u., Cp = 120 j.u., n = 20 płytek, y = 0,95 oraz Cs = 1 j.u. na zaakceptowaną sztukę. Z panelu otrzymujemy zatem średnio 20 × 0,95 = 19 zgodnych płytek.
| Wielkość partii | Oczekiwana liczba zgodnych płytek N | Koszt partii K | Koszt jednostkowy k |
|---|---|---|---|
| 2 panele | 2 × 20 × 0,95 = 38 | 240 + 2 × 120 + 38 × 1 = 518 j.u. | 518 / 38 ≈ 13,63 j.u. |
| 10 paneli | 10 × 20 × 0,95 = 190 | 240 + 10 × 120 + 190 × 1 = 1630 j.u. | 1630 / 190 ≈ 8,58 j.u. |
Spadek kosztu jednostkowego wynika tu wyłącznie z rozłożenia F na większą liczbę płytek. Nie założyliśmy rabatu materiałowego ani lepszego uzysku przy większej partii. Łączny wydatek mimo to rośnie.
Teraz sprawdźmy samą panelizację. W kolejnym przykładzie założonym zmiana obrysu pozwala zwiększyć n z 20 do 25 bez zmiany kosztu panelu i uzysku. Składnik Cp / (n × y) maleje z 120 / (20 × 0,95) ≈ 6,32 do 120 / (25 × 0,95) ≈ 5,05 j.u. na zgodną sztukę. To spadek tego składnika o 20%, a nie całego kosztu zamówienia. Warunek niezmienionego procesu trzeba potwierdzić przed zastosowaniem rachunku do projektu.
Dla zamówienia wymagającego co najmniej Q zgodnych sztuk wstępne zapotrzebowanie na pełne panele wynosi P = ⌈Q / (n × y)⌉; nawias oznacza zaokrąglenie w górę. Przy założonym Q = 100 otrzymujemy ⌈100 / 19⌉ = 6 paneli i oczekiwane N = 114 sztuk. To oszacowanie planistyczne, nie gwarancja dostarczenia wymaganej liczby: rzeczywiste straty mogą się różnić, więc rezerwę produkcyjną ustala wykonawca.
Co zmieniać najpierw? Tabela decyzji
| Rozważana zmiana | Możliwa korzyść | Warunek decyzji |
|---|---|---|
| Mniej warstw | Mniej materiału i operacji wewnątrz pakietu | Bez pogorszenia prowadzenia sygnałów, zasilania i zgodności elektromagnetycznej |
| Inny laminat | Dopasowanie materiału do dostępnego procesu | Potwierdzona zgodność parametrów elektrycznych, cieplnych i mechanicznych |
| Prostsza budowa przelotek | Usunięcie dodatkowych etapów wiercenia, laminowania lub wypełniania | Możliwość wykonania wszystkich połączeń w dostępnej przestrzeni |
| Inne wykończenie | Zmiana zakresu obróbki powierzchni | Akceptacja przez montażownię i zgodność z warunkami przechowywania |
| Zmiana obrysu lub ułożenia w panelu | Więcej płytek z panelu albo prostsze rozdzielanie | Zachowane wymiary funkcjonalne, odstępy i wymagania mechaniczne |
| Większa partia | Mniejszy udział kosztów przygotowania w sztuce | Potwierdzone zapotrzebowanie i stabilna wersja dokumentacji |
Lista danych do porównywalnej wyceny
- Jedna wersja dokumentacji: pliki Gerber, dane wierceń, obrys, rysunek wykonawczy i jednoznaczne oznaczenie rewizji. Sprawdź zgodność wymiarów między plikami.
- Budowa płytki: liczba i kolejność warstw, grubości dielektryków, wymagania materiałowe, grubość końcowa oraz miedź na poszczególnych warstwach.
- Otwory: metalizacja, średnice końcowe i tolerancje, pary łączonych warstw oraz wymagane wypełnienie przelotek.
- Geometria i powierzchnia: minimalne szerokości ścieżek i odstępy, frezowania, maska, opisy i rodzaj wykończenia.
- Wymagania odbiorcze: zakres testu elektrycznego, kontrola impedancji tam, gdzie jest potrzebna, tolerancje i wymagane dokumenty kontroli.
- Zakres dostawy: ilość, pojedyncze płytki lub uzgodnione panele, sposób rozdzielania, opakowanie oraz osobne wskazanie kosztów przygotowania.
Do porównania wariantów zmieniaj jeden parametr naraz. Jeśli jednocześnie zmienisz laminat, wykończenie i budowę przelotek, otrzymasz nową ofertę, ale nie ustalisz, który wybór odpowiada za różnicę. Przy powtórnym zamówieniu sprawdź też, które przygotowania można wykorzystać ponownie.
Typowe błędy przy obniżaniu kosztu PCB
- Porównywanie wyłącznie kosztu powierzchni. Pomija otwory, warstwy, kontrolę i rzeczywiste wykorzystanie panelu.
- Traktowanie każdej miniaturyzacji jako oszczędności. Mniejsza płytka może wymagać trudniejszych procesów.
- Zaostrzanie wszystkich tolerancji. Wymagania powinny wynikać z funkcji konkretnego otworu, krawędzi czy połączenia.
- Oszczędzanie przez usunięcie potrzebnej kontroli. Brak testu nie usuwa ryzyka przerw lub zwarć; przesuwa wykrycie problemu na późniejszy etap.
- Porównywanie różnych zakresów ofert. Koszt samych płytek nie jest porównywalny z kwotą obejmującą przygotowanie, kontrolę i pakowanie.
Najczęstsze pytania o koszt PCB
Czy można wycenić PCB tylko na podstawie wymiarów?
Wymiary pozwalają rozpocząć rozmowę, lecz nie określają procesu. Potrzebne są również warstwy, materiał, otwory, wykończenie i ilość. Do wiążącego porównania przekaż spójne dane produkcyjne oraz wymagania odbiorcze.
Czy mniej warstw zawsze oznacza tańszą płytkę?
Nie. Oszczędność może zniknąć, jeśli redukcja warstw wymusza drobniejsze otwory, węższe ścieżki albo większy obrys. Oceniaj wykonalne konstrukcje jako całość, po sprawdzeniu wymagań elektrycznych.
Czy ENIG warto stosować w każdym projekcie?
Nie wybieraj go wyłącznie na podstawie wyglądu powierzchni. Ustal, czy montaż wymaga płaskich pól i czy wykończenie odpowiada przewidzianym procesom. Porównaj dopuszczalne warianty dla tej samej dokumentacji, bez zakładania stałej dopłaty.
Dlaczego powtórna partia może mieć inny koszt?
Może różnić się ilość, wykorzystanie panelu, materiał lub zakres ponownego przygotowania. Sprawdź także rewizję dokumentacji i wymagania kontroli. Sama identyczna nazwa projektu nie oznacza identycznego zakresu zamówienia.
Od czego zacząć, jeśli płytka przekracza budżet?
Poproś o wskazanie operacji wynikających z nietypowych wymagań. Następnie sprawdź panelizację, budowę przelotek i tolerancje, które można poluzować bez zmiany funkcji. Zmiany laminatu, warstw i wykończenia zatwierdzaj dopiero po ocenie ich wpływu na działanie oraz montaż urządzenia.
