Wielowarstwowe płytki drukowane — kiedy się opłacają?

Wielowarstwowe płytki drukowane opłacają się wtedy, gdy dwie warstwy nie zapewniają miejsca na połączenia, odpowiedniej drogi powrotnej prądu lub potrzebnych płaszczyzn zasilania. Dotyczy to zwłaszcza gęsto rozmieszczonych układów BGA, szybkich interfejsów i urządzeń o wymagającej kompatybilności elektromagnetycznej. W prostym układzie dodatkowe warstwy mogą jedynie zwiększyć koszt. Decyzję warto oprzeć na wymaganiach elektrycznych, wymiarach urządzenia i porównaniu wycen dla uzgodnionych konstrukcji.

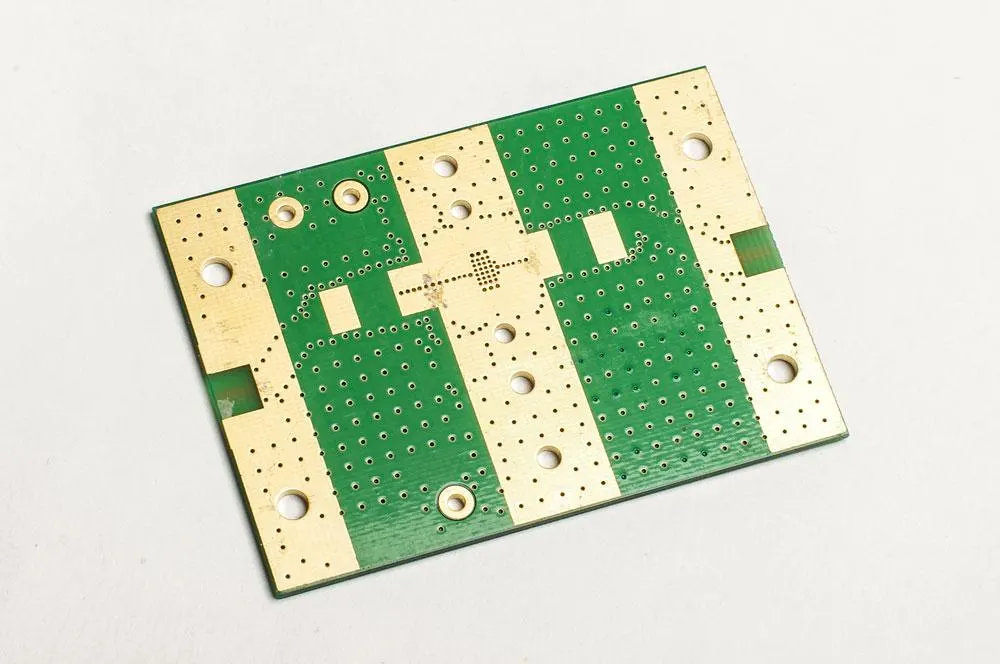

Czym jest wielowarstwowa płytka drukowana?

Płytka wielowarstwowa ma więcej niż dwie warstwy przewodzące, oddzielone materiałem izolacyjnym. W praktyce typowa liczba warstw jest parzysta: 4, 6, 8, 10 i więcej. Liczy się warstwy miedzi, a nie maskę lutowniczą, nadruk oznaczeń czy liczbę stron obsadzonych elementami. Płytka czterowarstwowa nadal ma dwie powierzchnie zewnętrzne dostępne do montażu.

Konstrukcję tworzą rdzenie laminatu oraz prepregi, czyli materiały zbrojące nasycone częściowo utwardzoną żywicą. Podczas laminowania pod ciśnieniem i w podwyższonej temperaturze żywica spaja poszczególne części. Miedź wewnątrz płytki może tworzyć ścieżki, rozległe obszary masy lub zasilania. Nie każda warstwa musi pełnić tę samą funkcję.

Często spotykana nominalna grubość gotowej płytki wynosi orientacyjnie 1,6 mm. Nie wynika ona jednak bezpośrednio z liczby warstw. Różne konstrukcje mogą mieć taką samą grubość całkowitą, lecz inne odległości między warstwami miedzi. Wartość docelową i jej tolerancję trzeba uzgodnić z wykonawcą.

Kiedy wystarczą dwie warstwy, a kiedy potrzeba czterech lub więcej?

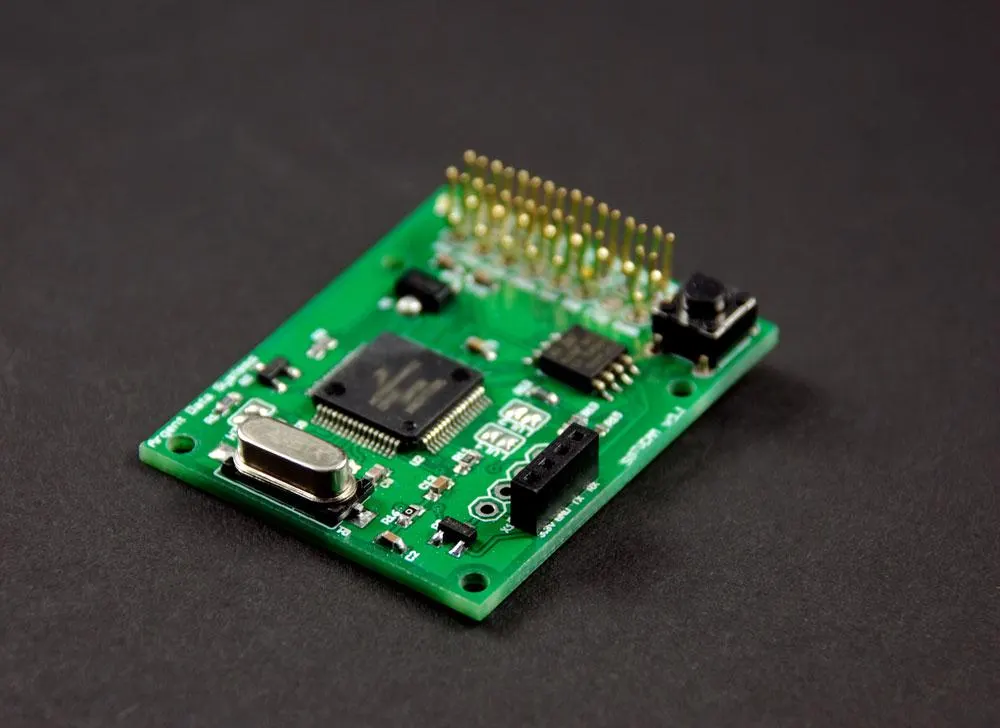

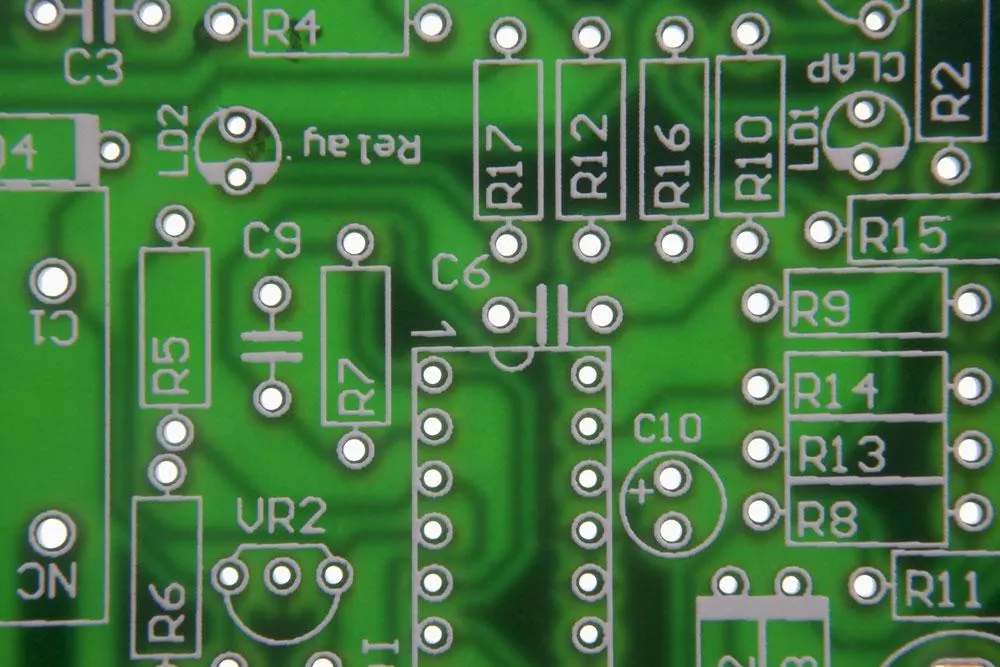

Jedna warstwa miedzi może wystarczyć do bardzo prostych połączeń. Dwie dają większą swobodę prowadzenia ścieżek i często sprawdzają się w nieskomplikowanych układach o niskich częstotliwościach. Warunkiem jest możliwość zachowania właściwych odstępów, przekrojów ścieżek oraz dróg powrotnych prądu bez nadmiernego zagęszczenia projektu.

Nie należy oceniać trudności projektu wyłącznie na podstawie częstotliwości zegara. Dla zachowania sygnałów znaczenie mają również czas narastania zboczy i długość połączeń. Nawet pozornie wolny układ cyfrowy może wymagać starannego prowadzenia ścieżek względem masy. Zalecenia dotyczące interfejsów trzeba sprawdzić w dokumentacji zastosowanych układów.

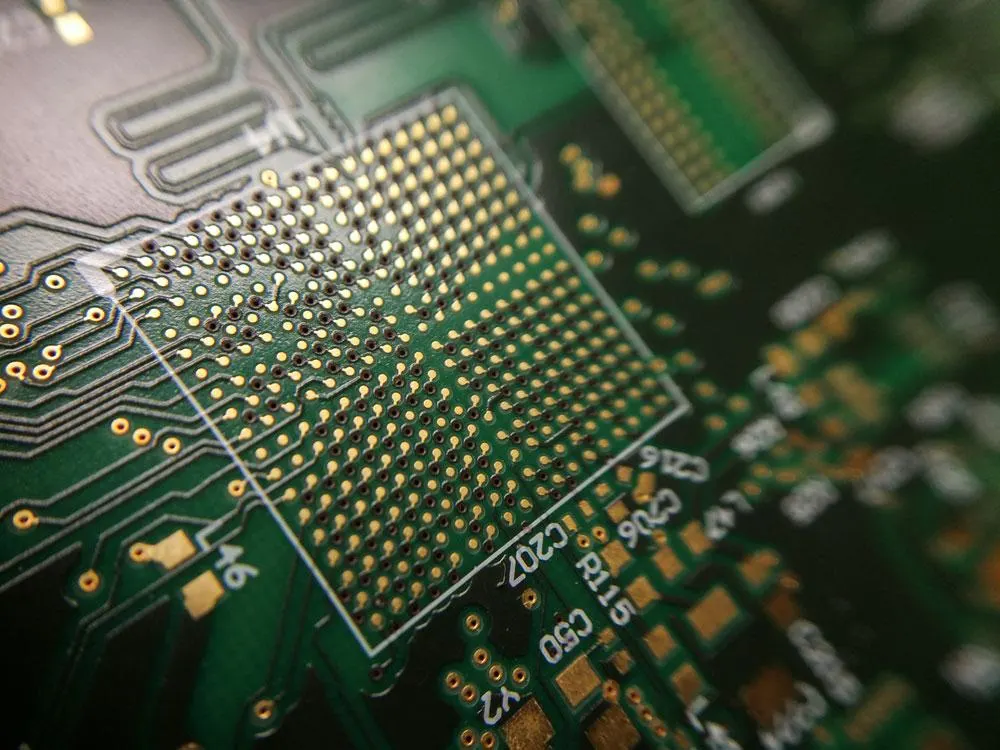

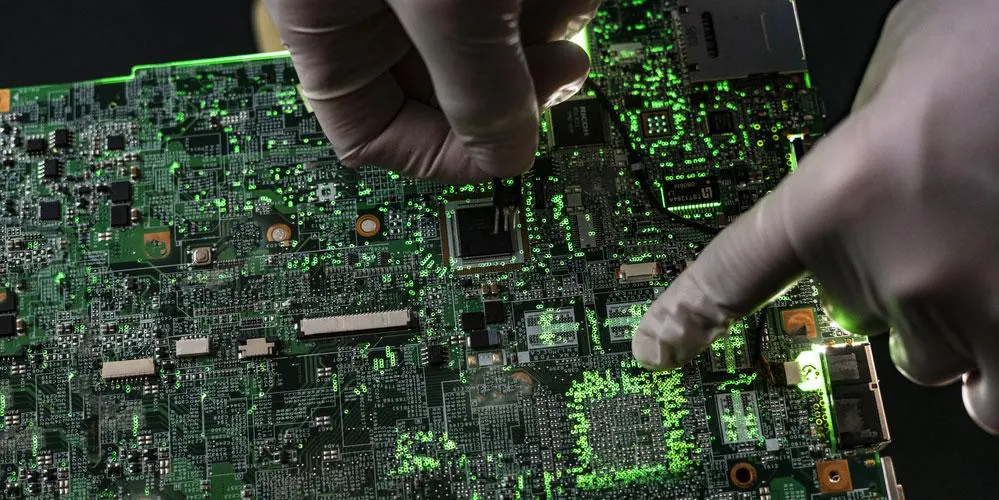

Cztery lub więcej warstw warto rozważyć, gdy wyprowadzenie połączeń spod obudowy BGA staje się trudne, potrzebne są osobne płaszczyzny zasilania albo sygnały nie mogą przebiegać nad ciągłym obszarem odniesienia. Dodatkowe warstwy pomagają też rozdzielić grupy połączeń. Nie zastąpią jednak poprawnego rozmieszczenia elementów i kondensatorów odsprzęgających.

To porównanie jakościowe, a nie cennik ani reguła przypisująca urządzeniu konkretną liczbę warstw. Na cenę wpływają również wymiary, liczba zamawianych sztuk, materiał, wymagania dotyczące impedancji i rodzaje przelotek. Porównuj oferty na podstawie tej samej dokumentacji.

Zalety: większa gęstość, mniejszy obrys i lepsze warunki dla sygnałów

Więcej miejsca na połączenia

Przeniesienie części ścieżek do wnętrza płytki ułatwia połączenie wielu wyprowadzeń na niewielkiej powierzchni. Może pozwolić zmniejszyć obrys lub uniknąć dodatkowej płytki i złącza. Sama liczba warstw nie zwiększa jednak dostępnej powierzchni montażowej: ograniczeniem pozostają wymiary obudów, odstępy i odprowadzanie ciepła.

Mniejszy obrys może zmniejszyć masę całego zespołu, ale płytka wielowarstwowa nie jest z definicji lżejsza ani cieńsza od dwuwarstwowej. Takie porównanie wymaga znajomości wymiarów, materiałów i grubości obu konstrukcji. Nie ma również podstaw, by z samej liczby warstw wywodzić większą odporność na wilgoć lub uszkodzenia.

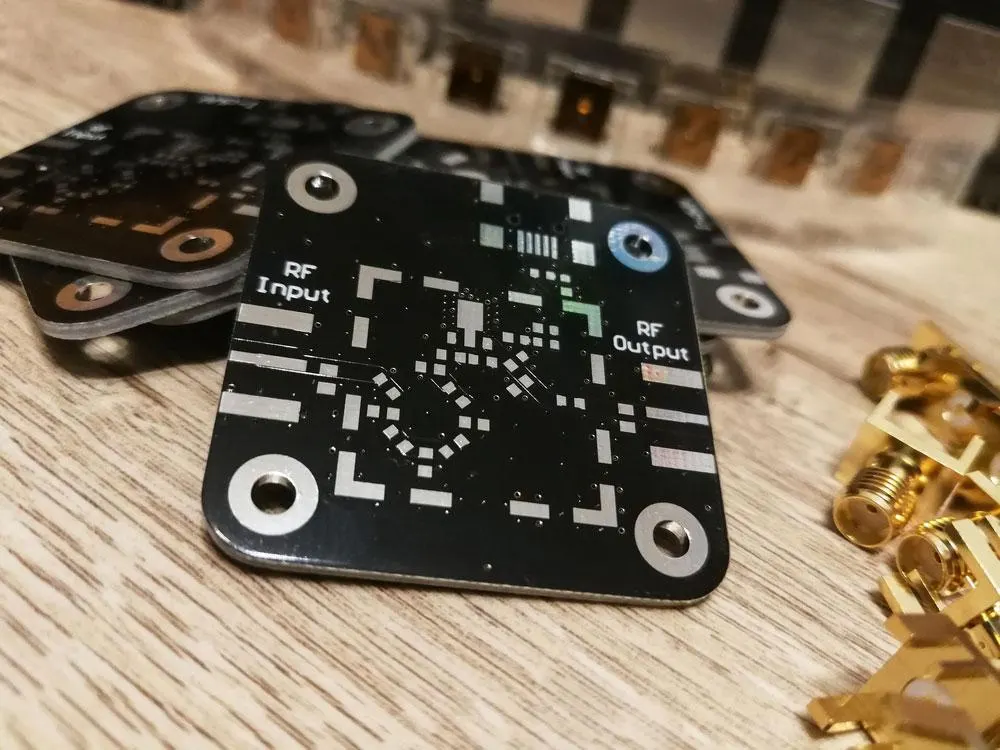

Ciągła masa i kontrola przebiegu sygnałów

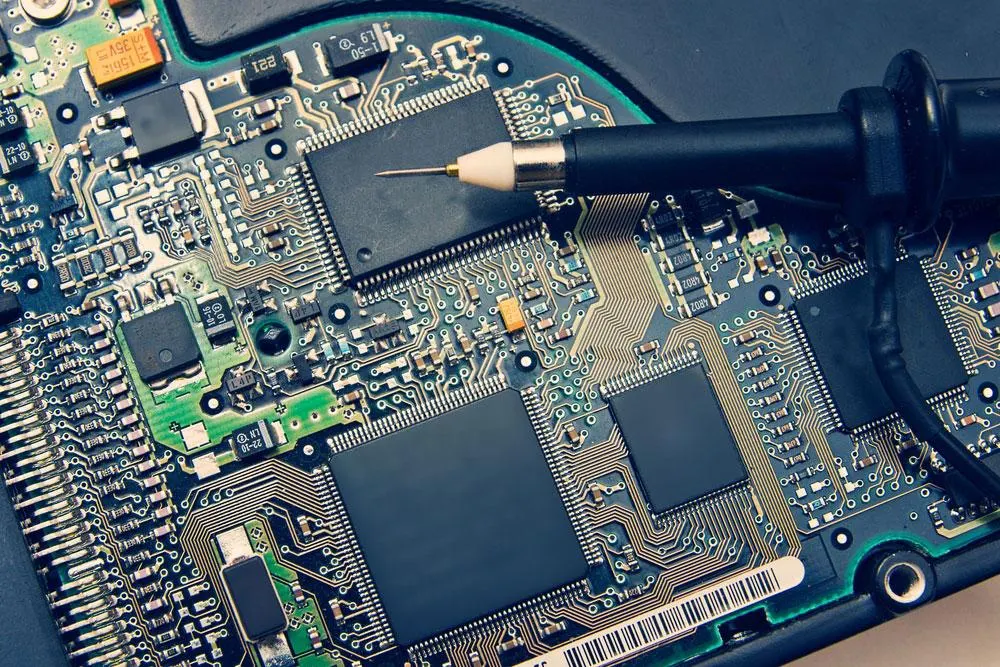

Ciągła płaszczyzna masy pomaga zapewnić drogę powrotną prądu blisko ścieżki sygnałowej. Ułatwia ograniczanie powierzchni pętli prądowych i wspiera kompatybilność elektromagnetyczną, określaną skrótem EMC. Przerwa w płaszczyźnie pod szybkim sygnałem może wymusić okrężną drogę powrotną i pogorszyć warunki transmisji.

Ważna jest odpowiednia impedancja połączenia, a nie po prostu jej jak najmniejsza wartość. Zależy ona między innymi od szerokości i grubości ścieżki, odległości od płaszczyzny odniesienia oraz właściwości dielektryka. Więcej warstw ułatwia zaprojektowanie odpowiedniej geometrii, lecz nie gwarantuje określonej szybkości transmisji ani spełnienia wymagań EMC.

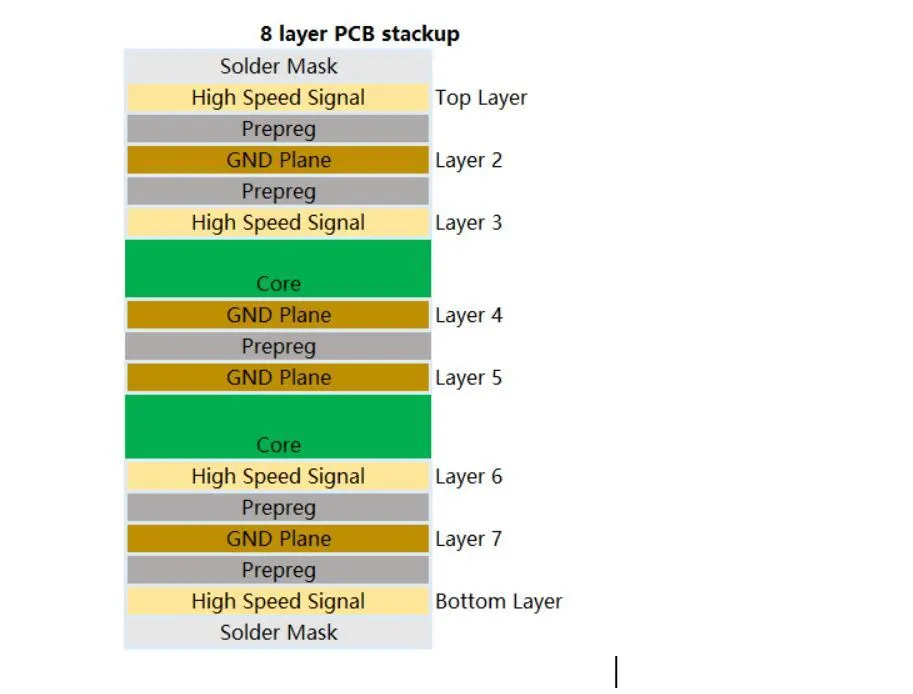

Jak rozplanować warstwy i przelotki?

Typowym przykładem konstrukcji czterowarstwowej jest kolejność sygnał–masa–zasilanie–sygnał. Dwie warstwy zewnętrzne służą do prowadzenia połączeń i montażu, a wewnętrzne zapewniają rozległe obszary masy oraz zasilania. To punkt wyjścia do analizy, nie gotowy układ odpowiedni do każdego urządzenia.

W tej konfiguracji dolne ścieżki sąsiadują z warstwą zasilania. Jeżeli jest ona podzielona na obszary różnych napięć, nie zapewnia ciągłego odniesienia każdej ścieżce. Projektant powinien sprawdzić przebieg sygnałów, połączenia między płaszczyznami przez kondensatory odsprzęgające i drogę powrotną przy zmianie warstwy. Czasem korzystniejszy będzie inny podział funkcji albo większa liczba warstw.

• Przelotki przelotowe przechodzą przez całą grubość płytki. Łączą wybrane warstwy zgodnie z projektem; nie muszą mieć połączenia elektrycznego z każdą napotkaną warstwą miedzi.
• Przelotki ślepe łączą powierzchnię z jedną lub kilkoma warstwami wewnętrznymi, bez przejścia na drugą stronę płytki.
• Przelotki zagrzebane łączą warstwy wewnętrzne i nie wychodzą na powierzchnie zewnętrzne.
• Mikroprzelotki stosowane w technologii dużej gęstości połączeń, HDI, są zwykle wykonywane laserowo. Pomagają wyprowadzać połączenia z gęstych obudów, lecz wymagają uzgodnienia konstrukcji z producentem.

Dobór przelotek wpływa na miejsce dostępne dla ścieżek i na kolejność operacji produkcyjnych. Konstrukcje wymagające kolejnych cykli laminowania są bardziej złożone. Dlatego rodzajów przelotek nie warto wybierać dopiero po zakończeniu prowadzenia połączeń.

Przykład obliczeniowy: skąd bierze się grubość około 1,6 mm?

Założenia przykładu: rozpatrujemy płytkę czterowarstwową. Przyjmujemy dwie zewnętrzne warstwy miedzi po 35 µm, dwie wewnętrzne po 17,5 µm, dwa prepregi po 0,25 mm oraz rdzeń dielektryczny o grubości 1,0 mm. Grubość rdzenia w tym rachunku nie obejmuje miedzi, aby nie policzyć jej dwukrotnie.

Grubość łączna = 0,070 + 0,035 + 0,500 + 1,000 = 1,605 mm ≈ 1,6 mm.

To uproszczony bilans, nie specyfikacja produkcyjna. Zakłada przyjętą grubość prepregów po prasowaniu i pomija maskę lutowniczą oraz wykończenie powierzchni. Rzeczywisty wynik zależy między innymi od przepływu żywicy, rozmieszczenia miedzi i metalizacji. Producent powinien podać rzeczywiste grubości oraz tolerancje; dane materiału należy sprawdzić w jego karcie katalogowej. Zgodna suma nie potwierdza jeszcze poprawnej impedancji ścieżek.

Produkcja i materiały: co trzeba uzgodnić?

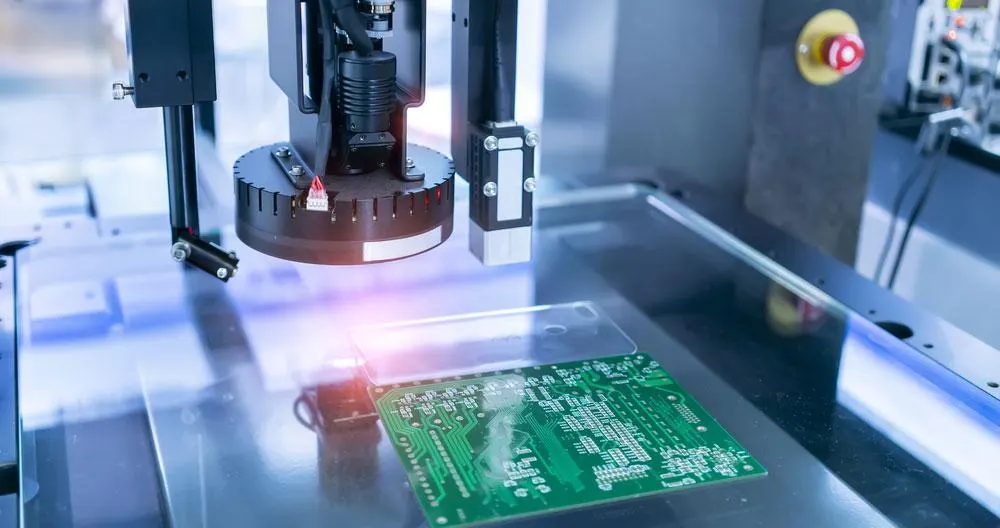

W typowym procesie najpierw powstają wzory miedzi na warstwach wewnętrznych, które można skontrolować przed zamknięciem ich w laminacie. Następnie rdzenie, prepregi i folie miedziane są precyzyjnie pozycjonowane oraz prasowane. Rejestracja warstw oznacza ich wzajemne ustawienie tak, aby otwory i pola połączeniowe trafiły w zaplanowane miejsca.

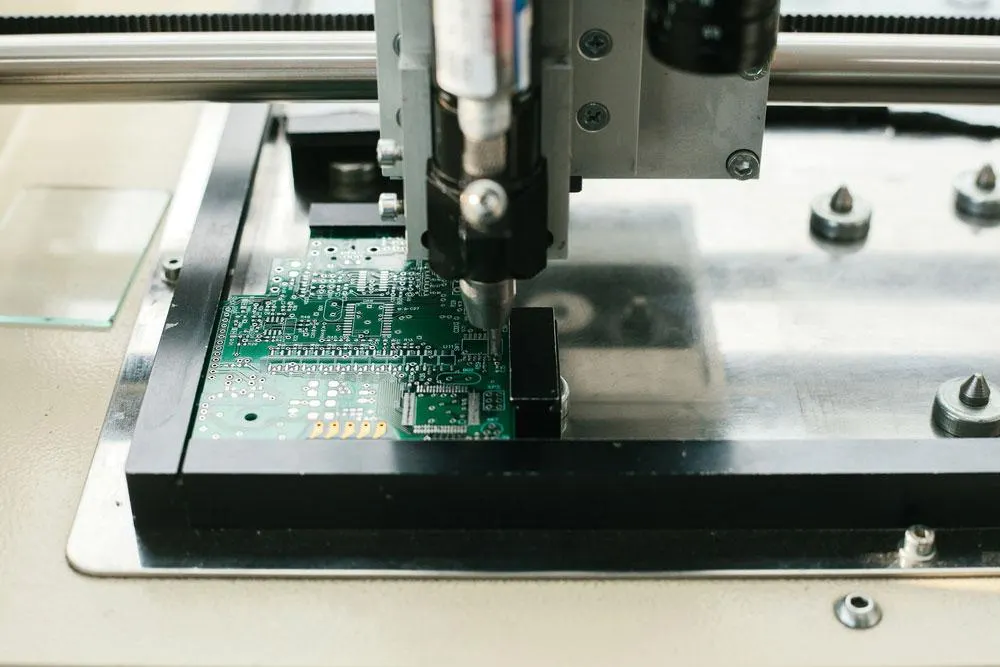

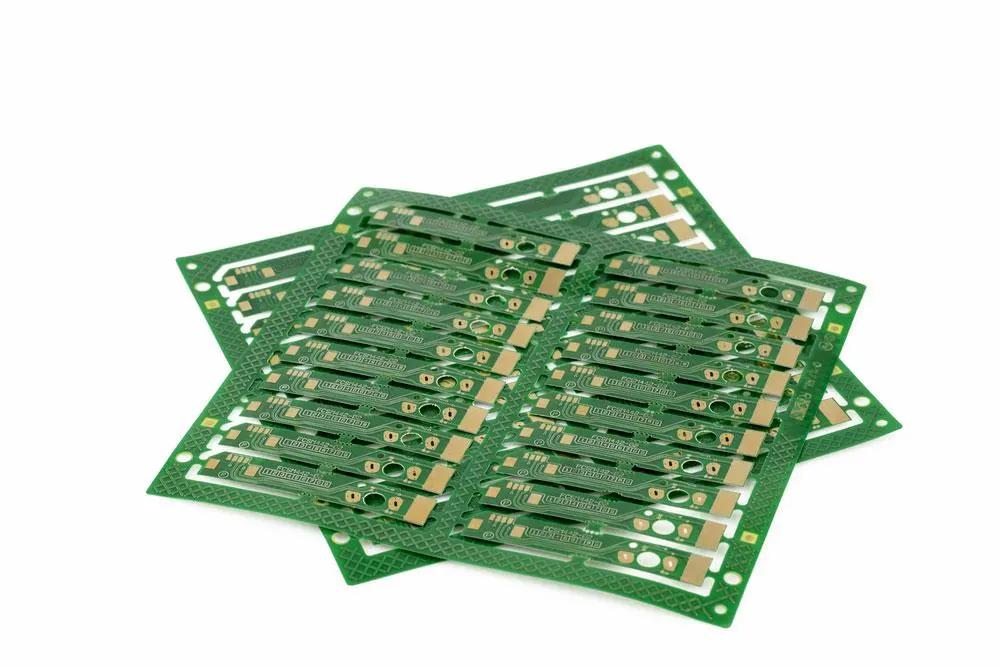

Dalsze operacje obejmują wykonanie otworów, ich przygotowanie i metalizację oraz utworzenie obwodów zewnętrznych. Płytka otrzymuje również maskę lutowniczą i uzgodnione wykończenie powierzchni. Dokładna kolejność zależy od technologii. Wytworzenie laminatu z obwodami i późniejszy montaż elementów na PCB są odrębnymi etapami.

W sztywnych płytkach często stosuje się laminaty szklano-epoksydowe klasy FR-4. Samo oznaczenie nie określa wszystkich parametrów materiału. Przy wyborze trzeba uwzględnić właściwości cieplne, rozszerzalność, parametry dielektryczne i straty przy częstotliwościach istotnych dla projektu. Dane należy odczytać z karty konkretnego laminatu, wraz z warunkami ich wyznaczenia.

Materiał musi odpowiadać zarówno warunkom pracy, jak i procesowi lutowania. Dopuszczalnej temperatury ciągłej pracy nie należy utożsamiać z temperaturą krótkotrwale występującą podczas montażu. Nie ma jednej granicznej wartości odpowiedniej dla wszystkich wielowarstwowych PCB.

Wady: koszt, czas i trudniejsza naprawa

Przy porównywalnych pozostałych wymaganiach cena jednostkowa zwykle rośnie wraz z liczbą warstw. Zwiększają ją także HDI, wymagania impedancji kontrolowanej i dodatkowe operacje technologiczne. Laminowanie, pozycjonowanie oraz kontrola warstw wydłużają proces względem prostszej konstrukcji. Konkretny termin zależy od dokumentacji, materiału, technologii i obciążenia wykonawcy.

Projekt wymaga doświadczenia w doborze układu warstw, prowadzeniu sygnałów i projektowaniu zasilania. Błąd wykryty po wyprodukowaniu płytki może oznaczać konieczność kolejnej wersji. Weryfikację konstrukcji warto więc przeprowadzić przed zamówieniem, szczególnie przy zmianie materiału lub rodzaju przelotek.

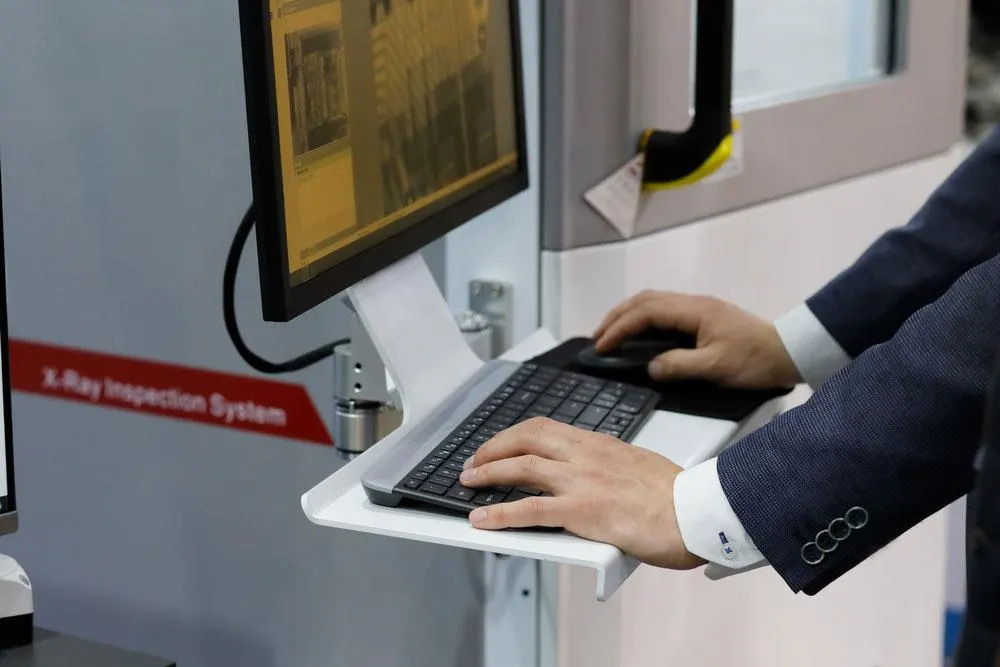

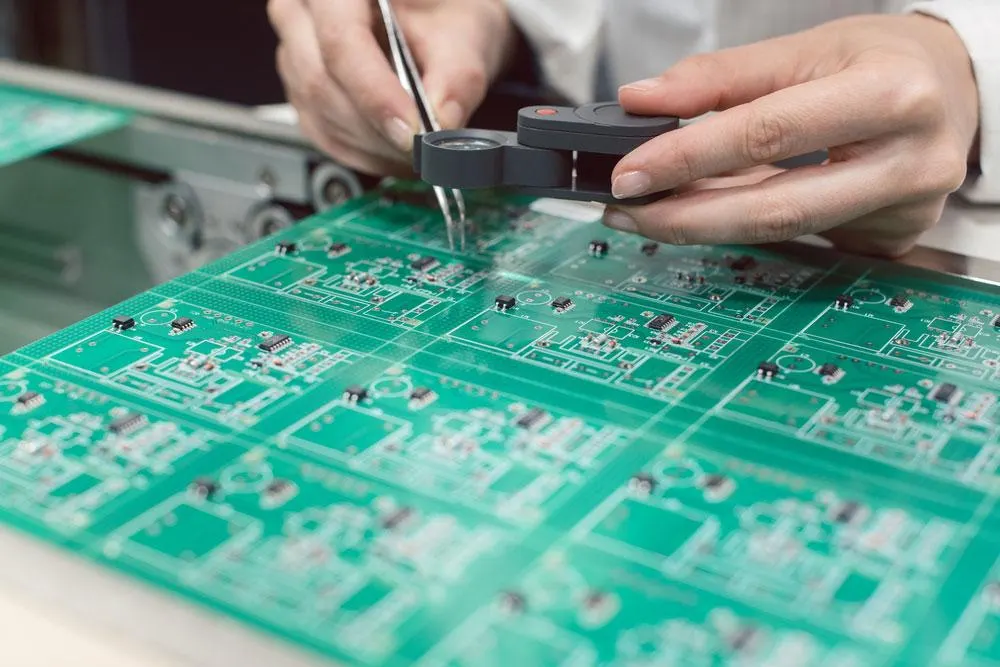

Warstw wewnętrznych nie da się obejrzeć bezpośrednio po laminowaniu. Ich uszkodzenia są trudniejsze do zlokalizowania i naprawienia niż przerwana ścieżka zewnętrzna. Test elektryczny wykrywa określone niezgodności połączeń, ale nie zastępuje sprawdzenia działania zmontowanego urządzenia. Nie każdą wadę można usunąć przez poprawkę lutowniczą.

Opłacalność warto rozpatrywać dla całego urządzenia. Droższa płytka może umożliwić zmniejszenie obudowy lub uproszczenie połączeń między modułami. Takie oszczędności trzeba jednak potwierdzić w konkretnym projekcie, zamiast zakładać, że większa liczba warstw zawsze obniży koszt całości.

Gdzie stosuje się płytki wielowarstwowe?

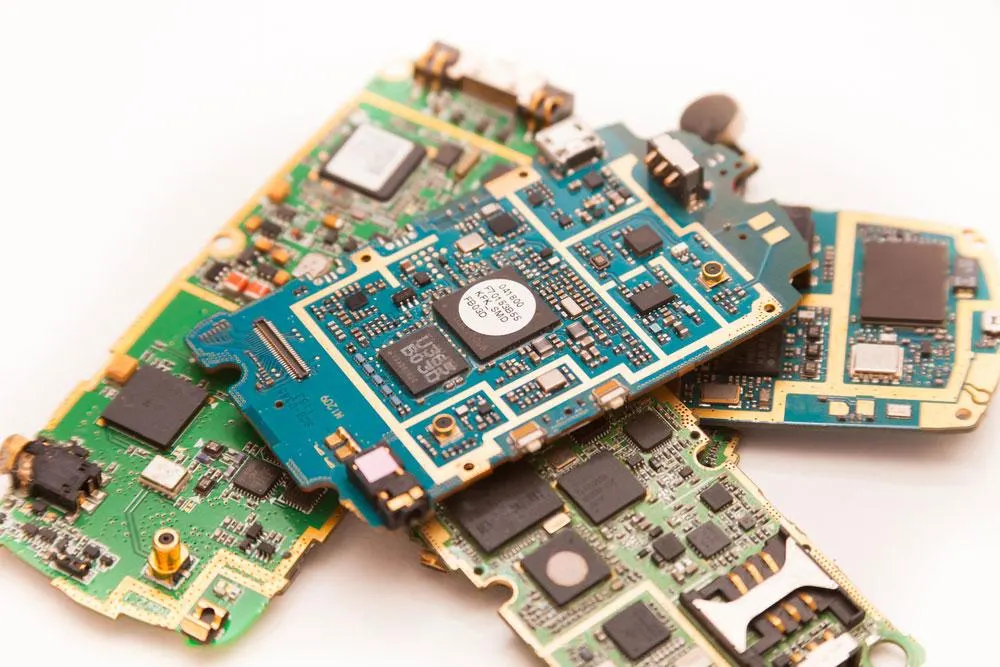

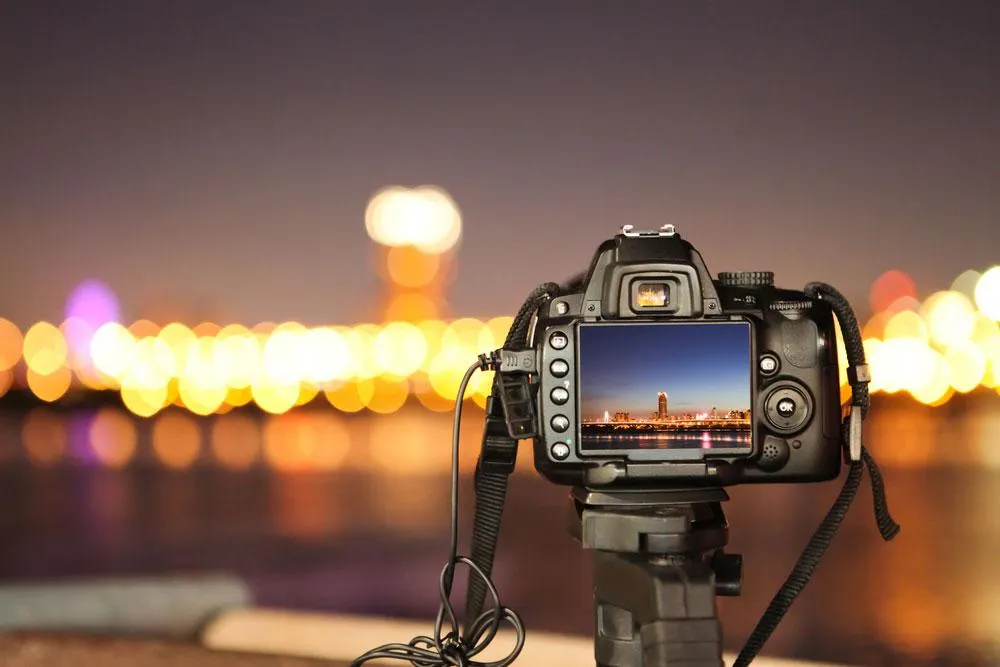

W telekomunikacji spotyka się je w routerach, przełącznikach i urządzeniach mobilnych. W komputerach pomagają połączyć procesory, pamięci i liczne interfejsy. Elektronika użytkowa, w tym aparaty cyfrowe i urządzenia przenośne, korzysta z możliwości zagęszczenia połączeń w ograniczonej obudowie.

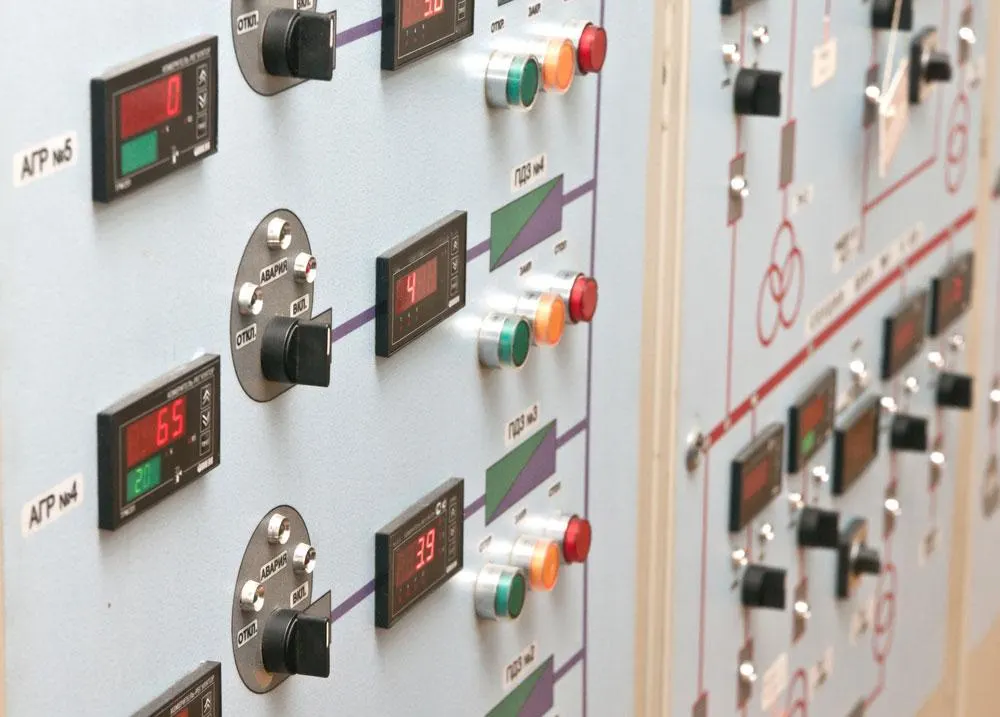

Wielowarstwowe PCB stosuje się także w sterownikach przemysłowych, elektronice samochodowej i aparaturze medycznej. W tych zastosowaniach sam wybór konstrukcji wielowarstwowej nie potwierdza niezawodności ani zgodności urządzenia z wymaganiami. Materiały, badania i kryteria odbioru dobiera się do rzeczywistych warunków pracy oraz właściwych norm.

Konstrukcje sztywno-elastyczne

Jeśli urządzenie wymaga połączenia części rozmieszczonych w różnych płaszczyznach, można rozważyć płytkę sztywno-elastyczną. Łączy ona obszary sztywne z odcinkami giętkimi, często opartymi na poliimidzie. Zasady doboru elastycznych płytek drukowanych obejmują między innymi geometrię zgięcia i przewidywaną liczbę ruchów. Większa liczba warstw sama w sobie nie zwiększa elastyczności ani trwałości takiego połączenia.

Lista pytań do wykonawcy przed zamówieniem

Przed zleceniem produkcji płytek drukowanych przygotuj wymagania elektryczne i mechaniczne. Poproś o potwierdzenie konstrukcji możliwej do wykonania, zanim ostatecznie ustalisz szerokości krytycznych ścieżek.

• Układ warstw: jaka będzie kolejność miedzi i dielektryków oraz ich grubość po laminowaniu?
• Materiał: jaki konkretnie laminat i prepreg przewidziano? Czy dostępne są karty katalogowe i uzgodnione zasady ewentualnej zamiany materiału?
• Impedancja: które połączenia wymagają kontroli, jaka jest wartość docelowa i tolerancja oraz jak będzie sprawdzana zgodność?
• Grubość płytki: jaka jest tolerancja wymiaru końcowego i które powłoki obejmuje podana wartość?
• Przelotki: które zakresy połączeń między warstwami są przewidziane i czy wymagają dodatkowego laminowania?
• Odbiór: jakie testy i kryteria zgodności obejmuje zamówienie oraz do jakiej wersji dokumentacji się odnoszą?
• Wycena i termin: jak zmienią się po uproszczeniu przelotek lub zastosowaniu innej liczby warstw?

Podsumowanie

Wybierz tyle warstw, ile potrzeba do poprawnego prowadzenia połączeń, zasilania i dróg powrotnych prądu. Cztery lub więcej warstw mają uzasadnienie przy dużej gęstości i wymagających sygnałach; prosty układ może pozostać dwuwarstwowy. Przed zamówieniem uzgodnij materiał, przelotki, impedancję i tolerancję grubości, a koszt porównuj dla całego rozwiązania.
