Aby zamówić PCB według własnego projektu, przekaż producentowi spójny zestaw plików, specyfikację płytki i liczbę sztuk. Przed uruchomieniem produkcji uzgodnij na piśmie wymagania jakościowe, zasady zatwierdzania zmian, warunki dostawy oraz postępowanie w razie wad. Sama informacja o wymiarach i liczbie warstw nie wystarcza do jednoznacznego opisania zamówienia.
Poniższe 11 pytań pomaga przygotować zapytanie zarówno o prototypy, jak i kolejne partie produkcyjne. Niestandardowe PCB nie musi oznaczać nietypowej technologii: chodzi przede wszystkim o płytkę wykonaną zgodnie z konkretną dokumentacją. Odpowiedzi warto zebrać w jednym potwierdzeniu zamówienia, aby projektant, zakupy i wykonawca korzystali z tych samych ustaleń.

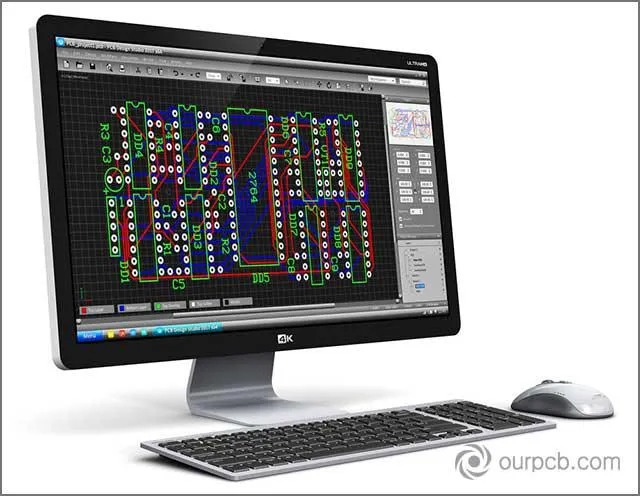

1. Jakie pliki i parametry przekazać producentowi PCB?
Przygotuj pliki Gerber RS-274X dla wszystkich warstw miedzi, maski lutowniczej i opisów przewidzianych w projekcie. Dołącz dane wiercenia Excellon oraz rysunek wykonawczy z obrysem, wymiarami, wycięciami i tolerancjami. Oznacz otwory metalizowane i niemetalizowane. Jednoznacznie określ jednostki oraz sposób interpretowania średnic: jako wymiarów narzędzia czy otworów gotowych.
Dokumentacja powinna zawierać również układ warstw z grubościami miedzi i materiałów izolacyjnych. Dla laminatu określ wymagany materiał lub właściwości, odwołując się do jego karty katalogowej. Dołącz netlistę IPC-356, czyli wykaz połączeń elektrycznych, i uzgodnij jej wykorzystanie do kontroli zgodności danych oraz badania elektrycznego. Wszystkie załączniki muszą dotyczyć tej samej wersji projektu.
W przypadku sztywnych płytek określ wymagania właściwej klasy według IPC-6012 oraz uzgodnionego wydania normy. Klasa nie wynika automatycznie z liczby warstw ani z nazwy urządzenia. Wymagania powinny odpowiadać zastosowaniu; samo wpisanie numeru normy nie zastępuje określenia kryteriów odbioru.
| Parametr | Co wpisać do specyfikacji? |
|---|---|
| Warstwy i geometria | Liczbę i kolejność warstw, wymiary zewnętrzne, obrys oraz tolerancje wymiarów. |
| Grubość płytki | Wartość nominalną i tolerancję; typowo, orientacyjnie stosuje się 1,6 mm, ale nie jest to wymóg każdego projektu. |
| Miedź | Grubość dla każdej warstwy oraz informację, czy dotyczy folii wyjściowej, czy miedzi po zakończeniu procesu. |
| Ścieżki i odstępy | Najmniejszą szerokość ścieżki i najmniejszy odstęp między elementami miedzianymi występujące w projekcie. |
| Otwory | Najmniejszą średnicę wiercenia, wymagane średnice gotowych otworów i ich tolerancje; granice wykonania potwierdza producent. |
| Powierzchnia | Wykończenie HASL, ENIG lub OSP, kolor maski lutowniczej oraz wymagania dotyczące opisów. |
| Impedancja kontrolowana | Wartości docelowe i tolerancje, rodzaj linii, warstwy sygnałowe i odniesienia oraz sposób weryfikacji. |
| Panelizacja | Dostawę pojedynczych płytek albo paneli, układ płytek, sposób rozdzielania i wymagania montażowe. |
Orientacyjne przeliczenia oznaczeń miedzi wynoszą: 0,5 oz ≈ 17,5 µm, 1 oz ≈ 35 µm, 2 oz ≈ 70 µm. Oznaczenie oz odnosi się do masy miedzi na jednostkę powierzchni. Nie zastępuje tolerancji grubości ani ustalenia, jak uwzględnić metalizację. Wymagania końcowe odnieś do dokumentacji materiału, procesu i właściwej normy.
Przykład obliczeniowy: jednostki i stosunek wymiarowy otworu
Założenia: rozpatrujemy płytkę o nominalnej grubości 1,6 mm, przelotowy otwór wykonywany wiertłem o średnicy 0,2 mm oraz nominalną grubość miedzi 35 µm. Pomijamy tolerancje. To przykład rachunkowy, a nie wynik pomiaru ani potwierdzenie możliwości wykonania.
Jednostka mil oznacza jedną tysięczną cala: 1 mil = 0,0254 mm. Zatem 0,2 mm / 0,0254 mm ≈ 7,87 mil. Po zamianie 35 µm na 0,035 mm otrzymujemy 0,035 mm / 0,0254 mm ≈ 1,38 mil.
Stosunek wymiarowy otworu obliczamy jako grubość płytki podzieloną przez średnicę wiertła: 1,6 mm / 0,2 mm = 8:1. Producent musi potwierdzić dopuszczalną granicę dla danej konstrukcji. Nie podstawiaj bez uzgodnienia średnicy gotowego otworu po metalizacji zamiast średnicy wiertła. Sam wynik nie potwierdza niezawodności połączenia.
2. Kiedy można zmienić lub anulować zamówienie?
Ustal moment zatwierdzenia dokumentacji do produkcji oraz sposób zgłaszania zmian. Nie ma podstaw, aby zakładać, że każdą opłaconą partię można anulować albo że anulowanie zawsze jest niemożliwe. Warunki powinny określać rozliczenie wykonanych prac i zakupionych materiałów na poszczególnych etapach realizacji.
Jeśli wykryjesz błąd, wskaż numer zamówienia i wersję dokumentacji, a następnie poproś o potwierdzenie wstrzymania prac. Samo wysłanie poprawionego załącznika nie oznacza jego wdrożenia. Przed wznowieniem produkcji potrzebne jest jednoznaczne wskazanie obowiązujących danych. Zatrzymanie wysyłki nie jest tym samym co zatrzymanie produkcji ani anulowanie zamówienia.

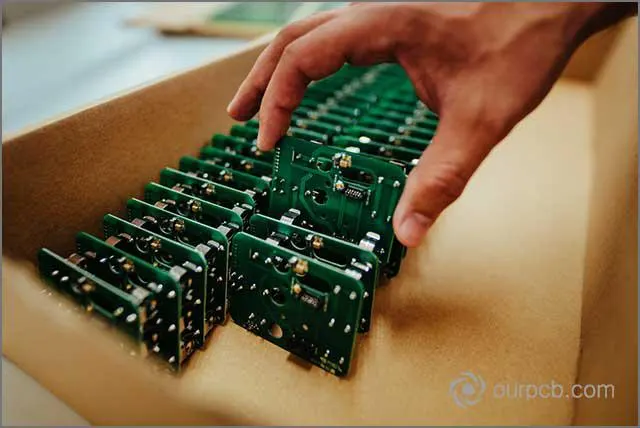

3. Jak uzgodnić transport i zabezpieczenie płytek?
Zapytaj o sposób przewozu, adres dostawy, liczbę przesyłek i wymagania dotyczące opakowania. Dobór transportu zależy od wielkości partii, gabarytów oraz potrzeb odbiorcy. Zapisz, czy płytki mają przyjechać pojedynczo, czy w panelach, i jak mają być oznaczone opakowania, aby można było rozpoznać numer części, wersję oraz partię.
Uzgodnij zabezpieczenie przed uszkodzeniami mechanicznymi, zabrudzeniem i wilgocią odpowiednio do wybranego wykończenia. Wymagania przechowywania powinny być dostępne przed odbiorem dostawy. Rozdziel planowaną datę zakończenia produkcji, nadania i dotarcia przesyłki: każda opisuje inny etap, a potwierdzenie nadania nie potwierdza dostarczenia płytek.
4. Kto odpowiada za odprawę, cło i VAT?
W zamówieniu wskaż uzgodnioną regułę Incoterms 2020 wraz z nazwanym miejscem. Poproś o jednoznaczne określenie, kto organizuje transport i odprawę oraz kto ponosi poszczególne koszty. Nie wyciągaj tych wniosków wyłącznie z określenia „dostawa pod adres” lub z obecności kosztu przesyłki w ofercie.
Ustal, czy wycena obejmuje należności importowe i VAT, kto je rozlicza oraz jakie dokumenty otrzyma odbiorca. Zasady dla konkretnej transakcji trzeba potwierdzić z podmiotem prowadzącym odprawę. Zagadnienia do uzgodnienia opisuje także przewodnik po dostawie, odprawie celnej i VAT przy imporcie PCB. Reguła dostawy nie zastępuje pełnych warunków płatności ani procedury reklamacyjnej.
5. Od jakiego momentu liczy się termin realizacji?
Poproś o wskazanie, co uruchamia bieg terminu: przyjęcie zamówienia, płatność czy zatwierdzenie kompletnej dokumentacji. Uzgodnij sposób informowania o rozbieżnościach technicznych i osobę uprawnioną do ich rozstrzygania. Brak decyzji dotyczącej materiału, otworów lub układu warstw może uniemożliwić rozpoczęcie produkcji zgodnej z oczekiwaniami.
W harmonogramie oddziel przygotowanie danych, wykonanie płytek i transport. Zapisz, jak wykonawca potwierdzi nową datę po zmianie projektu lub innym opóźnieniu. Nie traktuj orientacyjnego terminu z formularza jako zobowiązania dotyczącego dowolnej konstrukcji. Wiążące ustalenia powinny odnosić się do konkretnej wersji specyfikacji i liczby sztuk.

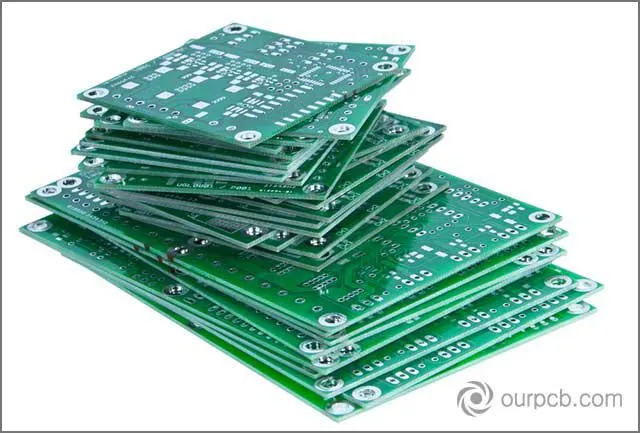

6. Czy dostawca przyjmuje prototypy i małe serie?
Podaj potrzebną liczbę płytek i zapytaj o minimalną wielkość zamówienia dla wybranej konstrukcji. Rozróżnij liczbę pojedynczych obwodów od liczby paneli. Ustal również, czy oferta dotyczy jednego projektu, czy kilku odmian, ponieważ podobny obrys nie oznacza identycznej dokumentacji produkcyjnej.
Jeśli prototyp ma sprawdzić rozwiązanie przed większą serią, wskaż parametry, które muszą pozostać porównywalne: materiał, układ warstw, miedź i wykończenie. Ewentualne zamienniki wymagają oceny projektanta. Przy wyborze producenta płytek drukowanych potwierdź przyjmowanie takiej partii, zamiast zakładać dostępność pojedynczych sztuk na podstawie ogólnego opisu oferty.
7. Co rzeczywiście potwierdza zamówienie przez internet?
Formularz ułatwia przekazanie parametrów, ale jego uzupełnienie nie dowodzi zgodności plików ze specyfikacją. Zapytaj, czy przed produkcją nastąpi sprawdzenie danych pod kątem wykonalności i jak zostaną zgłoszone uwagi. Rozbieżności między formularzem, rysunkiem a plikami należy wyjaśnić przed zatwierdzeniem zlecenia.
Ustal, kto akceptuje korekty technologiczne i czy wymagają one nowego zatwierdzenia. Kontrola wykonalności nie zastępuje sprawdzenia działania układu przez projektanta. Deklarowane możliwości technologiczne produkcji PCB warto odnieść do całej konstrukcji: minimalny odstęp, grubość miedzi i parametry otworów trzeba rozpatrywać łącznie, a nie jako niezależne wartości graniczne.
8. Jak zaplanować zapasy i dostawy częściowe?
Przy zamówieniach powtarzalnych uzgodnij wielkość partii, harmonogram odbiorów oraz odpowiedzialność za przechowywanie płytek. Określ, które ilości są zamówieniem, a które jedynie prognozą zapotrzebowania. Zapisz zasady zmiany harmonogramu i postępowania z zapasem po wprowadzeniu nowej wersji projektu.
Każda dostawa częściowa powinna pozwalać ustalić wersję dokumentacji i partię produkcyjną. Dzięki temu przy stwierdzeniu niezgodności można wskazać płytki wymagające sprawdzenia. Podział dostawy nie oznacza automatycznie oddzielnych terminów produkcji; należy ustalić, czy całość powstaje wcześniej i trafia do magazynu, czy kolejne partie będą wykonywane osobno.
9. Jak wykończenie wpływa na przechowywanie i lutowalność?
Wykończenie zabezpiecza odsłoniętą miedź i przygotowuje powierzchnię do lutowania. HASL polega na pokryciu pól stopem lutowniczym i wyrównaniu go gorącym powietrzem. ENIG tworzy warstwę niklu z cienką warstwą złota, a OSP wykorzystuje organiczną powłokę ochronną. Wybór trzeba powiązać z wymaganiami montażu i przechowywania.
Nie przypisuj każdej płytce jednakowego okresu przydatności do lutowania. Poproś o zalecenia właściwe dla wykończenia i opakowania, warunki po otwarciu oraz datę, od której liczy się deklarowany okres przechowywania. Wartości powinny wynikać z dokumentacji procesu lub materiału. Przechowywanie, lutowalność i zasady zgłaszania wad to odrębne zagadnienia wymagające osobnych ustaleń.

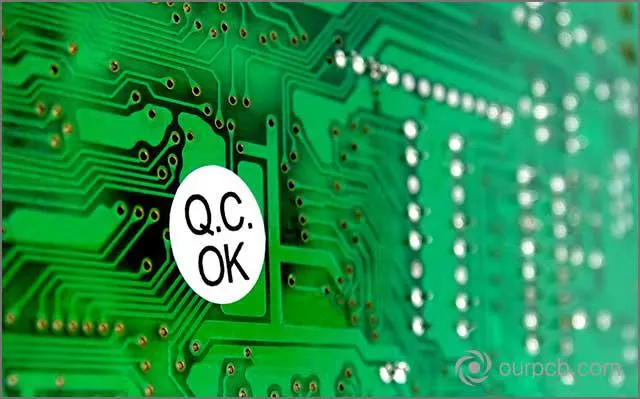

10. Jak wygląda reklamacja wadliwej partii?

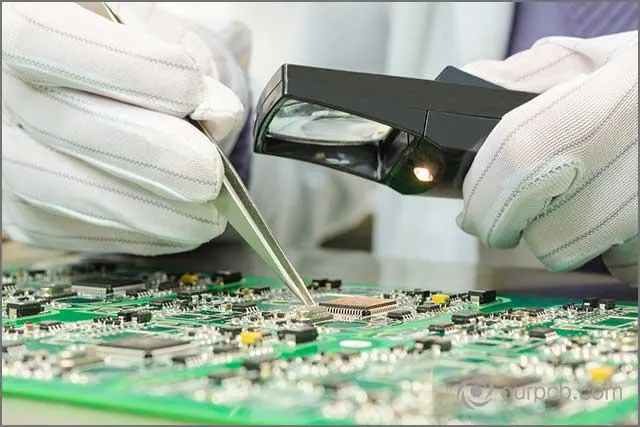

Przed zamówieniem uzgodnij kryteria odbioru, wymagane raporty i sposób zgłaszania niezgodności. Reklamacja powinna wskazywać numer części, wersję, oznaczenie partii i opis objawu. Zdjęcia mogą udokumentować uszkodzenie, lecz nie zawsze wystarczą do ustalenia przyczyny. W razie potrzeby uzgodnij przekazanie próbek oraz zakres analizy.
Zapisz sposób ustalenia dalszego postępowania z partią, oczekiwanej odpowiedzi i możliwego rozwiązania reklamacji. Jeżeli przewidziano gwarancję, jej zakres powinien być wyraźnie opisany. Badanie elektryczne nieobsadzonej płytki nie potwierdza działania gotowego urządzenia. Rozróżnienie błędu projektu, wykonania i montażu wymaga dowodów; nie należy przypisywać odpowiedzialności wyłącznie na podstawie objawu usterki.
11. Czy zakres zamówienia obejmuje także montaż i kontrolę?
Określ, czy zamawiasz nieobsadzone płytki, czy również zakup elementów, montaż i sprawdzenie gotowego zespołu. Dla montażu potrzebne są dodatkowe dane, między innymi lista elementów, informacje o ich rozmieszczeniu i dokumentacja montażowa. Warstwy pasty lutowniczej służą przygotowaniu montażu; nie zastępują danych wiercenia ani rysunku wykonawczego PCB.
Uzgodnij odpowiedzialność za panelizację, sposób rozdzielania płytek oraz kontrolę na poszczególnych etapach. Jeśli wymagane jest sprawdzenie funkcjonalne, trzeba określić procedurę i kryteria zaliczenia. Ogólne określenie „kompleksowa obsługa” nie definiuje tych czynności i nie potwierdza ich wykonania. Zakres dostawy powinien być możliwy do sprawdzenia na podstawie dokumentacji zamówienia.
Tabela ustaleń: pytanie → co ma zostać ustalone na piśmie
| Pytanie | Co ma zostać ustalone na piśmie? |
|---|---|
| 1. Jakie dane przekazać? | Wersja plików, komplet dokumentacji, parametry, tolerancje i wymagania IPC-6012. |
| 2. Jak zmienić lub anulować zlecenie? | Moment zatwierdzenia, tryb wstrzymania prac i zasady rozliczenia. |
| 3. Jak dostarczyć płytki? | Transport, adres, opakowanie, oznaczenia i podział przesyłek. |
| 4. Kto ponosi opłaty importowe? | Reguła Incoterms 2020, nazwane miejsce, odpowiedzialność za odprawę, cło i VAT. |
| 5. Jak liczyć termin? | Warunek rozpoczęcia realizacji, daty etapów i sposób zgłaszania opóźnień. |
| 6. Czy można zamówić małą serię? | Liczba sztuk lub paneli, minimum zamówienia i specyfikacja prototypu. |
| 7. Kto zatwierdza uwagi techniczne? | Zakres sprawdzenia danych oraz procedura akceptacji zmian. |
| 8. Jak zarządzać zapasem? | Harmonogram odbiorów, warunki magazynowania i rozliczenie niewykorzystanych płytek. |
| 9. Jak długo przechowywać płytki? | Zalecenia dla wykończenia, warunki opakowania i początek okresu przechowywania. |
| 10. Jak zgłosić wadę? | Kryteria odbioru, dokumentacja reklamacji i procedura rozpatrzenia. |
| 11. Co obejmuje dostawa? | Zakres produkcji, montażu, badań oraz przekazywanych raportów. |
Lista kontrolna przed wysłaniem zapytania
- Otwórz wyeksportowane pliki i porównaj warstwy, obrys oraz otwory z projektem.
- Sprawdź zgodność jednostek, numeru wersji i parametrów we wszystkich załącznikach.
- Oddziel wymagania obowiązkowe od parametrów, dla których dopuszczasz propozycję wykonawcy.
- Podaj liczbę sztuk, oczekiwany zakres dostawy i planowane wykorzystanie prototypów.
- Wskaż osobę zatwierdzającą zmiany i poproś o pisemne potwierdzenie rozbieżności.
- Przed uruchomieniem produkcji zbierz uzgodnienia techniczne i handlowe w jednej aktualnej specyfikacji.
Podsumowanie
Dobre zapytanie o PCB na zamówienie pozwala ustalić, co ma zostać wykonane, jak będzie sprawdzone i na jakich warunkach trafi do odbiorcy. Dołącz spójne pliki i parametry, a odpowiedzi na 11 pytań zapisz w zamówieniu. Przeliczenia i wartości orientacyjne pomagają przygotować dokumentację, lecz granice technologiczne i warunki realizacji wymagają potwierdzenia dla konkretnego projektu.
