Płytka drukowana jest podstawą większości urządzeń elektrycznych i elektronicznych: utrzymuje komponenty, łączy je ścieżkami miedzianymi i decyduje o dużej części niezawodności całego produktu. Jej laminat jest materiałem izolacyjnym, najczęściej na bazie włókna szklanego i żywicy, a warstwy miedzi tworzą obwód elektryczny.
W wielu aplikacjach PCB pracuje blisko elementów mocy, zasilaczy, grzałek albo obudów o ograniczonej wentylacji. Dlatego przy doborze materiału trzeba sprawdzić nie tylko parametry elektryczne i mechaniczne, lecz także zachowanie laminatu w kontakcie z płomieniem. Jedną z najczęściej spotykanych klas dla laminatów PCB jest UL 94V-0.
Co to jest 94V-0?
94V-0 to klasa palności materiału według normy UL 94. Norma opisuje, jak próbka tworzywa lub materiału izolacyjnego zachowuje się po przyłożeniu płomienia: jak długo płonie, czy dalej się żarzy i czy kapiące cząstki mogą zapalić materiał znajdujący się pod próbką.
Płytki drukowane
W praktyce oznaczenie UL 94 porządkuje temat, który bywa mylący, bo producenci materiałów i urządzeń spotykają się również z normami ISO 9772, ISO 9773 oraz IEC 60695-11-10 i IEC 60695-11-20. UL 94 nie zastępuje pełnej certyfikacji gotowego urządzenia, ale jest ważnym kryterium przy wyborze laminatu PCB.
Norma określa skłonność materiału do podtrzymywania płomienia po zapłonie. Im wyższa klasa, tym szybciej materiał powinien samogasnąć i tym mniejsze ryzyko, że płonące krople rozprzestrzenią ogień.
Płytka 94V-0 to więc PCB wykonana z laminatu, którego materiał izolacyjny spełnia kryteria klasy V-0 w teście palności UL 94. Najczęściej chodzi o laminaty FR-4 używane w elektronice przemysłowej, konsumenckiej i zasilającej.
Na czym polega test palności UL 94?
W uproszczeniu próbki materiału o określonych wymiarach i grubości poddaje się działaniu kontrolowanego płomienia, a następnie mierzy czas palenia, czas żarzenia i zachowanie kapiących cząstek. Dla popularnego testu pionowego stosuje się próbki o wymiarach około 125 × 13 mm, badane przy określonej grubości materiału.
94HB oznacza badanie poziome. Materiał może się palić, ale prędkość spalania musi mieścić się w limicie: typowo do 40 mm/min dla grubości od 3 do 13 mm oraz do 75 mm/min dla cieńszych próbek, albo płomień musi zgasnąć przed wyznaczonym odcinkiem.
V-2 dotyczy próbek ustawionych pionowo. Po każdym przyłożeniu płomienia próbka powinna przestać płonąć w ciągu 30 sekund, ale dopuszcza się płonące krople, które mogą zapalić bawełnę umieszczoną pod próbką.
V-1 ma podobny limit czasu pojedynczego płonięcia jak V-2, ale nie dopuszcza kropel zapalających materiał pod próbką. To ważna różnica w ocenie ryzyka rozprzestrzeniania ognia.
V-0 jest bardziej rygorystyczne: po każdym przyłożeniu płomienia płonięcie próbki pionowej musi ustać w ciągu 10 sekund, a płonące krople nie mogą zapalić bawełny pod próbką.
Klasy 5VB i 5VA są badane w ostrzejszych warunkach, z mocniejszym źródłem płomienia. Stosuje się je dla materiałów, które mają spełniać wymagania wyższe niż standardowe klasy V.
5VB wymaga, aby po serii przyłożeń płomienia płonięcie i żarzenie ustało w określonym czasie, bez kropel zapalających bawełnę. W płytce testowej może pojawić się przepalenie otworu.
5VA jest jeszcze bardziej wymagające: materiał nie może powodować zapłonu bawełny przez krople, a w próbce płytkowej nie powinno dojść do przepalenia otworu.
Płytka PCB i komponenty elektroniczne w warunkach podwyższonej temperatury
Dla projektanta PCB najważniejsze jest rozróżnienie między materiałem tylko wolno palącym się, materiałem trudnopalnym oraz materiałem przeznaczonym do szczególnie ostrych wymagań ogniowych.
Materiały wolno palące się
Materiały klasy HB ograniczają prędkość rozprzestrzeniania płomienia, ale nie należy traktować ich jako właściwego wyboru do urządzeń, w których bezpieczeństwo pożarowe jest krytyczne. Klasy V-1 i V-2 są lepsze od HB, lecz nadal mniej rygorystyczne niż V-0.
Materiały trudnopalne
Klasa V-0 jest typowym wyborem dla laminatów PCB, gdy projekt wymaga materiału samogasnącego i ograniczenia ryzyka płonących kropel. Nie oznacza to, że płytka jest „niepalna”, ale że materiał spełnia określone kryteria zachowania po krótkim kontakcie z płomieniem.
Dla klasy V-0 najważniejsze kryteria w badaniu pionowym są następujące:
Po każdym przyłożeniu płomienia pojedyncza próbka nie może płonąć dłużej niż 10 sekund, a łączny czas płonięcia dla zestawu pięciu próbek nie może przekroczyć 50 sekund.
Żadna próbka nie może dopalić się płomieniem ani żarzeniem do zacisku mocującego.
Po drugim przyłożeniu płomienia żarzenie próbki musi ustać w ciągu 30 sekund.
Krople i cząstki odpadające od próbki nie mogą zapalić bawełny umieszczonej pod próbką.
Materiały do ostrzejszych wymagań
Klasy 5VA i 5VB stosuje się wtedy, gdy wymagania ogniowe są wyższe niż dla V-0. Takie materiały mogą być potrzebne w obudowach, elementach izolacyjnych lub specjalnych konstrukcjach, ale w typowych płytkach PCB często decydujący jest kompromis między wymaganiami normowymi, dostępnością laminatu i kosztem.
Właśnie dlatego laminat 94V-0 jest tak popularny: zapewnia dobrą odporność na rozprzestrzenianie płomienia przy rozsądnej cenie i szerokiej dostępności w produkcji PCB.
Urządzenia elektroniczne wymagają kontroli temperatury i właściwego doboru materiałów
Płytka drukowana 94V-0: wersje jednostronne i dwustronne
Oznaczenie 94V-0 mówi o klasie palności materiału, a nie o liczbie warstw, funkcjach układu ani automatycznej odporności gotowego urządzenia na przegrzanie. Taki laminat można wykorzystać zarówno w prostych płytkach jednostronnych, jak i w konstrukcjach dwustronnych lub wielowarstwowych.
W produkcji liczy się nie tylko sam laminat. Dobre PCB powinno przejść kontrolę wymiarów, jakości metalizacji otworów, grubości miedzi, soldermaski, lutowności oraz test elektryczny. Przy aplikacjach wymagających podwyższonej niezawodności dochodzą testy termiczne, wibracyjne lub środowiskowe na poziomie produktu.

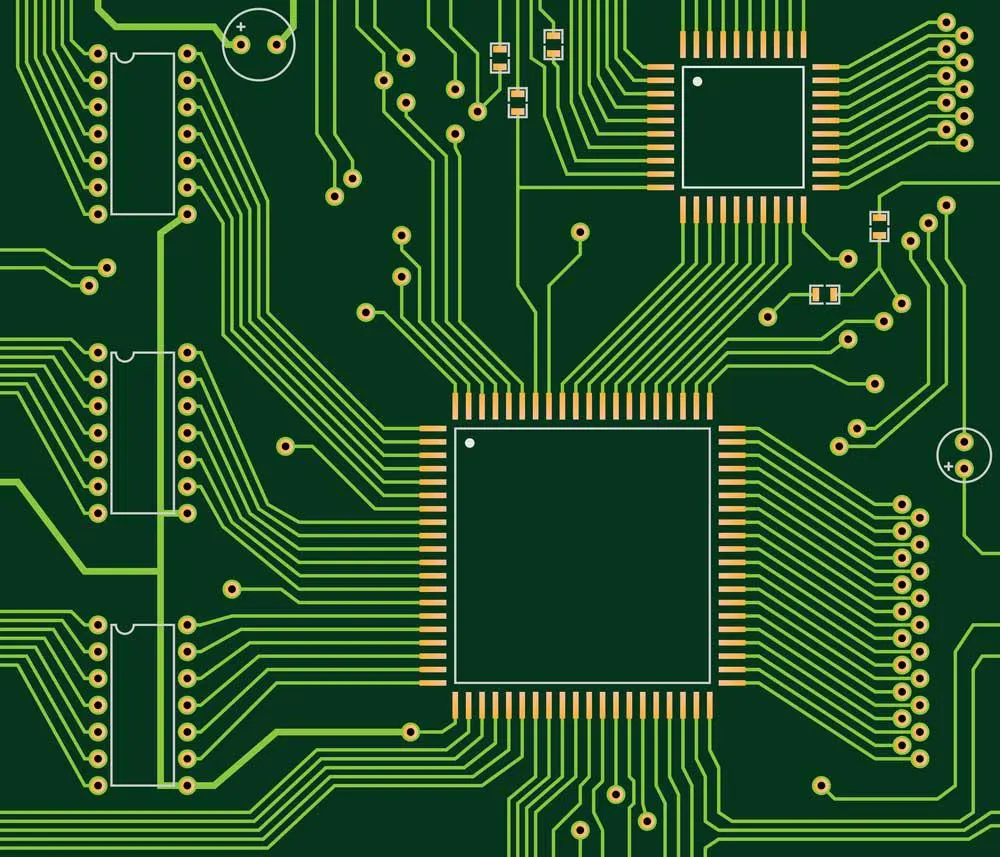

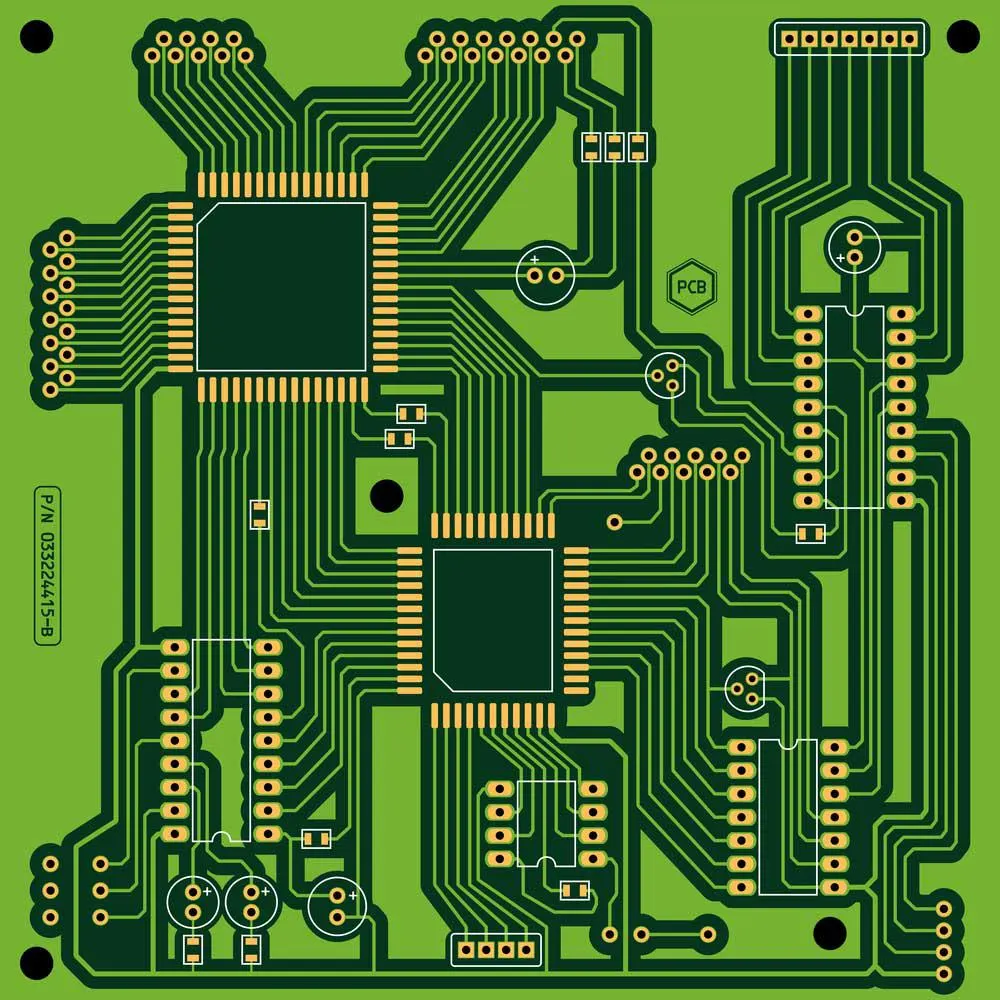

Płytka drukowana bez komponentów
Płytki 94V-0 mogą mieć różną grubość, format panelu, wykończenie powierzchni i liczbę warstw. W prostszych urządzeniach często wystarczają wersje jedno- lub dwustronne.
Jednostronna płytka drukowana

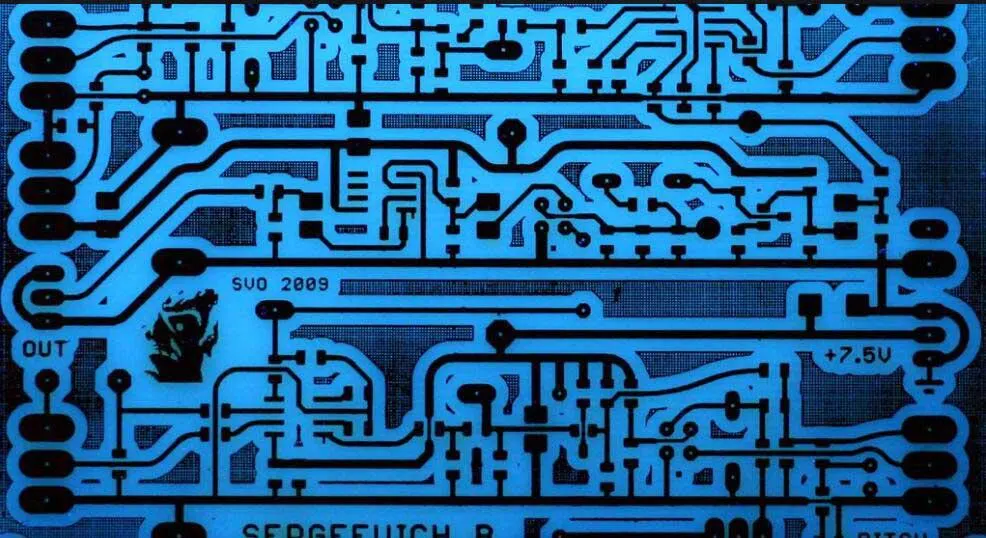

Jednostronna płytka PCB w świetle UV
Źródło: Flickr
Jak sama nazwa wskazuje, jednostronna płytka PCB ma tylko jedną przewodzącą warstwę miedzi nad podłożem. Pozwala to na montaż i lutowanie elementów elektrycznych do jednej strony, a cały obwód jest widoczny z obu stron płytki.
Zalety
Prosty projekt i szybka produkcja.
Niski koszt jednostkowy przy nieskomplikowanych obwodach.
Łatwiejsza diagnostyka i naprawa, ponieważ ścieżki oraz punkty lutownicze są dobrze widoczne.
Wady
Niska gęstość połączeń, ponieważ projektant ma do dyspozycji tylko jedną warstwę miedzi.
Zastosowanie
Jednostronne płytki PCB sprawdzają się w prostych i tanich urządzeniach: zegarach, kalkulatorach, prostych odbiornikach radiowych, panelach LED czy podstawowych modułach sterujących.
Dwustronna płytka drukowana
Dwustronna płytka drukowana ma warstwy miedzi po obu stronach laminatu. Połączenia między nimi wykonuje się przez metalizowane otwory, czyli przelotki.

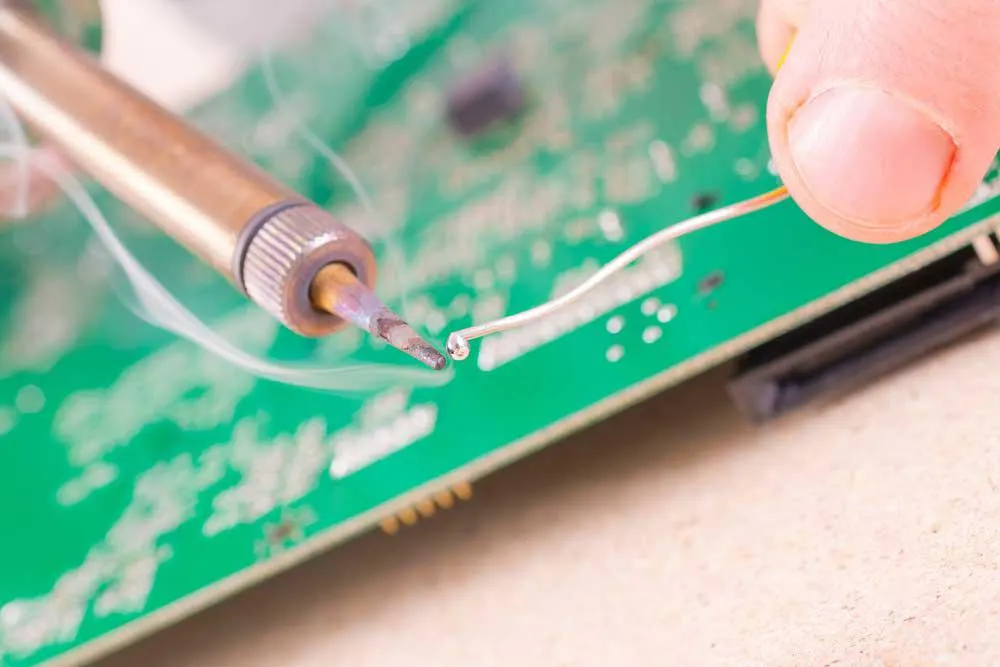

Elektryk lutujący przewód na dwustronnej płytce drukowanej
Taka konstrukcja pozwala prowadzić ścieżki po obu stronach płytki, zmniejszyć rozmiar obwodu i wygodniej rozmieścić komponenty. Elementy elektroniczne można montować po jednej albo po obu stronach, zależnie od wymagań projektu i procesu montażu.

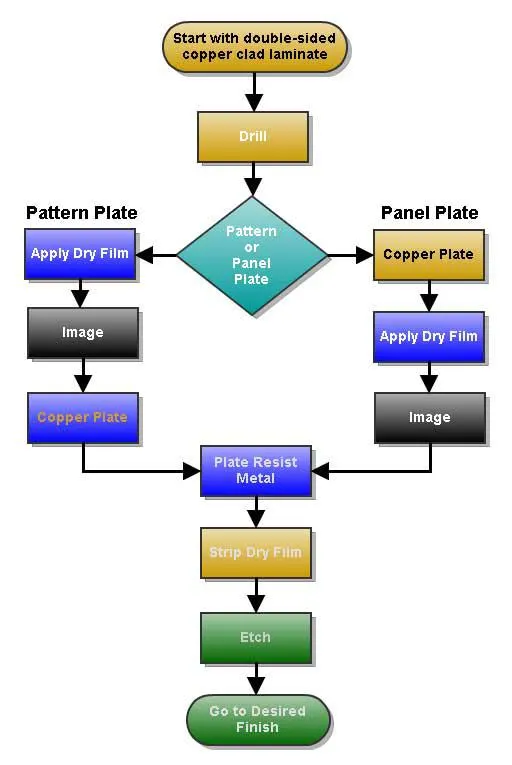

Schemat przepływu procesu dwustronnej PCB
Źródło: Wikipedia
Zalety
Większa gęstość połączeń i możliwość zastosowania większej liczby komponentów.
Lepszy wybór dla bardziej złożonych urządzeń, w których jednostronny obwód byłby zbyt duży albo niemożliwy do poprowadzenia.
Mniejszy rozmiar płytki przy tej samej funkcji elektrycznej.
Większa swoboda prowadzenia ścieżek i rozmieszczania złączy.
Korzystny koszt dla projektów, w których mniejszy format płytki równoważy wyższą złożoność produkcji.
Szerokie zastosowanie w elektronice konsumenckiej, przemysłowej, zasilającej i komunikacyjnej.
Wady
Produkcja jest bardziej złożona niż przy płytce jednostronnej, bo wymaga poprawnej metalizacji otworów i kontroli obu warstw.
Naprawa może być trudniejsza, zwłaszcza gdy uszkodzenie dotyczy przelotek albo ścieżek prowadzonych pod komponentami.
Zastosowanie
Do urządzeń wyposażonych w dwustronne płytki PCB należą:
Systemy HVAC
Telefony i drukarki
Systemy kontroli ruchu
Automaty sprzedające
Systemy UPS i konwerterów
Oświetlenie LED
Przemysłowe urządzenia sterujące i oprzyrządowanie
Dyski twarde do komputerów

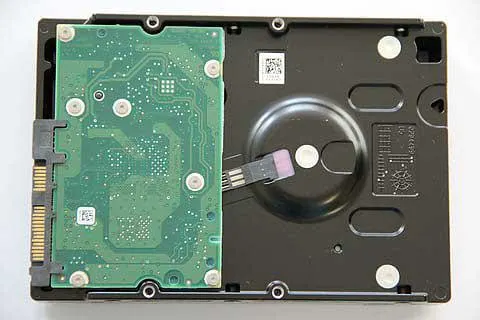

Dysk twardy i jego płytka drukowana
Źródło: Piqsels
Wzmacniacze
Dławiki liniowe i inne
Dlaczego warto wybrać płytkę drukowaną 94V-0?
Na ten czynnik można spojrzeć na trzy sposoby.
Z punktu widzenia producenta
Dla producenta urządzenia klasa palności laminatu jest częścią zarządzania ryzykiem. Awaria termiczna lub pożarowa nie kończy się tylko reklamacją; może oznaczać wycofanie produktu, utratę certyfikacji i realne ryzyko odpowiedzialności.
Nie każdy prosty produkt wymaga drogich, specjalnych laminatów, ale w zasilaczach, sterownikach przemysłowych, oświetleniu LED, urządzeniach AGD czy systemach pracujących bez nadzoru 94V-0 jest rozsądnym punktem wyjścia.
Stosowanie właściwego materiału ułatwia również rozmowę z klientem końcowym, działem jakości i jednostką certyfikującą. Pokazuje, że projekt nie został zoptymalizowany wyłącznie pod najniższą cenę.
W produktach o kilku wariantach można jasno rozdzielić wersje ekonomiczne i przemysłowe: inne wymagania temperaturowe, inna klasa laminatu, inne testy końcowe. Taki podział jest uczciwszy niż obietnica jednej „uniwersalnej” płytki do wszystkich warunków.
Dzięki temu producent może utrzymać konkurencyjną cenę tam, gdzie to uzasadnione, i jednocześnie oferować wyższy poziom niezawodności w urządzeniach przeznaczonych do trudniejszej pracy.
Z punktu widzenia elektronika (studenta lub niezależnego)

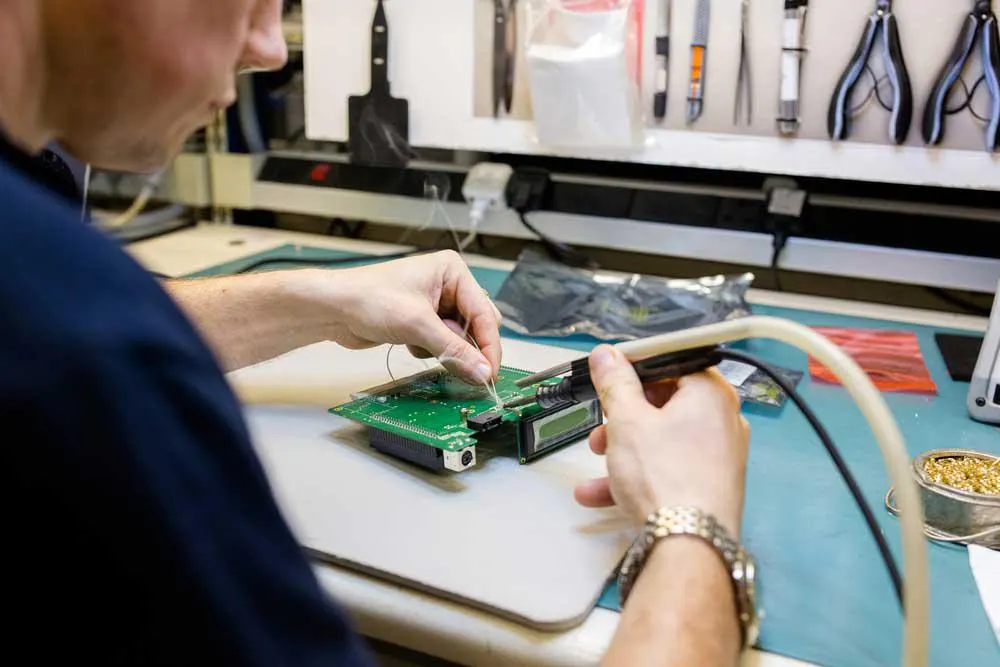

Mężczyzna używający lutownicy na płytce drukowanej
Dla elektronika pracującego nad prototypem klasa laminatu bywa pomijana, bo na początku ważniejsze są schemat, BOM i uruchomienie funkcji. Warto jednak myśleć o niej już na etapie prototypu, jeśli urządzenie ma później trafić do produkcji.
Zastosowanie laminatu 94V-0 pomaga uniknąć sytuacji, w której działający prototyp trzeba przeprojektować tylko dlatego, że materiał nie spełnia wymagań klienta, normy branżowej albo testów bezpieczeństwa.
W projektach edukacyjnych i hobbystycznych nie zawsze potrzeba pełnej dokumentacji materiałowej, ale rozumienie oznaczeń takich jak UL 94V-0 uczy właściwego podejścia do bezpieczeństwa i doboru podłoża.
Z punktu widzenia konsumenta
Konsument rzadko widzi płytkę drukowaną w gotowym urządzeniu, ale od jej jakości zależy trwałość i bezpieczeństwo produktu. Dotyczy to szczególnie zasilaczy, ładowarek, opraw LED, sprzętu AGD i urządzeń pracujących stale pod napięciem.
Najtańszy sprzęt może oszczędzać na materiałach, kontroli procesu i dokumentacji. Nie oznacza to automatycznie awarii, ale zwiększa ryzyko, że produkt gorzej zniesie przeciążenie, podwyższoną temperaturę lub błąd użytkowania.
Urządzenia projektowane pod określone normy i kontrolowane w produkcji częściej wykorzystują laminaty o udokumentowanej klasie palności. Sama klasa 94V-0 nie gwarantuje jakości całego produktu, ale jest jednym z sygnałów, że projekt potraktowano profesjonalnie.
Dla użytkownika końcowego najważniejsze jest to, aby urządzenie pracowało stabilnie i nie stwarzało niepotrzebnego ryzyka. Dobór odpowiedniego laminatu PCB jest jednym z elementów tej układanki.
Właściwości płytki obwodowej 94V-0
Trudnopalność: materiał użyty do wykonania płytki spełnia kryteria UL 94V-0, dzięki czemu po krótkim kontakcie z płomieniem powinien samoczynnie zgasnąć w określonym czasie.
Stabilne podłoże izolacyjne: typowe laminaty PCB tej klasy zapewniają dobrą izolację elektryczną, powtarzalną obróbkę mechaniczną i kompatybilność z popularnymi procesami lutowania.
Możliwość zagęszczania projektu: laminat 94V-0 można stosować w płytkach dwustronnych i wielowarstwowych, gdzie warstwy miedzi, przelotki i izolacja pozwalają zamknąć rozbudowany obwód w kompaktowym formacie.

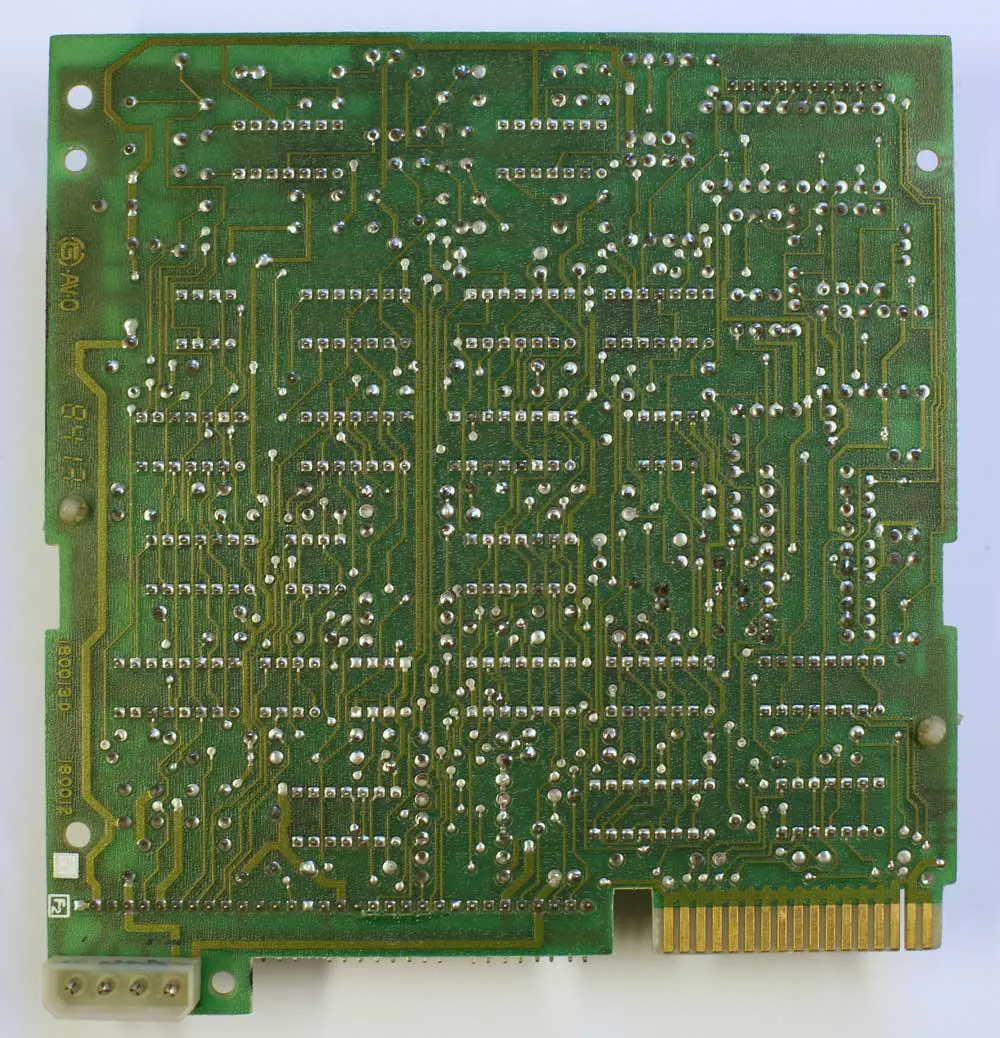

Strona lutowana gęstej dwustronnej płytki PCB TM100-2A
Źródło: Wikimedia Commons
Zastosowania płytki 94V-0
Laminat 94V-0 wybiera się przede wszystkim tam, gdzie płytka pracuje w pobliżu źródeł ciepła, przenosi większą moc albo jest częścią urządzenia objętego wymaganiami bezpieczeństwa. Typowe obszary zastosowań wyglądają następująco.
Środowiska o podwyższonej temperaturze
Górnictwo, obróbka metali, kotłownie, piece przemysłowe i linie produkcyjne z wysoką temperaturą wymagają elektroniki zaprojektowanej z zapasem. Klasa 94V-0 nie zastępuje doboru temperatury Tg, grubości miedzi czy chłodzenia, ale ogranicza ryzyko podtrzymywania płomienia przez laminat.
Podobne wymagania pojawiają się w systemach bezpieczeństwa budynków: oświetleniu awaryjnym, zasilaczach, czujnikach, centralach alarmowych i wybranych modułach CCTV. W takich aplikacjach płytka musi być częścią dobrze zaprojektowanego, odpornego systemu, a nie najsłabszym elementem łańcucha.

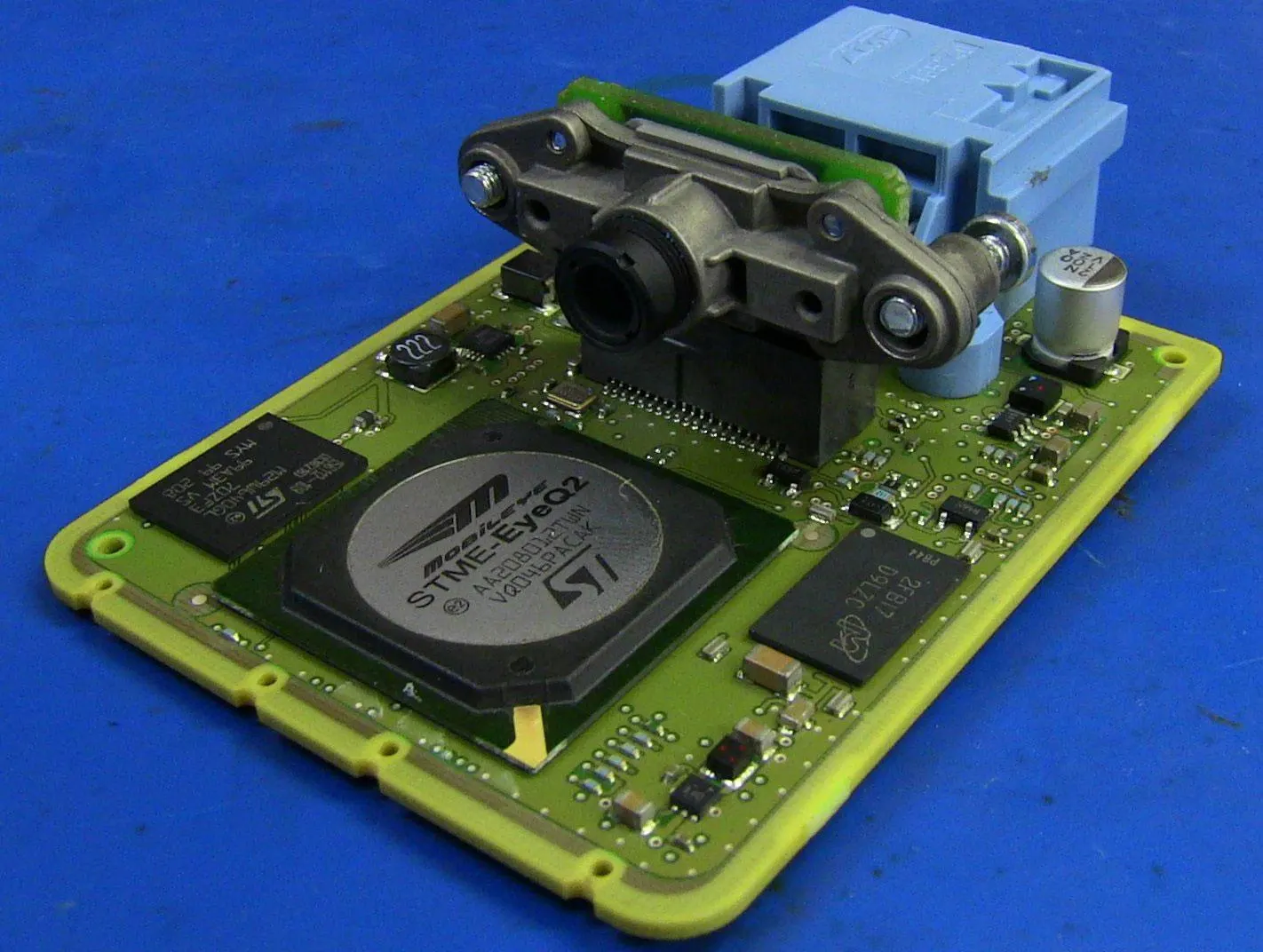

Elektronika w pojazdach i systemach monitoringu wymaga stabilnych materiałów PCB
Aplikacje wymagające wysokiej niezawodności
W sprzęcie medycznym, lotniczym, kolejowym, laboratoryjnym czy przemysłowym PCB jest często elementem systemu krytycznego. W takich projektach sama klasa 94V-0 nie wystarcza; trzeba jeszcze spełnić właściwe normy branżowe, kontrolować proces produkcji i zapewnić pełną identyfikowalność materiałów.

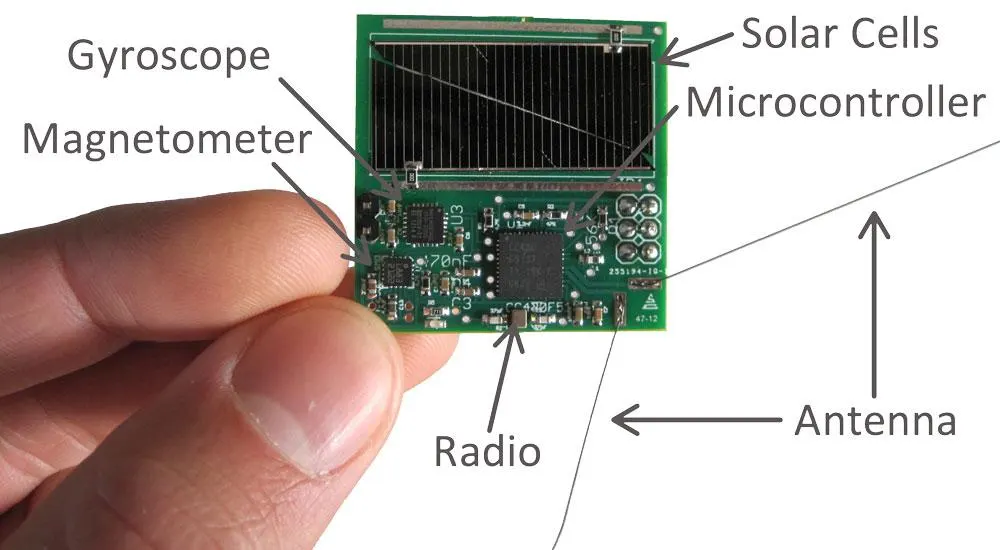

Układ scalony na płytce drukowanej
Urządzenia zasilające i sterujące
Zasilacze, falowniki, sterowniki silników, UPS-y, moduły LED i elektronika mocy pracują z wyższymi prądami oraz temperaturami niż typowa elektronika sygnałowa. W takich aplikacjach laminat 94V-0 jest jednym z podstawowych wymagań, obok prawidłowych odstępów izolacyjnych, szerokości ścieżek, grubości miedzi i odprowadzania ciepła.
Podsumowanie
Płytka 94V-0 to nie „ognioodporne urządzenie”, lecz PCB wykonana z laminatu spełniającego rygorystyczne kryteria samogaszenia w teście UL 94. W praktyce jest to rozsądny wybór dla większości urządzeń zasilających, przemysłowych i konsumenckich, w których awaria termiczna może mieć poważne skutki.
