Zanim nowa partia PCB trafi do urządzenia pracującego w realnych warunkach, trzeba potwierdzić nie tylko poprawność elektryczną, ale także odporność na temperaturę, wilgotność, wibracje, transport i długotrwałe obciążenie. Temu służą testy środowiskowe elektroniki: kontrolowane badania, które pokazują, czy płytka i zamontowane komponenty zachowają niezawodność poza idealnymi warunkami laboratoryjnymi.
Jeśli projektujesz elektronikę, zlecasz produkcję PCB albo przygotowujesz urządzenie do certyfikacji, warto rozumieć, jakie badania są dostępne i co naprawdę sprawdzają.
Nie każdy projekt wymaga pełnego programu kwalifikacyjnego, ale każdy projekt powinien mieć świadomie dobrany zakres testów.
W praktyce chodzi o odpowiedź na trzy pytania:
Jakie warunki środowiskowe może napotkać urządzenie?
Które z nich mogą uszkodzić PCB, lutowanie lub komponenty?
Jak sprawdzić odporność produktu przed wdrożeniem do serii?
W tym artykule porządkujemy podstawowe rodzaje badań środowiskowych elektroniki, ich kategorie i zastosowanie w ocenie niezawodności PCB.
Skupiamy się na testach typowych dla płytek drukowanych, modułów elektronicznych i kompletnych urządzeń.
To wiedza przydatna zarówno przy prototypie, jak i przy produkcji seryjnej.
Testy środowiskowe elektroniki: wprowadzenie do badań środowiskowych

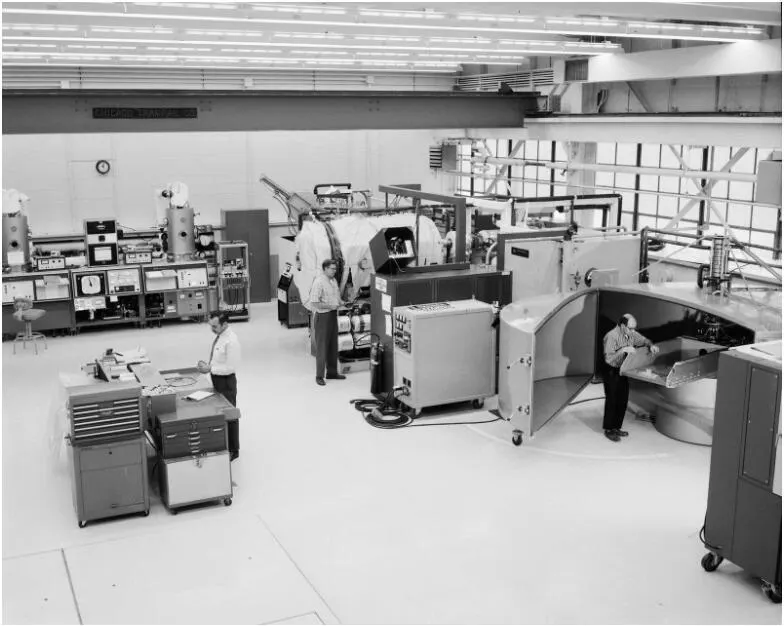

Wyposażenie do badań środowiskowych elektroniki
Czym dokładnie są testy środowiskowe elektroniki?
Najprościej: to badania prowadzone w kontrolowanych warunkach, które odtwarzają obciążenia występujące podczas pracy, magazynowania lub transportu urządzenia.
Może to być wysoka i niska temperatura, wilgotność, gwałtowna zmiana temperatury, wibracje, udar mechaniczny, mgła solna, zapylenie, obniżone ciśnienie albo kombinacja kilku czynników naraz.
Wiele procedur opisuje rodzina norm IEC 60068, stosowana do badań środowiskowych wyrobów elektrotechnicznych i elektronicznych. W zależności od branży dochodzą także wymagania klienta, normy produktowe oraz procedury kwalifikacyjne właściwe dla danego rynku.
Cel jest prosty: potwierdzić, że płytka PCB oraz gotowy moduł zachowają integralność mechaniczną i funkcjonalną w warunkach, do których zostały zaprojektowane.
Nie oznacza to, że każdy produkt ma przetrwać ekstremalne temperatury czy wibracje lotnicze. Oznacza to, że warunki testu muszą odpowiadać realnemu zastosowaniu i wymaganej niezawodności.
Typowy program badań może obejmować:
testy elektryczne przed ekspozycją i po ekspozycji,
testy wibracyjne i udarowe,
badania niezawodności i starzenia,
testy wysokościowe lub obniżonego ciśnienia,
testy żywotności oraz przyspieszone próby obciążeniowe,
a także badania klimatyczne, korozyjne i szczelności obudowy.
Niezależnie od tego, czy chodzi o szok termiczny, wibracje czy zakłócenia elektromagnetyczne, wynik testu powinien jasno pokazać dwie rzeczy:
czy produkt wytrzymuje przewidziane warunki pracy,
oraz czy po teście nadal spełnia wymagania funkcjonalne.
Na tej podstawie można dobrać materiały, komponenty, zabezpieczenia powierzchniowe i proces montażu do rzeczywistego środowiska pracy urządzenia.
Testy środowiskowe elektroniki: Rodzaje testów

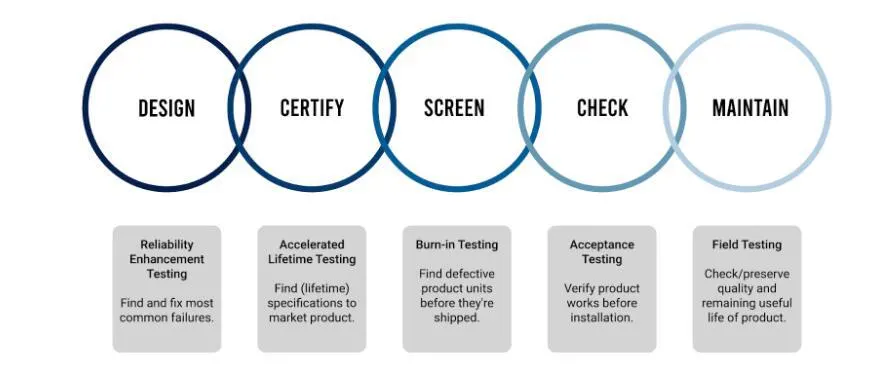

Schemat testu niezawodności elektroniki
Testy środowiskowe elektroniki: testy wibracyjne

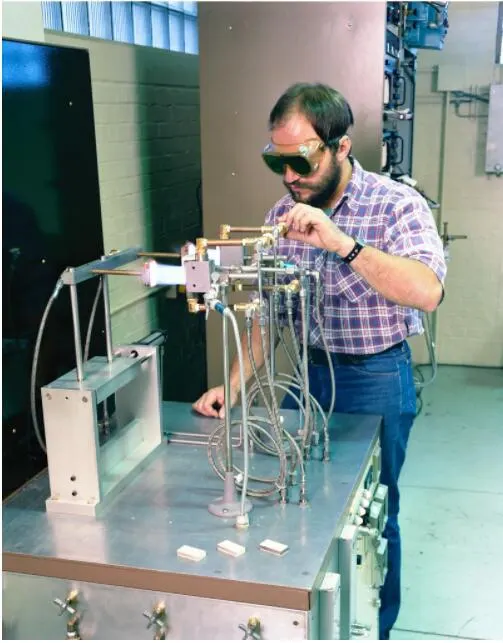

Stanowisko do badań wibracyjnych
Testy wibracyjne odtwarzają obciążenia mechaniczne, z którymi urządzenie może spotkać się podczas transportu, pracy w maszynie, w pojeździe albo w instalacji narażonej na drgania.
Badanie pozwala sprawdzić, czy połączenia lutowane nie pękają, złącza nie luzują się, cięższe komponenty nie odrywają się od laminatu, a urządzenie zachowuje funkcje w czasie wymuszeń mechanicznych.
W dobrze przygotowanej próbie określa się profil drgań, częstotliwość, amplitudę, czas trwania oraz sposób monitorowania produktu.
Procedura może wynikać z norm branżowych, na przykład:
IEC oraz IEEE dla wyrobów elektronicznych,
RTCA DO-160 dla wyposażenia lotniczego,
BS, ISO lub ASTM dla wybranych grup produktów i metod badań.
Badania wibracyjne bywają droższe od prostych prób klimatycznych, ponieważ wymagają specjalistycznego stanowiska, odpowiedniego mocowania próbek i często pomiaru odpowiedzi urządzenia w czasie testu.
Testy środowiskowe elektroniki: cykle temperaturowe i szok termiczny
Szok termiczny polega na szybkim przenoszeniu próbki między dwiema skrajnie różnymi temperaturami.
Badanie sprawdza przede wszystkim jedno zjawisko:
jak rozszerzalność cieplna laminatu, miedzi, spoiwa lutowniczego i obudów komponentów wpływa na wytrzymałość PCB.
W zależności od wymagań próbka może przechodzić między komorą zimną i gorącą, na przykład od temperatur ujemnych do ponad 100°C. Konkretne wartości i liczba cykli muszą wynikać z normy lub specyfikacji produktu, a nie z uniwersalnej tabeli.

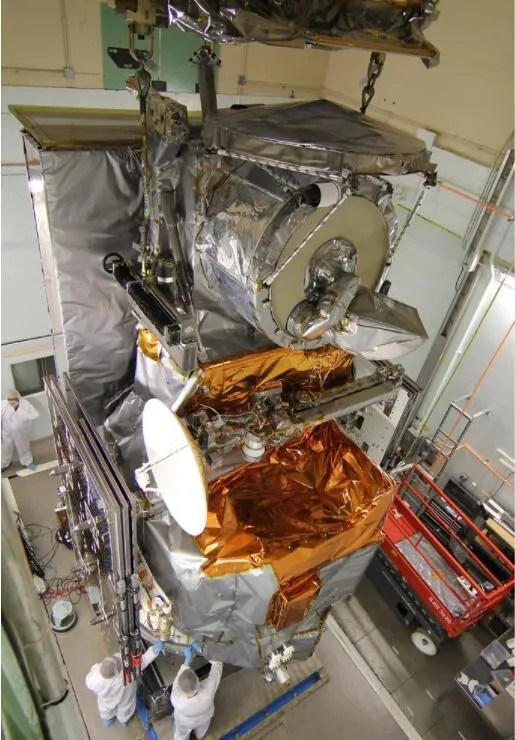

Stanowisko do badań szoku termicznego
Cykle temperaturowe są zwykle łagodniejsze: próbka pozostaje w jednej komorze, a temperatura zmienia się według zaprogramowanej rampy. Takie badanie dobrze ujawnia zmęczenie spoin lutowanych, mikropęknięcia, problemy z powłokami ochronnymi i błędy doboru materiałów.
Testy środowiskowe elektroniki: testy wysoko przyspieszone HALT i HASS
W tej grupie najczęściej spotyka się dwie procedury:
HASS, czyli wysoko przyspieszone przesiewanie naprężeniowe,
HALT, czyli wysoko przyspieszony test żywotności.
Oba badania służą do szybkiego ujawniania słabych punktów konstrukcji w kontrolowanym środowisku. Zwykle łączy się kilka obciążeń:
wysoką wilgotność,
wysoką lub niską temperaturę,
wibracje, udary albo inne naprężenia mechaniczne.
HALT stosuje się zwykle na etapie rozwoju produktu, aby znaleźć marginesy konstrukcji. HASS jest bliżej produkcji: pomaga wykrywać egzemplarze z ukrytymi wadami procesu lub komponentów.
Jaki jest cel tych testów?
Nie chodzi o odtworzenie normalnej pracy jeden do jednego, lecz o przyspieszone doprowadzenie produktu do warunków, w których ujawnią się błędy projektowe, słabe połączenia, problemy termiczne lub wrażliwe komponenty.
Dlatego HALT i HASS trzeba interpretować ostrożnie.
Produkt bywa celowo obciążany poza standardową specyfikację, szczególnie w HALT.
W prostszych słowach:
test pokazuje margines odporności, a nie zawsze bezpośredni scenariusz użytkowania.
Dobrze zaplanowany program rozróżnia więc awarie wynikające z realnego ryzyka od uszkodzeń spowodowanych sztucznie zbyt ostrym profilem badania.
Testy środowiskowe elektroniki: testy starzenia
Testy starzenia, często nazywane burn-in, mają wykryć wady ujawniające się po pewnym czasie pracy. Próbki pracują przez określony czas przy podwyższonej temperaturze, napięciu lub obciążeniu, aby szybciej wychwycić słabe komponenty i niestabilne połączenia.
Takie badania są powiązane z klasyczną krzywą wannową awaryjności: część usterek pojawia się bardzo wcześnie, później następuje okres stabilnej pracy, a po długim czasie rośnie liczba awarii zużyciowych.
W elektronice test starzenia może trwać od kilkudziesięciu do ponad stu godzin, na przykład 48-168 godzin, ale czas zawsze powinien wynikać z profilu ryzyka i wymagań odbiorcy.
Testy środowiskowe elektroniki: wilgotność i korozja
Wilgoć jest jednym z najczęstszych wrogów elektroniki. Może powodować korozję, upływności, degradację izolacji, pęcznienie laminatu i problemy z powłokami ochronnymi.
W badaniach wilgotnościowych próbkę umieszcza się w komorze o kontrolowanej temperaturze i wilgotności względnej.
W zależności od metody sprawdza się zmianę masy, rezystancję izolacji, działanie urządzenia oraz ślady korozji. Jeśli laminat lub zanieczyszczenia jonowe zatrzymują wilgoć, skutkiem mogą być prądy upływu i niestabilna praca układu.
W próbach korozyjnych kontroluje się odsłonięte metale, pady, złącza i wyprowadzenia komponentów. Sama miedź łatwo się utlenia, dlatego na PCB stosuje się wykończenia powierzchni i zabezpieczenia, które ograniczają korozję i poprawiają lutowność.
Typowe wykończenia i powłoki ochronne to między innymi:
HASL, czyli cynowanie na gorąco,
złocenie na warstwie niklu,
ENIG, czyli bezprądowy nikiel i złoto immersyjne,
nikiel chemiczny lub inne bariery niklowe,
ENEPIG, czyli nikiel, pallad i złoto immersyjne.
Inne krytyczne testy środowiskowe
Oprócz opisanych wyżej metod w elektronice stosuje się także inne badania, dobierane do branży, obudowy i warunków pracy urządzenia:
test kriogeniczny,
cykle wysokościowe i obniżone ciśnienie,
badania w środowiskach łączonych,
ekspozycja na wiatr lub przepływ powietrza,
test odporności na pył,
badania stopnia ochrony IP,
testy naprężeń elektrycznych,
badania palności,
testy klimatyczne,
test kondensacji,
badanie obciążenia temperaturą i wilgotnością,
test suchego ciepła w trybie trwałości,
test mgły solnej,
badania odporności sejsmicznej,
testy przy niskim napięciu zasilania,
pięciopunktowe testy marginesów pracy,
testy projektowe i rozwojowe,
kontrolę produkcyjną,
pracę w niskiej temperaturze,
ciągłe testy niezawodności,
standardowe testy zgodności,
wibrometrię laserową elementów technicznych,
test suchego ciepła,
ciepło wilgotne w stanie ustalonym,
symulację transportu,
badanie zmiany temperatury,
ciepło wilgotne.

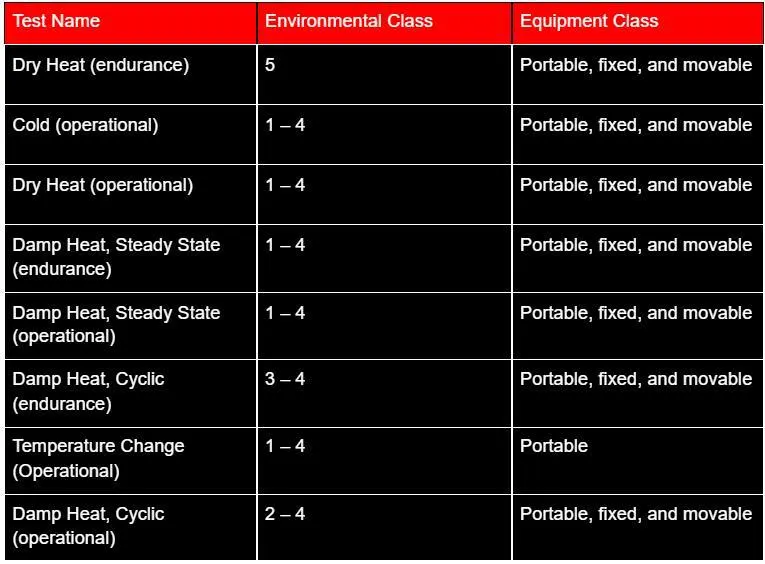

Przykładowe programy testowe według środowiska i poziomu sprzętu
Program testowy powinien wynikać z poziomu integracji produktu i środowiska pracy. Inaczej bada się samą płytkę PCB, inaczej zmontowany moduł, a jeszcze inaczej kompletne urządzenie w obudowie.
Jakie są kategorie testów środowiskowych elektroniki?
W praktyce testy środowiskowe można podzielić na dwie podstawowe kategorie.
Testy środowiskowe elektroniki: testowanie parametrów
Testowanie parametrów polega na pomiarze konkretnych wielkości przed badaniem, w jego trakcie i po zakończeniu ekspozycji.
Mogą to być napięcia, prądy, rezystancja izolacji, częstotliwość, poziom szumów, pobór mocy, temperatura komponentów albo inne wartości krytyczne dla projektu. Dzięki temu widać nie tylko awarię, ale również dryft parametrów w określonych warunkach środowiskowych.
Testowanie funkcjonalne
Testowanie funkcjonalne sprawdza, czy urządzenie wykonuje swoje zadania podczas ekspozycji albo po jej zakończeniu. To najczęściej stosowana kategoria w projektowaniu i kontroli produkcyjnej, ponieważ bezpośrednio odpowiada na pytanie, czy produkt nadal działa.
Najlepsze wyniki daje ciągłe monitorowanie funkcji w trakcie testu, a nie tylko szybkie sprawdzenie po wyjęciu próbki z komory.
Przykładowo zmiana temperatury może wywołać awarię miękką: urządzenie chwilowo zachowuje się nieprawidłowo, ale po powrocie do normalnych warunków znów działa poprawnie.
Dlatego warto rejestrować pracę produktu w czasie rzeczywistym, bo takie błędy łatwo przeoczyć przy kontroli końcowej.
Awaria twarda jest trwalsza: produkt nie wraca do poprawnego działania bez naprawy, resetu lub wymiany uszkodzonego elementu. Obie kategorie są ważne, bo pierwsza ujawnia problemy z marginesami pracy, a druga realne uszkodzenia.
Podsumowanie
Testów środowiskowych elektroniki nie warto traktować jako formalności. Dobrze dobrany program badań pozwala wykryć słabe punkty projektu, potwierdzić odporność PCB i ograniczyć ryzyko awarii po wdrożeniu urządzenia do pracy.
W wielu branżach są one także warunkiem spełnienia norm lub wymagań klienta. Dlatego już na etapie projektu warto ustalić, które czynniki środowiskowe są krytyczne: temperatura, wilgoć, wibracje, korozja, transport, pył, zasilanie czy długotrwałe obciążenie.
Najważniejsze jest dopasowanie testu do realnego zastosowania. Zbyt łagodny profil niczego nie udowodni, a zbyt agresywny może generować awarie, które nie mają związku z normalną eksploatacją.
W produkcji PCB i montażu elektroniki najczęściej spotyka się następujące badania:
test wysokiej temperatury,
test odporności na wilgoć,
test szoku termicznego,
badanie ciepła wilgotnego i stabilności termiczno-wilgotnościowej,
test mgły solnej,
test promieniowania słonecznego,
testy wibracyjne,
badanie widma odpowiedzi udarowej,
przesiewanie naprężeniowe w warunkach środowiskowych.
Zakres badań można rozszerzać lub zawężać w zależności od aplikacji, wolumenu produkcji i poziomu ryzyka.
Jeżeli przygotowujesz projekt PCB i chcesz dobrać proces produkcji, montażu oraz kontroli do warunków pracy urządzenia, prześlij dokumentację do OurPCB. Otrzymasz wsparcie inżynieryjne i wycenę w 12 godzin roboczych.
