Najtańsza płytka PCB w ofercie nie musi oznaczać najniższego kosztu zamówienia. Porównuj koszt uzyskania wymaganej liczby sprawnych płytek, uwzględniając produkcję, testy, dostawę oraz ewentualne poprawki i reklamacje. Najpierw sprawdź, czy wykonawcy wycenili tę samą specyfikację. Dopiero wtedy różnica w cenie za sztukę staje się użyteczną informacją.
Niska cena sama w sobie nie świadczy o złej jakości, a wysoka nie gwarantuje zgodności z projektem. O wyborze powinny decydować wymagania zapisane w zamówieniu i sposób ich weryfikacji. Poniższe kryteria dotyczą zamawiania nieobsadzonych płytek drukowanych; ich test elektryczny nie potwierdza jeszcze poprawnego działania gotowego urządzenia.
Porównuj konstrukcję płytki, a nie samą cenę
Wyślij wszystkim oferentom ten sam zestaw danych i tę samą specyfikację. Określenie „płytka FR-4” jest zbyt ogólne, aby uznać wyceny za równoważne. Znaczenie mają liczba warstw, układ warstw i izolacji, konkretny materiał, miedź, wykończenie oraz tolerancje. Każda zmiana proponowana w celu obniżenia kosztu powinna być opisana i zaakceptowana przed produkcją.
| Parametr | Co porównać w ofertach? | Co doprecyzować? |
|---|---|---|
| Liczba i układ warstw | Liczbę warstw miedzi oraz ich kolejność i rozdzielenie dielektrykiem. | Czy obie wyceny obejmują identyczną konstrukcję płytki? |
| Laminat FR-4 | Oznaczenie materiału i jego kartę katalogową, w tym temperaturę zeszklenia Tg. | Czy podane Tg i pozostałe parametry odpowiadają wymaganiom projektu? |
| Grubość miedzi | Wymagania dla poszczególnych warstw; 1 oz odpowiada orientacyjnie 35 µm miedzi. | Czy podano miedź wyjściową, czy końcową grubość po procesach produkcyjnych? |
| Wykończenie pól | HASL, czyli wyrównywanie powłoki lutowniczej gorącym powietrzem, albo ENIG, czyli niklowanie chemiczne ze złoceniem immersyjnym. | Czy wyceniono tę samą powłokę i jej uzgodniony wariant? |
| Wymagania jakościowe | Klasę 2 lub 3 według IPC-6012 oraz kryteria odbioru według IPC-A-600. | Jakie wydania norm i wymagania dodatkowe przyjęto? |
| Geometria | Minimalną szerokość ścieżki, odstęp między elementami miedzi i tolerancję grubości płytki. | Czy cena dotyczy parametrów faktycznie występujących w przesłanym projekcie? |
| Test elektryczny | Objęcie testem każdej płytki oraz metodę badania. | Czy test i potrzebne oprzyrządowanie są w cenie? |
Przykładowe Tg 130 °C i 170 °C należy odczytywać z karty konkretnego laminatu, z uwzględnieniem metody badania. Tg opisuje temperaturę zeszklenia materiału, a nie dopuszczalną temperaturę ciągłej pracy całego urządzenia. Nie zastępuje też oceny zachowania laminatu podczas lutowania. Dobór materiału powinien wynikać z warunków pracy i procesu montażu, nie z samej zasady „wyższa liczba jest lepsza”.
Podobnie przeliczenie 1 oz na około 35 µm jest orientacyjne i nie stanowi tolerancji odbiorowej. W dokumentacji trzeba jednoznacznie wskazać wymaganie dotyczące miedzi. Przy wyborze producenta płytek PCB poproś o potwierdzenie tych parametrów w odniesieniu do konkretnej wersji projektu.
Stały dostawca: sprawdzaj powtarzalność i odpowiedzialność
Regularne dostawy są przydatnym punktem odniesienia, jeżeli można sprawdzić ich zgodność z zamówieniami. Sama długość obecności firmy na rynku nie dowodzi jakości. Ustal, kto przyjmuje odpowiedzialność za specyfikację, kto zatwierdza odstępstwa i do kogo trafia reklamacja. Te informacje powinny być dostępne przed opłaceniem partii.
Przy kolejnych zamówieniach ważna jest identyfikowalność: możliwość powiązania dostarczonej partii z wersją dokumentacji i uzgodnionym materiałem. Zapytaj, czy zmiana laminatu, wykończenia lub miejsca wykonania wymaga wcześniejszego uzgodnienia. Udany prototyp jest mniej użytecznym odniesieniem, jeżeli późniejsza seria powstaje według zmienionych, nieudokumentowanych założeń.
Warto również ustalić, czy kontaktujesz się bezpośrednio z wykonawcą, czy z pośrednikiem. Żaden z tych modeli sam w sobie nie przesądza o jakości. Liczy się jasny podział odpowiedzialności oraz dostęp do informacji potrzebnych przy odbiorze i rozwiązywaniu problemów.
Termin produkcji i termin dostawy to różne zobowiązania
Zapytaj osobno o czas produkcji i przewidywany czas transportu. Ustal też, od jakiego zdarzenia biegnie termin: przyjęcia zamówienia, płatności czy zatwierdzenia dokumentacji. Oferta z krótkim czasem wykonania może nie odpowiadać potrzebom projektu, jeśli nie obejmuje wyjaśnienia pytań technicznych, pakowania i doręczenia.
W zamówieniu zapisz datę wysyłki oraz oczekiwany termin dostarczenia płytek. Dopytaj, które daty są potwierdzone, a które jedynie szacowane. Jeżeli planujesz najpierw prototyp, uwzględnij czas na jego odbiór, montaż, sprawdzenie i ewentualną zmianę dokumentacji. Rozpoczęcie serii przed zakończeniem tej oceny oznacza świadome przyjęcie ryzyka.
Przy dostawie spoza Unii Europejskiej uwzględnij również odprawę i możliwość opóźnień transportowych. Nie przypisuj im arbitralnego kosztu ani prawdopodobieństwa. Zamiast tego sprawdź, jakie skutki dla harmonogramu miałaby późniejsza dostawa i czy uzgodniono sposób postępowania w takiej sytuacji.
Umowa lub zamówienie powinny określać warunki odbioru
Dokumentacja zamówienia ma pozwolić obu stronom ustalić, co dokładnie miało zostać wykonane. Ogólne zapewnienie o „wysokiej jakości” tego nie zapewnia. Zbierz wymagania w spójnym zestawie, do którego odnosi się potwierdzenie zamówienia, zamiast pozostawiać je w kilku wiadomościach z różnymi wersjami załączników.
- Dane produkcyjne: pliki Gerber, dane wiercenia i jednoznaczne oznaczenie wersji dokumentacji.
- Specyfikacja: liczba i układ warstw, materiał, grubość płytki i miedzi, tolerancje oraz wykończenie.
- Wymagania jakościowe: uzgodniona klasa IPC-6012, wydanie normy i kryteria odbioru według IPC-A-600.
- Badania: zakres testu elektrycznego, metoda i sposób potwierdzenia jego wykonania.
- Warunki dostawy: liczba sztuk, termin produkcji, wysyłki i uzgodniony zakres kosztów transportu.
- Reklamacje: sposób zgłoszenia niezgodności, wymagane dowody, terminy odpowiedzi i zasady wymiany lub rozliczenia wadliwej partii.
IPC-6012 określa wymagania dotyczące kwalifikacji i właściwości sztywnych płytek drukowanych, a IPC-A-600 opisuje kryteria ich akceptowalności. Sam zapis „zgodność z IPC” jest więc niepełny. Klasę dobiera się do wymagań wyrobu; klasa 3 nie jest automatycznie konieczna w każdym projekcie. Szczegóły oceny trzeba sprawdzać w uzgodnionych wydaniach norm, bez zastępowania ich uproszczoną listą z artykułu.

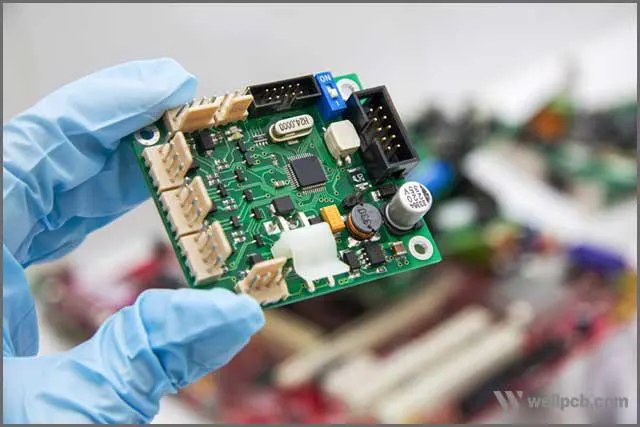

Próbki i prototypy: ważniejsze od bezpłatności jest ich znaczenie
Nie zakładaj, że próbka musi być bezpłatna. Zapytaj o cenę prototypów, przygotowania produkcji, oprzyrządowania i testu. Ustal, czy opłaty są jednorazowe oraz czy ponownie pojawią się po zmianie projektu. Dzięki temu cena małej partii będzie zrozumiała, nawet jeśli jej koszt jednostkowy różni się od ceny serii.
Próbka innego projektu może pomóc obejrzeć wykonanie, lecz nie potwierdzi, że twój obwód będzie działał. Więcej informacji daje prototyp wykonany z docelowej dokumentacji, przy uzgodnionym materiale i wykończeniu. Sprawdź jego wymiary, zgodność z obudową, pola lutownicze i możliwość poprawnego montażu. Działanie układu oceniaj po obsadzeniu i uruchomieniu.

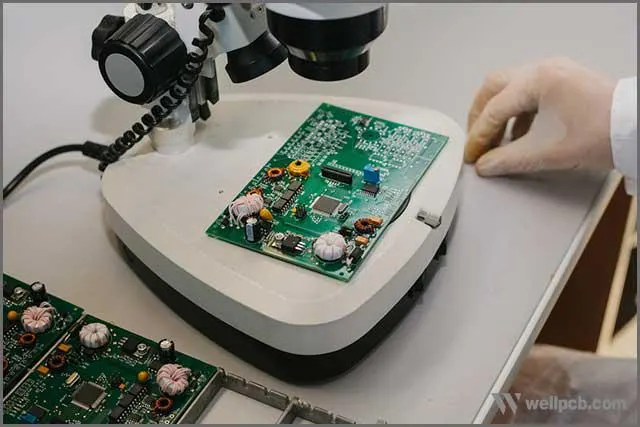

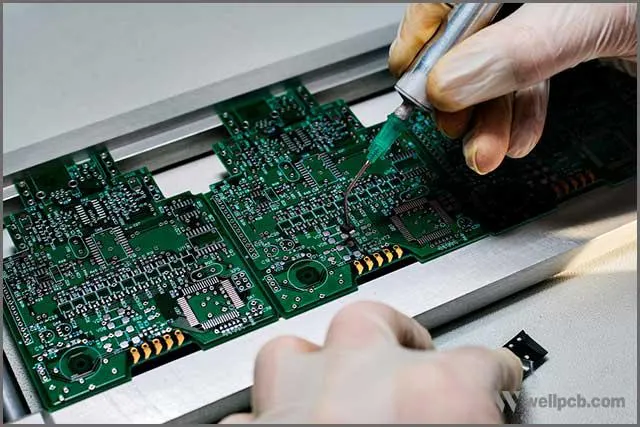

Oględziny nie zastępują wszystkich badań: część właściwości wymaga pomiaru lub oceny przekroju. Zakres kontroli dobierz do ryzyka projektu. Nawet poprawna próbka nie dowodzi, że każda płytka z przyszłej partii spełni wymagania; potrzebne są także uzgodnione zasady kontroli seryjnej.

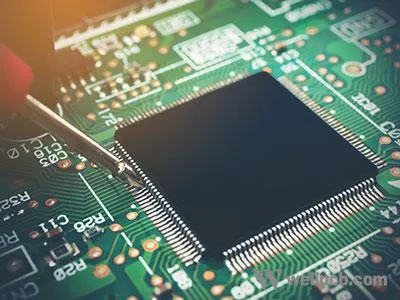

Jakość a cena: ustal zakres testów
Zapytaj wprost, czy oferta obejmuje test elektryczny 100% płytek, czyli każdej dostarczanej sztuki. Można go wykonywać przy użyciu przyrządu z igłami kontaktowymi albo ruchomych sond. W obu przypadkach trzeba uzgodnić zakres badania i dane odniesienia. Sama nazwa metody nie wystarcza do porównania ofert.
Test elektryczny nieobsadzonej płytki służy do wykrywania niezgodności połączeń, takich jak przerwy i zwarcia. Nie potwierdza poprawności schematu, doboru elementów ani działania urządzenia w docelowych warunkach. Zapis „100% testu” określa udział sprawdzanych sztuk, a nie gwarancję wykrycia wszystkich możliwych wad.
Oszczędności szukaj przez dopasowanie wymagań do projektu. Nie zamawiaj droższego materiału lub ostrzejszych tolerancji bez uzasadnienia technicznego, ale też nie zgadzaj się na ich zmianę wyłącznie na podstawie ceny. Weryfikując parametry technologiczne produkcji PCB, odnoś je do rzeczywistej geometrii i dokumentacji zamawianej płytki.
Przykład: ile kosztuje jedna dobra płytka?
Założenia hipotetyczne: zamawiane jest 200 sztuk. W ofercie A przyjęto cenę 1,80 zł za sztukę, odsetek wadliwych płytek 10% oraz dodatkowy koszt reklamacji lub przeróbek 150 zł. W ofercie B przyjęto cenę 2,40 zł za sztukę i odsetek wadliwych płytek 1%, bez dodatkowego kosztu w tym uproszczonym rachunku. Wszystkie liczby są wyłącznie założeniami ilustracyjnymi, a nie wynikami pomiarów ani danymi OURPCB.
| Składnik rachunku | Oferta A — założenia | Oferta B — założenia |
|---|---|---|
| Koszt zakupu 200 sztuk | 200 × 1,80 zł = 360 zł | 200 × 2,40 zł = 480 zł |
| Założony odsetek wadliwych | 10% | 1% |
| Liczba dobrych płytek | 200 − 20 = 180 sztuk | 200 − 2 = 198 sztuk |
| Dodatkowy koszt reklamacji lub przeróbek | 150 zł | 0 zł w tym przykładzie |
| Koszt jednej dobrej płytki | (360 + 150) / 180 ≈ 2,83 zł | 480 / 198 ≈ 2,42 zł |
W tych założeniach oferta B daje niższy koszt jednej dobrej sztuki, mimo wyższej ceny zakupu. Obliczenie pokazuje zależność, nie przewiduje jakości żadnego dostawcy. Nie uwzględnia transportu, podatków, przestoju ani elementów straconych podczas montażu. Przyjęto także, że dodatkowe 150 zł nie zwiększa liczby dobrych płytek w rozpatrywanej partii.
Żadna z ofert nie zapewnia w tym przykładzie 200 dobrych sztuk. Jeżeli właśnie tyle jest potrzebne, trzeba osobno uwzględnić uzupełnienie braków i jego termin. Do rzeczywistej kalkulacji wpisuj udokumentowane koszty oraz własne dane o dostawach. Gdy ich nie masz, przedstawiaj warianty jako założenia, bez przypisywania dostawcy wymyślonego odsetka wad.
Wysyłka bez dopłaty a całkowity koszt dostawy
Wysyłka wliczona w cenę może być zwykłym elementem oferty; nie dowodzi ani oszczędności, ani pogorszenia jakości płytek. Porównuj końcową kwotę za ten sam zakres świadczeń. Sprawdź sposób pakowania, przewoźnika, miejsce dostarczenia oraz odpowiedzialność za uszkodzenie przesyłki i procedurę zgłoszenia szkody.
Przy imporcie spoza Unii Europejskiej w kalkulacji uwzględnij cło i VAT zgodnie z zasadami właściwymi dla danej transakcji, a także ewentualne opłaty za obsługę odprawy. Nie zakładaj jednej stawki dla każdego zamówienia. Ustal, które należności obejmuje oferta i kto je rozlicza; pomocny zakres pytań przedstawia strona o dostawie, cle i VAT przy zamawianiu PCB.
Opinie i kraj pochodzenia: szukaj dowodów
Opinie traktuj jako wskazówkę do dalszej weryfikacji. Przydatna referencja odnosi się do określonego zakresu współpracy i pochodzi ze źródła, które można sprawdzić. Sama ocena punktowa nie wyjaśnia, czy dostawca wykonywał podobną konstrukcję, dotrzymywał terminów i rozwiązywał reklamacje zgodnie z ustaleniami.
Lepszą podstawę decyzji daje połączenie sprawdzalnych referencji, oceny próbki i — gdy uzasadnia to skala zamówienia — audytu. Kraj pochodzenia nie zastępuje tych dowodów. Nie można uznać płytek za bardziej niezawodne tylko dlatego, że powstały w Chinach lub w innym kraju. Oceniaj konkretny proces, dokumentację i zgodność dostawy z wymaganiami.
Lista kontrolna przed zamówieniem tanich PCB
- Czy wszyscy oferenci wycenili tę samą wersję plików i specyfikacji?
- Czy materiał, miedź, wykończenie i tolerancje są jednoznacznie określone?
- Czy ustalono klasę IPC, kryteria odbioru i zakres testów każdej płytki?
- Czy cena obejmuje przygotowanie produkcji, oprzyrządowanie i badania?
- Czy prototyp odpowiada konstrukcji planowanej serii?
- Czy oddzielono termin wykonania od terminu doręczenia?
- Czy znasz pełny koszt dostawy i zasady rozliczenia importu?
- Czy ustalono procedurę reklamacji oraz sposób uzupełnienia brakujących dobrych sztuk?
Podsumowanie
Tanie PCB mogą być rozsądnym zakupem, jeśli oferta obejmuje właściwą konstrukcję, uzgodnione badania i jasne warunki dostawy. Porównuj koszt dobrej płytki oraz koszt uzyskania całej potrzebnej partii. Wybór oprzyj na dokumentacji, sprawdzalnych dowodach i pełnej kalkulacji, a nie na samej cenie jednostkowej.
